Βάση πίσω άξονα/ανάρτηση τροχού for BMW 5 Series E61 530i (2004)

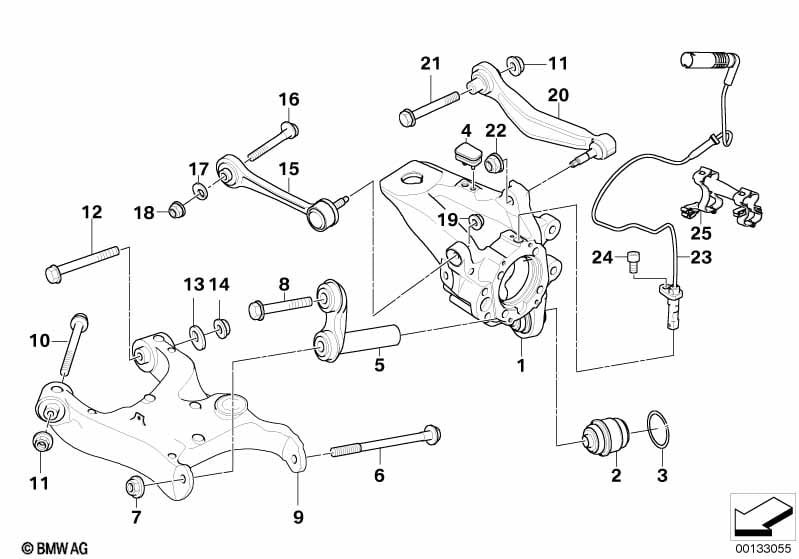

This Βάση πίσω άξονα/ανάρτηση τροχού technical drawing provides a detailed breakdown of the assembly for the 5 Series E61 530i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2004.
| Αρ. | Περιγραφή | Συμπλ. Στοιχεία | Ποσότητα | Από | Έως | Αρ. Ανταλλακτικού | Τιμή | Σημειώσεις | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 02 | Σφαιρική άρθρωση | 2 | 33326767748 | $63.35 | Shop at ECS Tuning | |||||
| μόνο σε συνδυασμό με | ||||||||||
| -- | Δακτυλίδι ασφαλείας | 2 | 33321091687 | $1.25 | Shop at ECS Tuning | |||||
| 03 | Δακτυλίδι ασφαλείας | 2 | 33321091687 | $1.25 | Shop at ECS Tuning | |||||
| 04 | Ελαστικό στοπ | 2 | 33526769746 | $8.97 | Shop at ECS Tuning | |||||
| 05 | Συνδετικός βραχίονας | 2 | 33326770749 | $48.90 | Shop at ECS Tuning | |||||
| 06 | Κοχλίας εξαγωνικής κεφαλής | M16X275 ZNS3 | 2 | 33306760598 | $12.31 | Shop at ECS Tuning | ||||
| 07 | Περικόχλιο με πατούρα αυτασφαλιζόμενο | M16X1,5-10 ZNS3 | 2 | 33326760383 | $4.08 | Shop at ECS Tuning | ||||
| 08 | Κοχλίας εξαγωνικής κεφαλής με ροδέλα | M12X1,5X67 ZNS3 | 2 | 33326763463 | $3.11 | Shop at ECS Tuning | ||||
| 09 | Ψαλίδι αριστερά | 1 | 33326758713 | $346.38 | Shop at ECS Tuning | |||||
| 09 | Ψαλίδι δεξιά | 1 | 33326758714 | $404.27 | Shop at ECS Tuning | |||||
| 10 | Κοχλίας εξαγωνικής κεφαλής | M12X1,5X98 ZNS3 | 2 | 33306760393 | $2.28 | Shop at ECS Tuning | ||||
| 11 | Περικόχλιο με πατούρα αυτασφαλιζόμενο | M12X1,5-10 ZNS3 | 4 | 33326760374 | $1.90 | Shop at ECS Tuning | ||||
| 12 | Έκκεντρος κοχλίας | M14X105-10.9 | 2 | 07146888627 | Shop at ECS Tuning | |||||
| 13 | Ενδιάμεση ροδέλα έκκεντρου | 2 | 33306786187 | $1.14 | Shop at ECS Tuning | |||||
| 14 | Περικόχλιο με πατούρα αυτασφαλιζόμενο | M14X1,5-10 ZNS3 | 2 | 12/2009 | 33306760349 | $1.33 | Shop at ECS Tuning | |||
| 15 | Σετ επισκευής βραχίονα οδηγού | VALUE PARTS | 2 | 33322348886 | Shop at ECS Tuning | |||||
| Τα εξαρτήματα στερέωσης περιλαμβάνονται | ||||||||||
| 16 | Έκκεντρος κοχλίας | M10X66 ZNS3 | 2 | 33306760591 | $4.50 | Shop at ECS Tuning | ||||
| 17 | Ενδιάμεση ροδέλα έκκεντρου | 2 | 33306760592 | $1.10 | Shop at ECS Tuning | |||||
| 18 | Εξαγωνικό περικόχλιο αυτασφαλιζόμενο | M10-10 ZNS3 | 2 | 33326768900 | $0.78 | Shop at ECS Tuning | ||||
| 19 | Περικόχλιο με πατούρα αυτασφαλιζόμενο | M10-10 ZNNIV SI | 2 | 33306768892 | Shop at ECS Tuning | |||||
| 21 | Κοχλίας εξαγωνικής κεφαλής με πατούρα | M12X1.5X92 ZNS3 | 2 | 33306760391 | $2.57 | Shop at ECS Tuning | ||||
| 22 | Συνδυασμένο περικόχλιο | M14X1,5-10ZNS3 | 2 | 12/2009 | 33326760380 | $2.48 | Shop at ECS Tuning | |||
| 23 | Παλμοδότης DSC πίσω | 2 | 34526771701 | $92.18 | Shop at ECS Tuning | |||||
| 24 | Κοχλίας Isa | M6X16-8.8-ZNNIV | 2 | 07129905536 | $0.64 | Shop at ECS Tuning | ||||
| 25 | Στήριγμα καλωδίου αριστερά | 1 | 34526762255 | $2.73 | Shop at ECS Tuning | |||||
| 25 | Στήριγμα καλωδίου δεξιά | 1 | 34526762256 | Shop at ECS Tuning | ||||||
