Σωλήνες ψυκτικού συστήματος κλιματισμού for BMW 5 Series E60 LCI 523i (2007)

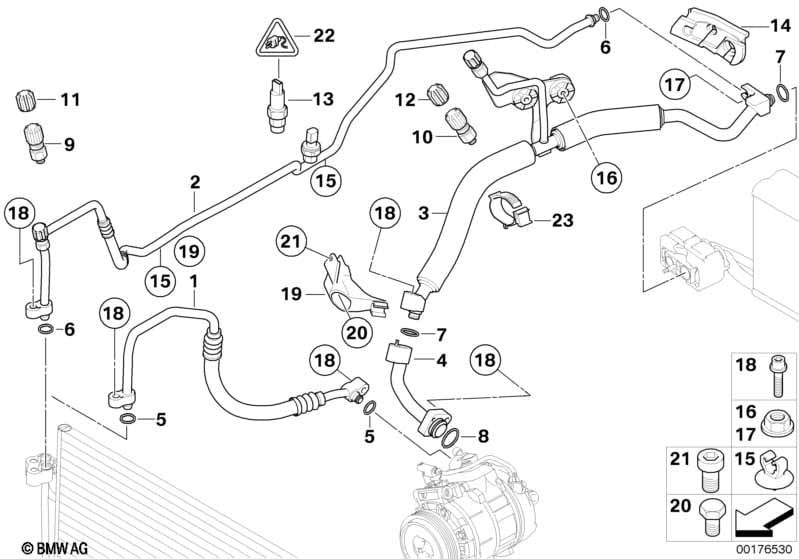

This Σωλήνες ψυκτικού συστήματος κλιματισμού technical drawing provides a detailed breakdown of the assembly for the 5 Series E60 LCI 523i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2007.
| Αρ. | Περιγραφή | Συμπλ. Στοιχεία | Ποσότητα | Από | Έως | Αρ. Ανταλλακτικού | Τιμή | Σημειώσεις | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Σωλήνας πίεσης συμπιεστής-συμπυκνωτής | 1 | 64536988156 | Shop at ECS Tuning | ||||||
| 02 | Σωλήνας πίεσης συμπυκνωτής-εξατμιστής | 1 | 64509181852 | Shop at ECS Tuning | ||||||
| 03 | Σωλήνας αναρρόφησης | 1 | 64509181831 | Shop at ECS Tuning | ||||||
| 04 | Προσαρμογέας σωλήνα αναρρόφησης | 1 | 64536988158 | Shop at ECS Tuning | ||||||
| 05 | Στεγανοποιητικός δακτύλιος | D=10,8 MM | 2 | 64508375741 | $2.04 | Shop at ECS Tuning | ||||
| 06 | Στεγανοποιητικός δακτύλιος | 9,5X2,5 | 2 | 64508374959 | $2.69 | Shop at ECS Tuning | ||||
| 07 | Στεγανοποιητικός δακτύλιος | D=13,7 MM | 2 | 64538375742 | $1.93 | Shop at ECS Tuning | ||||
| 08 | Στεγανοποιητικός δακτύλιος | 23X2,5 | 1 | 64506909894 | $0.98 | Shop at ECS Tuning | ||||
| ONLY APPLIES TO PRESSURE HOSE ASSY |
||||||||||
| 09 | Πυρήνας βαλβίδας σωλήνα πίεσης | R134A | 1 | 64509177577 | $10.87 | Shop at ECS Tuning | ||||
| κατάλληλο μόνο για σωλήνα αναρρόφησης |
||||||||||
| 10 | Πυρήνας βαλβίδας σωλήνα αναρρόφησης | R134A | 1 | 64509177579 | $10.87 | Shop at ECS Tuning | ||||
| 11 | Κάλυμμα ασφάλισης σωλήνα πίεσης | R134A | 1 | 64538387438 | $0.82 | Shop at ECS Tuning | ||||
| 12 | Κάλυμμα ασφάλισης σωλήνα αναρρόφησης | R134A | 1 | 64538387437 | $0.81 | Shop at ECS Tuning | ||||
| 13 | Αισθητήρας πίεσης | 1 | 64539323658 | Shop at ECS Tuning | ||||||
| 14 | Ροδέλα σωλήνες συστήματος κλιματισμού | 1 | 64536915174 | $7.35 | Shop at ECS Tuning | |||||
| 15 | Κλιπ αγωγού | D= 10MM | 2 | 64536919700 | $0.72 | Shop at ECS Tuning | ||||
| 16 | Εξαγωνικό περικόχλιο | BM6-8-ZNNIV SI | 2 | 07129905411 | $0.38 | Shop at ECS Tuning | ||||
| 17 | Εξαγωνικό περικόχλιο με ροδέλα | AM6-8-ZNNIV SI | 1 | 07129905542 | $0.47 | Shop at ECS Tuning | ||||
| 18 | Κοχλίας κυλινδρικής κεφαλής με ροδέλα | M8X30-U1-ZNS3 | 5 | 07119905720 | $0.47 | Shop at ECS Tuning | ||||
| 22 | Περίβλημα υποδοχής ακωδικοποιημένο | 3 POL. | 1 | 07/2010 | 61138365348 | $3.40 | Shop at ECS Tuning | |||
| μόνο σε συνδυασμό με | ||||||||||
| -- | Σετ επισκευής περιβλήματος υποδοχής | 3 POL. | 3 | 07/2010 | 61132359998 | Shop at ECS Tuning | ||||
| -- | Στεγανοποίηση μονού αγωγού | 0,5-1,5 MM² | 3 | 07/2010 | 61138353706 | $0.27 | Shop at ECS Tuning | |||
| 22 | Σετ επισκευής περιβλήματος υποδοχής | 3 POL. | 1 | 61132359998 | Shop at ECS Tuning | |||||
| μόνο σε συνδυασμό με | ||||||||||
| -- | Σετ επισκευής περιβλήματος υποδοχής | 3 POL. | 3 | 61132359998 | Shop at ECS Tuning | |||||
| -- | Στεγανοποίηση μονού αγωγού | 0,5-1,5 MM² | 3 | 61138353706 | $0.27 | Shop at ECS Tuning | ||||
| 23 | Στήριγμα εύκαμπτου σωλήνα | 1 | 64509194765 | Shop at ECS Tuning | ||||||
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E60 LCI 523i Σωλήνες ψυκτικού συστήματος κλιματισμού?
- This technical diagram illustrates the Σωλήνες ψυκτικού συστήματος κλιματισμού within the Σύστημ.θέρμανσης και σύστημ.κλιματισμού group for the 5 Series E60 LCI 523i produced during 2007. It provides a detailed exploded view of the components, identifying key parts such as the Σωλήνας πίεσης συμπιεστής-συμπυκνωτής (Part #64536988156).
- Which models use the hardware listed in this Σωλήνες ψυκτικού συστήματος κλιματισμού?
- The hardware and components featured in the Σωλήνες ψυκτικού συστήματος κλιματισμού are specific to the 5 Series E60 LCI 523i produced during 2007. These technical specifications ensure that parts like the Σωλήνας πίεσης συμπιεστής-συμπυκνωτής (64536988156) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Σωλήνες ψυκτικού συστήματος κλιματισμού assembly?
- Each item in the Σωλήνες ψυκτικού συστήματος κλιματισμού corresponds to the numbered list below the illustration. For the 5 Series E60 LCI 523i, you can identify the Σωλήνας πίεσης συμπιεστής-συμπυκνωτής by locating its position on the schematic, which then links to the official BMW part number 64536988156 for the Σύστημ.θέρμανσης και σύστημ.κλιματισμού section.
