Getrag 240 gear wheel set,single parts for BMW 3 Series E21 320 (1982)

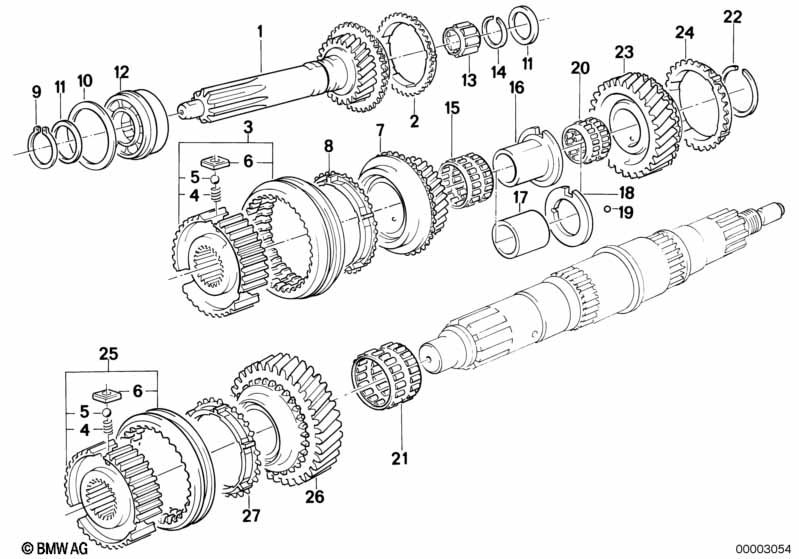

This Getrag 240 gear wheel set,single parts technical drawing provides a detailed breakdown of the assembly for the 3 Series E21 320. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1982.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Drive Shaft | 1 | 09/1982 | 23211224090 | $571.95 | ENDED | Shop at ECS Tuning | |||
| 02 | Synchronizer ring | 1 | 09/1982 | 23231224431 | $86.78 | Shop at ECS Tuning | ||||
| 03 | Repair kit shift gear 3. and 4.gear | 1 | 09/1982 | 23221228282 | $588.69 | ENDED | Shop at ECS Tuning | |||
| 04 | Compression spring | X | 09/1982 | 23231224059 | $2.20 | Shop at ECS Tuning | ||||
| 05 | Ball | 6MM III | X | 09/1982 | 07119986270 | $0.37 | Shop at ECS Tuning | |||
| 06 | Insert | X | 09/1982 | 23231224098 | $3.52 | Shop at ECS Tuning | ||||
| 07 | Repair kit shift gear 3. and 4.gear | 1 | 09/1982 | 23221228282 | $588.69 | ENDED | Shop at ECS Tuning | |||
| 08 | Synchronizer ring | 1 | 09/1982 | 23231224431 | $86.78 | Shop at ECS Tuning | ||||
| 09 | Snap ring | 30X2 | 1 | 09/1982 | 23221209435 | $4.08 | Shop at ECS Tuning | |||
| 10 | Shim | 52X65X1,3 | X | 09/1982 | 23121220243 | $4.98 | Shop at ECS Tuning | |||
| 10 | Shim | 52X65X1,4 | X | 09/1982 | 23121220244 | $3.13 | Shop at ECS Tuning | |||
| 10 | Shim | 52X65X1,5 | X | 09/1982 | 23121220245 | $5.73 | Shop at ECS Tuning | |||
| 11 | Support | 30X42X2,5 | X | 09/1982 | 23121630150 | $1.97 | ENDED | Shop at ECS Tuning | ||
| 11 | Support | 30X42X2,4 | X | 09/1982 | 23121630151 | $3.13 | Shop at ECS Tuning | |||
| 11 | Support | 30X42X2,65 | X | 09/1982 | 23221224470 | $5.90 | Shop at ECS Tuning | |||
| 11 | Support | 30X42X2,55 | X | 09/1982 | 23221224469 | $4.24 | Shop at ECS Tuning | |||
| 11 | Support | 30X42X2,45 | X | 09/1982 | 23221224468 | $4.24 | Shop at ECS Tuning | |||
| 11 | Support | 30X42X2,35 | X | 09/1982 | 23221224467 | $4.67 | Shop at ECS Tuning | |||
| 11 | Support | 30X42X2,3 | X | 09/1982 | 23121630152 | $3.13 | Shop at ECS Tuning | |||
| 11 | Support | 30X42X2,6 | X | 09/1982 | 23211207172 | $2.90 | Shop at ECS Tuning | |||
| 12 | Roller bearing | 62X30X23,8 | 1 | 09/1982 | 23121224069 | $77.09 | Shop at ECS Tuning | |||
| 13 | Needle cage | 35X23X16 | 1 | 09/1982 | 23221207784 | $18.62 | Shop at ECS Tuning | |||
| 14 | Snap ring | 30X2 | 1 | 09/1982 | 23221209435 | $4.08 | Shop at ECS Tuning | |||
| 15 | Needle cage | 1 | 09/1982 | 23221228279 | $43.20 | Shop at ECS Tuning | ||||
| 16 | Spacer bush | 1 | 09/1982 | 23221224111 | ENDED | Shop at ECS Tuning | ||||
| 16 | Spacer bush | 1 | 09/1982 | 23221228031 | $54.13 | Shop at ECS Tuning | ||||
| only in conjunction with | ||||||||||
| -- | Ball | 1 | 09/1982 | 23221228032 | $0.36 | ENDED | Shop at ECS Tuning | |||
| -- | Stop disk | 1 | 09/1982 | 23221228225 | $12.00 | Shop at ECS Tuning | ||||
| -- | Output shaft | 1 | 09/1982 | 23211228294 | $683.55 | ENDED | Shop at ECS Tuning | |||
| 17 | Spacer bush | 1 | 09/1982 | 23221228031 | $54.13 | Shop at ECS Tuning | ||||
| 18 | Stop disk | 1 | 09/1982 | 23221228225 | $12.00 | Shop at ECS Tuning | ||||
| 19 | Ball | 1 | 09/1982 | 23221228032 | $0.36 | ENDED | Shop at ECS Tuning | |||
| 20 | Needle cage | 42X37X27,5 | 1 | 09/1982 | 23221204605 | Shop at ECS Tuning | ||||
| 21 | Needle cage | 42X47X28,5 | 1 | 09/1982 | 23221224060 | $17.60 | Shop at ECS Tuning | |||
| 22 | Snap ring | 36,5X2,0 | X | 09/1982 | 23221224112 | $5.10 | Shop at ECS Tuning | |||
| 22 | Snap ring | 36,5X1,9 | X | 09/1982 | 23221224113 | $1.69 | ENDED | Shop at ECS Tuning | ||
| 22 | Snap ring | 36,5X1,7 | X | 09/1982 | 23221224114 | $3.07 | Shop at ECS Tuning | |||
| 22 | Snap ring | 36,5X1,8 | X | 09/1982 | 23221224174 | $2.50 | Shop at ECS Tuning | |||
| 23 | Repair kit shift gear 1. and 2.gear | 1 | 09/1982 | 23221228281 | $1026.72 | ENDED | Shop at ECS Tuning | |||
| 24 | Synchronizer ring | 1 | 09/1982 | 23231224431 | $86.78 | Shop at ECS Tuning | ||||
| 25 | Repair kit shift gear 1. and 2.gear | 1 | 09/1982 | 23221228281 | $1026.72 | ENDED | Shop at ECS Tuning | |||
| 26 | Repair kit shift gear 1. and 2.gear | 1 | 09/1982 | 23221228281 | $1026.72 | ENDED | Shop at ECS Tuning | |||
| 27 | Synchronizer ring | 1 | 09/1982 | 23231224431 | $86.78 | Shop at ECS Tuning | ||||
Notes
- ENDED = the part has been discontinued (no longer available).
