Getrag 260/6 gear wheel set,sing parts for BMW 5 Series E34 535i (1993)

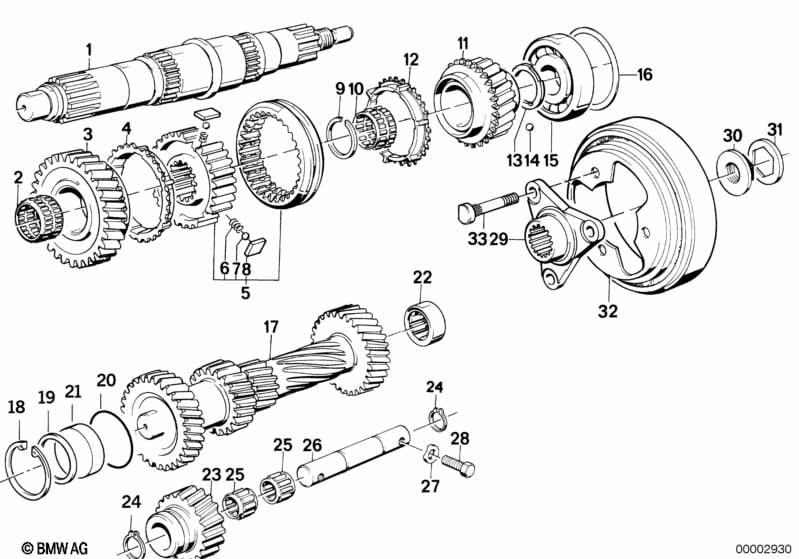

This Getrag 260/6 gear wheel set,sing parts technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 535i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1993.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Output shaft | 1 | 23211228297 | $515.59 | Shop at ECS Tuning | |||||
| 02 | Needle cage | 50X55X30 | 1 | 23221224287 | $53.80 | Shop at ECS Tuning | ||||
| 03 | Reverse shift gear | 1 | 23221228062 | $415.15 | ENDED | Shop at ECS Tuning | ||||
| 04 | Synchronizer ring | 2 | 23231228096 | $121.90 | Shop at ECS Tuning | |||||
| 05 | Guide sleeve 5th and reverse gear | 1 | 23231224495 | $290.16 | Shop at ECS Tuning | |||||
| 06 | Compression spring | 3 | 23231224368 | $6.45 | Shop at ECS Tuning | |||||
| 07 | Ball | 3 | 23231224365 | $1.02 | Shop at ECS Tuning | |||||
| 08 | Insert | 3 | 23231224364 | $2.82 | Shop at ECS Tuning | |||||
| 09 | Lock Ring | 52X44X2,00 | X | 23221224190 | $3.18 | Shop at ECS Tuning | ||||
| 09 | Lock Ring | 52X44X1,95 | X | 23221224191 | $5.25 | Shop at ECS Tuning | ||||
| 09 | Lock Ring | 52X44X1,90 | X | 23221224192 | $3.42 | Shop at ECS Tuning | ||||
| 09 | Lock Ring | 52X44X1,85 | X | 23221224193 | $3.40 | Shop at ECS Tuning | ||||
| 09 | Lock Ring | 52X44X1,80 | X | 23221224194 | $3.40 | Shop at ECS Tuning | ||||
| 10 | Needle cage | 40X35X28,5 | 1 | 23221224177 | $16.50 | Shop at ECS Tuning | ||||
| 11 | Shift gear for 5th. gear | 1 | 23221228059 | $337.03 | ENDED | Shop at ECS Tuning | ||||
| 12 | Synchronizer ring | 1 | 23231224325 | $121.90 | Shop at ECS Tuning | |||||
| 13 | Stop disk | 39X30X3 | 1 | 23221228065 | $12.21 | Shop at ECS Tuning | ||||
| 14 | Ball | 1 | 23221224293 | $0.30 | Shop at ECS Tuning | |||||
| 15 | Ball bearing | 80X30X20 | 1 | 23121228049 | $117.00 | ENDED | Shop at ECS Tuning | |||
| 16 | Shim | 80X66X0,3 | 1 | 23221224376 | $9.81 | Shop at ECS Tuning | ||||
| 16 | Shim | 80X66X0,4 | X | 23221224377 | $4.08 | ENDED | Shop at ECS Tuning | |||
| 16 | Shim | 80X66X0,5 | 1 | 23221224378 | $7.02 | Shop at ECS Tuning | ||||
| 17 | Countershaft | 1 | 23211282415 | $1283.40 | ENDED | Shop at ECS Tuning | ||||
| 18 | Lock Ring | 44X1,75 | 1 | 23221224078 | $2.13 | Shop at ECS Tuning | ||||
| 19 | Shim | 44X36,5X1,7 | 1 | 23221224092 | $1.58 | Shop at ECS Tuning | ||||
| 19 | Shim | 44X36,5X1,8 | 1 | 23221224093 | $2.43 | Shop at ECS Tuning | ||||
| 19 | Shim | 44X36,5X2,0 | 1 | 23221224094 | $1.22 | Shop at ECS Tuning | ||||
| 19 | Shim | 1 | 23221224096 | $1.22 | ENDED | Shop at ECS Tuning | ||||
| 20 | O-ring | 44X1,5 | 1 | 23211228152 | $1.43 | ENDED | Shop at ECS Tuning | |||
| 21 | Roller bearing | 44X25X19,65 | 1 | 23121224076 | $38.75 | Shop at ECS Tuning | ||||
| 22 | Roller bushing | 44X25X19,65 | 1 | 23121224077 | Shop at ECS Tuning | |||||
| 23 | Reverse gear | 1 | 23221228067 | $239.94 | ENDED | Shop at ECS Tuning | ||||
| 24 | Snap ring | 22X3X2,5 | 2 | 23221224184 | $3.30 | Shop at ECS Tuning | ||||
| 25 | Needle cage | 30X22X15 | 2 | 23211206957 | $10.52 | Shop at ECS Tuning | ||||
| 26 | Shaft for double wheel | 1 | 23221224180 | $46.04 | ENDED | Shop at ECS Tuning | ||||
| 27 | Wave washer | 8,4X15-ZNS3 | 1 | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
| 28 | Hex bolt | M8X25 | 1 | 34331152651 | $12.34 | Shop at ECS Tuning | ||||
| 29 | Output flange | D=12MM | 1 | 23211203061 | $116.85 | Shop at ECS Tuning | ||||
| 30 | Collar nut | M20X1,5 | 1 | 23217572241 | $10.36 | Shop at ECS Tuning | ||||
| 31 | Securing plate | 1 | 23211490120 | $1.43 | Shop at ECS Tuning | |||||
| 32 | Vibration damper | 1 | 23131220589 | $220.94 | Shop at ECS Tuning | |||||
| 33 | Knurled bolt | M10X53 | 3 | 23111224433 | $11.14 | Shop at ECS Tuning |
Notes
- ENDED = the part has been discontinued (no longer available).
