S5D...Z drive shaft/output shaft for BMW 5 Series E39 528i (2000)

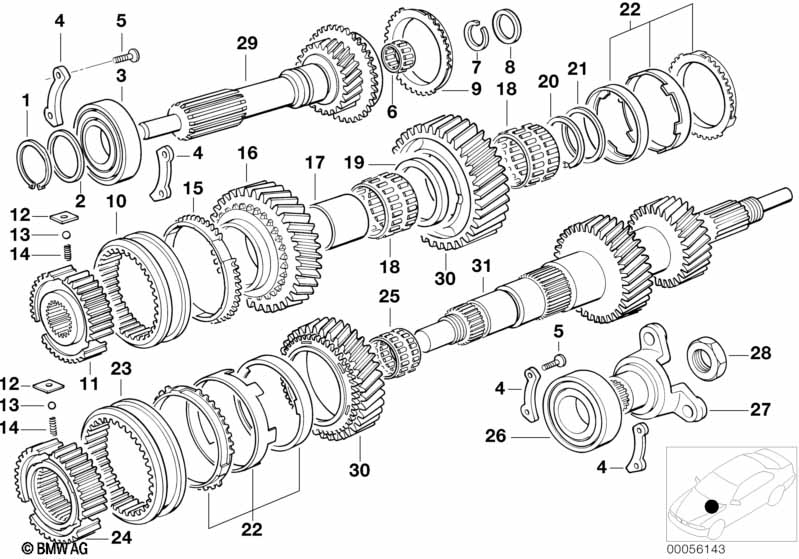

This S5D...Z drive shaft/output shaft technical drawing provides a detailed breakdown of the assembly for the 5 Series E39 528i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2000.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Lock Ring | 35X2,5 | 1 | 23211224926 | $3.62 | Shop at ECS Tuning | ||||
| 02 | Shim | 35X45X1,70 | 1 | 23211224884 | $4.00 | Shop at ECS Tuning | ||||
| 02 | Shim | 35X45X1,75 | 1 | 23211224885 | $2.27 | Shop at ECS Tuning | ||||
| 02 | Shim | 35X45X1,80 | 1 | 23211224886 | $2.43 | Shop at ECS Tuning | ||||
| 02 | Shim | 35X45X1,85 | 1 | 23211224887 | $2.28 | Shop at ECS Tuning | ||||
| 02 | Shim | 35X45X1,90 | 1 | 23211224888 | $2.28 | Shop at ECS Tuning | ||||
| 02 | Shim | 35X45X1,95 | 1 | 23211224889 | $2.40 | Shop at ECS Tuning | ||||
| 02 | Shim | 35X45X2,00 | 1 | 23211224890 | $2.40 | Shop at ECS Tuning | ||||
| 02 | Shim | 35X45X2,05 | 1 | 23211224891 | $3.78 | Shop at ECS Tuning | ||||
| 03 | Ball bearing | 35X80X20 | 1 | 23117550266 | $63.42 | Shop at ECS Tuning | ||||
| 04 | Supporting plate | 4 | 23111224844 | $4.15 | Shop at ECS Tuning | |||||
| 05 | Torx bolt | M6X16 | 8 | 23117566216 | $1.39 | Shop at ECS Tuning | ||||
| 06 | Roller bearing | 23X38X20 | 1 | 23211224802 | $60.35 | Shop at ECS Tuning | ||||
| 07 | Snap ring | 1 | 23221224794 | $6.10 | Shop at ECS Tuning | |||||
| 08 | Shim | 27,5X43,6X3,65 | 1 | 23211224896 | $4.07 | ENDED | Shop at ECS Tuning | |||
| 08 | Shim | 27,5X43,6X3,70 | 1 | 23211224897 | $4.07 | Shop at ECS Tuning | ||||
| 08 | Shim | 27,5X43,6X3,75 | 1 | 23211224898 | $3.79 | ENDED | Shop at ECS Tuning | |||
| 08 | Shim | 27,5X43,6X3,80 | 1 | 23211224899 | $4.07 | Shop at ECS Tuning | ||||
| 08 | Shim | 27,5X43,6X3,85 | 1 | 23211224900 | $4.07 | ENDED | Shop at ECS Tuning | |||
| 08 | Shim | 27,5X43,6X3,90 | 1 | 23211224901 | $4.07 | Shop at ECS Tuning | ||||
| 08 | Shim | 27,5X43,6X3,95 | 1 | 23211224902 | $3.79 | Shop at ECS Tuning | ||||
| 08 | Shim | 27,5X43,6X4,00 | 1 | 23211224903 | $4.07 | Shop at ECS Tuning | ||||
| 08 | Shim | 27,5X43,6X3,60 | 1 | 23211224904 | $4.07 | ENDED | Shop at ECS Tuning | |||
| 08 | Shim | 27,5X43,6X3,55 | 1 | 23211224905 | $4.07 | ENDED | Shop at ECS Tuning | |||
| 08 | Shim | 27,5X43,6X3,50 | 1 | 23211224906 | $3.79 | ENDED | Shop at ECS Tuning | |||
| 08 | Shim | 27,5X43,6X3,45 | 1 | 23211224907 | $4.07 | ENDED | Shop at ECS Tuning | |||
| 08 | Shim | 27,5X43,6X4,05 | 1 | 23211224941 | $5.80 | ENDED | Shop at ECS Tuning | |||
| 08 | Shim | 27,5X43,6X4,10 | 1 | 23211224942 | $5.86 | ENDED | Shop at ECS Tuning | |||
| 08 | Shim | 27,5X43,6X4,15 | 1 | 23211224943 | $5.86 | ENDED | Shop at ECS Tuning | |||
| 08 | Shim | 27,5X43,6X4,20 | 1 | 23211224944 | $5.80 | ENDED | Shop at ECS Tuning | |||
| 09 | Synchronizer ring | 1 | 23211224868 | $121.90 | Shop at ECS Tuning | |||||
| 10 | Shift sleeve 5th and reverse gear | 1 | 23311224966 | $210.18 | ENDED | Shop at ECS Tuning | ||||
| 11 | Guide sleeve 5th and reverse gear | 1 | 23211282581 | $94.64 | Shop at ECS Tuning | |||||
| 12 | Insert | 6 | 23211224846 | $4.15 | Shop at ECS Tuning | |||||
| 13 | Ball | 5MM III | 6 | 07119986250 | $0.28 | Shop at ECS Tuning | ||||
| 14 | Compression spring | 6 | 23211224816 | $1.10 | Shop at ECS Tuning | |||||
| 15 | Synchronizer ring | 1 | 23211224873 | $90.84 | Shop at ECS Tuning | |||||
| 16 | Reverse shift gear | 1 | 23221282453 | $205.34 | +core | Shop at ECS Tuning | ||||
| 17 | Inner ring | 40,7X45X30,05 | 1 | 23211224909 | $20.20 | Shop at ECS Tuning | ||||
| 18 | Needle cage | 45X53X30 | 2 | 23211222775 | $20.22 | Shop at ECS Tuning | ||||
| 19 | Shim | 1 | 23211224812 | $12.95 | Shop at ECS Tuning | |||||
| 20 | Snap ring | 41,5X49,5X2,4 | 1 | 23211224798 | $6.93 | Shop at ECS Tuning | ||||
| 21 | Shim | 45,1X53X2,0 | 1 | 23211224910 | $5.85 | ENDED | Shop at ECS Tuning | |||
| 21 | Shim | 45,1X53X1,6 | 1 | 23211224911 | $5.47 | Shop at ECS Tuning | ||||
| 21 | Shim | 45,1X53X1,65 | 1 | 23211224912 | $5.85 | ENDED | Shop at ECS Tuning | |||
| 21 | Shim | 45,1X53X1,7 | 1 | 23211224913 | $5.85 | ENDED | Shop at ECS Tuning | |||
| 21 | Shim | 45,1X53X1,75 | 1 | 23211224914 | $7.88 | Shop at ECS Tuning | ||||
| 21 | Shim | 45,1X53X1,8 | 1 | 23211224915 | $4.79 | Shop at ECS Tuning | ||||
| 21 | Shim | 45,1X53X1,85 | 1 | 23211224916 | $5.85 | Shop at ECS Tuning | ||||
| 21 | Shim | 45,1X53X1,9 | 1 | 23211224917 | $5.85 | Shop at ECS Tuning | ||||
| 21 | Shim | 45,1X53X1,95 | 1 | 23211224918 | $5.85 | Shop at ECS Tuning | ||||
| 21 | Shim | 45,1X53X2,05 | 1 | 23211224919 | $5.85 | Shop at ECS Tuning | ||||
| 21 | Shim | 45,1X53X2,1 | 1 | 23211224920 | $4.79 | Shop at ECS Tuning | ||||
| 21 | Shim | 45,1X53X2,15 | 1 | 23211224945 | $4.52 | Shop at ECS Tuning | ||||
| 21 | Shim | 45,1X53X2,20 | 1 | 23211224946 | $6.03 | ENDED | Shop at ECS Tuning | |||
| 22 | Synchronizer set | 2 | 23211282553 | $174.37 | +core | Shop at ECS Tuning | ||||
| 23 | Shift sleeve 1st and 2nd gear | 1 | 23311224964 | $199.63 | Shop at ECS Tuning | |||||
| 24 | Guide sleeve 1st and 2nd gear | 1 | 23211282579 | $126.10 | Shop at ECS Tuning | |||||
| 25 | Needle cage | 50X55X32 | 1 | 23211224804 | $10.22 | Shop at ECS Tuning | ||||
| 26 | Ball bearing | 30X80X20 | 1 | 23111224807 | $106.03 | Shop at ECS Tuning | ||||
| 27 | Output flange | 1 | 23211224970 | $182.78 | Shop at ECS Tuning | |||||
| 28 | Collar nut | 1 | 23217543319 | Shop at ECS Tuning | ||||||
| 29 | Repair kit gear wheels 5th gear | 1 | 23211224893 | $518.57 | Shop at ECS Tuning | |||||
| 30 | Repair kit gear wheels 1st A.2nd gear | 1 | 23211224950 | $1009.98 | ENDED | Shop at ECS Tuning | ||||
| 31 | Repair kit gear wheels 3rd A.4th gear | 1 | 23211224908 | $1291.25 | Shop at ECS Tuning |
