Cast rim-shims for BMW R45-R65LS..78-85 R65 (1985)

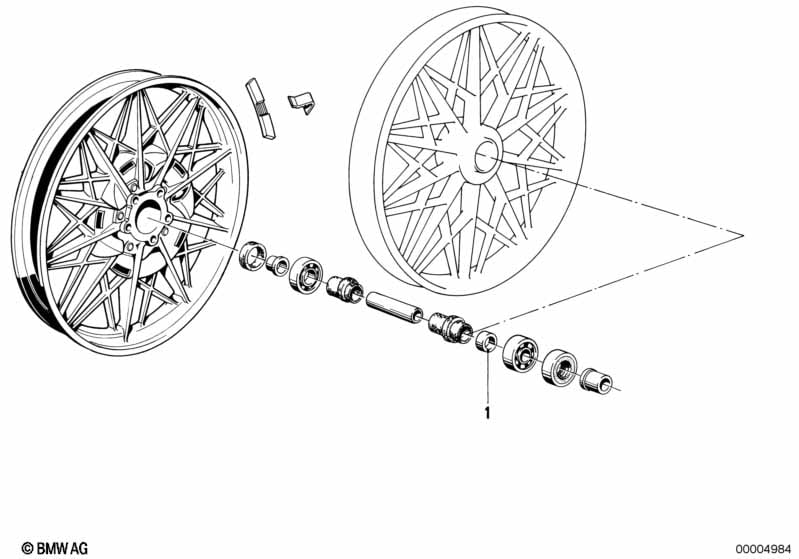

This Cast rim-shims technical drawing provides a detailed breakdown of the assembly for the R45-R65LS..78-85 R65. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1985.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Shim | 6,300MM/D=17MM | X | 36311230781 | $5.90 | ENDED | Shop at ECS Tuning | |||
| 01 | Shim | 6,350MM/D=17MM | X | 36311230782 | $5.90 | ENDED | Shop at ECS Tuning | |||
| 01 | Shim | 6,400MM/D=17MM | X | 36311230783 | $5.90 | ENDED | Shop at ECS Tuning | |||
| 01 | Shim | 6,450MM/D=17MM | X | 36311230784 | $5.90 | ENDED | Shop at ECS Tuning | |||
| 01 | Shim | 6,500MM/D=17MM | X | 36311230785 | $5.90 | ENDED | Shop at ECS Tuning | |||
| 01 | Shim | 6,550MM/D=17MM | X | 36311230786 | $5.90 | ENDED | Shop at ECS Tuning | |||
| 01 | Shim | 6,600MM/D=17MM | X | 36311230787 | $5.90 | ENDED | Shop at ECS Tuning | |||
| 01 | Shim | 6,700MM/D=17MM | X | 36311230788 | $5.90 | Shop at ECS Tuning | ||||
| 01 | Shim | 6,800MM/D=17MM | X | 36311230789 | $5.90 | Shop at ECS Tuning | ||||
| 01 | Shim | 6,650MM/D=17MM | X | 36311231240 | $5.90 | ENDED | Shop at ECS Tuning | |||
| 01 | Shim | 6,750MM/D=17MM | X | 36311231241 | $5.90 | ENDED | Shop at ECS Tuning | |||
| 01 | Shim | 6,850MM/D=17MM | X | 36311231242 | $5.77 | ENDED | Shop at ECS Tuning | |||
| 01 | Shim | 6,900MM/D=17MM | X | 36311231243 | $5.90 | ENDED | Shop at ECS Tuning | |||
| 01 | Shim | 6,950MM/D=17MM | X | 36311231244 | $5.90 | Shop at ECS Tuning | ||||
| 01 | Shim | 7,000MM/D=17 | X | 36311231245 | $5.90 | ENDED | Shop at ECS Tuning | |||
| 01 | Shim | 7,050MM/D=17 | X | 36311231246 | $5.90 | Shop at ECS Tuning | ||||
| 01 | Shim | 7,100MM/D=17 | X | 36311231247 | $5.90 | Shop at ECS Tuning | ||||
| 01 | Shim | 7,150MM/D=17 | X | 36311231248 | $5.90 | Shop at ECS Tuning | ||||
| 01 | Shim | 7,200MM/D=17 | X | 36311231249 | $5.90 | Shop at ECS Tuning | ||||
| 01 | Shim | 7,250MM/D=17 | X | 36312302093 | $5.87 | ENDED | Shop at ECS Tuning | |||
| 01 | Shim | 7,300MM/D=17 | X | 36312302094 | $5.87 | ENDED | Shop at ECS Tuning | |||
| 01 | Shim | 7,350MM/D=17 | X | 36312302095 | $5.87 | Shop at ECS Tuning | ||||
| 01 | Shim | 7,400MM/D=17 | X | 36312302096 | $5.87 | Shop at ECS Tuning | ||||
| 01 | Shim | 7,450MM/D=17 | X | 36312302097 | $5.87 | Shop at ECS Tuning | ||||
| 01 | Shim | 7,500MM/D=17 | X | 36312302098 | $5.87 | Shop at ECS Tuning | ||||
| 01 | Shim | 7,550MM/D=17 | X | 36312302099 | $5.87 | Shop at ECS Tuning | ||||
| 01 | Shim | 7,600MM/D=17 | X | 36312302170 | $5.90 | Shop at ECS Tuning | ||||
| 01 | Shim | 7,650MM/D=17 | X | 36312302171 | $5.90 | Shop at ECS Tuning | ||||
| 01 | Shim | 7,700MM/D=17 | X | 36312302172 | $5.90 | ENDED | Shop at ECS Tuning |
Notes
- ENDED = the part has been discontinued (no longer available).
