Storing partition for BMW 7 Series E32 735iL (1988)

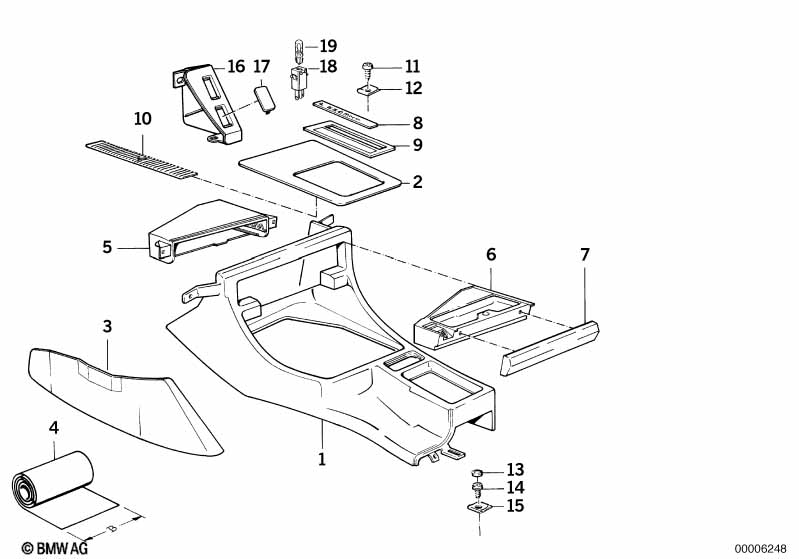

This Storing partition technical drawing provides a detailed breakdown of the assembly for the 7 Series E32 735iL. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1988.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | ONLY APPLIES TO PARTIEL LEATHER VERSION | |||||||||
| ONLY APPLIES TO LEATHER VERSI.WALKNAPPA | ||||||||||
| 01 | Storing partition | 0233 SILBER | 1 | 09/1990 | 51161956682 | $892.80 | ENDED | Shop at ECS Tuning | ||
| 01 | Storing partition | 0234 INDIGO | 1 | 09/1990 | 51161956683 | $892.80 | ENDED | Shop at ECS Tuning | ||
| 01 | Storing partition | 0235 HAVANNA | 1 | 09/1990 | 51161956685 | $892.80 | ENDED | Shop at ECS Tuning | ||
| 01 | Storing partition | 0237 NATUR | 1 | 09/1990 | 51161956686 | $892.80 | ENDED | Shop at ECS Tuning | ||
| 01 | Storing partition | 0238 SADDLE-TAN | 1 | 09/1990 | 51161956687 | $892.80 | ENDED | Shop at ECS Tuning | ||
| 01 | Storing partition | 0232 SCHWARZ | 1 | 04/1992 | 51161956681 | $892.80 | ENDED | Shop at ECS Tuning | ||
| 01 | Storing partition | 0323 KARMES.ROT | 1 | 09/1988 | 04/1992 | 51168113672 | $892.80 | ENDED | Shop at ECS Tuning | |
| For vehicles with Leather trim Buffalo |
=Yes |
|||||||||
| 01 | Storing partition | 0308 SIAMGRAU88 | 1 | 09/1987 | 09/1990 | 51168113021 | ENDED | Shop at ECS Tuning | ||
| 01 | Storing partition | 0309 HAVANNA88 | 1 | 09/1987 | 09/1990 | 51168113022 | $970.92 | ENDED | Shop at ECS Tuning | |
| For vehicles with Car telephone and Leather trim Buffalo |
=Yes =Yes |
|||||||||
| 01 | Storing partition | SIAMGRAU | 1 | 09/1990 | 51161975297 | ENDED | Shop at ECS Tuning | |||
| 01 | Storing partition | HAVANNA | 1 | 09/1990 | 51161975299 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Car telephone and Leather trim Walknappa |
=Yes =Yes |
|||||||||
| 01 | Storing partition | SILBER | 1 | 09/1990 | 51161975289 | $892.80 | ENDED | Shop at ECS Tuning | ||
| 01 | Storing partition | INDIGO | 1 | 09/1990 | 51161975290 | $892.80 | ENDED | Shop at ECS Tuning | ||
| 01 | Storing partition | NATUR | 1 | 09/1990 | 51161975293 | $982.08 | ENDED | Shop at ECS Tuning | ||
| 01 | Storing partition | SADDLETAN | 1 | 09/1990 | 51161975294 | $892.80 | ENDED | Shop at ECS Tuning | ||
| 01 | Storing partition | SCHWARZ | 1 | 04/1992 | 51161975288 | $892.80 | ENDED | Shop at ECS Tuning | ||
| 01 | Storing partition | KARMESINROT | 1 | 09/1988 | 04/1992 | 51168113962 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Cloth version or Partial leather equipment |
=Yes =Yes |
|||||||||
| 01 | Storing partition | INDIGO | 1 | 09/1990 | 51161948868 | ENDED | Shop at ECS Tuning | |||
| 01 | Storing partition | HAVANNA | 1 | 09/1990 | 51161948869 | ENDED | Shop at ECS Tuning | |||
| 01 | Storing partition | NATUR | 1 | 09/1990 | 51161949599 | $304.67 | ENDED | Shop at ECS Tuning | ||
| 01 | Storing partition | SCHWARZ | 1 | 09/1990 | 51168140181 | $304.67 | ENDED | Shop at ECS Tuning | ||
| 01 | Storing partition | SCHWARZ | 1 | 04/1992 | 51161948866 | ENDED | Shop at ECS Tuning | |||
| 02 | Bottom panel depositing box wood | NUSSBAUM | 1 | 04/1992 | 51168111121 | $231.01 | ENDED | Shop at ECS Tuning | ||
| 02 | Bottom panel depositing box wood | BUBINGA MATT | 1 | 51168101997 | $298.76 | ENDED | Shop at ECS Tuning | |||
| ONLY APPLIES TO ASC/EDC/PDC | ||||||||||
| 02 | Bottom panel depositing box wood | BUBINGA MATT | 1 | 51168105001 | $298.76 | Shop at ECS Tuning | ||||
| 02 | Bottom panel depositing box wood | NUSSBAUM | 1 | 51168111129 | $231.01 | ENDED | Shop at ECS Tuning | |||
| For vehicles with All leather equipment |
=Yes |
|||||||||
| 02 | Bottom panel depositing box wood | NUSSBAUM | 1 | 04/1992 | 51168111123 | $231.01 | ENDED | Shop at ECS Tuning | ||
| 02 | Bottom panel depositing box wood | BUBINGA | 1 | 51168105187 | $232.13 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Cloth version or Leather trim |
=Yes =Yes |
|||||||||
| 02 | Depositing box bottom panel | SILBER | 1 | 09/1990 | 51161948893 | $192.76 | ENDED | Shop at ECS Tuning | ||
| 02 | Depositing box bottom panel | INDIGO | 1 | 09/1990 | 51161948894 | $68.94 | ENDED | Shop at ECS Tuning | ||
| 02 | Depositing box bottom panel | HAVANNA | 1 | 09/1990 | 51161948895 | $71.15 | ENDED | Shop at ECS Tuning | ||
| 02 | Depositing box bottom panel | NATUR | 1 | 09/1990 | 51161948975 | $68.94 | ENDED | Shop at ECS Tuning | ||
| 02 | Depositing box bottom panel | ANTHRAZIT | 1 | 51161949731 | $75.94 | Shop at ECS Tuning | ||||
| For vehicles with Cloth version or Partial leather equipment ONLY APPLIES TO ASC |
=Yes =Yes |
|||||||||
| 02 | Depositing box bottom panel | SILBER | 1 | 09/1990 | 51161969111 | ENDED | Shop at ECS Tuning | |||
| 02 | Depositing box bottom panel | INDIGO | 1 | 09/1990 | 51161969112 | ENDED | Shop at ECS Tuning | |||
| 02 | Depositing box bottom panel | HAVANNA | 1 | 09/1990 | 51161969114 | ENDED | Shop at ECS Tuning | |||
| 02 | Depositing box bottom panel | NATUR | 1 | 09/1990 | 51161969115 | ENDED | Shop at ECS Tuning | |||
| 02 | Depositing box bottom panel | SCHWARZ | 1 | 51161969110 | $75.94 | ENDED | Shop at ECS Tuning | |||
| For vehicles with All leather equipment and ASC/EDC/PDC |
=Yes =Yes |
|||||||||
| 02 | Bottom panel depositing box wood | BUBINGA | 1 | 51168105191 | $225.43 | ENDED | Shop at ECS Tuning | |||
| 02 | Bottom panel depositing box wood | NUSSBAUM | 1 | 51168111131 | $231.01 | ENDED | Shop at ECS Tuning | |||
| END PIECE NON COVERED | ||||||||||
| 03 | Lateral trim panel left | 1 | 05/1988 | 51168105691 | ENDED | Shop at ECS Tuning | ||||
| 03 | Lateral trim panel right | 1 | 05/1988 | 51168105692 | ENDED | Shop at ECS Tuning | ||||
| ONLY APPLIES TO AIR CONDITION WITHOUT AIR CONDITIONING SYSTEM END PIECE NON COVERED |
||||||||||
| 03 | Lateral trim panel left | 1 | 51161928931 | $12.15 | ENDED | Shop at ECS Tuning | ||||
| 03 | Lateral trim panel right | 1 | 51161928932 | $11.38 | ENDED | Shop at ECS Tuning | ||||
| 04 | Floor covering | SCHIEFER | X | 09/1990 | 51928114530 | $129.46 | ENDED | Shop at ECS Tuning | ||
| 04 | Floor covering | INDIGO | X | 09/1990 | 51928114531 | ENDED | Shop at ECS Tuning | |||
| 04 | Floor covering | HAVANNA | X | 09/1990 | 51928114532 | ENDED | Shop at ECS Tuning | |||
| 04 | Imitation leather | BRASIL | X | 51928115993 | $60.82 | ENDED | Shop at ECS Tuning | |||
| 04 | Floor covering | NATUR | X | 09/1987 | 09/1990 | 51928114535 | $142.67 | ENDED | Shop at ECS Tuning | |
| 04 | Floor covering | KARMESINROT | X | 09/1988 | 51928114536 | ENDED | Shop at ECS Tuning | |||
| 05 | Frame ashtray front | 1 | 51169061172 | $47.43 | Shop at ECS Tuning | |||||
| 06 | Ashtray front | SILBERGRAU | 1 | 51168148988 | ENDED | Shop at ECS Tuning | ||||
| 07 | Covering ashtray | NATUR | 1 | 09/1990 | 51161948981 | $16.63 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering ashtray | SILBER | 1 | 09/1990 | 51161949513 | $52.41 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering ashtray | INDIGO | 1 | 09/1990 | 51161949514 | $16.65 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering ashtray | HAVANNA | 1 | 09/1990 | 51161949515 | $49.94 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering ashtray leather | SILBER | 1 | 09/1990 | 51161957011 | $120.53 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering ashtray leather | INDIGO | 1 | 09/1990 | 51161957012 | $120.53 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering ashtray leather | HAVANNA | 1 | 09/1990 | 51161957014 | $120.53 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering ashtray leather | NATUR | 1 | 09/1990 | 51161957015 | $66.24 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering ashtray leather | SADDLETAN | 1 | 09/1990 | 51161957016 | $120.53 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering ashtray | SCHWARZ | 1 | 51161949512 | $16.65 | Shop at ECS Tuning | ||||
| 07 | Covering ashtray leather | SCHWARZ | 1 | 51161957010 | $66.24 | ENDED | Shop at ECS Tuning | |||
| 07 | Covering ashtray | KARMESINROT | 1 | 09/1988 | 09/1990 | 51168117484 | $16.63 | ENDED | Shop at ECS Tuning | |
| 07 | Covering ashtray leather | KARMESINROT | 1 | 09/1988 | 51168113693 | $120.53 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Leather trim Buffalo |
=Yes |
|||||||||
| 07 | Covering ashtray leather | SIAMGRAU88 | 1 | 09/1987 | 09/1990 | 51168113035 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering ashtray leather | HAVANNA88 | 1 | 09/1987 | 09/1990 | 51168113036 | ENDED | Shop at ECS Tuning | ||
| 13 | Cap | SILBER | 1 | 09/1990 | 51161949794 | $0.32 | ENDED | Shop at ECS Tuning | ||
| 13 | Cap | INDIGO | 1 | 09/1990 | 51161949795 | $0.32 | ENDED | Shop at ECS Tuning | ||
| 13 | Cap | HAVANNA | 1 | 09/1990 | 51161949797 | $0.44 | Shop at ECS Tuning | |||
| 13 | Cap | NATUR | 1 | 09/1990 | 51161949798 | $0.32 | Shop at ECS Tuning | |||
| 13 | Cap | SADDLE-TAN | 1 | 09/1990 | 51161954118 | $0.44 | ENDED | Shop at ECS Tuning | ||
| 13 | Cap | SCHWARZ | 1 | 51161949793 | $0.42 | Shop at ECS Tuning | ||||
| 13 | Cap | KARMESINROT | 1 | 09/1988 | 51168117088 | $0.58 | Shop at ECS Tuning | |||
| 14 | Sheet metal screw | ST4,2X13 | 1 | 51161948970 | $0.33 | ENDED | Shop at ECS Tuning | |||
| 15 | Body nut | ST4,2-2ZNS | 2 | 07129901645 | $0.11 | Shop at ECS Tuning | ||||
| For vehicles with ASC and All leather equipment |
=Yes =Yes |
|||||||||
| 16 | Covering left | SILBER | 1 | 09/1990 | 51168105703 | ENDED | Shop at ECS Tuning | |||
| 16 | Covering left | INDIGO | 1 | 09/1990 | 51168105705 | ENDED | Shop at ECS Tuning | |||
| 16 | Covering left | NATUR | 1 | 09/1990 | 51168105707 | $43.80 | ENDED | Shop at ECS Tuning | ||
| 16 | Covering left | SADDLETAN | 1 | 09/1990 | 51168105709 | ENDED | Shop at ECS Tuning | |||
| 16 | Covering left | SIAMGRAU`88 | 1 | 09/1990 | 51168105713 | ENDED | Shop at ECS Tuning | |||
| 16 | Covering left | HAVANNA`88 | 1 | 09/1990 | 51168105715 | ENDED | Shop at ECS Tuning | |||
| 16 | Covering left | SCHWARZ | 1 | 51168105701 | $43.80 | ENDED | Shop at ECS Tuning | |||
| 16 | Covering left | KARMESINROT | 1 | 09/1988 | 51168116661 | ENDED | Shop at ECS Tuning | |||
| For vehicles with ASC and Absorber adjusting |
=Yes =Yes |
|||||||||
| 16 | Covering left | SILBER | 1 | 09/1990 | 51161963965 | $8.70 | ENDED | Shop at ECS Tuning | ||
| 16 | Covering left | INDIGO | 1 | 09/1990 | 51161963967 | $11.03 | ENDED | Shop at ECS Tuning | ||
| 16 | Covering left | HAVANNA | 1 | 09/1990 | 51161963971 | $14.73 | ENDED | Shop at ECS Tuning | ||
| 16 | Covering left | NATUR | 1 | 09/1990 | 51161963973 | $11.03 | ENDED | Shop at ECS Tuning | ||
| 16 | Covering left | SADDLETAN | 1 | 09/1990 | 51161969773 | $14.84 | ENDED | Shop at ECS Tuning | ||
| 16 | Covering left | SCHWARZ | 1 | 51161963963 | $11.03 | ENDED | Shop at ECS Tuning | |||
| 16 | Covering left | KARMESINROT | 1 | 09/1988 | 51168113949 | ENDED | Shop at ECS Tuning | |||
| For vehicles with ASC and Absorber adjusting and All leather equipment |
=Yes =Yes =Yes |
|||||||||
| 16 | Covering right | INDIGO | 1 | 09/1990 | 51161963968 | $11.49 | ENDED | Shop at ECS Tuning | ||
| 16 | Covering left | SILBER | 1 | 09/1990 | 51168105719 | ENDED | Shop at ECS Tuning | |||
| 16 | Covering left | INDIGO | 1 | 09/1990 | 51168105721 | ENDED | Shop at ECS Tuning | |||
| 16 | Covering left | NATUR | 1 | 09/1990 | 51168105723 | ENDED | Shop at ECS Tuning | |||
| 16 | Covering left | SADDLETAN | 1 | 09/1990 | 51168105725 | ENDED | Shop at ECS Tuning | |||
| 16 | Covering left | SIAMGRAU`88 | 1 | 09/1990 | 51168105729 | ENDED | Shop at ECS Tuning | |||
| 16 | Covering left | HAVANNA`88 | 1 | 09/1990 | 51168105731 | ENDED | Shop at ECS Tuning | |||
| 16 | Covering left | SCHWARZ | 1 | 51168105717 | ENDED | Shop at ECS Tuning | ||||
| 16 | Covering left | KARMESINROT | 1 | 09/1988 | 51168116663 | ENDED | Shop at ECS Tuning | |||
| 17 | Cover | SILBER | X | 09/1990 | 51161963980 | $2.70 | ENDED | Shop at ECS Tuning | ||
| 17 | Cover | INDIGO | X | 09/1990 | 51161963981 | $2.23 | ENDED | Shop at ECS Tuning | ||
| 17 | Cover | HAVANNA | X | 09/1990 | 51161963983 | $2.23 | ENDED | Shop at ECS Tuning | ||
| 17 | Cover | NATUR | X | 09/1990 | 51161963984 | $2.02 | ENDED | Shop at ECS Tuning | ||
| 17 | Cover | SADDLETAN | X | 09/1990 | 51161969777 | ENDED | Shop at ECS Tuning | |||
| 17 | Cover | SCHWARZ | X | 51161963979 | $1.54 | Shop at ECS Tuning | ||||
| 17 | Cover | KARMESINROT | X | 09/1988 | 51168117170 | $2.23 | ENDED | Shop at ECS Tuning | ||
Notes
- ENDED = the part has been discontinued (no longer available).
