Center console for BMW 6 Series E24 635CSi (1989)

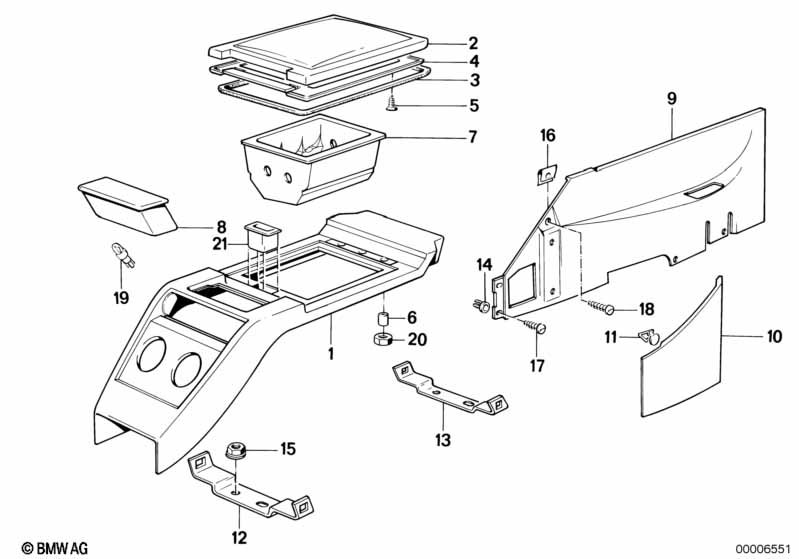

This Center console technical drawing provides a detailed breakdown of the assembly for the 6 Series E24 635CSi. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1989.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | ONLY APPLIES TO ADD.AIR CONDITIO.UNIT | |||||||||
| 01 | Console upper | SILBER | 1 | 06/1987 | 51161971472 | $453.10 | ENDED | Shop at ECS Tuning | ||
| 01 | Console upper | INDIGO | 1 | 06/1987 | 51161971473 | ENDED | Shop at ECS Tuning | |||
| 01 | Console upper | HAVANNA | 1 | 06/1987 | 51161971474 | ENDED | Shop at ECS Tuning | |||
| 02 | Cover leather | ANTHRAZIT | 1 | 51161972571 | ENDED | Shop at ECS Tuning | ||||
| 02 | Cover leather | PACIFIC | 1 | 51161972572 | ENDED | Shop at ECS Tuning | ||||
| 02 | Cover leather | NUTRIA | 1 | 51161972573 | ENDED | Shop at ECS Tuning | ||||
| 02 | Cover leather | PERLBEIGE | 1 | 51161972574 | ENDED | Shop at ECS Tuning | ||||
| 02 | Cover leather | LAMA | 1 | 51161972575 | ENDED | Shop at ECS Tuning | ||||
| 02 | Cover leather | SCHWARZ | 1 | 06/1987 | 51168100470 | $292.39 | ENDED | Shop at ECS Tuning | ||
| 02 | Cover leather | SILBER | 1 | 06/1987 | 51168100471 | ENDED | Shop at ECS Tuning | |||
| 02 | Cover leather | INDIGO | 1 | 06/1987 | 51168100472 | ENDED | Shop at ECS Tuning | |||
| 02 | Cover leather | NATUR | 1 | 06/1987 | 51168100473 | $469.84 | ENDED | Shop at ECS Tuning | ||
| 02 | Cover cloth | ANTHRAZIT | 1 | 06/1987 | 51168103176 | $242.17 | ENDED | Shop at ECS Tuning | ||
| 02 | Cover cloth | SILBER | 1 | 06/1987 | 51168103177 | ENDED | Shop at ECS Tuning | |||
| 02 | Cover cloth | INDIGO | 1 | 06/1987 | 51168103178 | ENDED | Shop at ECS Tuning | |||
| 02 | Cover cloth | NATUR | 1 | 06/1987 | 51168103179 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather trim Buffalo |
=Yes |
|||||||||
| 02 | Cover leather | SIAMGRAU | 1 | 06/1987 | 51168100474 | ENDED | Shop at ECS Tuning | |||
| 02 | Cover leather | HAVANNA | 1 | 06/1987 | 51168100475 | ENDED | Shop at ECS Tuning | |||
| 03 | Gasket | 1 | 51161943208 | ENDED | Shop at ECS Tuning | |||||
| 04 | Bottom part | 1 | 51161943198 | $18.53 | ENDED | Shop at ECS Tuning | ||||
| 05 | Csk.lenshead screw | ST2,9X6,5 | 8 | 07119902200 | ENDED | Shop at ECS Tuning | ||||
| 06 | Dowel | D=8,5X9MM | 3 | 11121726242 | $1.07 | Shop at ECS Tuning | ||||
| 07 | Coolbox | 1 | 51161941000 | $56.81 | ENDED | Shop at ECS Tuning | ||||
| 08 | Ashtray rear | ANTHRAZIT | 1 | 51161904809 | $221.12 | Shop at ECS Tuning | ||||
| 09 | Console left | ANTHRAZIT | 1 | 51161943133 | $236.59 | ENDED | Shop at ECS Tuning | |||
| 09 | Console right | ANTHRAZIT | 1 | 51161943134 | ENDED | Shop at ECS Tuning | ||||
| 09 | Console left | SILBER | 1 | 06/1987 | 51161971443 | ENDED | Shop at ECS Tuning | |||
| 09 | Console right | SILBER | 1 | 06/1987 | 51161971444 | ENDED | Shop at ECS Tuning | |||
| 09 | Console left | INDIGO | 1 | 06/1987 | 51161971445 | ENDED | Shop at ECS Tuning | |||
| 09 | Console right | INDIGO | 1 | 06/1987 | 51161971446 | ENDED | Shop at ECS Tuning | |||
| 09 | Console left | HAVANNA | 1 | 06/1987 | 51161971447 | ENDED | Shop at ECS Tuning | |||
| 09 | Console right | HAVANNA | 1 | 06/1987 | 51161971448 | ENDED | Shop at ECS Tuning | |||
| 09 | Console left | NATUR | 1 | 06/1987 | 51161971451 | ENDED | Shop at ECS Tuning | |||
| 09 | Console right | NATUR | 1 | 06/1987 | 51161971452 | ENDED | Shop at ECS Tuning | |||
| 09 | Console left | CARDINALROT | 1 | 06/1987 | 51161971455 | ENDED | Shop at ECS Tuning | |||
| 09 | Console right | CARDINALROT | 1 | 06/1987 | 51161971456 | ENDED | Shop at ECS Tuning | |||
| 10 | Covering left | ANTHRAZIT | 1 | 51161943173 | $96.81 | ENDED | Shop at ECS Tuning | |||
| 10 | Covering right | ANTHRAZIT | 1 | 51161943174 | $96.81 | ENDED | Shop at ECS Tuning | |||
| 10 | Covering left | SILBER | 1 | 06/1987 | 51161971675 | ENDED | Shop at ECS Tuning | |||
| 10 | Covering right | SILBER | 1 | 06/1987 | 51161971676 | ENDED | Shop at ECS Tuning | |||
| 10 | Covering left | INDIGO | 1 | 06/1987 | 51161971677 | ENDED | Shop at ECS Tuning | |||
| 10 | Covering right | INDIGO | 1 | 06/1987 | 51161971678 | ENDED | Shop at ECS Tuning | |||
| 10 | Covering left | HAVANNA | 1 | 06/1987 | 51161971679 | ENDED | Shop at ECS Tuning | |||
| 10 | Covering right | HAVANNA | 1 | 06/1987 | 51161971680 | ENDED | Shop at ECS Tuning | |||
| 10 | Covering left | NATUR | 1 | 06/1987 | 51161971683 | ENDED | Shop at ECS Tuning | |||
| 10 | Covering right | NATUR | 1 | 06/1987 | 51161971684 | ENDED | Shop at ECS Tuning | |||
| 10 | Covering left | CARDINALROT | 1 | 06/1987 | 51161971687 | ENDED | Shop at ECS Tuning | |||
| 10 | Covering right | CARDINALROT | 1 | 06/1987 | 51161971688 | ENDED | Shop at ECS Tuning | |||
| 11 | Clamp | 2 | 51161943183 | $0.40 | ENDED | Shop at ECS Tuning | ||||
| 11 | Clamp | 4 | 51161943184 | $0.30 | Shop at ECS Tuning | |||||
| 12 | Bracket front | 1 | 51161943219 | $6.25 | ENDED | Shop at ECS Tuning | ||||
| 13 | Bracket rear | 1 | 51161943220 | $6.58 | ENDED | Shop at ECS Tuning | ||||
| 14 | Expanding nut | ST 4.8 WEISS | 8 | 63171367868 | $0.60 | Shop at ECS Tuning | ||||
| 15 | Self-locking hex nut | M6 | 4 | 51417053138 | $0.38 | Shop at ECS Tuning | ||||
| 16 | Plug-in nut | M5 | 8 | 46637651465 | $1.29 | Shop at ECS Tuning | ||||
| 17 | Fillister head self-tapping screw | ST4,8X16-Z1 | X | 07119907925 | $0.25 | Shop at ECS Tuning | ||||
| 18 | Fillister head self-tapping screw | ST4,8X13-Z1 | 4 | 07119907956 | $0.18 | Shop at ECS Tuning | ||||
| 19 | Bulb | 12V 1,2W | X | 63217167000 | $3.00 | Shop at ECS Tuning | ||||
| 20 | Hex nut with plate | M6 | 3 | 07147134319 | $1.05 | Shop at ECS Tuning | ||||
| 21 | Cover | 1 | 51161943170 | $2.14 | ENDED | Shop at ECS Tuning | ||||
Notes
- ENDED = the part has been discontinued (no longer available).
