Interior trims and panels for BMW 5 Series E34 525ix (1996)

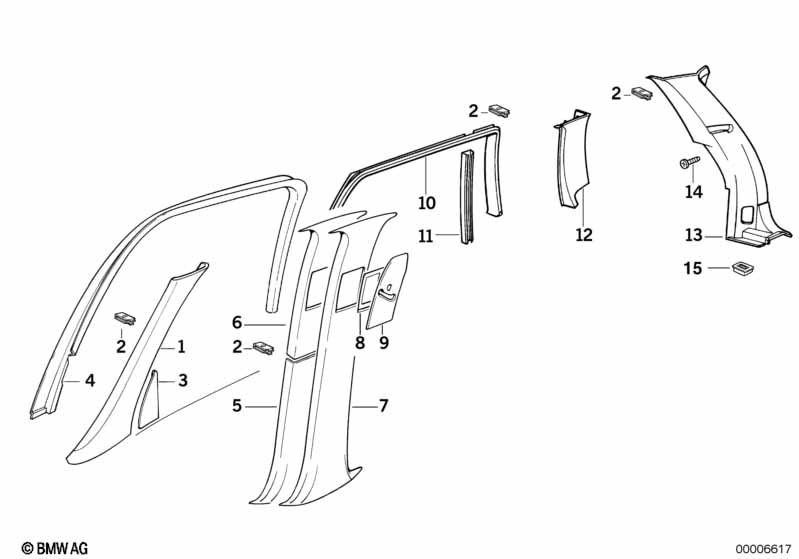

This Interior trims and panels technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 525ix. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1996.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Covering apron left | SILBERGRAU | 1 | 51438148643 | $66.87 | Shop at ECS Tuning | ||||
| 01 | Covering apron right | SILBERGRAU | 1 | 51438148644 | $69.54 | Shop at ECS Tuning | ||||
| 01 | Covering apron left | PERGAMENT | 1 | 51438148645 | $69.54 | ENDED | Shop at ECS Tuning | |||
| 01 | Covering apron right | PERGAMENT | 1 | 51438148646 | $69.54 | Shop at ECS Tuning | ||||
| 02 | Clamp | 6 | 51368170101 | $1.37 | Shop at ECS Tuning | |||||
| 02 | Clip | X | 51437194187 | $1.98 | Shop at ECS Tuning | |||||
| 03 | Covering inner left | SCHWARZ | 1 | 51328138885 | $7.80 | Shop at ECS Tuning | ||||
| 03 | Covering inner right | SCHWARZ | 1 | 51328138886 | $7.80 | ENDED | Shop at ECS Tuning | |||
| 04 | Covering inner left | SCHWARZ | 1 | 51328138877 | $63.78 | Shop at ECS Tuning | ||||
| 04 | Covering inner right | SCHWARZ | 1 | 51328138878 | $63.78 | ENDED | Shop at ECS Tuning | |||
| 05 | Covering column-center lower left | SCHWARZ | 1 | 51438138859 | $24.59 | Shop at ECS Tuning | ||||
| 05 | Trim panel, right lower centre column | SCHWARZ | 1 | 51438138860 | $24.59 | Shop at ECS Tuning | ||||
| 05 | Covering column-center lower left | SILBERGRAU | 1 | 51438138861 | $24.59 | Shop at ECS Tuning | ||||
| 05 | Trim panel, right lower centre column | SILBERGRAU | 1 | 51438138862 | $24.59 | Shop at ECS Tuning | ||||
| 05 | Covering column-center lower left | SILBERGR.HELL | 1 | 51438138863 | $25.67 | Shop at ECS Tuning | ||||
| 05 | Trim panel, right lower centre column | SILBERGR.HELL | 1 | 51438138864 | $25.67 | ENDED | Shop at ECS Tuning | |||
| 05 | Covering column-center lower left | ULTRAMARIN | 1 | 51438138865 | $25.67 | ENDED | Shop at ECS Tuning | |||
| 05 | Trim panel, right lower centre column | ULTRAMARIN | 1 | 51438138866 | $25.67 | Shop at ECS Tuning | ||||
| 05 | Covering column-center lower left | PERGAMENT | 1 | 51438138867 | $24.59 | ENDED | Shop at ECS Tuning | |||
| 05 | Trim panel, right lower centre column | PERGAMENT | 1 | 51438138868 | $24.59 | ENDED | Shop at ECS Tuning | |||
| 06 | Covering column-center top left | SILBERGRAU | 1 | 51438138853 | $53.02 | Shop at ECS Tuning | ||||
| 06 | Covering column-center top right | SILBERGRAU | 1 | 51438138854 | $53.02 | ENDED | Shop at ECS Tuning | |||
| 06 | Covering column-center top left | PERGAMENT | 1 | 51438138855 | $53.02 | ENDED | Shop at ECS Tuning | |||
| 06 | Covering column-center top right | PERGAMENT | 1 | 51438138856 | $53.02 | Shop at ECS Tuning | ||||
| 09 | Covering left | SCHWARZ | 1 | 51431973431 | $12.94 | Shop at ECS Tuning | ||||
| 09 | Covering right | SCHWARZ | 1 | 51431973432 | $12.94 | Shop at ECS Tuning | ||||
| 09 | Covering left | ULTRAMARIN | 1 | 51438126465 | $10.92 | ENDED | Shop at ECS Tuning | |||
| 09 | Covering right | ULTRAMARIN | 1 | 51438126466 | $8.37 | ENDED | Shop at ECS Tuning | |||
| 09 | Covering left | SILBERGRAU | 1 | 51438139367 | $10.59 | Shop at ECS Tuning | ||||
| 09 | Covering right | SILBERGRAU | 1 | 51438139368 | $10.59 | Shop at ECS Tuning | ||||
| 09 | Covering left | SILBERGRAU | 1 | 51438148873 | ENDED | Shop at ECS Tuning | ||||
| 09 | Covering right | SILBERGRAU | 1 | 51438148874 | ENDED | Shop at ECS Tuning | ||||
| 09 | Covering right | PERGAMENT | 1 | 51438148876 | ENDED | Shop at ECS Tuning | ||||
| 10 | Covering inner left | 1 | 51348120101 | $38.50 | ENDED | Shop at ECS Tuning | ||||
| 10 | Covering inner right | 1 | 51348120102 | $49.28 | Shop at ECS Tuning | |||||
| For vehicles with Roller sun shield |
=Yes |
|||||||||
| 10 | Covering inner left | 1 | 51348120101 | $38.50 | ENDED | Shop at ECS Tuning | ||||
| 10 | Covering inner right | 1 | 51348120102 | $49.28 | Shop at ECS Tuning | |||||
| 11 | Covering left | 1 | 51348120105 | $27.03 | Shop at ECS Tuning | |||||
| 11 | Covering right | 1 | 51348120106 | $27.03 | ENDED | Shop at ECS Tuning | ||||
| 12 | Trim panel column, rear left | SILBERGRAU | 1 | 51438149059 | $62.53 | Shop at ECS Tuning | ||||
| 12 | Trim panel column, rear right | SILBERGRAU | 1 | 51438149060 | $62.53 | Shop at ECS Tuning | ||||
| 12 | Trim panel column, rear left | PERGAMENT | 1 | 51438149061 | $62.53 | Shop at ECS Tuning | ||||
| 12 | Trim panel column, rear right | PERGAMENT | 1 | 51438149062 | $59.10 | ENDED | Shop at ECS Tuning | |||
| 13 | Trim panel column, rear left | SCHWARZ | 1 | 51438120855 | $126.39 | Shop at ECS Tuning | ||||
| 13 | Trim panel column, rear right | SCHWARZ | 1 | 51438120856 | $126.39 | ENDED | Shop at ECS Tuning | |||
| 13 | Trim panel column, rear left | SILBERGRAU | 1 | 51438120857 | $132.80 | Shop at ECS Tuning | ||||
| 13 | Trim panel column, rear right | SILBERGRAU | 1 | 51438120858 | $126.39 | ENDED | Shop at ECS Tuning | |||
| 13 | Trim panel column, rear left | ULTRAMARIN | 1 | 51438120859 | $198.65 | ENDED | Shop at ECS Tuning | |||
| 13 | Trim panel column, rear right | ULTRAMARIN | 1 | 51438120860 | $198.65 | ENDED | Shop at ECS Tuning | |||
| 13 | Trim panel column, rear left | PERGAMENT | 1 | 51438120861 | $126.39 | ENDED | Shop at ECS Tuning | |||
| 13 | Trim panel column, rear right | PERGAMENT | 1 | 51438120862 | $126.39 | ENDED | Shop at ECS Tuning | |||
| 15 | Tie-down ring | SCHWARZ | 4 | 51478149000 | $17.14 | ENDED | Shop at ECS Tuning | |||
| 15 | Tie-down ring | SILBERGRAU | 4 | 51478149001 | $17.14 | ENDED | Shop at ECS Tuning | |||
| 15 | Tie-down ring | PERGAMENT | 4 | 51478149003 | $17.14 | Shop at ECS Tuning | ||||
Notes
- ENDED = the part has been discontinued (no longer available).
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E34 525ix Interior trims and panels?
- This technical diagram illustrates the Interior trims and panels within the Vehicle trim group for the 5 Series E34 525ix produced during 1996. It provides a detailed exploded view of the components, identifying key parts such as the Covering apron left (Part #51438148643).
- Which models use the hardware listed in this Interior trims and panels?
- The hardware and components featured in the Interior trims and panels are specific to the 5 Series E34 525ix produced during 1996. These technical specifications ensure that parts like the Covering apron left (51438148643) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Interior trims and panels assembly?
- Each item in the Interior trims and panels corresponds to the numbered list below the illustration. For the 5 Series E34 525ix, you can identify the Covering apron left by locating its position on the schematic, which then links to the official BMW part number 51438148643 for the Vehicle trim section.
