Storing partition for BMW 5 Series E34 524td (1991)

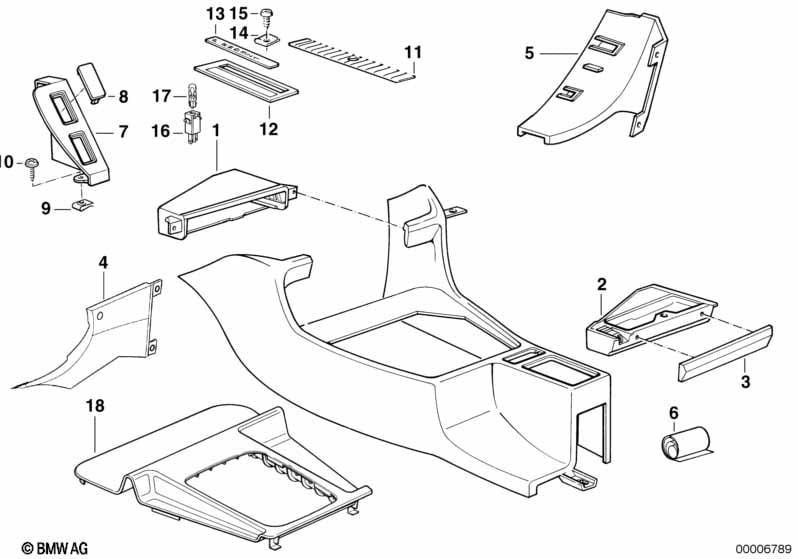

This Storing partition technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 524td. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1991.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Frame ashtray front | 1 | 51169061172 | $47.43 | Shop at ECS Tuning | |||||
| 02 | Ashtray front | SILBERGRAU | 1 | 51162252571 | $190.69 | ENDED | Shop at ECS Tuning | |||
| 03 | Covering ashtray | SCHWARZ | 1 | 51161949512 | $16.65 | Shop at ECS Tuning | ||||
| 03 | Covering ashtray | KARMESINROT | 1 | 09/1988 | 51168117484 | $16.63 | ENDED | Shop at ECS Tuning | ||
| 03 | Covering ashtray | SILBERGRAU | 1 | 09/1990 | 51168138081 | $16.65 | ENDED | Shop at ECS Tuning | ||
| 03 | Covering ashtray | ULTRAMARIN | 1 | 09/1990 | 51168138082 | $16.63 | ENDED | Shop at ECS Tuning | ||
| 03 | Covering ashtray | PERGAMENT | 1 | 09/1990 | 51168138083 | $16.65 | ENDED | Shop at ECS Tuning | ||
| 03 | Covering ashtray | BRASIL | 1 | 09/1990 | 51168138084 | $16.63 | ENDED | Shop at ECS Tuning | ||
| 03 | Covering ashtray | SILBERGRAU HELL | 1 | 09/1990 | 51168138454 | $16.65 | ENDED | Shop at ECS Tuning | ||
| 04 | Trim panel lower left | SCHWARZ | 1 | 51451978049 | ENDED | Shop at ECS Tuning | ||||
| For vehicles with Partial leather equipment and Wooden trim |
=Yes =Yes |
|||||||||
| 04 | Trim panel lower left | SCHWARZ | 1 | 51458117791 | $46.85 | ENDED | Shop at ECS Tuning | |||
| 04 | Trim panel lower left | KARMESINROT | 1 | 51458126211 | ENDED | Shop at ECS Tuning | ||||
| 04 | Trim panel lower left | SILBERGRAU | 1 | 09/1990 | 51452252365 | $84.86 | ENDED | Shop at ECS Tuning | ||
| 04 | Trim panel lower left | SILBERGRAU HELL | 1 | 09/1990 | 51458138213 | $46.85 | ENDED | Shop at ECS Tuning | ||
| 04 | Trim panel lower left | ULTRAMARIN | 1 | 09/1990 | 51458138215 | ENDED | Shop at ECS Tuning | |||
| 04 | Trim panel lower left | PERGAMENT | 1 | 09/1990 | 51458138217 | $46.85 | ENDED | Shop at ECS Tuning | ||
| 04 | Trim panel lower left | BRASIL | 1 | 09/1990 | 51458138219 | ENDED | Shop at ECS Tuning | |||
| 05 | Trim panel lower right | SCHWARZ | 1 | 51451978062 | $75.85 | ENDED | Shop at ECS Tuning | |||
| 05 | Trim panel lower right | KARMESINROT | 1 | 09/1989 | 51458117832 | ENDED | Shop at ECS Tuning | |||
| 05 | Trim panel lower right | SILBERGRAU HELL | 1 | 09/1990 | 51458138238 | ENDED | Shop at ECS Tuning | |||
| 05 | Trim panel lower right | SILBERGRAU | 1 | 09/1990 | 51458138246 | ENDED | Shop at ECS Tuning | |||
| 05 | Trim panel lower right | ULTRAMARIN | 1 | 09/1990 | 51458138438 | $79.24 | ENDED | Shop at ECS Tuning | ||
| 05 | Trim panel lower right | PERGAMENT | 1 | 09/1990 | 51458138440 | $75.85 | ENDED | Shop at ECS Tuning | ||
| 05 | Trim panel lower right | BRASIL | 1 | 09/1990 | 51458138442 | ENDED | Shop at ECS Tuning | |||
| 06 | Imitation leather | BRASIL | X | 51928138497 | $47.15 | ENDED | Shop at ECS Tuning | |||
| 06 | Floor covering | KARMESINROT | X | 09/1988 | 51928114536 | ENDED | Shop at ECS Tuning | |||
| 06 | Floor covering | ANTHRAZIT`91 | X | 09/1990 | 51928124416 | $118.23 | ENDED | Shop at ECS Tuning | ||
| 06 | Floor covering | ULTRAMARIN | X | 09/1990 | 51928124418 | $107.69 | ENDED, +core | Shop at ECS Tuning | ||
| 06 | Floor covering | PERGAMENT | X | 09/1990 | 51928145529 | $141.73 | ENDED | Shop at ECS Tuning | ||
| 06 | Floor covering | SILBERGRAU | X | 09/1990 | 51928152793 | $154.98 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering left | SCHWARZ | 1 | 51168181525 | $8.22 | Shop at ECS Tuning | ||||
| 07 | Covering left | KARMESINROT | 1 | 09/1988 | 51168117171 | $10.49 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering left | SILBERGRAU HELL | 1 | 09/1990 | 51168138313 | $7.08 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering left | SILBERGRAU | 1 | 09/1990 | 51168138315 | $7.08 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering left | ULTRAMARIN | 1 | 09/1990 | 51168138317 | ENDED | Shop at ECS Tuning | |||
| 07 | Covering left | PERGAMENT | 1 | 09/1990 | 51168138319 | $7.08 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering left | BRASIL | 1 | 09/1990 | 51168138321 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather trim ONLY APPLIES TO ASC/EDC/PDC |
=Yes |
|||||||||
| 07 | Covering left | SCHWARZ | 1 | 51168126240 | $55.66 | ENDED | Shop at ECS Tuning | |||
| 07 | Covering left | KARMESINROT | 1 | 51168126244 | ENDED | Shop at ECS Tuning | ||||
| 07 | Covering left | SILBERGRAU | 1 | 51168148981 | $88.44 | ENDED | Shop at ECS Tuning | |||
| 07 | Covering left | SILBERGRAU HELL | 1 | 09/1990 | 51168138351 | $88.44 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering left | ULTRAMARIN | 1 | 09/1990 | 51168138353 | ENDED | Shop at ECS Tuning | |||
| 07 | Covering left | PERGAMENT | 1 | 09/1990 | 51168138355 | $88.44 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering left | BRASIL | 1 | 09/1990 | 51168138357 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather trim Buffalo ONLY APPLIES TO ASC/EDC/PDC |
=Yes |
|||||||||
| 07 | Covering left | HAVANNA '88 | 1 | 51168126246 | ENDED | Shop at ECS Tuning | ||||
| 07 | Covering left | SIAMGRAU '88 | 1 | 51168126247 | ENDED | Shop at ECS Tuning | ||||
| 07 | Covering left | ANTHRAZIT`91 | 1 | 51168138367 | ENDED | Shop at ECS Tuning | ||||
| 07 | Covering left | BRASIL | 1 | 51168138369 | ENDED | Shop at ECS Tuning | ||||
| 08 | Cover | SCHWARZ | X | 51161963979 | $1.54 | Shop at ECS Tuning | ||||
| 08 | Cover | KARMESINROT | X | 09/1988 | 51168117170 | $2.23 | ENDED | Shop at ECS Tuning | ||
| 08 | Cover | SILBERGRAU HELL | X | 09/1990 | 51168141314 | $2.02 | Shop at ECS Tuning | |||
| 08 | Cover | SILBERGRAU | X | 09/1990 | 51168141316 | ENDED | Shop at ECS Tuning | |||
| 08 | Cover | ULTRAMARIN | X | 09/1990 | 51168141318 | ENDED | Shop at ECS Tuning | |||
| 08 | Cover | PERGAMENT | X | 09/1990 | 51168141320 | $2.02 | Shop at ECS Tuning | |||
| 08 | Cover | BRASIL | X | 09/1990 | 51168141322 | $2.23 | ENDED | Shop at ECS Tuning | ||
| 09 | Body nut | ST4,2-2 | 2 | 07129904245 | $0.25 | Shop at ECS Tuning | ||||
| 10 | Fillister head self-tapping screw | ST4,2X19 | 2 | 51431874616 | $0.39 | Shop at ECS Tuning | ||||
| 11 | Sliding cover | 1 | 51161938352 | $3.92 | Shop at ECS Tuning | |||||
| 12 | Cover, gear selecting lever | 1 | 51161938351 | $23.72 | ENDED | Shop at ECS Tuning | ||||
| 13 | 4-speed gear indicator cover | 1 | 51161948047 | $19.85 | Shop at ECS Tuning | |||||
| 14 | Body nut | ST2,9-2 | 2 | 07129925704 | ENDED | Shop at ECS Tuning | ||||
| 15 | Fillister head self-tapping screw | B2,9X13 | 2 | 51211865837 | $5.55 | Shop at ECS Tuning | ||||
Notes
- ENDED = the part has been discontinued (no longer available).
- +core = plus core charge (possibility of a return of the old part)
