Interior trim lateral for BMW 5 Series E34 540i (1995)

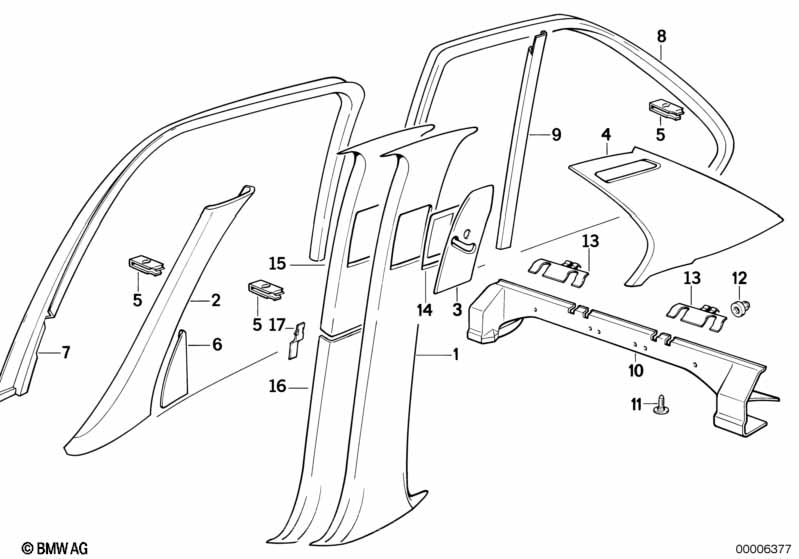

This Interior trim lateral technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 540i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1995.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Covering column-center left | SCHWARZ | 1 | 51431973407 | $73.44 | Shop at ECS Tuning | ||||
| 01 | Covering column-center right | SCHWARZ | 1 | 51431973408 | $73.44 | ENDED | Shop at ECS Tuning | |||
| 01 | Covering column-center left | SILBERGRAU | 1 | 09/1990 | 51438137911 | $73.44 | ENDED | Shop at ECS Tuning | ||
| 01 | Covering column-center right | SILBERGRAU | 1 | 09/1990 | 51438137912 | $73.44 | Shop at ECS Tuning | |||
| 01 | Covering column-center left | ULTRAMARIN | 1 | 09/1990 | 51438137913 | $73.44 | ENDED | Shop at ECS Tuning | ||
| 01 | Covering column-center right | ULTRAMARIN | 1 | 09/1990 | 51438137914 | $90.68 | ENDED | Shop at ECS Tuning | ||
| 01 | Covering column-center left | PERGAMENT | 1 | 09/1990 | 51438137915 | $73.44 | ENDED | Shop at ECS Tuning | ||
| 01 | Covering column-center right | PERGAMENT | 1 | 09/1990 | 51438137916 | $73.44 | ENDED | Shop at ECS Tuning | ||
| 01 | Covering column-center left | SILBERGRAU HELL | 1 | 09/1990 | 51438138969 | $93.52 | ENDED | Shop at ECS Tuning | ||
| 01 | Covering column-center right | SILBERGRAU HELL | 1 | 09/1990 | 51438138970 | $93.52 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering apron left | SCHWARZ | 1 | 09/1990 | 51432235279 | $52.41 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering apron right | SCHWARZ | 1 | 09/1990 | 51432235280 | $50.16 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering apron left | SILBERGRAU | 1 | 09/1990 | 51438148643 | $66.87 | Shop at ECS Tuning | |||
| 02 | Covering apron right | SILBERGRAU | 1 | 09/1990 | 51438148644 | $69.54 | Shop at ECS Tuning | |||
| 02 | Covering apron left | PERGAMENT | 1 | 09/1990 | 51438148645 | $69.54 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering apron right | PERGAMENT | 1 | 09/1990 | 51438148646 | $69.54 | Shop at ECS Tuning | |||
| 03 | Covering left | SCHWARZ | 1 | 51431973431 | $12.94 | Shop at ECS Tuning | ||||
| 03 | Covering right | SCHWARZ | 1 | 51431973432 | $12.94 | Shop at ECS Tuning | ||||
| 03 | Covering left | ULTRAMARIN | 1 | 09/1990 | 51438126465 | $10.92 | ENDED | Shop at ECS Tuning | ||
| 03 | Covering right | ULTRAMARIN | 1 | 09/1990 | 51438126466 | $8.37 | ENDED | Shop at ECS Tuning | ||
| 03 | Covering left | BRASIL | 1 | 09/1990 | 51438126467 | ENDED | Shop at ECS Tuning | |||
| 03 | Covering right | BRASIL | 1 | 09/1990 | 51438126468 | ENDED | Shop at ECS Tuning | |||
| 03 | Covering left | SILBERGRAU | 1 | 09/1990 | 51438139367 | $10.59 | Shop at ECS Tuning | |||
| 03 | Covering right | SILBERGRAU | 1 | 09/1990 | 51438139368 | $10.59 | Shop at ECS Tuning | |||
| 03 | Covering left | SILBERGRAU HELL | 1 | 09/1990 | 51438148005 | $11.11 | Shop at ECS Tuning | |||
| 03 | Covering right | SILBERGRAU HELL | 1 | 09/1990 | 51438148006 | $8.37 | ENDED | Shop at ECS Tuning | ||
| 04 | Trim panel column, rear left | SCHWARZ | 1 | 09/1990 | 51432235285 | $83.51 | ENDED | Shop at ECS Tuning | ||
| 04 | Trim panel column, rear right | SCHWARZ | 1 | 09/1990 | 51432235286 | $83.88 | ENDED | Shop at ECS Tuning | ||
| 04 | Trim panel column, rear left | SILBERGRAU | 1 | 09/1990 | 51438126453 | $86.36 | Shop at ECS Tuning | |||
| 04 | Trim panel column, rear right | SILBERGRAU | 1 | 09/1990 | 51438126454 | $86.36 | Shop at ECS Tuning | |||
| 04 | Trim panel column, rear left | PERGAMENT | 1 | 09/1990 | 51438126455 | $86.36 | Shop at ECS Tuning | |||
| 04 | Trim panel column, rear right | PERGAMENT | 1 | 09/1990 | 51438126456 | $86.36 | Shop at ECS Tuning | |||
| 05 | Clip | X | 09/1990 | 51437194187 | $1.98 | Shop at ECS Tuning | ||||
| 06 | Covering inner left | SCHWARZ | 1 | 09/1990 | 51328138885 | $7.80 | Shop at ECS Tuning | |||
| 06 | Covering inner right | SCHWARZ | 1 | 09/1990 | 51328138886 | $7.80 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering inner left | SCHWARZ | 1 | 09/1990 | 51328138877 | $63.78 | Shop at ECS Tuning | |||
| 07 | Covering inner right | SCHWARZ | 1 | 09/1990 | 51328138878 | $63.78 | ENDED | Shop at ECS Tuning | ||
| 08 | Covering inner left | SCHWARZ | 1 | 09/1990 | 51348138879 | $59.02 | Shop at ECS Tuning | |||
| 08 | Covering inner right | SCHWARZ | 1 | 09/1990 | 51348138880 | $59.02 | Shop at ECS Tuning | |||
| For vehicles with Roller sun shield |
=Yes |
|||||||||
| 08 | Covering inner left | SCHWARZ | 1 | 09/1990 | 51348138881 | $61.62 | Shop at ECS Tuning | |||
| 08 | Covering inner right | SCHWARZ | 1 | 09/1990 | 51348138882 | $61.62 | ENDED | Shop at ECS Tuning | ||
| 09 | Covering left | SCHWARZ | 1 | 09/1990 | 51348138883 | $28.32 | Shop at ECS Tuning | |||
| 09 | Covering right | SCHWARZ | 1 | 09/1990 | 51348138884 | $28.32 | Shop at ECS Tuning | |||
| For vehicles with Through-loading facility |
=Yes |
|||||||||
| 10 | Covering rear left | SCHWARZ | 1 | 51468181689 | $38.22 | ENDED | Shop at ECS Tuning | |||
| 10 | Covering rear right | SCHWARZ | 1 | 51468181690 | $95.70 | ENDED | Shop at ECS Tuning | |||
| 11 | Clamp | 1 | 51468110359 | $0.74 | ENDED | Shop at ECS Tuning | ||||
| 12 | Plastic nut for coarse threaded pin | M6 | 1 | 07147336362 | Shop at ECS Tuning | |||||
| 13 | Covering cap | 1 | 51468110927 | $0.92 | Shop at ECS Tuning | |||||
| 14 | Frame | SCHWARZ | 2 | 51431973423 | $2.50 | ENDED | Shop at ECS Tuning | |||
| 14 | Frame | 0394SILBGR.HELL | 2 | 51438138000 | $2.24 | Shop at ECS Tuning | ||||
| 14 | Frame | SILBERGRAU | 2 | 09/1990 | 51438137919 | $2.50 | Shop at ECS Tuning | |||
| 14 | Frame | ULTRAMARIN | 2 | 09/1990 | 51438137920 | $2.23 | Shop at ECS Tuning | |||
| 14 | Frame | PERGAMENT | 2 | 09/1990 | 51438137921 | $2.50 | Shop at ECS Tuning | |||
| 15 | Covering column-center top left | SILBERGRAU | 1 | 02/1992 | 51438138853 | $53.02 | Shop at ECS Tuning | |||
| 15 | Covering column-center top right | SILBERGRAU | 1 | 02/1992 | 51438138854 | $53.02 | ENDED | Shop at ECS Tuning | ||
| 15 | Covering column-center top left | PERGAMENT | 1 | 02/1992 | 51438138855 | $53.02 | ENDED | Shop at ECS Tuning | ||
| 15 | Covering column-center top right | PERGAMENT | 1 | 02/1992 | 51438138856 | $53.02 | Shop at ECS Tuning | |||
| 16 | Covering column-center lower left | SCHWARZ | 1 | 02/1992 | 51438138859 | $24.59 | Shop at ECS Tuning | |||
| 16 | Trim panel, right lower centre column | SCHWARZ | 1 | 02/1992 | 51438138860 | $24.59 | Shop at ECS Tuning | |||
| 16 | Covering column-center lower left | SILBERGRAU | 1 | 02/1992 | 51438138861 | $24.59 | Shop at ECS Tuning | |||
| 16 | Trim panel, right lower centre column | SILBERGRAU | 1 | 02/1992 | 51438138862 | $24.59 | Shop at ECS Tuning | |||
| 16 | Covering column-center lower left | SILBERGR.HELL | 1 | 02/1992 | 51438138863 | $25.67 | Shop at ECS Tuning | |||
| 16 | Trim panel, right lower centre column | SILBERGR.HELL | 1 | 02/1992 | 51438138864 | $25.67 | ENDED | Shop at ECS Tuning | ||
| 16 | Covering column-center lower left | ULTRAMARIN | 1 | 02/1992 | 51438138865 | $25.67 | ENDED | Shop at ECS Tuning | ||
| 16 | Trim panel, right lower centre column | ULTRAMARIN | 1 | 02/1992 | 51438138866 | $25.67 | Shop at ECS Tuning | |||
| 16 | Covering column-center lower left | PERGAMENT | 1 | 02/1992 | 51438138867 | $24.59 | ENDED | Shop at ECS Tuning | ||
| 16 | Trim panel, right lower centre column | PERGAMENT | 1 | 02/1992 | 51438138868 | $24.59 | ENDED | Shop at ECS Tuning | ||
| 17 | Holder | 1 | 51431938230 | $0.32 | ENDED | Shop at ECS Tuning | ||||
Notes
- ENDED = the part has been discontinued (no longer available).
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E34 540i Interior trim lateral?
- This technical diagram illustrates the Interior trim lateral within the Vehicle trim group for the 5 Series E34 540i produced during 1995. It provides a detailed exploded view of the components, identifying key parts such as the Covering column-center left (Part #51431973407).
- Which models use the hardware listed in this Interior trim lateral?
- The hardware and components featured in the Interior trim lateral are specific to the 5 Series E34 540i produced during 1995. These technical specifications ensure that parts like the Covering column-center left (51431973407) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Interior trim lateral assembly?
- Each item in the Interior trim lateral corresponds to the numbered list below the illustration. For the 5 Series E34 540i, you can identify the Covering column-center left by locating its position on the schematic, which then links to the official BMW part number 51431973407 for the Vehicle trim section.
