Door trim, rear for BMW 3 Series E36 320i (1996)

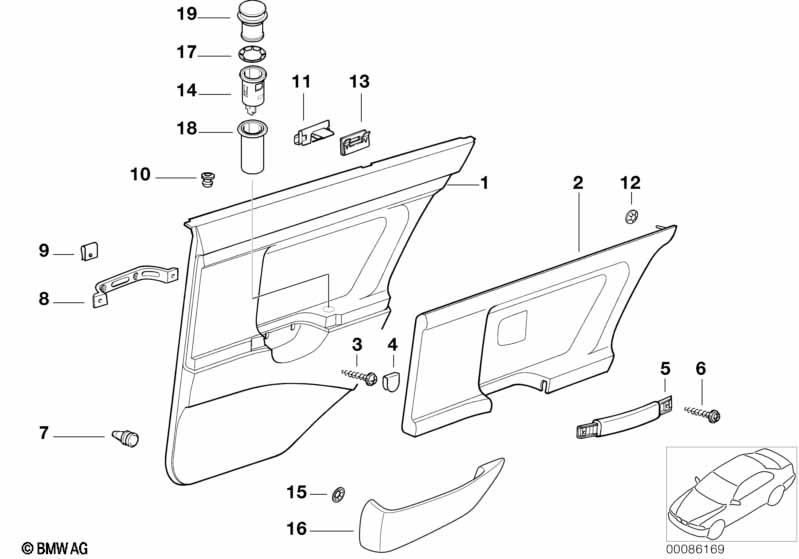

This Door trim, rear technical drawing provides a detailed breakdown of the assembly for the 3 Series E36 320i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1996.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Door trim panel, rear, left | SCHWARZ | 1 | 51428180265 | ENDED | Shop at ECS Tuning | ||||
| ONLY IN CONJUNCTION WITH DOOR PANEL INSERT |
||||||||||
| 01 | Door trim panel, rear, right | SCHWARZ | 1 | 51428180266 | ENDED | Shop at ECS Tuning | ||||
| ONLY IN CONJUNCTION WITH DOOR PANEL INSERT |
||||||||||
| 01 | Door trim panel, rear, left | BEIGE | 1 | 51428180267 | ENDED | Shop at ECS Tuning | ||||
| ONLY IN CONJUNCTION WITH DOOR PANEL INSERT |
||||||||||
| 01 | Door trim panel, rear, right | BEIGE | 1 | 51428180268 | ENDED | Shop at ECS Tuning | ||||
| ONLY IN CONJUNCTION WITH DOOR PANEL INSERT |
||||||||||
| 01 | Door trim panel, rear, left | GRAU | 1 | 51428209071 | ENDED | Shop at ECS Tuning | ||||
| ONLY IN CONJUNCTION WITH DOOR PANEL INSERT |
||||||||||
| 01 | Door trim panel, rear, right | GRAU | 1 | 51428209072 | ENDED | Shop at ECS Tuning | ||||
| ONLY IN CONJUNCTION WITH DOOR PANEL INSERT |
||||||||||
| For vehicles with Leather trim Buffalo |
=Yes |
|||||||||
| 01 | Door lining leather rear left | M7AT ANTHRAZIT | 1 | 51422264757 | $530.10 | ENDED | Shop at ECS Tuning | |||
| ONLY IN CONJUNCTION WITH DOOR PANEL INSERT |
||||||||||
| 01 | Door lining leather rear right | M7AT ANTHRAZIT | 1 | 51422264758 | $530.10 | ENDED | Shop at ECS Tuning | |||
| ONLY IN CONJUNCTION WITH DOOR PANEL INSERT |
||||||||||
| For vehicles with All leather equipment Walknappa |
=Yes |
|||||||||
| 01 | Door lining leather rear left | L7SW SCHWARZ | 1 | 51422258035 | $530.10 | ENDED | Shop at ECS Tuning | |||
| ONLY IN CONJUNCTION WITH DOOR PANEL INSERT |
||||||||||
| 01 | Door lining leather rear right | L7SW SCHWARZ | 1 | 51422258036 | $530.10 | ENDED | Shop at ECS Tuning | |||
| ONLY IN CONJUNCTION WITH DOOR PANEL INSERT |
||||||||||
| 01 | Door lining leather rear left | L7TT DKL.GRAU | 1 | 51422262073 | $814.17 | ENDED | Shop at ECS Tuning | |||
| ONLY IN CONJUNCTION WITH DOOR PANEL INSERT |
||||||||||
| 01 | Door lining leather rear right | L7TT DKL.GRAU | 1 | 51422262074 | $814.17 | ENDED | Shop at ECS Tuning | |||
| ONLY IN CONJUNCTION WITH DOOR PANEL INSERT |
||||||||||
| 01 | Door lining leather rear left | L7SN DKL.BEIGE | 1 | 51422262075 | $530.10 | ENDED | Shop at ECS Tuning | |||
| ONLY IN CONJUNCTION WITH DOOR PANEL INSERT |
||||||||||
| 01 | Door lining leather rear right | L7SN DKL.BEIGE | 1 | 51422262076 | $814.17 | ENDED | Shop at ECS Tuning | |||
| ONLY IN CONJUNCTION WITH DOOR PANEL INSERT |
||||||||||
| 02 | Left door trim panel insert | E7TT GRAU-ANTHR | 1 | 51428254719 | ENDED | Shop at ECS Tuning | ||||
| 02 | Right door trim panel insert | E7TT GRAU-ANTHR | 1 | 51428254720 | ENDED | Shop at ECS Tuning | ||||
| CLOTH VERSION, FLAT TEXTILE KLEE | ||||||||||
| 02 | Left door trim panel insert | C1AT/D6AT ANTH. | 1 | 09/1994 | 51428204605 | $87.25 | Shop at ECS Tuning | |||
| 02 | Right door trim panel insert | C1AT/D6AT ANTH. | 1 | 09/1994 | 51428204606 | $87.25 | Shop at ECS Tuning | |||
| 02 | Left door trim panel insert | C1TT/D6TT GRAU | 1 | 09/1994 | 51428204607 | $87.25 | ENDED | Shop at ECS Tuning | ||
| 02 | Right door trim panel insert | C1TT/D6TT GRAU | 1 | 09/1994 | 51428204608 | $86.49 | ENDED | Shop at ECS Tuning | ||
| 02 | Left door trim panel insert | C1GD/D6GD KL.RO | 1 | 09/1994 | 51428204609 | $86.49 | ENDED | Shop at ECS Tuning | ||
| 02 | Right door trim panel insert | C1GD/D6GD KL.RO | 1 | 09/1994 | 51428204610 | $86.49 | ENDED | Shop at ECS Tuning | ||
| 02 | Left door trim panel insert | C1TK/D6TK TUERK | 1 | 09/1994 | 51428204611 | $86.49 | ENDED | Shop at ECS Tuning | ||
| 02 | Right door trim panel insert | C1TK/D6TK TUERK | 1 | 09/1994 | 51428204612 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Cloth version |
=Yes |
|||||||||
| 02 | Left door trim panel insert | 0503 ANTHRAZIT | 1 | 09/1993 | 51428182595 | $71.42 | Shop at ECS Tuning | |||
| 02 | Right door trim panel insert | 0503 ANTHRAZIT | 1 | 09/1993 | 51428182596 | $71.42 | Shop at ECS Tuning | |||
| 02 | Left door trim panel insert | 0504/C3TT GRAU | 1 | 09/1993 | 51428182597 | $87.25 | ENDED | Shop at ECS Tuning | ||
| 02 | Right door trim panel insert | 0504/C3TT GRAU | 1 | 09/1993 | 51428182598 | $87.25 | Shop at ECS Tuning | |||
| 02 | Left door trim panel insert | 0505/C3SN BEIGE | 1 | 09/1993 | 51428182599 | $87.25 | ENDED | Shop at ECS Tuning | ||
| 02 | Right door trim panel insert | 0505/C3SN BEIGE | 1 | 09/1993 | 51428182600 | $87.25 | ENDED | Shop at ECS Tuning | ||
| 02 | Left door trim panel insert | 0546 ANTHRAZIT | 1 | 09/1993 | 51428182703 | $71.42 | Shop at ECS Tuning | |||
| 02 | Right door trim panel insert | 0546 ANTHRAZIT | 1 | 09/1993 | 51428182704 | $71.42 | Shop at ECS Tuning | |||
| 02 | Left door trim panel insert | 0547 GRAU | 1 | 09/1993 | 51428182705 | $71.42 | Shop at ECS Tuning | |||
| 02 | Right door trim panel insert | 0547 GRAU | 1 | 09/1993 | 51428182706 | $71.42 | Shop at ECS Tuning | |||
| 02 | Left door trim panel insert | 0548 BEIGE | 1 | 09/1993 | 51428182707 | $71.42 | ENDED | Shop at ECS Tuning | ||
| 02 | Right door trim panel insert | 0548 BEIGE | 1 | 09/1993 | 51428182708 | $71.42 | ENDED | Shop at ECS Tuning | ||
| 02 | Left door trim panel insert | 0549BLAUVIOLETT | 1 | 09/1993 | 51428182709 | $71.42 | ENDED | Shop at ECS Tuning | ||
| 02 | Right door trim panel insert | 0549BLAUVIOLETT | 1 | 09/1993 | 51428182710 | $71.42 | ENDED | Shop at ECS Tuning | ||
| 02 | Left door trim panel insert | E7OL OELBLAU | 1 | 09/1996 | 51422491077 | ENDED | Shop at ECS Tuning | |||
| 02 | Right door trim panel insert | E7OL OELBLAU | 1 | 09/1996 | 51422491078 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Side airbag |
=Yes |
|||||||||
| 02 | Left door trim panel insert | P7/P8SW SCHWARZ | 1 | 51428165669 | $151.56 | ENDED | Shop at ECS Tuning | |||
| 02 | Right door trim panel insert | P7/P8SW SCHWARZ | 1 | 51428165670 | $151.56 | ENDED | Shop at ECS Tuning | |||
| 02 | Left door trim panel insert | 0521/515/620 BG | 1 | 51428182743 | $151.56 | ENDED, +core | Shop at ECS Tuning | |||
| 02 | Right door trim panel insert | 0515/521/620 BG | 1 | 51428182744 | $151.56 | ENDED | Shop at ECS Tuning | |||
| 02 | Left door trim panel insert | 0519/0595 GRAU | 1 | 51428182765 | $126.38 | ENDED | Shop at ECS Tuning | |||
| 02 | Right door trim panel insert | 0519/0595 GRAU | 1 | 51428182766 | $126.38 | ENDED | Shop at ECS Tuning | |||
| For vehicles with All leather equipment Walknappa |
=Yes |
|||||||||
| 02 | Left door trim panel insert | L7/N5SW SCHWARZ | 1 | 51422258007 | $294.81 | ENDED | Shop at ECS Tuning | |||
| 02 | Right door trim panel insert | L7/N5SW SCHWARZ | 1 | 51422258008 | $284.02 | ENDED | Shop at ECS Tuning | |||
| 02 | Left door trim panel insert | L7LO LOTOSWEISS | 1 | 51422258013 | $256.68 | ENDED | Shop at ECS Tuning | |||
| 02 | Right door trim panel insert | L7LO LOTOSWEISS | 1 | 51422258014 | $256.68 | ENDED | Shop at ECS Tuning | |||
| 02 | Left door trim panel insert | N5/L7TT HELLGR. | 1 | 51422262057 | $294.81 | ENDED | Shop at ECS Tuning | |||
| 02 | Right door trim panel insert | N5/L7TT HELLGR. | 1 | 51422262058 | $284.02 | ENDED | Shop at ECS Tuning | |||
| 02 | Left door trim panel insert | L7SN BEIGE | 1 | 51422262059 | $294.81 | ENDED | Shop at ECS Tuning | |||
| 02 | Right door trim panel insert | L7SN BEIGE | 1 | 51422262060 | $256.68 | ENDED | Shop at ECS Tuning | |||
| 02 | Left door trim panel insert | L7MA BLAUVIO. | 1 | 51422262061 | $294.81 | ENDED | Shop at ECS Tuning | |||
| 02 | Right door trim panel insert | L7MA BLAUVIO. | 1 | 51422262062 | $284.02 | ENDED | Shop at ECS Tuning | |||
| 02 | Left door trim panel insert | L7/N5GD KL.ROT | 1 | 51422262063 | $256.68 | ENDED | Shop at ECS Tuning | |||
| 02 | Right door trim panel insert | L7/N5GD KL.ROT | 1 | 51422262064 | $256.68 | ENDED | Shop at ECS Tuning | |||
| 02 | Left door trim panel insert | L7HS HASELNUSS | 1 | 51422265125 | $256.68 | ENDED | Shop at ECS Tuning | |||
| 02 | Right door trim panel insert | L7HS HASELNUSS | 1 | 51422265126 | $256.68 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Vinyl version or Leather trim schwarz 0203/0470/0477/0514/0518 |
=Yes =Yes |
|||||||||
| 02 | Left door trim panel insert | P7/P8SW SCHWARZ | 1 | 09/1992 | 51428165669 | $151.56 | ENDED | Shop at ECS Tuning | ||
| 02 | Right door trim panel insert | P7/P8SW SCHWARZ | 1 | 09/1992 | 51428165670 | $151.56 | ENDED | Shop at ECS Tuning | ||
| 02 | Left door trim panel insert | 0521/515/620 BG | 1 | 09/1993 | 51428182743 | $151.56 | ENDED, +core | Shop at ECS Tuning | ||
| 02 | Right door trim panel insert | 0515/521/620 BG | 1 | 09/1993 | 51428182744 | $151.56 | ENDED | Shop at ECS Tuning | ||
| 02 | Left door trim panel insert | 0517/646 BL.VIO | 1 | 09/1993 | 51428182745 | $71.42 | ENDED | Shop at ECS Tuning | ||
| 02 | Right door trim panel insert | 0517/646 BL.VIO | 1 | 09/1993 | 51428182746 | $71.42 | ENDED | Shop at ECS Tuning | ||
| 02 | Left door trim panel insert | 0516/645 SAF.GB | 1 | 09/1993 | 51428182747 | $71.42 | ENDED | Shop at ECS Tuning | ||
| 02 | Right door trim panel insert | 0516/645 SAF.GB | 1 | 09/1993 | 51428182748 | $71.42 | ENDED | Shop at ECS Tuning | ||
| 02 | Left door trim panel insert | 0519/0595 GRAU | 1 | 09/1993 | 51428182765 | $126.38 | ENDED | Shop at ECS Tuning | ||
| 02 | Right door trim panel insert | 0519/0595 GRAU | 1 | 09/1993 | 51428182766 | $126.38 | ENDED | Shop at ECS Tuning | ||
| 02 | Left door trim panel insert | 0520/P7GD KL.RO | 1 | 09/1993 | 51428182767 | $71.42 | ENDED | Shop at ECS Tuning | ||
| 02 | Right door trim panel insert | 0520/P7GD KL.RO | 1 | 09/1993 | 51428182768 | $71.42 | ENDED | Shop at ECS Tuning | ||
| 03 | Fillister head self-tapping screw | ISA ST4.2X13 | 4 | 07147117570 | $0.25 | Shop at ECS Tuning | ||||
| 04 | Cap door lining | SCHWARZ | 4 | 51418132984 | $1.67 | Shop at ECS Tuning | ||||
| 04 | Cap door lining | BEIGE | 4 | 09/1993 | 51418171793 | $1.67 | Shop at ECS Tuning | |||
| 04 | Cap door lining | GRAU | 4 | 09/1993 | 51418171794 | $1.67 | Shop at ECS Tuning | |||
| 05 | Handle left | SCHWARZ | 1 | 09/1992 | 51428165711 | $19.48 | Shop at ECS Tuning | |||
| 05 | Handle right | SCHWARZ | 1 | 09/1992 | 51428165712 | $19.48 | Shop at ECS Tuning | |||
| 05 | Handle left | GRAU | 1 | 09/1993 | 51428182617 | $19.48 | ENDED | Shop at ECS Tuning | ||
| 05 | Handle right | GRAU | 1 | 09/1993 | 51428182618 | $19.48 | ENDED | Shop at ECS Tuning | ||
| 05 | Handle left | BEIGE | 1 | 09/1993 | 51428182619 | $19.48 | ENDED | Shop at ECS Tuning | ||
| 05 | Handle right | BEIGE | 1 | 09/1993 | 51428182620 | $19.48 | ENDED | Shop at ECS Tuning | ||
| 05 | Handle left | KLASSISCHROT | 1 | 09/1993 | 51428182665 | $16.18 | ENDED | Shop at ECS Tuning | ||
| 05 | Handle right | KLASSISCHROT | 1 | 09/1993 | 51428182666 | $16.18 | ENDED | Shop at ECS Tuning | ||
| 05 | Handle left | TUERKIS | 1 | 09/1993 | 51428182667 | $16.18 | ENDED | Shop at ECS Tuning | ||
| 05 | Handle right | TUERKIS | 1 | 09/1993 | 51428182668 | $16.18 | ENDED | Shop at ECS Tuning | ||
| 05 | Handle left | BLAUVIOLETT | 1 | 09/1993 | 51428182713 | $16.18 | ENDED | Shop at ECS Tuning | ||
| 05 | Handle right | BLAUVIOLETT | 1 | 09/1993 | 51428182714 | $16.18 | ENDED | Shop at ECS Tuning | ||
| 05 | Handle left | SAFRANGELB | 1 | 09/1993 | 51428182755 | $16.18 | ENDED | Shop at ECS Tuning | ||
| 05 | Handle right | SAFRANGELB | 1 | 09/1993 | 51428182756 | $16.18 | ENDED | Shop at ECS Tuning | ||
| 05 | Handle left | HELLGRAU | 1 | 09/1993 | 51428182769 | $19.48 | ENDED | Shop at ECS Tuning | ||
| 05 | Handle right | HELLGRAU | 1 | 09/1993 | 51428182770 | $19.48 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Wooden trim SA 773 |
=Yes |
|||||||||
| 05 | Handle left | NUSSBAUM-WURZEL | 1 | 51422261135 | $154.68 | Shop at ECS Tuning | ||||
| 05 | Handle right | NUSSBAUM-WURZEL | 1 | 51422261136 | $154.68 | Shop at ECS Tuning | ||||
| For vehicles with Fine wood trim and Wooden trim |
S738A=Yes =Yes |
|||||||||
| 05 | Handle left | EIBE CLUB | 1 | 51422261303 | $160.70 | ENDED | Shop at ECS Tuning | |||
| 05 | Handle right | EIBE CLUB | 1 | 51422261304 | $160.70 | ENDED | Shop at ECS Tuning | |||
| 06 | Torx bolt | 4,8X13 | 4 | 51418119726 | $0.22 | Shop at ECS Tuning | ||||
| 07 | Clip Natur | X | 51411973500 | $0.24 | Shop at ECS Tuning | |||||
| 07 | Clamp | X | 51438189313 | $0.35 | Shop at ECS Tuning | |||||
| 08 | Bar left | 1 | 51428122261 | $4.55 | Shop at ECS Tuning | |||||
| 08 | Bar right | 1 | 51428122262 | $4.55 | ENDED | Shop at ECS Tuning | ||||
| 09 | Body nut | ST4,2-1-ZNS3 | 4 | 07129904220 | $0.09 | Shop at ECS Tuning | ||||
| 10 | Bush | D=13MM | 2 | 09/1992 | 51418144139 | $0.50 | Shop at ECS Tuning | |||
| 11 | Clamp | 4 | 51221960252 | $0.85 | Shop at ECS Tuning | |||||
| 12 | Circlip | D=4MM | X | 51418144600 | $0.40 | Shop at ECS Tuning | ||||
| 13 | Repair clip | X | 51418122408 | $0.95 | Shop at ECS Tuning | |||||
| 14 | Cigarette lighter socket | 2 | 61346973036 | $4.23 | Shop at ECS Tuning | |||||
| 15 | Spring nut | X | 64111364257 | $0.62 | Shop at ECS Tuning | |||||
| 16 | Door pocket, left | SCHWARZ | 1 | 51422258721 | $26.61 | Shop at ECS Tuning | ||||
| 16 | Door pocket, right | SCHWARZ | 1 | 51422258722 | $26.61 | Shop at ECS Tuning | ||||
| 16 | Door pocket, left | N5TT GRAU | 1 | 51422264793 | $26.61 | Shop at ECS Tuning | ||||
| 16 | Door pocket, right | N5TT GRAU | 1 | 51422264794 | $26.61 | Shop at ECS Tuning | ||||
| For vehicles with Leather trim Walknappa |
=Yes |
|||||||||
| 16 | Door pocket, left | L7SW SCHWARZ | 1 | 51422258065 | $75.41 | ENDED | Shop at ECS Tuning | |||
| 16 | Door pocket, right | L7SW SCHWARZ | 1 | 51422258066 | $75.41 | ENDED | Shop at ECS Tuning | |||
| 16 | Door pocket, left | L7TT DKL.GRAU | 1 | 51422262081 | ENDED | Shop at ECS Tuning | ||||
| 16 | Door pocket, right | L7TT DKL.GRAU | 1 | 51422262082 | ENDED | Shop at ECS Tuning | ||||
| 16 | Door pocket, left | L7SN DKL.BEIGE | 1 | 51422262083 | ENDED | Shop at ECS Tuning | ||||
| 16 | Door pocket, right | L7SN DKL.BEIGE | 1 | 51422262084 | ENDED | Shop at ECS Tuning | ||||
| 17 | Clamping spring | 2 | 51432489737 | $8.07 | Shop at ECS Tuning | |||||
| 18 | Support reading lamp | 2 | 51432489736 | $5.04 | Shop at ECS Tuning | |||||
| 19 | Stopper plug-in socket | 2 | 61349316116 | Shop at ECS Tuning | ||||||
Notes
- ENDED = the part has been discontinued (no longer available).
- +core = plus core charge (possibility of a return of the old part)
