Rear door trim panel,leather,side airbag for BMW 5 Series E39 523i (1999)

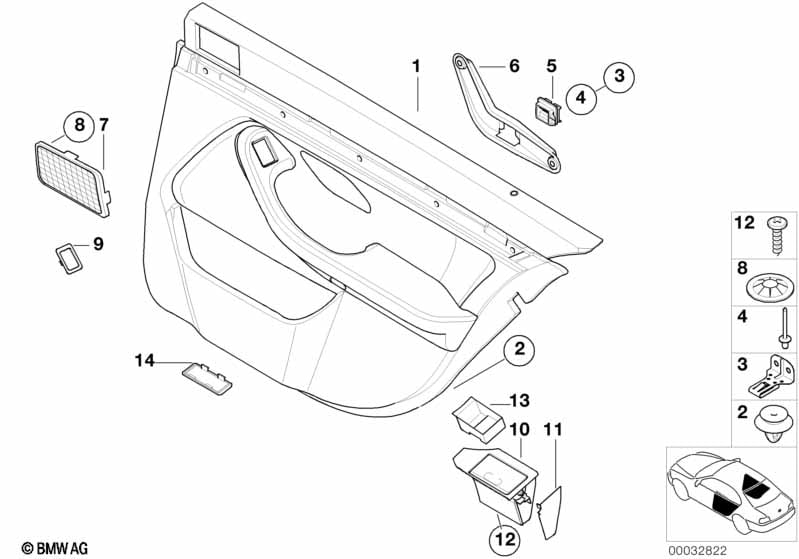

This Rear door trim panel,leather,side airbag technical drawing provides a detailed breakdown of the assembly for the 5 Series E39 523i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1999.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Basic trim panel of leatherette Center cover of leather |
|||||||||
| Leather version Montana Sandbeige O7SN, Steingrün N6GN, Steingrün O7GN, Lightgelb N6LG, Lightgelb O7LG. |
||||||||||
| 01 | Door trim panel, rear, left | LIGHTGELB N6LG | 1 | 09/1998 | 09/2001 | 51428261413 | $853.74 | ENDED | Shop at ECS Tuning | |
| 01 | Door trim panel, rear, right | LIGHTGELB N6LG | 1 | 09/1998 | 09/2001 | 51428261414 | $853.74 | ENDED | Shop at ECS Tuning | |
| 01 | Door trim panel, rear, left | SANDBEIGE O7SN | 1 | 09/1998 | 51427140073 | $853.74 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, right | SANDBEIGE O7SN | 1 | 09/1998 | 51427140074 | $853.74 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, left | STEINGRÜN N6GN | 1 | 09/1998 | 51427140075 | $853.74 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, right | STEINGRÜN N6GN | 1 | 09/1998 | 51427140076 | $853.74 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, left | STEINGRÜN O7GN | 1 | 09/1998 | 51427140077 | $853.74 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, right | STEINGRÜN O7GN | 1 | 09/1998 | 51427140078 | $853.74 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, left | LIGHTGELB O7LG | 1 | 09/1998 | 51427140081 | $853.74 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, right | LIGHTGELB O7LG | 1 | 09/1998 | 51427140082 | $853.74 | ENDED | Shop at ECS Tuning | ||
| LEATHER VERSION MONTANA schwarz N6SW grau N6TT aubergine N6AI sand-beige N6SN sattel-braun N6SY |
||||||||||
| 01 | Door trim panel, rear, left | GRAU | 1 | 09/1997 | 51427140067 | $1008.56 | Shop at ECS Tuning | |||
| 01 | Door trim panel, rear, right | GRAU | 1 | 09/1997 | 51427140068 | $1008.56 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, left | SANDBEIGE | 1 | 09/1997 | 51427140069 | $1008.56 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, right | SANDBEIGE | 1 | 09/1997 | 51427140070 | $1008.56 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, left | SCHWARZ | 1 | 09/1997 | 51427140071 | $1008.56 | Shop at ECS Tuning | |||
| 01 | Door trim panel, rear, right | SCHWARZ | 1 | 09/1997 | 51427140072 | $1008.56 | ENDED | Shop at ECS Tuning | ||
| Leather version Nappa Sandbeige R1SN, Naturbraun N9NG. |
||||||||||
| 01 | Door trim panel, rear, left | NATURBRAUN N9NG | 1 | 09/1998 | 09/2001 | 51428261451 | $853.74 | ENDED | Shop at ECS Tuning | |
| 01 | Door trim panel, rear, right | NATURBRAUN N9NG | 1 | 09/1998 | 09/2001 | 51428261452 | $853.74 | ENDED | Shop at ECS Tuning | |
| Leather version Nappa Sandbeige R1SN, Naturbraun N9NG. matches V6SN with black railing |
||||||||||
| 01 | Door trim panel, rear, left | SANDBEIGE R1SN | 1 | 09/1998 | 09/2001 | 51428261449 | $853.74 | ENDED | Shop at ECS Tuning | |
| 01 | Door trim panel, rear, right | SANDBEIGE R1SN | 1 | 09/1998 | 09/2001 | 51428261450 | $853.74 | ENDED | Shop at ECS Tuning | |
| For vehicles with Roller sun shield LEATHER VERSION MONTANA schwarz N6SW grau N6TT aubergine N6AI sand-beige N6SN sattel-braun N6SY |
=Yes |
|||||||||
| 01 | Door trim panel, rear, left | SANDBEIGE | 1 | 09/1997 | 51427140109 | $1101.41 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, right | SANDBEIGE | 1 | 09/1997 | 51427140110 | $1101.41 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Leather Montana/basic equip/englischgrün |
N6EG=Yes |
|||||||||
| 01 | Door trim panel, rear, left | DUNKELGRUEN | 1 | 09/1997 | 51428237833 | $853.74 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, right | DUNKELGRUEN | 1 | 09/1997 | 51428237834 | $853.74 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Roller sun shield and Shadow-Line Leather version Nappa Sandbeige R1SN, Naturbraun N9NG |
=Yes =Yes |
|||||||||
| 01 | Door trim panel, rear, left | NATURBRAUN N9NG | 1 | 09/1998 | 09/2001 | 51428261459 | $853.74 | ENDED | Shop at ECS Tuning | |
| 01 | Door trim panel, rear, right | NATURBRAUN N9NG | 1 | 09/1998 | 09/2001 | 51428261460 | $853.74 | ENDED | Shop at ECS Tuning | |
| For vehicles with Roller sun shield and Shadow-Line Leather version Nappa Sandbeige R1SN, Naturbraun N9NG. matches V6SN with black railing |
=Yes =Yes |
|||||||||
| 01 | Door trim panel, rear, left | SANDBEIGE R1SN | 1 | 09/1998 | 09/2001 | 51428261457 | $853.74 | ENDED | Shop at ECS Tuning | |
| 01 | Door trim panel, rear, right | SANDBEIGE R1SN | 1 | 09/1998 | 09/2001 | 51428261458 | $853.74 | ENDED | Shop at ECS Tuning | |
| For vehicles with Roller sun shield and Shadow-Line LEATHER VERSION MONTANA schwarz N6SW grau N6TT aubergine N6AI sand-beige N6SN sattel-braun N6SY |
=Yes =Yes |
|||||||||
| 01 | Door trim panel, rear, left | GRAU | 1 | 09/1997 | 51427140167 | $1101.41 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, right | GRAU | 1 | 09/1997 | 51427140168 | $1101.41 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, left | SANDBEIGE | 1 | 09/1997 | 51427140169 | $1101.41 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, right | SANDBEIGE | 1 | 09/1997 | 51427140170 | $1101.41 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, left | SCHWARZ | 1 | 09/1997 | 51427140171 | $1101.41 | Shop at ECS Tuning | |||
| 01 | Door trim panel, rear, right | SCHWARZ | 1 | 09/1997 | 51427140172 | $1101.41 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, left | DUNKELGRUEN | 1 | 09/1997 | 51428237909 | $848.16 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, right | DUNKELGRUEN | 1 | 09/1997 | 51428237910 | $848.16 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Roller sun shield and Shadow-Line LEATHER VERSION MONTANA Sandbeige O7SN, Steingrün N6GN, Steingrün O7GN, Lightgelb N6LG, Lightgelb O7LG |
=Yes =Yes |
|||||||||
| 01 | Door trim panel, rear, left | LIGHTGELB N6LG | 1 | 09/1998 | 09/2001 | 51428261433 | $853.74 | ENDED | Shop at ECS Tuning | |
| 01 | Door trim panel, rear, right | LIGHTGELB N6LG | 1 | 09/1998 | 09/2001 | 51428261434 | $853.74 | ENDED | Shop at ECS Tuning | |
| 01 | Door trim panel, rear, left | SANDBEIGE O7SN | 1 | 09/1998 | 51427140173 | $853.74 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, right | SANDBEIGE O7SN | 1 | 09/1998 | 51427140174 | $853.74 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, left | STEINGRÜN N6GN | 1 | 09/1998 | 51427140175 | $853.74 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, right | STEINGRÜN N6GN | 1 | 09/1998 | 51427140176 | $853.74 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, left | STEINGRÜN O7GN | 1 | 09/1998 | 51427140177 | $853.74 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, right | STEINGRÜN O7GN | 1 | 09/1998 | 51427140178 | $853.74 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, left | LIGHTGELB O7LG | 1 | 09/1998 | 51427140181 | $853.74 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, right | LIGHTGELB O7LG | 1 | 09/1998 | 51427140182 | $853.74 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Roller sun shield and Chrome-Line/SA345 Leather version Nappa Sandbeige R1SN, Naturbraun N9NG |
=Yes =Yes |
|||||||||
| 01 | Door trim panel, rear, left | NATURBRAUN N9NG | 1 | 09/1998 | 09/2001 | 51428261455 | $853.74 | ENDED | Shop at ECS Tuning | |
| 01 | Door trim panel, rear, right | NATURBRAUN N9NG | 1 | 09/1998 | 09/2001 | 51428261456 | $853.74 | ENDED | Shop at ECS Tuning | |
| For vehicles with Roller sun shield and Chrome-Line/SA345 Leather version Nappa Sandbeige R1SN, Naturbraun N9NG. matches V6SN with black railing |
=Yes =Yes |
|||||||||
| 01 | Door trim panel, rear, left | SANDBEIGE R1SN | 1 | 09/1998 | 09/2001 | 51428261453 | $853.74 | ENDED | Shop at ECS Tuning | |
| 01 | Door trim panel, rear, right | SANDBEIGE R1SN | 1 | 09/1998 | 09/2001 | 51428261454 | $853.74 | ENDED | Shop at ECS Tuning | |
| For vehicles with Roller sun shield and Chrome-Line/SA345 LEATHER VERSION MONTANA schwarz N6SW grau N6TT aubergine N6AI sand-beige N6SN sattel-braun N6SY |
=Yes =Yes |
|||||||||
| 01 | Door trim panel, rear, left | GRAU | 1 | 09/1997 | 07/2003 | 51428237927 | $767.25 | ENDED | Shop at ECS Tuning | |
| 01 | Door trim panel, rear, left | GRAU | 1 | 09/1997 | 51427140107 | $1101.41 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, right | GRAU | 1 | 09/1997 | 07/2003 | 51428237928 | $853.74 | ENDED | Shop at ECS Tuning | |
| 01 | Door trim panel, rear, right | GRAU | 1 | 09/1997 | 51427140108 | $1101.41 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, left | SCHWARZ | 1 | 09/1997 | 51427140111 | $1101.41 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, right | SCHWARZ | 1 | 09/1997 | 51427140112 | $1101.41 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, left | DUNKELGRUEN | 1 | 09/1997 | 51428237931 | $853.74 | ENDED | Shop at ECS Tuning | ||
| 01 | Door trim panel, rear, right | DUNKELGRUEN | 1 | 09/1997 | 51428237932 | $853.74 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Roller sun shield and Chrome-Line/SA345 LEATHER VERSION MONTANA Sandbeige O7SN, Steingrün N6GN, Steingrün O7GN, Lightgelb N6LG, Lightgelb O7LG |
=Yes =Yes |
|||||||||
| 01 | Door trim panel, rear, left | LIGHTGELB N6LG | 1 | 09/1998 | 09/2001 | 51428261423 | $853.74 | ENDED | Shop at ECS Tuning | |
| 01 | Door trim panel, rear, right | LIGHTGELB N6LG | 1 | 09/1998 | 09/2001 | 51428261424 | $853.74 | ENDED | Shop at ECS Tuning | |
| 01 | Door trim panel, rear, left | SANDBEIGE O7SN | 1 | 09/1998 | 51427140113 | ENDED | Shop at ECS Tuning | |||
| 01 | Door trim panel, rear, right | SANDBEIGE O7SN | 1 | 09/1998 | 51427140114 | ENDED | Shop at ECS Tuning | |||
| 01 | Door trim panel, rear, left | STEINGRÜN N6GN | 1 | 09/1998 | 51427140115 | ENDED | Shop at ECS Tuning | |||
| 01 | Door trim panel, rear, right | STEINGRÜN N6GN | 1 | 09/1998 | 51427140116 | ENDED | Shop at ECS Tuning | |||
| 01 | Door trim panel, rear, left | STEINGRÜN O7GN | 1 | 09/1998 | 51427140117 | ENDED | Shop at ECS Tuning | |||
| 01 | Door trim panel, rear, right | STEINGRÜN O7GN | 1 | 09/1998 | 51427140118 | ENDED | Shop at ECS Tuning | |||
| 01 | Door trim panel, rear, left | LIGHTGELB O7LG | 1 | 09/1998 | 51427140121 | ENDED | Shop at ECS Tuning | |||
| 01 | Door trim panel, rear, right | LIGHTGELB O7LG | 1 | 09/1998 | 51427140122 | ENDED | Shop at ECS Tuning | |||
| 03 | Grip bracket | 2 | 09/1997 | 51218156538 | $0.92 | Shop at ECS Tuning | ||||
| 04 | Blind rivet | 4 | 09/1997 | 51218199602 | $0.52 | Shop at ECS Tuning | ||||
| 05 | Grip support | 2 | 09/1997 | 51418156532 | $0.77 | Shop at ECS Tuning | ||||
| 06 | Bar left | 1 | 09/1997 | 51428172211 | $7.87 | Shop at ECS Tuning | ||||
| 06 | Bar right | 1 | 09/1997 | 51428172212 | $7.87 | Shop at ECS Tuning | ||||
| 07 | Left rear loudspeaker cover | SCHWARZ | 1 | 09/1997 | 51428196573 | $7.48 | Shop at ECS Tuning | |||
| 07 | Rear right loudspeaker cover | SCHWARZ | 1 | 09/1997 | 51428196574 | $7.48 | Shop at ECS Tuning | |||
| 07 | Left rear loudspeaker cover | MARINEBLAU | 1 | 09/1997 | 51428196575 | $7.53 | ENDED | Shop at ECS Tuning | ||
| 07 | Rear right loudspeaker cover | MARINEBLAU | 1 | 09/1997 | 51428196576 | $7.53 | ENDED | Shop at ECS Tuning | ||
| 07 | Left rear loudspeaker cover | SANDBEIGE | 1 | 09/1997 | 51428196577 | $7.37 | Shop at ECS Tuning | |||
| 07 | Rear right loudspeaker cover | SANDBEIGE | 1 | 09/1997 | 51428196578 | $7.48 | ENDED | Shop at ECS Tuning | ||
| 07 | Left rear loudspeaker cover | DUNKELGRUEN | 1 | 09/1997 | 51428196579 | $7.53 | ENDED | Shop at ECS Tuning | ||
| 07 | Rear right loudspeaker cover | DUNKELGRUEN | 1 | 09/1997 | 51428196580 | $7.48 | ENDED | Shop at ECS Tuning | ||
| 08 | Spring nut | 6 | 09/1997 | 64111364257 | $0.62 | Shop at ECS Tuning | ||||
| 09 | Switch cover | SCHWARZ | 1 | 09/1997 | 51428196561 | $1.06 | Shop at ECS Tuning | |||
| 09 | Switch cover | GRAU | 1 | 09/1997 | 51428196562 | $1.06 | ENDED | Shop at ECS Tuning | ||
| 09 | Switch cover | MARINEBLAU | 1 | 09/1997 | 51428196563 | $1.12 | ENDED | Shop at ECS Tuning | ||
| 09 | Switch cover | SANDBEIGE | 1 | 09/1997 | 51428196564 | $1.06 | ENDED | Shop at ECS Tuning | ||
| 09 | Switch cover | DUNKELGRUEN | 1 | 09/1997 | 51428196565 | $1.12 | ENDED | Shop at ECS Tuning | ||
| 10 | Left rear door ashtray | DUNKELGRUEN | 1 | 09/1997 | 51168200681 | $36.16 | ENDED | Shop at ECS Tuning | ||
| 10 | Right rear door ashtray | DUNKELGRUEN | 1 | 09/1997 | 51168200682 | $36.16 | ENDED | Shop at ECS Tuning | ||
| 10 | Left rear door ashtray | MARINEBLAU | 1 | 09/1997 | 51168200683 | $36.16 | ENDED, +core | Shop at ECS Tuning | ||
| 10 | Right rear door ashtray | MARINEBLAU | 1 | 09/1997 | 51168200684 | $36.16 | ENDED | Shop at ECS Tuning | ||
| 10 | Left rear door ashtray | SCHWARZ | 1 | 09/1997 | 51168205187 | $36.16 | Shop at ECS Tuning | |||
| 10 | Right rear door ashtray | SCHWARZ | 1 | 09/1997 | 51168205188 | $36.16 | Shop at ECS Tuning | |||
| 10 | Left rear door ashtray | GRAU | 1 | 09/1997 | 51168205189 | $36.16 | Shop at ECS Tuning | |||
| 10 | Right rear door ashtray | GRAU | 1 | 09/1997 | 51168205190 | $36.16 | Shop at ECS Tuning | |||
| 10 | Left rear door ashtray | SANDBEIGE | 1 | 09/1997 | 51168205191 | $36.16 | Shop at ECS Tuning | |||
| 10 | Right rear door ashtray | SANDBEIGE | 1 | 09/1997 | 51168205192 | $36.16 | Shop at ECS Tuning | |||
| 11 | Lateral trim panel left | DUNKELGRUEN | 1 | 09/1997 | 51168200685 | $6.51 | ENDED | Shop at ECS Tuning | ||
| 11 | Lateral trim panel right | DUNKELGRUEN | 1 | 09/1997 | 51168200686 | $5.69 | ENDED | Shop at ECS Tuning | ||
| 11 | Lateral trim panel left | MARINEBLAU | 1 | 09/1997 | 51168200687 | $5.69 | ENDED | Shop at ECS Tuning | ||
| 11 | Lateral trim panel right | MARINEBLAU | 1 | 09/1997 | 51168200688 | $5.69 | ENDED | Shop at ECS Tuning | ||
| 11 | Lateral trim panel left | SCHWARZ | 1 | 09/1997 | 51168205193 | $6.51 | ENDED | Shop at ECS Tuning | ||
| 11 | Lateral trim panel right | SCHWARZ | 1 | 09/1997 | 51168205194 | $6.51 | Shop at ECS Tuning | |||
| 11 | Lateral trim panel left | GRAU | 1 | 09/1997 | 51168205195 | $6.51 | ENDED | Shop at ECS Tuning | ||
| 11 | Lateral trim panel right | GRAU | 1 | 09/1997 | 51168205196 | $6.51 | ENDED | Shop at ECS Tuning | ||
| 11 | Lateral trim panel left | SANDBEIGE | 1 | 09/1997 | 51168205197 | $6.51 | Shop at ECS Tuning | |||
| 11 | Lateral trim panel right | SANDBEIGE | 1 | 09/1997 | 51168205198 | $6.51 | ENDED | Shop at ECS Tuning | ||
| 12 | Screw for thermoplastic plastics | 4X16MM | 6 | 09/1997 | 07119900591 | $0.25 | Shop at ECS Tuning | |||
| 13 | Ashtray insert | 2 | 09/1997 | 51429119635 | $20.73 | Shop at ECS Tuning | ||||
| 14 | Cover f footwell light cut-out | SCHWARZ | 2 | 09/1998 | 51418261519 | $4.16 | Shop at ECS Tuning | |||
| 14 | Cover f footwell light cut-out | GRAU | 2 | 09/1998 | 51418261520 | $1.73 | Shop at ECS Tuning | |||
| 14 | Cover f footwell light cut-out | SANDBEIGE | 2 | 09/1998 | 51418261521 | $1.73 | Shop at ECS Tuning | |||
Notes
- ENDED = the part has been discontinued (no longer available).
- +core = plus core charge (possibility of a return of the old part)
