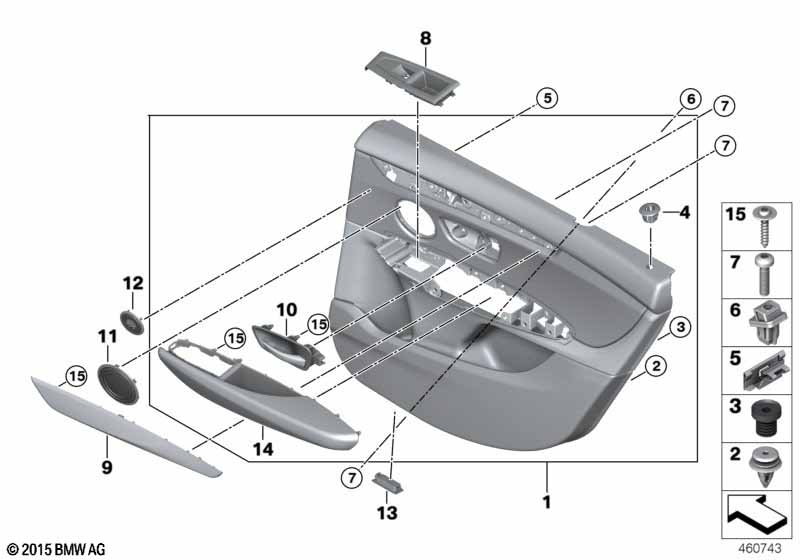

Door trim, rear for BMW 2 Series F46 Gran Tourer 216i (2018)
This Door trim, rear technical drawing provides a detailed breakdown of the assembly for the 2 Series F46 Gran Tourer 216i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2018.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Attention: The aperture for the tweeter must be made at the marked location itself. |
|||||||||
| For vehicles with Fabric Micro Hex./Alcantara/anthracite |
HMAT=Yes |
|||||||||
| 01 | Door trim panel, rear, left | ANTHRAZIT/BLAU | 1 | 51428065559 | Shop at ECS Tuning | |||||
| 01 | Door trim panel, rear, right | ANTHRAZIT/BLAU | 1 | 51428065560 | Shop at ECS Tuning | |||||
| For vehicles with Leather, Dakota, ventilated black |
PDSW=Yes |
|||||||||
| 01 | Door trim panel, rear, left | SCHWARZ/GRAU | 1 | 51427426575 | Shop at ECS Tuning | |||||
| 01 | Door trim panel, rear, right | SCHWARZ/GRAU | 1 | 51427426576 | Shop at ECS Tuning | |||||
| For vehicles with Leather, Dakota, vented/canberra-beige |
PDCY=Yes |
|||||||||
| 01 | Door trim panel, rear, left | BEIGE/GRAU | 1 | 51427426571 | NoS | Shop at ECS Tuning | ||||
| 01 | Door trim panel, rear, right | BEIGE/GRAU | 1 | 51427426572 | Shop at ECS Tuning | |||||
| For vehicles with Fabric Grid/anthracite |
EGAT=Yes |
|||||||||
| 01 | Door trim panel, rear, left | ANTHRAZIT | 1 | 51427426509 | Shop at ECS Tuning | |||||
| 01 | Door trim panel, rear, right | ANTHRAZIT | 1 | 51427426510 | Shop at ECS Tuning | |||||
| For vehicles with Fabric Race/anthracite/gray accent |
ERL1=Yes |
|||||||||
| 01 | Door trim panel, rear, left | ANTHRAZIT/GRAU | 1 | 51427426525 | Shop at ECS Tuning | |||||
| 01 | Door trim panel, rear, right | ANTHRAZIT/GRAU | 1 | 51427426526 | Shop at ECS Tuning | |||||
| For vehicles with Fabric Race/anthracite/red accent |
ERL2=Yes |
|||||||||
| 01 | Door trim panel, rear, left | ANTHRAZIT/ROT | 1 | 51427426527 | Shop at ECS Tuning | |||||
| 01 | Door trim panel, rear, right | ANTHRAZIT/ROT | 1 | 51427426528 | Shop at ECS Tuning | |||||
| For vehicles with Leather Dakota perforated/black/red acc. |
PDL3=Yes |
|||||||||
| 01 | Door trim panel, rear, left | SCHWARZ/ROT | 1 | 51427426539 | NoS | Shop at ECS Tuning | ||||
| 01 | Door trim panel, rear, right | SCHWARZ/ROT | 1 | 51427426540 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Leather Dakota perf./oyster/gray acc. |
PDOA=Yes |
|||||||||
| 01 | Door trim panel, rear, left | OYSTER/GRAU | 1 | 51427426537 | Shop at ECS Tuning | |||||
| 01 | Door trim panel, rear, right | OYSTER/GRAU | 1 | 51427426538 | Shop at ECS Tuning | |||||
| For vehicles with Leather Dakota perforated/black/blue acc |
PDN4=Yes |
|||||||||
| 01 | Door trim panel, rear, left | SCHWARZ/BLAU | 1 | 51427428471 | NoS | Shop at ECS Tuning | ||||
| 01 | Door trim panel, rear, right | SCHWARZ/BLAU | 1 | 51427428472 | Shop at ECS Tuning | |||||
| For vehicles with Sensatec/canberra-beige |
KCCY=Yes |
|||||||||
| 01 | Door trim panel, rear, left | CANBERRABEIGE | 1 | 51427426521 | NoS | Shop at ECS Tuning | ||||
| 01 | Door trim panel, rear, right | CANBERRABEIGE | 1 | 51427426522 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Leather "Dakota"/schwarz |
LCSW=Yes |
|||||||||
| 01 | Door trim panel, rear, left | SCHWARZ | 1 | 51427426533 | Shop at ECS Tuning | |||||
| 01 | Door trim panel, rear, right | SCHWARZ | 1 | 51427426534 | Shop at ECS Tuning | |||||
| For vehicles with Leather Dakota/canberra-beige |
LCCY=Yes |
|||||||||
| 01 | Door trim panel, rear, left | CANBERRABEIGE | 1 | 51427426531 | NoS | Shop at ECS Tuning | ||||
| 01 | Door trim panel, rear, right | CANBERRABEIGE | 1 | 51427426532 | Shop at ECS Tuning | |||||
| For vehicles with Leather, Dakota,ventilated/sattel-braun |
PDD3=Yes |
|||||||||
| 01 | Door trim panel, rear, left | BRAUN/GRAU | 1 | 51427426535 | Shop at ECS Tuning | |||||
| 01 | Door trim panel, rear, right | BRAUN/GRAU | 1 | 51427426536 | Shop at ECS Tuning | |||||
| For vehicles with Sensatec/black or Sensatec anthracite / orange or Sensatec anthracite / gray |
KCSW=Yes KFIX=Yes KFL1=Yes |
|||||||||
| 01 | Door trim panel, rear, left | SCHWARZ | 1 | 51427426519 | Shop at ECS Tuning | |||||
| 01 | Door trim panel, rear, right | SCHWARZ | 1 | 51427426520 | NoS | Shop at ECS Tuning | ||||
| 02 | Clip with sealing washer, Light Blue | 18 | 07149136882 | $0.59 | Shop at ECS Tuning | |||||
| 03 | Stop buffer | 10 | 51437217734 | $2.10 | Shop at ECS Tuning | |||||
| 04 | Trim cover for lock button, rear | 1 | 51427333905 | Shop at ECS Tuning | ||||||
| 04 | Trim cover, lock button, rear right | 1 | 51427333906 | ENDED, NoS | Shop at ECS Tuning | |||||
| 05 | Clamp | 0,8MM | 14 | 51418240509 | $0.74 | Shop at ECS Tuning | ||||
| 06 | Plug-in nut | 6 | 51252753575 | $2.89 | Shop at ECS Tuning | |||||
| 07 | Screw | 5X20 | 6 | 07129909320 | Shop at ECS Tuning | |||||
| 08 | Trim cover, switch, power window, left | SCHWARZ | 1 | 51417382283 | Shop at ECS Tuning | |||||
| 08 | Trim cover, switch, power window, right | SCHWARZ | 1 | 51417382284 | Shop at ECS Tuning | |||||
| For vehicles with canberra-beige |
CY=Yes |
|||||||||
| 08 | Trim cover, switch, power window, left | CANBERRABEIGE | 1 | 51417382281 | Shop at ECS Tuning | |||||
| 08 | Trim cover, switch, power window, right | CANBERRABEIGE | 1 | 51417382282 | Shop at ECS Tuning | |||||
| 09 | Trim cover, door, left | OXIDSILBER | 1 | 51417317505 | Shop at ECS Tuning | |||||
| 09 | Trim cover, door, right | OXIDSILBER | 1 | 51417317506 | Shop at ECS Tuning | |||||
| For vehicles with Fineline Tide, Perlglanz chrome accent and Light package |
S4FZA=Yes S563A=Yes |
|||||||||
| 09 | Trim, wood, door, left | FINELINE TIDE | 1 | 51417370529 | Shop at ECS Tuning | |||||
| 09 | Trim, wood, door, right | FINELINE TIDE | 1 | 51417370530 | Shop at ECS Tuning | |||||
| For vehicles with Fineline Tide, Perlglanz chrome accent and Light package |
S4FZA=Yes S563A=No |
|||||||||
| 09 | Trim, wood, door, left | FINELINE TIDE | 1 | 51417349201 | Shop at ECS Tuning | |||||
| 09 | Trim, wood, door, right | FINELINE TIDE | 1 | 51417349202 | Shop at ECS Tuning | |||||
| For vehicles with Alu Hexagon Accent Perlglanz chrome and Light package |
S4WEA=Yes S563A=No |
|||||||||
| 09 | Trim cover, alu, hexagon, door, left | 1 | 51418062491 | NoS | Shop at ECS Tuning | |||||
| 09 | Trim cover, alu, hexagon, door, right | 1 | 51418062492 | NoS | Shop at ECS Tuning | |||||
| For vehicles with Fineline Shore, Perlglanz chrome accent and Light package |
S4FYA=Yes S563A=No |
|||||||||
| 09 | Trim, wood, door, left | FINELINE SHORE | 1 | 51417349197 | Shop at ECS Tuning | |||||
| 09 | Trim, wood, door, right | FINELINE SHORE | 1 | 51417349198 | Shop at ECS Tuning | |||||
| For vehicles with Fineline Shore, Perlglanz chrome accent and Light package |
S4FYA=Yes S563A=Yes |
|||||||||
| 09 | Trim, wood, door, left | FINELINE SHORE | 1 | 51417370527 | Shop at ECS Tuning | |||||
| 09 | Trim, wood, door, right | FINELINE SHORE | 1 | 51417370528 | Shop at ECS Tuning | |||||
| For vehicles with Alu Hexagon Accent Perlglanz chrome and Light package |
S4WEA=Yes S563A=Yes |
|||||||||
| 09 | Trim cover, alu, hexagon, door, left | 1 | 51418062493 | Shop at ECS Tuning | ||||||
| 09 | Trim cover, alu, hexagon, door, right | 1 | 51418062494 | Shop at ECS Tuning | ||||||
| For vehicles with M Sports package and Sport Line and Luxury Line and Alu, brushed, Perlglanz chrome accent and Light package |
P337A=No P7ACA=No P7S2A=No S4LSA=Yes S563A=No |
|||||||||
| 09 | Trim, alu, brushed surface, door, left | 1 | 51417349189 | NoS | Shop at ECS Tuning | |||||
| 09 | Trim, alu, brushed surface, door, right | 1 | 51417349190 | NoS | Shop at ECS Tuning | |||||
| For vehicles with M Sports package and Sport Line and Luxury Line and Alu, brushed, Perlglanz chrome accent and Light package |
P337A=Yes P7ACA=Yes P7S2A=Yes S4LSA=Yes S563A=Yes |
|||||||||
| 09 | Trim, alu, brushed surface, door, left | 1 | 51417370523 | Shop at ECS Tuning | ||||||
| 09 | Trim, alu, brushed surface, door, right | 1 | 51417370524 | Shop at ECS Tuning | ||||||
| For vehicles with M Sports package and Sport Line and Luxury Line and Black, highgloss Perlglanz chrome accent and Light package |
P337A=No P7ACA=No P7S2A=No S4LUA=Yes S563A=No |
|||||||||
| 09 | Trim cover, door, left | PIANO BLACK | 1 | 51417388603 | Shop at ECS Tuning | |||||
| 09 | Trim cover, door, right | PIANO BLACK | 1 | 51417388604 | Shop at ECS Tuning | |||||
| For vehicles with M Sports package and Sport Line and Luxury Line and Fineline Stream, Perlglanz chrome accent and Light package |
P337A=No P7ACA=No P7S2A=No S4LRA=Yes S563A=Yes |
|||||||||
| 09 | Trim, wood, door, left | FINELINE STREAM | 1 | 51417370525 | Shop at ECS Tuning | |||||
| 09 | Trim, wood, door, right | FINELINE STREAM | 1 | 51417370526 | Shop at ECS Tuning | |||||
| For vehicles with M Sports package and Sport Line and Luxury Line and Fineline Stream, Perlglanz chrome accent and Light package |
P337A=No P7ACA=No P7S2A=No S4LRA=Yes S563A=No |
|||||||||
| 09 | Trim, wood, door, left | FINELINE STREAM | 1 | 51417349195 | Shop at ECS Tuning | |||||
| 09 | Trim, wood, door, right | FINELINE STREAM | 1 | 51417349196 | NoS | Shop at ECS Tuning | ||||
| For vehicles with M Sports package and Sport Line and Luxury Line and Black, highgloss Perlglanz chrome accent and Light package |
P337A=No P7ACA=No P7S2A=No S4LUA=Yes S563A=Yes |
|||||||||
| 09 | Trim cover, door, left | PIANO BLACK | 1 | 51417388605 | Shop at ECS Tuning | |||||
| 09 | Trim cover, door, right | PIANO BLACK | 1 | 51417388606 | Shop at ECS Tuning | |||||
| For vehicles with M Sports package and Sport Line and Luxury Line and Alu, brushed, Perlglanz chrome accent and Light package |
P337A=Yes P7ACA=Yes P7S2A=Yes S4LSA=Yes S563A=No |
|||||||||
| 09 | Trim, alu, brushed surface, door, left | 1 | 51417349191 | NoS | Shop at ECS Tuning | |||||
| 09 | Trim, alu, brushed surface, door, right | 1 | 51417349192 | NoS | Shop at ECS Tuning | |||||
| For vehicles with M Sports package and Sport Line and Luxury Line and Alu, brushed, Perlglanz chrome accent and Light package |
P337A=No P7ACA=No P7S2A=No S4LSA=Yes S563A=Yes |
|||||||||
| 09 | Trim, alu, brushed surface, door, left | 1 | 51417370521 | NoS | Shop at ECS Tuning | |||||
| 09 | Trim, alu, brushed surface, door, right | 1 | 51417370522 | Shop at ECS Tuning | ||||||
| For vehicles with M Sports package and Sport Line and Luxury Line and Fineline Tide, Perlglanz chrome accent and Fineline Stream, Perlglanz chrome accent and Alu, brushed, Perlglanz chrome accent and Black, highgloss Perlglanz chrome accent and Light package |
P337A=Yes P7ACA=Yes P7S2A=Yes S4FZA=No S4LRA=No S4LSA=No S4LUA=Yes S563A=No |
|||||||||
| 09 | Trim cover, door, left | PIANO BLACK | 1 | 51417349203 | Shop at ECS Tuning | |||||
| 09 | Trim cover, door, right | PIANO BLACK | 1 | 51417349204 | Shop at ECS Tuning | |||||
| For vehicles with M Sports package and Sport Line and Luxury Line and Fineline Tide, Perlglanz chrome accent and Fineline Stream, Perlglanz chrome accent and Alu, brushed, Perlglanz chrome accent and Black, highgloss Perlglanz chrome accent and Light package |
P337A=Yes P7ACA=Yes P7S2A=Yes S4FZA=No S4LRA=No S4LSA=No S4LUA=Yes S563A=Yes |
|||||||||
| 09 | Trim cover, door, left | PIANO BLACK | 1 | 51417370509 | Shop at ECS Tuning | |||||
| 09 | Trim cover, door, right | PIANO BLACK | 1 | 51417370510 | Shop at ECS Tuning | |||||
| For vehicles with M Sports package and Sport Line and Luxury Line and Fineline Shore, Perlglanz chrome accent and Fineline Tide, Perlglanz chrome accent and Fineline Stream, Perlglanz chrome accent and Alu, brushed, Perlglanz chrome accent and Black, highgloss Perlglanz chrome accent and Light package |
P337A=Yes P7ACA=Yes P7S2A=Yes S4FYA=No S4FZA=No S4LRA=Yes S4LSA=No S4LUA=No S563A=Yes |
|||||||||
| 09 | Trim, wood, door, left | FINELINE STREAM | 1 | 51417372541 | Shop at ECS Tuning | |||||
| 09 | Trim, wood, door, right | FINELINE STREAM | 1 | 51417372542 | Shop at ECS Tuning | |||||
| For vehicles with M Sports package and Sport Line and Luxury Line and Fineline Shore, Perlglanz chrome accent and Fineline Tide, Perlglanz chrome accent and Fineline Stream, Perlglanz chrome accent and Alu, brushed, Perlglanz chrome accent and Black, highgloss Perlglanz chrome accent and Light package |
P337A=Yes P7ACA=Yes P7S2A=Yes S4FYA=No S4FZA=No S4LRA=Yes S4LSA=No S4LUA=No S563A=No |
|||||||||
| 09 | Trim, wood, door, left | FINELINE STREAM | 1 | 51417372537 | Shop at ECS Tuning | |||||
| 09 | Trim, wood, door, right | FINELINE STREAM | 1 | 51417372538 | Shop at ECS Tuning | |||||
| For vehicles with M Sports package and Sport Line and Luxury Line and Fineline Shore, Perlglanz chrome accent and Fineline Tide, Perlglanz chrome accent and Fineline Stream, Perlglanz chrome accent and Alu, brushed, Perlglanz chrome accent and Black, highgloss Perlglanz chrome accent and Alu Hexagon Accent Perlglanz chrome and Light package |
P337A=No P7ACA=No P7S2A=No S4FYA=No S4FZA=No S4LRA=No S4LSA=No S4LUA=No S4WEA=No S563A=Yes |
|||||||||
| 09 | Trim cover, door, left | OXIDSILBER | 1 | 51417370507 | Shop at ECS Tuning | |||||
| 09 | Trim cover, door, right | OXIDSILBER | 1 | 51417370508 | Shop at ECS Tuning | |||||
| 10 | Door handle, inside left | SCHWARZ | 1 | 51427382507 | NoS | Shop at ECS Tuning | ||||
| 10 | Door handle inner right | SCHWARZ | 1 | 51427382508 | Shop at ECS Tuning | |||||
| For vehicles with canberra-beige |
CY=Yes |
|||||||||
| 10 | Door handle, inside left | CANBERRABEIGE | 1 | 51427382505 | NoS | Shop at ECS Tuning | ||||
| 10 | Door handle inner right | CANBERRABEIGE | 1 | 51427382506 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Hi-Fi System Harman Kardon |
S674A=No |
|||||||||
| 11 | Loudspeaker cover | SCHWARZ | 2 | 51417382287 | Shop at ECS Tuning | |||||
| For vehicles with Hi-Fi System Harman Kardon |
S674A=Yes |
|||||||||
| 11 | Cover for speaker, metal | SCHWARZ | 2 | 51417382290 | Shop at ECS Tuning | |||||
| For vehicles with Hi-Fi System Harman Kardon and canberra-beige |
S674A=No CY=Yes |
|||||||||
| 11 | Loudspeaker cover | CANBERRABEIGE | 2 | 51417382285 | Shop at ECS Tuning | |||||
| For vehicles with Hi-Fi System Harman Kardon and canberra-beige |
S674A=Yes CY=Yes |
|||||||||
| 11 | Cover for speaker, metal | CANBERRABEIGE | 2 | 51417382289 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Hi-Fi System Harman Kardon |
S674A=Yes |
|||||||||
| 12 | Trim, high-range speaker | SCHWARZ | 2 | 51417382804 | Shop at ECS Tuning | |||||
| For vehicles with Hi-Fi System Harman Kardon and canberra-beige |
S674A=Yes CY=Yes |
|||||||||
| 12 | Trim, high-range speaker | CANBERRABEIGE | 2 | 51417382803 | Shop at ECS Tuning | |||||
| For vehicles with Light package |
S563A=No |
|||||||||
| 13 | LED for interior lamp | KALTWEISS | 2 | 63319313574 | Shop at ECS Tuning | |||||
| The lamp is intended for use as a cover for the lower recess in the door panel. |
||||||||||
| 14 | Armrest, left | SCHWARZ | 1 | 51417382475 | Shop at ECS Tuning | |||||
| 14 | Armrest, right | SCHWARZ | 1 | 51417382476 | Shop at ECS Tuning | |||||
| For vehicles with Leather Dakota perf./oyster/gray acc. |
PDOA=Yes |
|||||||||
| 14 | Armrest, left | OYSTER | 1 | 51427382667 | Shop at ECS Tuning | |||||
| 14 | Armrest, right | OYSTER | 1 | 51427382668 | Shop at ECS Tuning | |||||
| For vehicles with Sensatec/canberra-beige |
KCCY=Yes |
|||||||||
| 14 | Armrest, left | CANBERRABEIGE | 1 | 51417382473 | NoS | Shop at ECS Tuning | ||||
| 14 | Armrest, right | CANBERRABEIGE | 1 | 51417382474 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Leather Dakota/canberra-beige or Leather, Dakota, vented/canberra-beige |
LCCY=Yes PDCY=Yes |
|||||||||
| 14 | Armrest, left | CANBERRABEIGE | 1 | 51427382663 | Shop at ECS Tuning | |||||
| 14 | Armrest, right | CANBERRABEIGE | 1 | 51427382664 | Shop at ECS Tuning | |||||
| For vehicles with Fabric Micro Hex./Alcantara/anthracite or Leather Dakota/black/blue accent or Leather Dakota perforated/black/blue acc |
HMAT=Yes LCN4=Yes PDN4=Yes |
|||||||||
| 14 | Armrest, left | SCHWARZ/BLAU | 1 | 51428063815 | Shop at ECS Tuning | |||||
| 14 | Armrest, right | SCHWARZ/BLAU | 1 | 51428063816 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Leather "Dakota"/schwarz or Leather, Dakota,ventilated/sattel-braun or Leather Dakota perforated/black/red acc. or Leather, Dakota, ventilated black |
LCSW=Yes PDD3=Yes PDL3=Yes PDSW=Yes |
|||||||||
| 14 | Armrest, left | SCHWARZ | 1 | 51427382665 | Shop at ECS Tuning | |||||
| 14 | Armrest, right | SCHWARZ | 1 | 51427382666 | Shop at ECS Tuning | |||||
| 15 | Fillister head screw | TS4X10 ISA | 64 | 07147270744 | Shop at ECS Tuning | |||||
Notes
- NoS = No Stock (Part centrally not stocked)
- ENDED = the part has been discontinued (no longer available).
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 2 Series F46 Gran Tourer 216i Door trim, rear?
- This technical diagram illustrates the Door trim, rear within the Vehicle trim group for the 2 Series F46 Gran Tourer 216i produced during 2018. It provides a detailed exploded view of the components, identifying key parts such as the Door trim panel, rear, left (Part #51428065559).
- Which models use the hardware listed in this Door trim, rear?
- The hardware and components featured in the Door trim, rear are specific to the 2 Series F46 Gran Tourer 216i produced during 2018. These technical specifications ensure that parts like the Door trim panel, rear, left (51428065559) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Door trim, rear assembly?
- Each item in the Door trim, rear corresponds to the numbered list below the illustration. For the 2 Series F46 Gran Tourer 216i, you can identify the Door trim panel, rear, left by locating its position on the schematic, which then links to the official BMW part number 51428065559 for the Vehicle trim section.
