Glazing for BMW 1500-2000CS 1800 (1969)

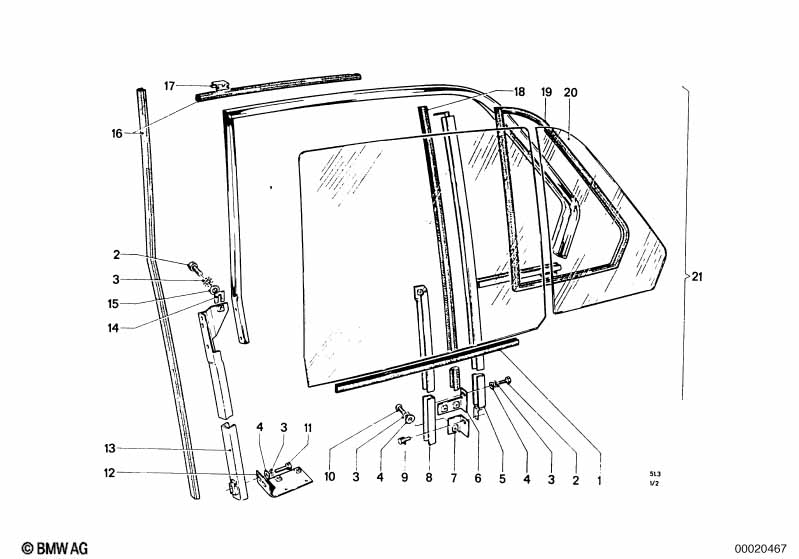

This Glazing technical drawing provides a detailed breakdown of the assembly for the 1500-2000CS 1800. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1969.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Rubber seal | X | 51326540282 | $9.69 | Shop at ECS Tuning | |||||
| 01 | Rubber seal | X | 51326540282 | $9.69 | Shop at ECS Tuning | |||||
| 02 | Hex bolt | M6X16-8.8-ZNS3 | 4 | 07119904357 | $0.36 | Shop at ECS Tuning | ||||
| 02 | Hex bolt | M6X16-8.8-ZNS3 | 4 | 07119904357 | $0.36 | Shop at ECS Tuning | ||||
| 03 | Tooth washer | A6,4 | 4 | 07119936133 | $0.38 | Shop at ECS Tuning | ||||
| 03 | Tooth washer | A6,4 | 4 | 07119936133 | $0.38 | Shop at ECS Tuning | ||||
| 04 | Washer | A6,4-200HV-ZNS3 | 4 | 07119903791 | $0.11 | Shop at ECS Tuning | ||||
| 04 | Washer | A6,4-200HV-ZNS3 | 4 | 07119903791 | $0.11 | Shop at ECS Tuning | ||||
| 05 | Guide rail | 1 | 51346654160 | ENDED | Shop at ECS Tuning | |||||
| 05 | Guide rail | 1 | 51346654160 | ENDED | Shop at ECS Tuning | |||||
| 05 | Guide rail | 1 | 51346654161 | ENDED | Shop at ECS Tuning | |||||
| 05 | Guide rail | 1 | 51346654161 | ENDED | Shop at ECS Tuning | |||||
| 06 | Bracket | 1 | 51346654125 | ENDED | Shop at ECS Tuning | |||||
| 06 | Bracket | 1 | 51346654125 | ENDED | Shop at ECS Tuning | |||||
| 06 | Bracket | 1 | 51346654126 | ENDED | Shop at ECS Tuning | |||||
| 06 | Bracket | 1 | 51346654126 | ENDED | Shop at ECS Tuning | |||||
| 07 | Support | 1 | 51346654129 | ENDED | Shop at ECS Tuning | |||||
| 07 | Support | 1 | 51346654129 | ENDED | Shop at ECS Tuning | |||||
| 07 | Support | 1 | 51346654130 | ENDED | Shop at ECS Tuning | |||||
| 07 | Support | 1 | 51346654130 | ENDED | Shop at ECS Tuning | |||||
| 08 | Track rail | 1 | 51346654175 | ENDED | Shop at ECS Tuning | |||||
| 08 | Track rail | 1 | 51346654175 | ENDED | Shop at ECS Tuning | |||||
| 08 | Track rail | 1 | 51346654176 | ENDED | Shop at ECS Tuning | |||||
| 08 | Track rail | 1 | 51346654176 | ENDED | Shop at ECS Tuning | |||||
| 09 | Hex bolt with washer | M6X16-SB-Z3-2 | 2 | 07119915022 | $0.30 | Shop at ECS Tuning | ||||
| 09 | Hex bolt with washer | M6X16-SB-Z3-2 | 2 | 07119915022 | $0.30 | Shop at ECS Tuning | ||||
| 10 | Fillister head screw | M6X20 | 2 | 07119907659 | $0.60 | ENDED | Shop at ECS Tuning | |||
| 10 | Fillister head screw | M6X20 | 2 | 07119907659 | $0.60 | ENDED | Shop at ECS Tuning | |||
| 11 | Hex bolt | M6X35 | 2 | 07119912300 | ENDED | Shop at ECS Tuning | ||||
| 11 | Hex bolt | M6X35 | 2 | 07119912300 | ENDED | Shop at ECS Tuning | ||||
| 12 | Bracket | 1 | 51346654121 | ENDED | Shop at ECS Tuning | |||||
| 12 | Bracket | 1 | 51346654121 | ENDED | Shop at ECS Tuning | |||||
| 12 | Bracket | 1 | 51346654122 | ENDED | Shop at ECS Tuning | |||||
| 12 | Bracket | 1 | 51346654122 | ENDED | Shop at ECS Tuning | |||||
| 13 | Rail left | 1 | 51346654154 | ENDED | Shop at ECS Tuning | |||||
| 13 | Rail left | 1 | 51346654154 | ENDED | Shop at ECS Tuning | |||||
| 13 | Rail right | 1 | 51346654155 | ENDED | Shop at ECS Tuning | |||||
| 13 | Rail right | 1 | 51346654155 | ENDED | Shop at ECS Tuning | |||||
| 14 | Shim | X | 51321807441 | ENDED | Shop at ECS Tuning | |||||
| 14 | Shim | X | 51321807441 | ENDED | Shop at ECS Tuning | |||||
| 14 | Shim | X | 51321807442 | ENDED | Shop at ECS Tuning | |||||
| 14 | Shim | X | 51321807442 | ENDED | Shop at ECS Tuning | |||||
| 14 | Shim | X | 51321807443 | ENDED | Shop at ECS Tuning | |||||
| 14 | Shim | X | 51321807443 | ENDED | Shop at ECS Tuning | |||||
| 14 | Shim | X | 51321807444 | ENDED | Shop at ECS Tuning | |||||
| 14 | Shim | X | 51321807444 | ENDED | Shop at ECS Tuning | |||||
| 14 | Shim | X | 51321807445 | ENDED | Shop at ECS Tuning | |||||
| 14 | Shim | X | 51321807445 | ENDED | Shop at ECS Tuning | |||||
| 14 | Shim | X | 51321807446 | ENDED | Shop at ECS Tuning | |||||
| 14 | Shim | X | 51321807446 | ENDED | Shop at ECS Tuning | |||||
| 15 | Washer | 6 | 51326654195 | $0.17 | Shop at ECS Tuning | |||||
| 15 | Washer | 6 | 51326654195 | $0.17 | Shop at ECS Tuning | |||||
| 16 | Rubber seal | X | 51326654268 | ENDED | Shop at ECS Tuning | |||||
| 16 | Rubber seal | X | 51326654268 | ENDED | Shop at ECS Tuning | |||||
| 18 | Front window guide | X | 51326654262 | $68.24 | Shop at ECS Tuning | |||||
| 18 | Front window guide | X | 51326654262 | $68.24 | Shop at ECS Tuning | |||||
| 19 | Sealing frame | 2 | 51346654269 | ENDED | Shop at ECS Tuning | |||||
| 19 | Sealing frame | 2 | 51346654269 | ENDED | Shop at ECS Tuning | |||||
| 20 | Door window, rear left | 1 | 51341800793 | ENDED | Shop at ECS Tuning | |||||
| 20 | Door window, rear left | 1 | 51341800793 | ENDED | Shop at ECS Tuning | |||||
| 20 | Door window green rear right | 1 | 51341800794 | ENDED | Shop at ECS Tuning | |||||
| 20 | Door window green rear right | 1 | 51341800794 | ENDED | Shop at ECS Tuning | |||||
| 20 | Fixed door window, transp. left | 1 | 51346654258 | ENDED | Shop at ECS Tuning | |||||
| 20 | Fixed door window, transp. left | 1 | 51346654258 | ENDED | Shop at ECS Tuning | |||||
| 20 | Fixed door window, transp. right | 1 | 51346654259 | $21.20 | ENDED | Shop at ECS Tuning | ||||
| 20 | Fixed door window, transp. right | 1 | 51346654259 | $21.20 | ENDED | Shop at ECS Tuning |
Notes
- ENDED = the part has been discontinued (no longer available).
