Armrest, front for BMW 3 Series E46 316Ci (2002)

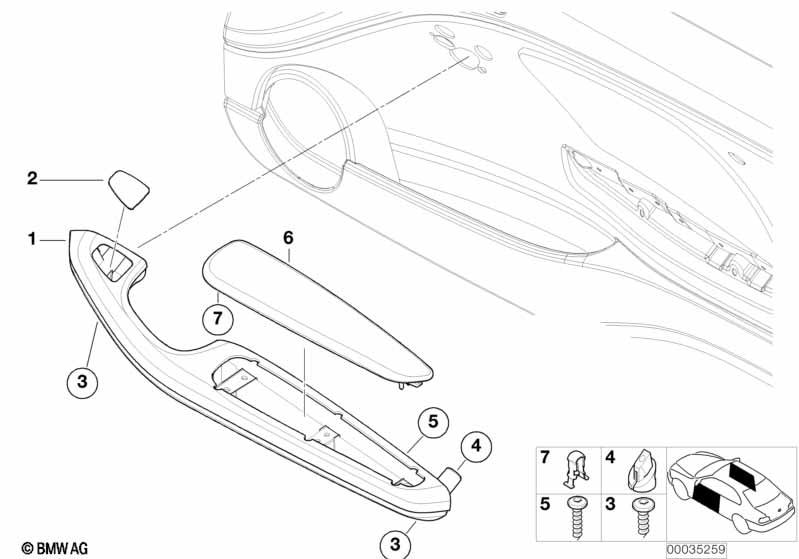

This Armrest, front technical drawing provides a detailed breakdown of the assembly for the 3 Series E46 316Ci. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2002.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Armrest, screen paint, front left | SCHWARZ | 1 | 09/2001 | 51417049667 | $133.95 | Shop at ECS Tuning | |||
| 01 | Armrest, screen paint, front right | SCHWARZ | 1 | 09/2001 | 51417049668 | $133.95 | Shop at ECS Tuning | |||
| 01 | Armrest, screen paint, front left | HELLBEIGE | 1 | 09/2001 | 51417049669 | $123.95 | Shop at ECS Tuning | |||
| 01 | Armrest, screen paint, front right | HELLBEIGE | 1 | 09/2001 | 51417049670 | $133.95 | Shop at ECS Tuning | |||
| 01 | Armrest, screen paint, front left | GRAU | 1 | 09/2001 | 51417049671 | $123.95 | Shop at ECS Tuning | |||
| 01 | Armrest, screen paint, front right | GRAU | 1 | 09/2001 | 51417049672 | $123.95 | Shop at ECS Tuning | |||
| 01 | Armrest, titanium II, front left | SCHWARZ | 1 | 09/2001 | 51417049681 | $98.50 | Shop at ECS Tuning | |||
| 01 | Armrest, titanium II, front right | SCHWARZ | 1 | 09/2001 | 51417049682 | $98.50 | Shop at ECS Tuning | |||
| 01 | Armrest, titanium II, front left | HELLBEIGE | 1 | 09/2001 | 51417049683 | $98.50 | Shop at ECS Tuning | |||
| 01 | Armrest, titanium II, front right | HELLBEIGE | 1 | 09/2001 | 51417049684 | $98.50 | Shop at ECS Tuning | |||
| 01 | Armrest, titanium II, front left | GRAU | 1 | 09/2001 | 51417049685 | $98.50 | ENDED | Shop at ECS Tuning | ||
| 01 | Armrest, titanium II, front right | GRAU | 1 | 09/2001 | 51417049686 | $98.50 | Shop at ECS Tuning | |||
| For vehicles with Fine wood trim |
S438A=Yes |
|||||||||
| 01 | Armrest, wood, front left | SCHWARZ/MYRTE | 1 | 51418259957 | $281.95 | Shop at ECS Tuning | ||||
| 01 | Armrest, wood, front right | SCHWARZ/MYRTE | 1 | 51418259958 | $281.95 | Shop at ECS Tuning | ||||
| 01 | Armrest, wood, front left | GRAU/MYRTE | 1 | 51418259959 | $281.95 | Shop at ECS Tuning | ||||
| 01 | Armrest, wood, front right | GRAU/MYRTE | 1 | 51418259960 | $281.95 | Shop at ECS Tuning | ||||
| 01 | Armrest, wood, front left | HELLBEIGE/MYRTE | 1 | 51418259961 | $281.95 | Shop at ECS Tuning | ||||
| 01 | Armrest, wood, front right | HELLBEIGE/MYRTE | 1 | 51418259962 | $281.95 | Shop at ECS Tuning | ||||
| For vehicles with Fine wood trim |
S435A=Yes |
|||||||||
| 01 | Armrest, wood, front left | SCHWARZ/BIRKE | 1 | 09/2001 | 51417050643 | $282.95 | ENDED, +core | Shop at ECS Tuning | ||
| 01 | Armrest, wood, front right | SCHWARZ/BIRKE | 1 | 09/2001 | 51417050644 | $529.00 | ENDED, +core | Shop at ECS Tuning | ||
| 01 | Armrest, wood, front left | HELLBEIGE/BIRKE | 1 | 09/2001 | 51417050645 | $501.00 | ENDED | Shop at ECS Tuning | ||
| 01 | Armrest, wood, front right | HELLBEIGE/BIRKE | 1 | 09/2001 | 51417050646 | $529.00 | ENDED | Shop at ECS Tuning | ||
| 01 | Armrest, wood, front left | GRAU/BIRKE | 1 | 09/2001 | 51417050647 | $529.00 | ENDED, +core | Shop at ECS Tuning | ||
| 01 | Armrest, wood, front right | GRAU/BIRKE | 1 | 09/2001 | 51417050648 | $288.95 | ENDED, +core | Shop at ECS Tuning | ||
| 01 | Armrest, wood, front left | SCHWARZ/BIRKE | 1 | 09/2001 | 51437050661 | +core | Shop at ECS Tuning | |||
| 01 | Armrest, wood, front right | SCHWARZ/BIRKE | 1 | 09/2001 | 51437050662 | +core | Shop at ECS Tuning | |||
| 01 | Armrest, wood, front left | HELLBEIGE/BIRKE | 1 | 09/2001 | 51437050663 | ENDED, +core | Shop at ECS Tuning | |||
| 01 | Armrest, wood, front right | HELLBEIGE/BIRKE | 1 | 09/2001 | 51437050664 | ENDED, +core | Shop at ECS Tuning | |||
| 01 | Armrest, wood, front left | GRAU/BIRKE | 1 | 09/2001 | 51437050665 | ENDED, +core | Shop at ECS Tuning | |||
| 01 | Armrest, wood, front right | GRAU/BIRKE | 1 | 09/2001 | 51437050666 | ENDED, +core | Shop at ECS Tuning | |||
| For vehicles with Interior moldings Alu Black Cube |
S772A=Yes |
|||||||||
| 01 | Armrest,aluminium, Black Cube,front left | SCHWARZ | 1 | 51417904069 | $206.95 | ENDED | Shop at ECS Tuning | |||
| 01 | Armrest,aluminium, Black Cube,front rght | SCHWARZ | 1 | 51417904070 | $204.95 | ENDED | Shop at ECS Tuning | |||
| 01 | Armrest,aluminium, Black Cube,front left | GRAU | 1 | 51417904071 | $204.95 | ENDED | Shop at ECS Tuning | |||
| 01 | Armrest,aluminium, Black Cube,front rght | GRAU | 1 | 51417904072 | $204.95 | ENDED | Shop at ECS Tuning | |||
| 01 | Armrest,aluminium, Black Cube,front left | HELLBEIGE | 1 | 51417904073 | $206.95 | ENDED | Shop at ECS Tuning | |||
| 01 | Armrest,aluminium, Black Cube,front rght | HELLBEIGE | 1 | 51417904074 | $206.95 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Interior trim finishers, aluminium |
S426A=Yes |
|||||||||
| 01 | Armrest, aluminium, front left | SCHWARZ/SÄULEN | 1 | 09/2001 | 51417050629 | $208.95 | ENDED | Shop at ECS Tuning | ||
| 01 | Armrest, aluminium, front right | SCHWARZ/SÄULEN | 1 | 09/2001 | 51417050630 | $208.95 | ENDED | Shop at ECS Tuning | ||
| 01 | Armrest, aluminium, front left | H'BEIGE/SÄULEN | 1 | 09/2001 | 72127050631 | $236.95 | ENDED, +core | Shop at ECS Tuning | ||
| 01 | Armrest, aluminium, front right | H'BEIGE/SÄULEN | 1 | 09/2001 | 72127050632 | $218.95 | ENDED | Shop at ECS Tuning | ||
| 01 | Armrest, aluminium, front left | GRAU/SÄULEN | 1 | 09/2001 | 72127050633 | $208.95 | ENDED | Shop at ECS Tuning | ||
| 01 | Armrest, aluminium, front right | GRAU/SÄULEN | 1 | 09/2001 | 72127050634 | $208.95 | ENDED | Shop at ECS Tuning | ||
| 02 | Cover, soft paint | SCHWARZ MATT | 1 | 51417025356 | $4.43 | Shop at ECS Tuning | ||||
| 02 | Cover, soft paint | GRAPHIT MATT | 1 | 51418236120 | $4.43 | ENDED | Shop at ECS Tuning | |||
| 02 | Cover, metallic paint | SCHWARZ | 1 | 51418236122 | $4.43 | Shop at ECS Tuning | ||||
| 02 | Cover, metallic paint | GRAU | 1 | 51418236123 | $4.43 | Shop at ECS Tuning | ||||
| 02 | Cover, metallic paint | BEIGE | 1 | 51418236124 | $4.43 | Shop at ECS Tuning | ||||
| 02 | Cover, matt chrome | 1 | 51418236125 | $5.57 | Shop at ECS Tuning | |||||
| 02 | Cover, screen paint | DUNKELGRAU | 1 | 09/2001 | 51417053472 | $4.43 | Shop at ECS Tuning | |||
| 02 | Cover titanium II | 1 | 09/2001 | 51417053473 | $5.57 | Shop at ECS Tuning | ||||
| 03 | Fillister head screw with collar | ISA 35X5 | 6 | 07146979835 | $0.89 | Shop at ECS Tuning | ||||
| 04 | Nut | 6 | 51418146797 | $0.58 | Shop at ECS Tuning | |||||
| 05 | Screw for thermoplastic plastics | M5X20MM ZNFE SW | 18 | 51162755697 | $0.41 | Shop at ECS Tuning | ||||
| For vehicles with Leather Montana/basic equip/schwarz |
N6SW=Yes |
|||||||||
| 06 | Armrest upper part front left | SCHWARZ | 1 | 51418238613 | $172.95 | Shop at ECS Tuning | ||||
| 06 | Armrest upper part front right | SCHWARZ | 1 | 51418238614 | $172.95 | Shop at ECS Tuning | ||||
| For vehicles with Vinyl light beige 2 |
K4HC=Yes |
|||||||||
| 06 | Armrest upper part front left | HELLBEIGE | 1 | 51418238643 | $52.00 | Shop at ECS Tuning | ||||
| 06 | Armrest upper part front right | HELLBEIGE | 1 | 51418238644 | $52.00 | Shop at ECS Tuning | ||||
| For vehicles with Cloth flock "Raute"/grey |
E3TT=Yes |
|||||||||
| 06 | Armrest upper part front left | GRAU | 1 | 51418224053 | $52.00 | Shop at ECS Tuning | ||||
| 06 | Armrest upper part front right | GRAU | 1 | 51418224054 | $53.85 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Cloth flock "Raute"/anthracite |
E3AT=Yes |
|||||||||
| 06 | Armrest upper part front left | ANTHRAZIT | 1 | 51418224015 | $52.00 | Shop at ECS Tuning | ||||
| 06 | Armrest upper part front right | ANTHRAZIT | 1 | 51418224016 | $52.00 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Fabric Tex 2000/techno-grau |
J1TF=Yes |
|||||||||
| 06 | Armrest upper part front left | TECHNOGRAU | 1 | 09/2001 | 51417049229 | $53.85 | ENDED | Shop at ECS Tuning | ||
| 06 | Armrest upper part front right | TECHNOGRAU | 1 | 09/2001 | 51417049230 | $53.85 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Fabric/leather "Gran Turismo/traum-rot" |
E4TL=Yes |
|||||||||
| 06 | Armrest upper part front left | TRAUMROT | 1 | 09/2001 | 51417049087 | $118.35 | ENDED | Shop at ECS Tuning | ||
| 06 | Armrest upper part front right | TRAUMROT | 1 | 09/2001 | 51417049088 | $132.95 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Fabric Tex 2000/brombeer |
J1BB=Yes |
|||||||||
| 06 | Armrest upper part front left | BROMBEER | 1 | 09/2001 | 51417049231 | $53.85 | ENDED | Shop at ECS Tuning | ||
| 06 | Armrest upper part front right | BROMBEER | 1 | 09/2001 | 51417049232 | $53.85 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Leather Montana/basic equip/mahagoni |
N6NG=Yes |
|||||||||
| 06 | Armrest upper part front left | NATURBRAUN | 1 | 09/2001 | 51417049083 | $172.95 | ENDED | Shop at ECS Tuning | ||
| 06 | Armrest upper part front right | NATURBRAUN | 1 | 09/2001 | 51417049084 | $172.95 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Leather Montana/basic equip/taninrot |
N6TD=Yes |
|||||||||
| 06 | Armrest upper part front left | TANINROT | 1 | 51418238627 | $172.95 | ENDED | Shop at ECS Tuning | |||
| 06 | Armrest upper part front right | TANINROT | 1 | 51418238628 | $176.33 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather Montana/basic equip/grau |
N6TT=Yes |
|||||||||
| 06 | Armrest upper part front left | GRAU | 1 | 51418238621 | $172.95 | Shop at ECS Tuning | ||||
| 06 | Armrest upper part front right | GRAU | 1 | 51418238622 | $172.95 | Shop at ECS Tuning | ||||
| For vehicles with Fabric,fl.weave,open rhombus/anthracite |
E8AT=Yes |
|||||||||
| 06 | Armrest upper part front left | ANTHRAZIT | 1 | 51418265937 | $52.00 | ENDED | Shop at ECS Tuning | |||
| 06 | Armrest upper part front right | ANTHRAZIT | 1 | 51418265938 | $52.00 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather High/brombeer |
V5BB=Yes |
|||||||||
| 06 | Armrest upper part front left | BROMBEER | 1 | 09/2001 | 51417049257 | $172.95 | ENDED | Shop at ECS Tuning | ||
| 06 | Armrest upper part front left | BROMBEER | 1 | 09/2001 | 51417049258 | $172.95 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Cloth "Laser"/anthracite |
G7AT=Yes |
|||||||||
| 06 | Armrest upper part front left | ANTHRAZIT | 1 | 51417891801 | $118.35 | Shop at ECS Tuning | ||||
| 06 | Armrest upper part front right | ANTHRAZIT | 1 | 51417891802 | $132.95 | Shop at ECS Tuning | ||||
| For vehicles with Fabric Tex 2000/anthracite |
J1AT=Yes |
|||||||||
| 06 | Armrest upper part front left | ANTHRAZIT | 1 | 09/2001 | 51417049227 | $53.85 | Shop at ECS Tuning | |||
| 06 | Armrest upper part front right | ANTHRAZIT | 1 | 09/2001 | 51417049228 | $53.85 | Shop at ECS Tuning | |||
| For vehicles with Fabric, fl.weave,open rhombus/gray |
E8TT=Yes |
|||||||||
| 06 | Armrest upper part front left | GRAU | 1 | 51418265939 | $53.85 | ENDED | Shop at ECS Tuning | |||
| 06 | Armrest upper part front right | GRAU | 1 | 51418265940 | $52.00 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Fabric/leather "Gran Turismo/tief-grün" |
E4GG=Yes |
|||||||||
| 06 | Armrest upper part front left | TIEFGRUEN | 1 | 51418238625 | $118.35 | ENDED | Shop at ECS Tuning | |||
| 06 | Armrest upper part front right | TIEFGRUEN | 1 | 51418238626 | $118.35 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Imitation leather/black |
K4SW=Yes |
|||||||||
| 06 | Armrest upper part front left | SCHWARZ | 1 | 51418238641 | $52.00 | Shop at ECS Tuning | ||||
| 06 | Armrest upper part front right | SCHWARZ | 1 | 51418238642 | $52.00 | Shop at ECS Tuning | ||||
| For vehicles with Cloth flock "Raute"/navy blue |
E3DL=Yes |
|||||||||
| 06 | Armrest upper part front left | MARINEBLAU | 1 | 51418238615 | $52.00 | ENDED | Shop at ECS Tuning | |||
| 06 | Armrest upper part front right | MARINEBLAU | 1 | 51418238616 | $52.00 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Cloth/leather "Bianco-Nero"/anthracite/w |
H7BC=Yes |
|||||||||
| 06 | Armrest upper part front left | BIANCO NERO | 1 | 51417025353 | $118.35 | ENDED | Shop at ECS Tuning | |||
| 06 | Armrest upper part front right | BIANCO NERO | 1 | 51417025354 | $118.35 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Cloth flock "Raute"/mint-green |
E3AP=Yes |
|||||||||
| 06 | Armrest upper part front left | MINTGRUEN | 1 | 51418238617 | $53.85 | ENDED | Shop at ECS Tuning | |||
| 06 | Armrest upper part front right | MINTGRUEN | 1 | 51418238618 | $53.85 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Fabric Jacquard bicolor Moda/lavendel |
E5LA=Yes |
|||||||||
| 06 | Armrest upper part front left | LAVENDEL | 1 | 51418238635 | $53.85 | ENDED | Shop at ECS Tuning | |||
| 06 | Armrest upper part front right | LAVENDEL | 1 | 51418238636 | $53.85 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Fabric, fl.weave,open rhombus/peach |
E8PP=Yes |
|||||||||
| 06 | Armrest upper part front left | PEACH | 1 | 51418250137 | $52.00 | ENDED | Shop at ECS Tuning | |||
| 06 | Armrest upper part front right | PEACH | 1 | 51418250138 | $53.85 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather Mosaico expanded/light beige |
Q9HC=Yes |
|||||||||
| 06 | Armrest upper part front left | HELLBEIGE | 1 | 51418238631 | $176.33 | Shop at ECS Tuning | ||||
| 06 | Armrest upper part front right | HELLBEIGE | 1 | 51418238632 | $172.95 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather Mosaico expanded/lightgelb or Leather High/light gelb |
Q9LT=Yes V5LT=Yes |
|||||||||
| 06 | Armrest upper part front left | LIGHTGELB | 1 | 51418238633 | $172.95 | ENDED | Shop at ECS Tuning | |||
| 06 | Armrest upper part front right | LIGHTGELB | 1 | 51418238634 | $176.33 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Cloth/leather "Maglia"/hell-beige 2 or Leather Montana/basic equip/hell-beige 2 |
E9HC=Yes N6HC=Yes |
|||||||||
| 06 | Armrest upper part front left | HELLBEIGE | 1 | 51418238639 | $132.95 | Shop at ECS Tuning | ||||
| 06 | Armrest upper part front right | HELLBEIGE | 1 | 51418238640 | $132.95 | Shop at ECS Tuning | ||||
| For vehicles with Leather M-texture/Alcantara/anthrazit or Cloth "Impuls"/anthracite or Leather Walknappa/black |
F2AT=Yes G8AT=Yes N5SW=Yes |
|||||||||
| 06 | Armrest upper part front left | SCHWARZ | 1 | 51417890899 | $132.95 | Shop at ECS Tuning | ||||
| 06 | Armrest upper part front right | SCHWARZ | 1 | 51417890900 | $132.95 | Shop at ECS Tuning | ||||
| For vehicles with Cloth/leather "Gran Turismo"/anthracite or Leather Mosaico expanded/black or Leather High/black |
E4AT=Yes Q9SW=Yes V5SW=Yes |
|||||||||
| 06 | Armrest upper part front left | SCHWARZ | 1 | 51418238629 | $118.35 | Shop at ECS Tuning | ||||
| 06 | Armrest upper part front right | SCHWARZ | 1 | 51418238630 | $132.95 | Shop at ECS Tuning | ||||
| 07 | Clamp | 12 | 51438252477 | $0.85 | Shop at ECS Tuning | |||||
Notes
- ENDED = the part has been discontinued (no longer available).
- +core = plus core charge (possibility of a return of the old part)
