Armrest, rear for BMW 3 Series E46 M3 (2002)

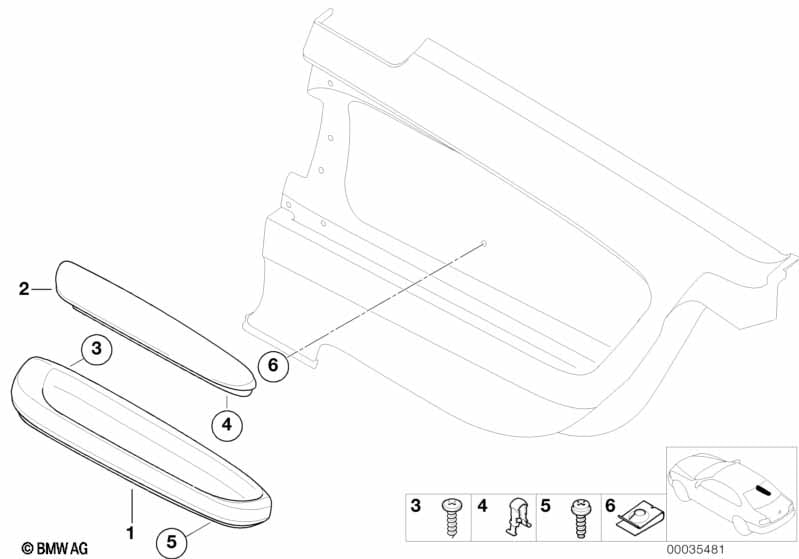

This Armrest, rear technical drawing provides a detailed breakdown of the assembly for the 3 Series E46 M3. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2002.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Armrest, Titan rear left | SCHWARZ | 1 | 51437904361 | $68.50 | Shop at ECS Tuning | ||||
| 01 | Armrest, Titan rear right | SCHWARZ | 1 | 51437904362 | $68.50 | ENDED | Shop at ECS Tuning | |||
| 01 | Armrest, Titan rear left | GRAU | 1 | 03/2001 | 51437904363 | $73.00 | Shop at ECS Tuning | |||
| 01 | Armrest, Titan rear right | GRAU | 1 | 03/2001 | 51437904364 | $73.00 | Shop at ECS Tuning | |||
| For vehicles with Fine wood trim |
S774A=Yes |
|||||||||
| 01 | Armrest, wood, rear left | SCHWARZ/EUKALYP | 1 | 51437891503 | $240.95 | +core | Shop at ECS Tuning | |||
| 01 | Armrest, wood, rear right | SCHWARZ/EUKALYP | 1 | 51437891504 | $240.95 | ENDED, +core | Shop at ECS Tuning | |||
| 01 | Armrest, wood, rear left | GRAU/EUKALYPTUS | 1 | 51437891815 | $262.26 | ENDED, +core | Shop at ECS Tuning | |||
| 01 | Armrest, wood, rear right | GRAU/EUKALYPTUS | 1 | 51437891816 | $262.26 | ENDED, +core | Shop at ECS Tuning | |||
| For vehicles with Interior surface aluminium |
S434A=Yes |
|||||||||
| 01 | Armrest rear left | SCHWARZ-MET. | 1 | 51438257949 | $77.50 | ENDED | Shop at ECS Tuning | |||
| 01 | Armrest rear right | SCHWARZ-MET. | 1 | 51438257950 | $77.50 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Interior moldings Alu Silver Cube |
S770A=Yes |
|||||||||
| 01 | Armrest, aluminium, rear left | HBGE.CUBE SILB. | 1 | 03/2002 | 51437895403 | $165.95 | ENDED, +core | Shop at ECS Tuning | ||
| 01 | Armrest, aluminium, rear right | HBGE.CUBE SILB. | 1 | 03/2002 | 51437895404 | $165.95 | ENDED, +core | Shop at ECS Tuning | ||
| For vehicles with Interior mouldings, Alu Shadow, brushed |
S737A=Yes |
|||||||||
| 01 | Armrest, aluminium, rear left | SCHWARZ/SHADOW | 1 | 03/2002 | 51437895827 | $152.95 | ENDED | Shop at ECS Tuning | ||
| 01 | Armrest, aluminium, rear right | SCHWARZ/SHADOW | 1 | 03/2002 | 51437895828 | $151.95 | ENDED | Shop at ECS Tuning | ||
| 01 | Armrest, aluminium, rear left | GRAU/SHADOW | 1 | 03/2002 | 51437895829 | $161.95 | ENDED | Shop at ECS Tuning | ||
| 01 | Armrest, aluminium, rear right | GRAU/SHADOW | 1 | 03/2002 | 51437895830 | $161.95 | Shop at ECS Tuning | |||
| For vehicles with Interior surface aluminium and Leather, Walknappa/gray |
S434A=Yes N5TT=Yes |
|||||||||
| 01 | Armrest rear left | SCHWARZ-MET. | 1 | 51437894469 | $98.00 | ENDED | Shop at ECS Tuning | |||
| 01 | Armrest rear right | SCHWARZ-MET. | 1 | 51437894470 | $98.00 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather, Walknappa/zimt |
N5ZM=Yes |
|||||||||
| 02 | Armrest upper part rear left | ZIMT | 1 | 51437890799 | $161.82 | ENDED | Shop at ECS Tuning | |||
| 02 | Armrest upper part rear right | ZIMT | 1 | 51437890800 | $161.82 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather, Walknappa/gray |
N5TT=Yes |
|||||||||
| 02 | Armrest upper part rear left | GRAU | 1 | 51437891719 | $154.95 | ENDED | Shop at ECS Tuning | |||
| 02 | Armrest upper part rear right | GRAU | 1 | 51437891720 | $154.95 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather Walknappa/imola-red |
N5IM=Yes |
|||||||||
| 02 | Armrest upper part rear left | IMOLAROT | 1 | 51437890795 | $161.82 | Shop at ECS Tuning | ||||
| 02 | Armrest upper part rear right | IMOLAROT | 1 | 51437890796 | $161.82 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Cloth/leather "Bianco-Nero"/anthracite/w |
H7BC=Yes |
|||||||||
| 02 | Armrest upper part rear left | BIANCO NERO | 1 | 51437026121 | $108.81 | ENDED | Shop at ECS Tuning | |||
| 02 | Armrest upper part rear right | BIANCO NERO | 1 | 51437026122 | $108.81 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather Walknappa kiwi |
N5OV=Yes |
|||||||||
| 02 | Armrest upper part rear left | KIWI | 1 | 51437890797 | $161.82 | ENDED | Shop at ECS Tuning | |||
| 02 | Armrest upper part rear right | KIWI | 1 | 51437890798 | $161.82 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather, Walknappa/laguna seca blau |
N5LS=Yes |
|||||||||
| 02 | Armrest upper part rear left | LAGUNA SECA | 1 | 51437890793 | $161.82 | ENDED | Shop at ECS Tuning | |||
| 02 | Armrest upper part rear right | LAGUNA SECA | 1 | 51437890794 | $161.82 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather M-texture/Alcantara/anthrazit or Cloth "Impuls"/anthracite or Leather Walknappa/black |
F2AT=Yes G8AT=Yes N5SW=Yes |
|||||||||
| 02 | Armrest upper part rear left | SCHWARZ | 1 | 51437891691 | $115.95 | ENDED | Shop at ECS Tuning | |||
| 02 | Armrest upper part rear right | SCHWARZ | 1 | 51437891692 | $115.95 | ENDED | Shop at ECS Tuning | |||
| 03 | Screw for thermoplastic plastics | M5X20MM ZNFE SW | 10 | 51162755697 | $0.41 | Shop at ECS Tuning | ||||
| 04 | Clamp | 12 | 51438252477 | $0.85 | Shop at ECS Tuning | |||||
| 05 | Fillister head self-tapping screw | ST4,8X20MM | 4 | 07149144231 | $0.32 | Shop at ECS Tuning | ||||
| 06 | Body nut | ST4,8-11-ZN | 4 | 07129904217 | $0.25 | Shop at ECS Tuning | ||||
Notes
- ENDED = the part has been discontinued (no longer available).
- +core = plus core charge (possibility of a return of the old part)
