Trim panel A- / B- / C- / D-Column for BMW 3 Series E91 LCI 320i (2009)

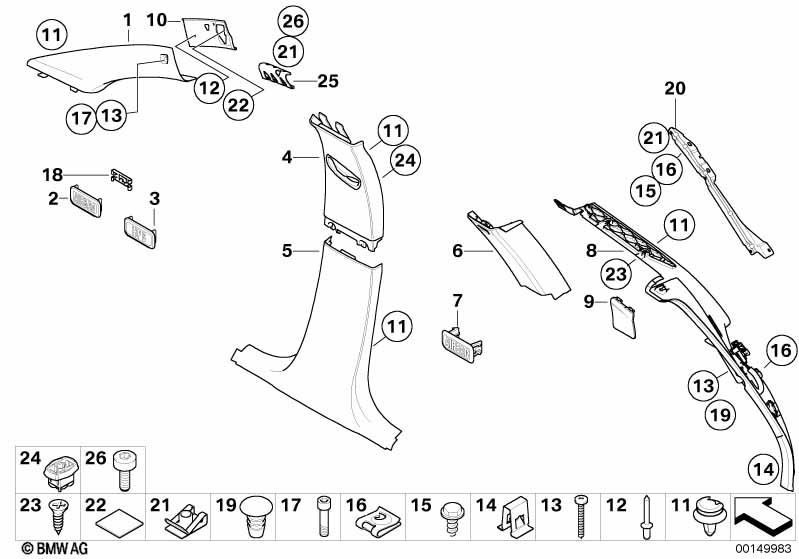

This Trim panel A- / B- / C- / D-Column technical drawing provides a detailed breakdown of the assembly for the 3 Series E91 LCI 320i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2009.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| For vehicles with Headlining anthracite |
S775A=Yes |
|||||||||
| 01 | Left column A cover | ANTHRAZIT | 1 | 51438036251 | $21.03 | Shop at ECS Tuning | ||||
| 01 | Right column A cover | ANTHRAZIT | 1 | 51438036252 | $21.03 | +core | Shop at ECS Tuning | |||
| For vehicles with Cloth "Fluid"/beige or Cloth "Vertex/beige" or Sensatec/beige or Leather "Dakota"/beige |
ALB4=Yes EBB4=Yes KAB4=Yes LCB4=Yes |
|||||||||
| 01 | Left column A cover | BEIGE | 1 | 51437141047 | $21.03 | Shop at ECS Tuning | ||||
| 01 | Right column A cover | BEIGE | 1 | 51437141048 | $21.03 | Shop at ECS Tuning | ||||
| For vehicles with Cloth "Fluid" or "Linea"/anthracite or Cloth "blue shadow/Alcantara"/anthracite or Fabric"Blue Shadow/Alcantara/anthr.blau" or Fabric 'Layer/anthrazit' or Fabric 'Layer/oyster' or Cloth "Vertex/grey" or Cloth "Vertex/anthrazit" or Cloth/leather "citrus"/anthracite or Cloth/leather "Impuls/anthrazit" or Fabric/leather 'Impuls/braun' or Sensatec/black or Leather "Dakota"/grau or Leather "Dakota/oyster" or Leather "Dakota/red-brown" or Leather "Dakota" saddle brown or Leather Dakota/black/contrast blue or Leather "Dakota"/schwarz |
ALAT=Yes ANAT=Yes ANNK=Yes BCAT=Yes BCCX=Yes EBAD=Yes EBAT=Yes FFAT=Yes FMAT=Yes FMCN=Yes KASW=Yes LCAD=Yes LCCX=Yes LCCZ=Yes LCD3=Yes LCNL=Yes LCSW=Yes |
|||||||||
| 01 | Left column A cover | GRAU | 1 | 51437124771 | $21.03 | Shop at ECS Tuning | ||||
| 01 | Right column A cover | GRAU | 1 | 51437124772 | $21.03 | Shop at ECS Tuning | ||||
| For vehicles with Headlining anthracite |
S775A=Yes |
|||||||||
| 02 | Cover cap "Airbag" | SCHWARZ | 2 | 51432251367 | $1.54 | Shop at ECS Tuning | ||||
| For vehicles with Cloth "Fluid"/beige or Cloth "Vertex/beige" or Sensatec/beige or Leather "Dakota"/beige |
ALB4=Yes EBB4=Yes KAB4=Yes LCB4=Yes |
|||||||||
| 02 | Cover cap "Airbag" | SAVANNABEIGE | 2 | 51437138816 | $1.54 | Shop at ECS Tuning | ||||
| For vehicles with Cloth "Fluid" or "Linea"/anthracite or Cloth "blue shadow/Alcantara"/anthracite or Fabric"Blue Shadow/Alcantara/anthr.blau" or Fabric 'Layer/anthrazit' or Fabric 'Layer/oyster' or Cloth "Vertex/grey" or Cloth "Vertex/anthrazit" or Cloth/leather "Impuls/anthrazit" or Fabric/leather 'Impuls/braun' or Sensatec/black or Leather "Dakota"/grau or Leather "Dakota/oyster" or Leather "Dakota/red-brown" or Leather "Dakota" saddle brown or Leather Dakota/black/contrast blue or Leather "Dakota"/schwarz |
ALAT=Yes ANAT=Yes ANNK=Yes BCAT=Yes BCCX=Yes EBAD=Yes EBAT=Yes FMAT=Yes FMCN=Yes KASW=Yes LCAD=Yes LCCX=Yes LCCZ=Yes LCD3=Yes LCNL=Yes LCSW=Yes |
|||||||||
| 02 | Cover cap "Airbag" | HIMMELGRAU | 2 | 51437066521 | $1.54 | Shop at ECS Tuning | ||||
| For vehicles with Headlining anthracite |
S775A=Yes |
|||||||||
| 04 | Cover, B-column upper left | ANTHRAZIT | 1 | 51438036259 | $27.90 | ENDED | Shop at ECS Tuning | |||
| 04 | Cover, B-column upper right | ANTHRAZIT | 1 | 51438036260 | $21.03 | Shop at ECS Tuning | ||||
| For vehicles with Cloth "Fluid"/beige or Cloth "Vertex/beige" or Sensatec/beige or Leather "Dakota"/beige |
ALB4=Yes EBB4=Yes KAB4=Yes LCB4=Yes |
|||||||||
| 04 | Cover, B-column upper left | BEIGE | 1 | 51437141069 | $27.90 | Shop at ECS Tuning | ||||
| 04 | Cover, B-column upper right | BEIGE | 1 | 51437141070 | $21.03 | Shop at ECS Tuning | ||||
| For vehicles with Cloth "Fluid" or "Linea"/anthracite or Cloth "blue shadow/Alcantara"/anthracite or Fabric"Blue Shadow/Alcantara/anthr.blau" or Fabric 'Layer/anthrazit' or Fabric 'Layer/oyster' or Cloth "Vertex/grey" or Cloth "Vertex/anthrazit" or Cloth/leather "citrus"/anthracite or Cloth/leather "Impuls/anthrazit" or Fabric/leather 'Impuls/braun' or Sensatec/black or Leather "Dakota"/grau or Leather "Dakota/oyster" or Leather "Dakota/red-brown" or Leather "Dakota" saddle brown or Leather Dakota/black/contrast blue or Leather "Dakota"/schwarz |
ALAT=Yes ANAT=Yes ANNK=Yes BCAT=Yes BCCX=Yes EBAD=Yes EBAT=Yes FFAT=Yes FMAT=Yes FMCN=Yes KASW=Yes LCAD=Yes LCCX=Yes LCCZ=Yes LCD3=Yes LCNL=Yes LCSW=Yes |
|||||||||
| 04 | Cover, B-column upper left | GRAU | 1 | 51437124785 | $27.90 | Shop at ECS Tuning | ||||
| 04 | Cover, B-column upper right | GRAU | 1 | 51437124786 | $23.30 | +core | Shop at ECS Tuning | |||
| For vehicles with Cloth "Vertex/grey" or Leather "Dakota"/grau |
EBAD=Yes LCAD=Yes |
|||||||||
| 05 | Cover, B-column bottom left | GRAU | 1 | 51437124957 | $21.03 | Shop at ECS Tuning | ||||
| 05 | Cover, B-column bottom right | GRAU | 1 | 51437124958 | $21.03 | Shop at ECS Tuning | ||||
| For vehicles with Cloth "Fluid"/beige or Cloth "Vertex/beige" or Sensatec/beige or Leather "Dakota"/beige |
ALB4=Yes EBB4=Yes KAB4=Yes LCB4=Yes |
|||||||||
| 05 | Cover, B-column bottom left | BEIGE | 1 | 51437141099 | $21.03 | Shop at ECS Tuning | ||||
| 05 | Cover, B-column bottom right | BEIGE | 1 | 51437141100 | $21.03 | Shop at ECS Tuning | ||||
| For vehicles with Cloth "Fluid" or "Linea"/anthracite or Cloth "blue shadow/Alcantara"/anthracite or Fabric"Blue Shadow/Alcantara/anthr.blau" or Fabric 'Layer/anthrazit' or Fabric 'Layer/oyster' or Cloth "Vertex/anthrazit" or Cloth/leather "citrus"/anthracite or Cloth/leather "Impuls/anthrazit" or Fabric/leather 'Impuls/braun' or Sensatec/black or Leather "Dakota/oyster" or Leather "Dakota/red-brown" or Leather "Dakota" saddle brown or Leather Dakota/black/contrast blue or Leather "Dakota"/schwarz |
ALAT=Yes ANAT=Yes ANNK=Yes BCAT=Yes BCCX=Yes EBAT=Yes FFAT=Yes FMAT=Yes FMCN=Yes KASW=Yes LCCX=Yes LCCZ=Yes LCD3=Yes LCNL=Yes LCSW=Yes |
|||||||||
| 05 | Cover, B-column bottom left | SCHWARZ | 1 | 51437141101 | $21.03 | Shop at ECS Tuning | ||||
| 05 | Cover, B-column bottom right | SCHWARZ | 1 | 51437141102 | $21.03 | Shop at ECS Tuning | ||||
| For vehicles with Headlining anthracite |
S775A=Yes |
|||||||||
| 06 | Cover column C left | SCHWARZ | 1 | 51438036245 | $24.27 | Shop at ECS Tuning | ||||
| 06 | Cover column C right | SCHWARZ | 1 | 51438036246 | $24.27 | Shop at ECS Tuning | ||||
| For vehicles with Cloth "Fluid"/beige or Cloth "Vertex/beige" or Sensatec/beige or Leather "Dakota"/beige |
ALB4=Yes EBB4=Yes KAB4=Yes LCB4=Yes |
|||||||||
| 06 | Cover column C left | BEIGE | 1 | 51437144989 | $24.27 | +core | Shop at ECS Tuning | |||
| 06 | Cover column C right | BEIGE | 1 | 51437144990 | $24.27 | +core | Shop at ECS Tuning | |||
| For vehicles with Cloth "Fluid" or "Linea"/anthracite or Cloth "blue shadow/Alcantara"/anthracite or Fabric"Blue Shadow/Alcantara/anthr.blau" or Fabric 'Layer/anthrazit' or Fabric 'Layer/oyster' or Cloth "Vertex/grey" or Cloth "Vertex/anthrazit" or Cloth/leather "citrus"/anthracite or Cloth/leather "Impuls/anthrazit" or Fabric/leather 'Impuls/braun' or Sensatec/black or Leather "Dakota"/grau or Leather "Dakota/oyster" or Leather "Dakota/red-brown" or Leather "Dakota" saddle brown or Leather Dakota/black/contrast blue or Leather "Dakota"/schwarz |
ALAT=Yes ANAT=Yes ANNK=Yes BCAT=Yes BCCX=Yes EBAD=Yes EBAT=Yes FFAT=Yes FMAT=Yes FMCN=Yes KASW=Yes LCAD=Yes LCCX=Yes LCCZ=Yes LCD3=Yes LCNL=Yes LCSW=Yes |
|||||||||
| 06 | Cover column C left | GRAU | 1 | 51437130665 | $22.75 | Shop at ECS Tuning | ||||
| 06 | Cover column C right | GRAU | 1 | 51437130666 | $22.75 | Shop at ECS Tuning | ||||
| For vehicles with Headlining anthracite |
S775A=Yes |
|||||||||
| 07 | Covering cap | SCHWARZ | 2 | 51438036247 | $1.08 | Shop at ECS Tuning | ||||
| For vehicles with Cloth "Fluid"/beige or Cloth "Vertex/beige" or Sensatec/beige or Leather "Dakota"/beige |
ALB4=Yes EBB4=Yes KAB4=Yes LCB4=Yes |
|||||||||
| 07 | Covering cap | SAVANNABEIGE | 2 | 51437141174 | $1.54 | Shop at ECS Tuning | ||||
| For vehicles with Cloth "Fluid" or "Linea"/anthracite or Cloth "blue shadow/Alcantara"/anthracite or Fabric"Blue Shadow/Alcantara/anthr.blau" or Fabric 'Layer/anthrazit' or Fabric 'Layer/oyster' or Cloth "Vertex/grey" or Cloth "Vertex/anthrazit" or Cloth/leather "citrus"/anthracite or Cloth/leather "Impuls/anthrazit" or Fabric/leather 'Impuls/braun' or Sensatec/black or Leather "Dakota"/grau or Leather "Dakota/oyster" or Leather "Dakota/red-brown" or Leather "Dakota" saddle brown or Leather Dakota/black/contrast blue or Leather "Dakota"/schwarz |
ALAT=Yes ANAT=Yes ANNK=Yes BCAT=Yes BCCX=Yes EBAD=Yes EBAT=Yes FFAT=Yes FMAT=Yes FMCN=Yes KASW=Yes LCAD=Yes LCCX=Yes LCCZ=Yes LCD3=Yes LCNL=Yes LCSW=Yes |
|||||||||
| 07 | Covering cap | GRAU | 2 | 51437141173 | $1.54 | Shop at ECS Tuning | ||||
| For vehicles with Headlining anthracite |
S775A=Yes |
|||||||||
| 08 | Cover, column D, right | SCHWARZ | 1 | 09/2009 | 51439155738 | ENDED | Shop at ECS Tuning | |||
| 08 | Cover, column D, left | SCHWARZ | 1 | 09/2009 | 51439155737 | $83.08 | ENDED | Shop at ECS Tuning | ||
| only in conjunction with | ||||||||||
| -- | Contact bushing MQS with cable | 0,2- 0,5 QMM | 1 | 09/2009 | 61130005197 | $1.65 | Shop at ECS Tuning | |||
| -- | Contact bushing MQS with cable | 0,5-0,75 MM² AG | 1 | 09/2009 | 61130056960 | Shop at ECS Tuning | ||||
| -- | Universal socket housing uncoded | 3 POL. | 1 | 09/2009 | 61138377072 | $1.37 | Shop at ECS Tuning | |||
| For vehicles with Cloth "Fluid"/beige or Cloth "Vertex/beige" or Sensatec/beige or Leather "Dakota"/beige |
ALB4=Yes EBB4=Yes KAB4=Yes LCB4=Yes |
|||||||||
| 08 | Cover, column D, right | BEIGE | 1 | 09/2009 | 51439151708 | $83.08 | ENDED | Shop at ECS Tuning | ||
| 08 | Cover, column D, left | BEIGE | 1 | 09/2009 | 51439151707 | $83.08 | ENDED | Shop at ECS Tuning | ||
| only in conjunction with | ||||||||||
| -- | Contact bushing MQS with cable | 0,2- 0,5 QMM | 1 | 09/2009 | 61130005197 | $1.65 | Shop at ECS Tuning | |||
| -- | Contact bushing MQS with cable | 0,5-0,75 MM² AG | 1 | 09/2009 | 61130056960 | Shop at ECS Tuning | ||||
| -- | Universal socket housing uncoded | 3 POL. | 1 | 09/2009 | 61138377072 | $1.37 | Shop at ECS Tuning | |||
| For vehicles with Cloth "Fluid" or "Linea"/grey or Cloth "Fluid" or "Linea"/anthracite or Cloth "blue shadow/Alcantara"/anthracite or Cloth "Vertex/grey" or Cloth "Vertex/anthrazit" or Cloth/leather "citrus"/anthracite or Cloth/leather citrus/blue or Cloth/leather citrus/quarz-blue or Cloth/leather "Impuls/anthrazit" or Fabric/leather 'Impuls/braun' or Sensatec/black or Leather "Dakota"/grau or Leather "Dakota"/lemon or Leather "Dakota"/terra or Leather "Dakota/oyster" or Leather "Dakota/red-brown" or Leather "Dakota" saddle brown or Leather "Dakota"/schwarz |
ALAD=Yes ALAT=Yes ANAT=Yes EBAD=Yes EBAT=Yes FFAT=Yes FFB5=Yes FFB6=Yes FMAT=Yes FMCN=Yes KASW=Yes LCAD=Yes LCB7=Yes LCB8=Yes LCCX=Yes LCCZ=Yes LCD3=Yes LCSW=Yes |
|||||||||
| 08 | Cover, column D, right | GRAU | 1 | 09/2009 | 51439151706 | $83.08 | ENDED | Shop at ECS Tuning | ||
| 08 | Cover, column D, left | GRAU | 1 | 09/2009 | 51439151705 | $83.08 | ENDED | Shop at ECS Tuning | ||
| only in conjunction with | ||||||||||
| -- | Contact bushing MQS with cable | 0,2- 0,5 QMM | 1 | 09/2009 | 61130005197 | $1.65 | Shop at ECS Tuning | |||
| -- | Contact bushing MQS with cable | 0,5-0,75 MM² AG | 1 | 09/2009 | 61130056960 | Shop at ECS Tuning | ||||
| -- | Universal socket housing uncoded | 3 POL. | 1 | 09/2009 | 61138377072 | $1.37 | Shop at ECS Tuning | |||
| For vehicles with Headlining anthracite |
S775A=Yes |
|||||||||
| 09 | Covering left | SCHWARZ | 1 | 51448036255 | $7.70 | Shop at ECS Tuning | ||||
| 09 | Covering right | SCHWARZ | 1 | 51448036256 | $7.70 | Shop at ECS Tuning | ||||
| For vehicles with Cloth "Fluid"/beige or Cloth "Vertex/beige" or Sensatec/beige or Leather "Dakota"/beige |
ALB4=Yes EBB4=Yes KAB4=Yes LCB4=Yes |
|||||||||
| 09 | Covering left | BEIGE | 1 | 51446950801 | $7.83 | Shop at ECS Tuning | ||||
| 09 | Covering right | BEIGE | 1 | 51446950802 | $7.83 | Shop at ECS Tuning | ||||
| For vehicles with Cloth "Fluid" or "Linea"/anthracite or Cloth "blue shadow/Alcantara"/anthracite or Fabric"Blue Shadow/Alcantara/anthr.blau" or Fabric 'Layer/anthrazit' or Fabric 'Layer/oyster' or Cloth "Vertex/grey" or Cloth "Vertex/anthrazit" or Cloth/leather "citrus"/anthracite or Cloth/leather "Impuls/anthrazit" or Fabric/leather 'Impuls/braun' or Sensatec/black or Leather "Dakota"/grau or Leather "Dakota/oyster" or Leather "Dakota/red-brown" or Leather "Dakota" saddle brown or Leather Dakota/black/contrast blue or Leather "Dakota"/schwarz |
ALAT=Yes ANAT=Yes ANNK=Yes BCAT=Yes BCCX=Yes EBAD=Yes EBAT=Yes FFAT=Yes FMAT=Yes FMCN=Yes KASW=Yes LCAD=Yes LCCX=Yes LCCZ=Yes LCD3=Yes LCNL=Yes LCSW=Yes |
|||||||||
| 09 | Covering left | GRAU | 1 | 51446950799 | $7.70 | Shop at ECS Tuning | ||||
| 09 | Covering right | GRAU | 1 | 51446950800 | $7.83 | Shop at ECS Tuning | ||||
| 11 | Clip Natur | 18 | 51437001491 | $0.42 | Shop at ECS Tuning | |||||
| 13 | Sheet metal screw | ST4,8X16-U1-C- | 4 | 07119904182 | $0.25 | Shop at ECS Tuning | ||||
| 13 | Torx-bolt with washer | M5X35MM | 1 | 51437025649 | $0.59 | Shop at ECS Tuning | ||||
| 13 | Fillister head self-tapping screw | 1 | 72128266718 | $1.11 | Shop at ECS Tuning | |||||
| 14 | Plug-in retainer | 2 | 07146957034 | $0.25 | Shop at ECS Tuning | |||||
| 15 | Sheet metal screw | ST5,5X16 SW | 6 | 07119901339 | $0.25 | Shop at ECS Tuning | ||||
| 16 | Clip nut | ST5,5-1-ZNS3 | 6 | 07129925768 | $0.25 | Shop at ECS Tuning | ||||
| 16 | Clip for sheet metal nut | 6 | 07147141352 | $0.18 | Shop at ECS Tuning | |||||
| 17 | Torx bolt | ST4,8X32 | 4 | 07149112637 | $0.64 | Shop at ECS Tuning | ||||
| 18 | Cover cap support | 2 | 51437006830 | $0.64 | Shop at ECS Tuning | |||||
| 19 | Plug | 2 | 07146971303 | $0.09 | Shop at ECS Tuning | |||||
| 20 | Bracket left | 1 | 51437126941 | $5.02 | Shop at ECS Tuning | |||||
| 20 | Bracket right | 1 | 51437126942 | $6.70 | Shop at ECS Tuning | |||||
| 21 | Plug-in nut | M5 | 2 | 46637651465 | $1.29 | Shop at ECS Tuning | ||||
| 22 | sealing | 25X25MM | 3 | 51718163653 | $0.32 | Shop at ECS Tuning | ||||
| 23 | Csk.lenshead screw | M4,2X19 | 6 | 07119905911 | $0.25 | Shop at ECS Tuning | ||||
| 24 | Clip, cover for column B | 2 | 51337162282 | $0.29 | Shop at ECS Tuning | |||||
Notes
- +core = plus core charge (possibility of a return of the old part)
- ENDED = the part has been discontinued (no longer available).
