Trim panel A- / B- / C- / D-Column for BMW 3 Series F31 LCI 330d (2019)

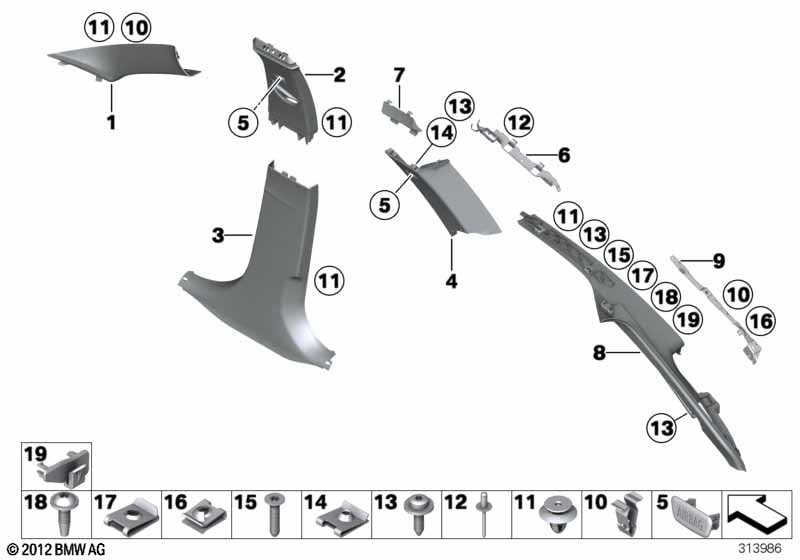

This Trim panel A- / B- / C- / D-Column technical drawing provides a detailed breakdown of the assembly for the 3 Series F31 LCI 330d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2019.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| For vehicles with Headlining anthracite |
S775A=Yes |
|||||||||
| 01 | Left column A cover | ANTHRAZIT | 1 | 51437846227 | Shop at ECS Tuning | |||||
| 01 | Right column A cover | ANTHRAZIT | 1 | 51437846228 | Shop at ECS Tuning | |||||
| For vehicles with Headlining anthracite and Fabric Move/anthracite or Fabric Move/amber or Fabric Track/anthracite/akzent-grau or Fabric Track/anthracite/akzent-rot or Stofff corner/anthrazit/Akzent grau or Stofff corner/anthrazit/Akzent rot or Cloth Hexagon/Alcantara/anthracite or Sensatec/black/Accent red or Sensatec/black or Leather Dakota/black/akzent-rot or Leather Dakota/everest-grau/akzent-schw. or Leather Dakota/korall-rot/akzent-schwarz or Leather Dakota/black/excl. seam or Leather "Dakota"/schwarz |
S775A=No BDAT=Yes BDLI=Yes BEL1=Yes BEL2=Yes CCL1=Yes CCL2=Yes HAAT=Yes KCL3=Yes KCSW=Yes LCL3=Yes LCL4=Yes LCL5=Yes LCLZ=Yes LCSW=Yes |
|||||||||
| 01 | Left column A cover | EVERESTGRAU | 1 | 51437296019 | Shop at ECS Tuning | |||||
| 01 | Right column A cover | EVERESTGRAU | 1 | 51437296020 | Shop at ECS Tuning | |||||
| For vehicles with Headlining anthracite and Fabric/Leather Breeze/anthracite or Fabric/leather Breeze/oyster/black or Sensatec/veneto-beige or Sensatec/mocca or Sensatec/veneto-beige or Leather "Dakota/veneto-beige" or Leather 'Dakota' venetobeige/oyster acc. or Leath.Dakota/veneto-beige/accent oyster or Leather Dakota/black/Accent oyster dark or Leather Dakota/sattel-braun/excl. seam or Leather Dakota/veneto-beige/excl. seam or Leather Dakota / mocca or Leather Dakota/oyster/Accent oyster dark or Leather Dakota/cognac/accent brown or Leather Dakota/cognac/accent brown or Leather 'Dakota' venetobeige black |
S775A=No CBAT=Yes CBOP=Yes KCDF=Yes KCMY=Yes KCV1=Yes LCDF=Yes LCFJ=Yes LCFL=Yes LCL8=Yes LCLX=Yes LCLY=Yes LCMY=Yes LCOM=Yes LCRY=Yes LCRZ=Yes LCV1=Yes |
|||||||||
| 01 | Left column A cover | OYSTER | 1 | 51437296021 | Shop at ECS Tuning | |||||
| 01 | Right column A cover | OYSTER | 1 | 51437296022 | Shop at ECS Tuning | |||||
| For vehicles with Headlining anthracite |
S775A=Yes |
|||||||||
| 02 | Cover, B-column upper left | ANTHRAZIT | 1 | 51437846229 | Shop at ECS Tuning | |||||
| 02 | Cover, B-column upper right | ANTHRAZIT | 1 | 51437846230 | Shop at ECS Tuning | |||||
| For vehicles with Headlining anthracite and Fabric Move/anthracite or Fabric Move/amber or Fabric Track/anthracite/akzent-grau or Fabric Track/anthracite/akzent-rot or Stofff corner/anthrazit/Akzent grau or Stofff corner/anthrazit/Akzent rot or Cloth Hexagon/Alcantara/anthracite or Sensatec/black/Accent red or Sensatec/black or Leather Dakota/black/akzent-rot or Leather Dakota/everest-grau/akzent-schw. or Leather Dakota/korall-rot/akzent-schwarz or Leather Dakota/black/excl. seam or Leather "Dakota"/schwarz |
S775A=No BDAT=Yes BDLI=Yes BEL1=Yes BEL2=Yes CCL1=Yes CCL2=Yes HAAT=Yes KCL3=Yes KCSW=Yes LCL3=Yes LCL4=Yes LCL5=Yes LCLZ=Yes LCSW=Yes |
|||||||||
| 02 | Cover, B-column upper left | EVERESTGRAU | 1 | 51437288215 | Shop at ECS Tuning | |||||
| 02 | Cover, B-column upper right | EVERESTGRAU | 1 | 51437288216 | Shop at ECS Tuning | |||||
| For vehicles with Headlining anthracite and Fabric/Leather Breeze/anthracite or Fabric/leather Breeze/oyster/black or Sensatec/veneto-beige or Sensatec/veneto-beige or Leather "Dakota/veneto-beige" or Leather 'Dakota' sattelbraun/br. accents or Leather 'Dakota' venetobeige/oyster acc. or Leath.Dakota/veneto-beige/accent oyster or Leather Dakota/black/Accent oyster dark or Leather Dakota/sattel-braun/excl. seam or Leather Dakota/veneto-beige/excl. seam or Leather Dakota/oyster/Accent oyster dark or Leather Dakota/cognac/accent brown or Leather Dakota/cognac/accent brown or Leather 'Dakota' venetobeige black |
S775A=No CBAT=Yes CBOP=Yes KCDF=Yes KCV1=Yes LCDF=Yes LCDY=Yes LCFJ=Yes LCFL=Yes LCL8=Yes LCLX=Yes LCLY=Yes LCOM=Yes LCRY=Yes LCRZ=Yes LCV1=Yes |
|||||||||
| 02 | Cover, B-column upper left | OYSTER | 1 | 51437288217 | Shop at ECS Tuning | |||||
| 02 | Cover, B-column upper right | OYSTER | 1 | 51437288218 | Shop at ECS Tuning | |||||
| For vehicles with Fabric/Leather Breeze/oyster/oyster or Leather Dakota/oyster/Accent oyster dark |
CBDH=Yes LCL9=Yes |
|||||||||
| 03 | Cover, B-column bottom left | OYSTER | 1 | 51437288221 | Shop at ECS Tuning | |||||
| 03 | Cover, B-column bottom right | OYSTER | 1 | 51437288222 | Shop at ECS Tuning | |||||
| For vehicles with Sensatec/veneto-beige or Leather "Dakota/veneto-beige" or Leather 'Dakota' venetobeige/oyster acc. or Leather Dakota/veneto-beige/excl. seam |
KCDF=Yes LCDF=Yes LCFJ=Yes LCLY=Yes |
|||||||||
| 03 | Cover, B-column bottom left | VENETOBEIGE | 1 | 51437288223 | Shop at ECS Tuning | |||||
| 03 | Cover, B-column bottom right | VENETOBEIGE | 1 | 51437288224 | Shop at ECS Tuning | |||||
| For vehicles with Fabric Move/anthracite or Fabric/Leather Breeze/anthracite or Fabric/leather Breeze/oyster/black or Stofff corner/anthrazit/Akzent grau or Stofff corner/anthrazit/Akzent rot or Cloth Hexagon/Alcantara/anthracite or Sensatec/black/Accent red or Sensatec/black or Sensatec/black or Sensatec/veneto-beige or Leather 'Dakota' sattelbraun/br. accents or Leather 'Dakota' sattelbraun/br. accents or Leath.Dakota/veneto-beige/accent oyster or Leather Dakota/black/akzent-rot or Leather Dakota/everest-grau/akzent-schw. or Leather Dakota/korall-rot/akzent-schwarz or Leather Dakota/black/Accent oyster dark or Leather Dakota/sattel-braun/excl. seam or Leather Dakota/black/contrast blue or Leather Dakota/oyster/Accent oyster dark or Leather Dakota/cognac/accent brown or Leather Dakota/cognac/accent brown or Leather "Dakota"/schwarz or Leather 'Dakota' venetobeige black |
BDAT=Yes CBAT=Yes CBOP=Yes CCL1=Yes CCL2=Yes HAAT=Yes KCL3=Yes KCSM=Yes KCSW=Yes KCV1=Yes LCDJ=Yes LCDY=Yes LCFL=Yes LCL3=Yes LCL4=Yes LCL5=Yes LCL8=Yes LCLX=Yes LCNL=Yes LCOM=Yes LCRY=Yes LCRZ=Yes LCSW=Yes LCV1=Yes |
|||||||||
| 03 | Cover, B-column bottom left | SCHWARZ | 1 | 51437288219 | Shop at ECS Tuning | |||||
| 03 | Cover, B-column bottom right | SCHWARZ | 1 | 51437288220 | Shop at ECS Tuning | |||||
| For vehicles with Headlining anthracite |
S775A=Yes |
|||||||||
| 04 | Cover column C left | SCHWARZ | 1 | 51437318681 | Shop at ECS Tuning | |||||
| 04 | Cover column C right | SCHWARZ | 1 | 51437318682 | Shop at ECS Tuning | |||||
| For vehicles with Headlining anthracite and Fabric Move/anthracite or Fabric Move/amber or Fabric Track/anthracite/akzent-grau or Fabric Track/anthracite/akzent-rot or Stofff corner/anthrazit/Akzent grau or Stofff corner/anthrazit/Akzent rot or Cloth Hexagon/Alcantara/anthracite or Sensatec/black/Accent red or Sensatec/black or Leather Dakota/black/akzent-rot or Leather Dakota/everest-grau/akzent-schw. or Leather Dakota/korall-rot/akzent-schwarz or Leather Dakota/black/excl. seam or Leather "Dakota"/schwarz |
S775A=No BDAT=Yes BDLI=Yes BEL1=Yes BEL2=Yes CCL1=Yes CCL2=Yes HAAT=Yes KCL3=Yes KCSW=Yes LCL3=Yes LCL4=Yes LCL5=Yes LCLZ=Yes LCSW=Yes |
|||||||||
| 04 | Cover column C left | EVERESTGRAU | 1 | 51437291683 | Shop at ECS Tuning | |||||
| 04 | Cover column C right | EVERESTGRAU | 1 | 51437291684 | Shop at ECS Tuning | |||||
| For vehicles with Headlining anthracite and Fabric/Leather Breeze/anthracite or Fabric/leather Breeze/oyster/black or Sensatec/veneto-beige or Sensatec/veneto-beige or Leather "Dakota/veneto-beige" or Leather 'Dakota' sattelbraun/br. accents or Leather 'Dakota' venetobeige/oyster acc. or Leath.Dakota/veneto-beige/accent oyster or Leather Dakota/black/Accent oyster dark or Leather Dakota/sattel-braun/excl. seam or Leather Dakota/veneto-beige/excl. seam or Leather Dakota/oyster/Accent oyster dark or Leather Dakota/cognac/accent brown or Leather Dakota/cognac/accent brown or Leather 'Dakota' venetobeige black |
S775A=No CBAT=Yes CBOP=Yes KCDF=Yes KCV1=Yes LCDF=Yes LCDY=Yes LCFJ=Yes LCFL=Yes LCL8=Yes LCLX=Yes LCLY=Yes LCOM=Yes LCRY=Yes LCRZ=Yes LCV1=Yes |
|||||||||
| 04 | Cover column C left | OYSTER | 1 | 51437291685 | Shop at ECS Tuning | |||||
| 04 | Cover column C right | OYSTER | 1 | 51437291686 | Shop at ECS Tuning | |||||
| For vehicles with Headlining anthracite |
S775A=Yes |
|||||||||
| 05 | Cover cap airbag | SCHWARZ | 2 | 51437903774 | Shop at ECS Tuning | |||||
| For vehicles with Headlining anthracite and Fabric Move/anthracite or Fabric Move/amber or Fabric Track/anthracite/akzent-grau or Fabric Track/anthracite/akzent-rot or Stofff corner/anthrazit/Akzent grau or Stofff corner/anthrazit/Akzent rot or Cloth Hexagon/Alcantara/anthracite or Sensatec/black/Accent red or Sensatec/black or Leather Dakota/black/akzent-rot or Leather Dakota/everest-grau/akzent-schw. or Leather Dakota/korall-rot/akzent-schwarz or Leather Dakota/black/excl. seam or Leather "Dakota"/schwarz |
S775A=No BDAT=Yes BDLI=Yes BEL1=Yes BEL2=Yes CCL1=Yes CCL2=Yes HAAT=Yes KCL3=Yes KCSW=Yes LCL3=Yes LCL4=Yes LCL5=Yes LCLZ=Yes LCSW=Yes |
|||||||||
| 05 | Cover cap airbag | EVERESTGRAU | 2 | 51439180572 | Shop at ECS Tuning | |||||
| For vehicles with Headlining anthracite and Fabric/Leather Breeze/anthracite or Fabric/leather Breeze/oyster/black or Sensatec/veneto-beige or Sensatec/veneto-beige or Leather "Dakota/veneto-beige" or Leather 'Dakota' sattelbraun/br. accents or Leather 'Dakota' venetobeige/oyster acc. or Leath.Dakota/veneto-beige/accent oyster or Leather Dakota/black/Accent oyster dark or Leather Dakota/sattel-braun/excl. seam or Leather Dakota/veneto-beige/excl. seam or Leather Dakota/oyster/Accent oyster dark or Leather Dakota/cognac/accent brown or Leather Dakota/cognac/accent brown or Leather 'Dakota' venetobeige black |
S775A=No CBAT=Yes CBOP=Yes KCDF=Yes KCV1=Yes LCDF=Yes LCDY=Yes LCFJ=Yes LCFL=Yes LCL8=Yes LCLX=Yes LCLY=Yes LCOM=Yes LCRY=Yes LCRZ=Yes LCV1=Yes |
|||||||||
| 05 | Cover cap airbag | OYSTER | 2 | 51439180577 | Shop at ECS Tuning | |||||
| 06 | Bracket, column C cover, left | 1 | 51437276791 | Shop at ECS Tuning | ||||||
| 06 | Bracket, column C cover, right | 1 | 51437276792 | Shop at ECS Tuning | ||||||
| 07 | Airbag ramp cover, C-pillar, left | 1 | 51437300407 | Shop at ECS Tuning | ||||||
| 07 | Airbag ramp cover, C-pillar, right | 1 | 51437300408 | Shop at ECS Tuning | ||||||
| For vehicles with Headlining anthracite |
S775A=Yes |
|||||||||
| 08 | Cover, column D, left | SCHWARZ | 1 | 51437846239 | Shop at ECS Tuning | |||||
| 08 | Cover, column D, right | SCHWARZ | 1 | 51437846240 | Shop at ECS Tuning | |||||
| For vehicles with Headlining anthracite and Fabric Move/anthracite or Fabric Move/amber or Fabric Track/anthracite/akzent-grau or Fabric Track/anthracite/akzent-rot or Stofff corner/anthrazit/Akzent grau or Stofff corner/anthrazit/Akzent rot or Cloth Hexagon/Alcantara/anthracite or Sensatec/black/Accent red or Sensatec/black or Leather Dakota/black/akzent-rot or Leather Dakota/everest-grau/akzent-schw. or Leather Dakota/korall-rot/akzent-schwarz or Leather Dakota/black/excl. seam or Leather "Dakota"/schwarz |
S775A=No BDAT=Yes BDLI=Yes BEL1=Yes BEL2=Yes CCL1=Yes CCL2=Yes HAAT=Yes KCL3=Yes KCSW=Yes LCL3=Yes LCL4=Yes LCL5=Yes LCLZ=Yes LCSW=Yes |
|||||||||
| 08 | Cover, column D, left | EVERESTGRAU | 1 | 51437273783 | Shop at ECS Tuning | |||||
| 08 | Cover, column D, right | EVERESTGRAU | 1 | 51437273784 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Headlining anthracite and Fabric/Leather Breeze/anthracite or Fabric/leather Breeze/oyster/black or Sensatec/veneto-beige or Sensatec/veneto-beige or Leather "Dakota/veneto-beige" or Leather 'Dakota' sattelbraun/br. accents or Leather 'Dakota' sattelbraun/br. accents or Leather 'Dakota' venetobeige/oyster acc. or Leath.Dakota/veneto-beige/accent oyster or Leather Dakota/black/Accent oyster dark or Leather Dakota/sattel-braun/excl. seam or Leather Dakota/veneto-beige/excl. seam or Leather Dakota/oyster/Accent oyster dark or Leather Dakota/cognac/accent brown or Leather Dakota/cognac/accent brown or Leather 'Dakota' venetobeige black |
S775A=No CBAT=Yes CBOP=Yes KCDF=Yes KCV1=Yes LCDF=Yes LCDJ=Yes LCDY=Yes LCFJ=Yes LCFL=Yes LCL8=Yes LCLX=Yes LCLY=Yes LCOM=Yes LCRY=Yes LCRZ=Yes LCV1=Yes |
|||||||||
| 08 | Cover, column D, left | OYSTER | 1 | 51437273781 | Shop at ECS Tuning | |||||
| 08 | Cover, column D, right | OYSTER | 1 | 51437273782 | Shop at ECS Tuning | |||||
| 09 | Mount, D-pillar, left | 1 | 51437268435 | +core | Shop at ECS Tuning | |||||
| 09 | Mount, D-pillar, right | 1 | 51437268436 | +core | Shop at ECS Tuning | |||||
| 10 | Clamp | 2 | 51437321215 | Shop at ECS Tuning | ||||||
| 11 | Clip | 6 | 07147152593 | $0.17 | Shop at ECS Tuning | |||||
| 11 | Clip Natur | 10 | 51437001491 | $0.42 | Shop at ECS Tuning | |||||
| 12 | Blind rivet | 4 | 07147265827 | Shop at ECS Tuning | ||||||
| 13 | Sheet metal screw | ST4,8X19 | 2 | 07119904714 | $0.25 | Shop at ECS Tuning | ||||
| 13 | Sheet metal screw | ST4,8X38-R-ZNFE | 2 | 07119905199 | $0.36 | Shop at ECS Tuning | ||||
| 13 | Fillister head self-tapp.screw w collar | ISA ST4,8X25 | 2 | 07149247838 | Shop at ECS Tuning | |||||
| 14 | Body nut | 2 | 11129157025 | Shop at ECS Tuning | ||||||
| 15 | Csk.lenshead screw | M4,2X19 | 4 | 07119905911 | $0.25 | Shop at ECS Tuning | ||||
| 16 | Clip for sheet metal nut | 4 | 07147141352 | $0.18 | Shop at ECS Tuning | |||||
| 17 | Body nut | ST 4,8-8-ZNS | 2 | 07129904227 | $0.27 | Shop at ECS Tuning | ||||
| 18 | Oval-head machine screw, self-threading | M5X12 ISA 25 | 6 | 66519245818 | Shop at ECS Tuning | |||||
Notes
- NoS = No Stock (Part centrally not stocked)
- +core = plus core charge (possibility of a return of the old part)
