Rear seat parts for BMW 3 Series E30 320i (1990)

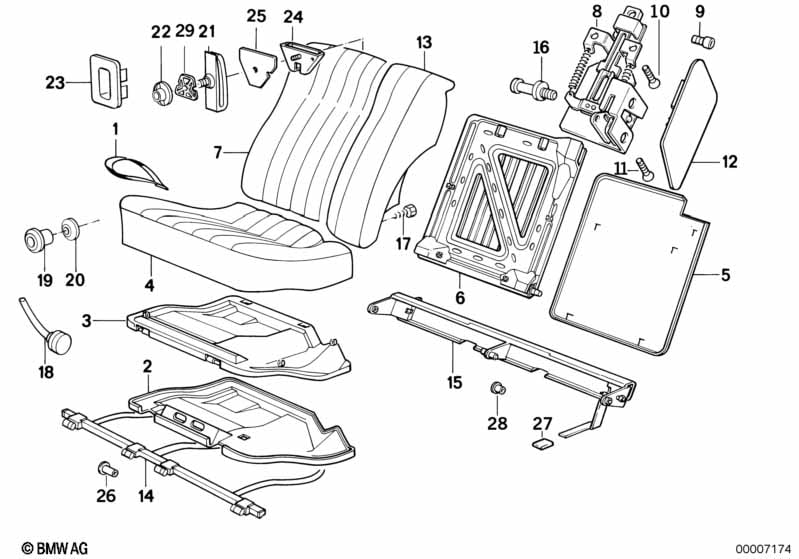

This Rear seat parts technical drawing provides a detailed breakdown of the assembly for the 3 Series E30 320i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1990.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Version 310 | |||||||||
| For vehicles with Cloth version |
=Yes |
|||||||||
| 01 | Loop seat | ANTHRAZIT | 2 | 52208100494 | ENDED | Shop at ECS Tuning | ||||
| 01 | Loop seat | SILBER | 2 | 52208100495 | ENDED | Shop at ECS Tuning | ||||
| 01 | Loop seat | NATUR | 2 | 52208100497 | ENDED | Shop at ECS Tuning | ||||
| For vehicles with Vinyl version or Leather trim |
=Yes =Yes |
|||||||||
| 01 | Loop seat | SCHWARZ | 2 | 52201947625 | ENDED | Shop at ECS Tuning | ||||
| 01 | Loop seat | SILBER | 2 | 52201947626 | ENDED | Shop at ECS Tuning | ||||
| 01 | Loop seat | NATUR | 2 | 52201947629 | ENDED | Shop at ECS Tuning | ||||
| 02 | Covering left | SCHIEFER | 1 | 52201947641 | ENDED | Shop at ECS Tuning | ||||
| 02 | Covering right | SCHIEFER | 1 | 52201947642 | ENDED | Shop at ECS Tuning | ||||
| 02 | Covering left | NATUR | 1 | 52201947645 | ENDED | Shop at ECS Tuning | ||||
| 02 | Covering right | NATUR | 1 | 52201947646 | ENDED | Shop at ECS Tuning | ||||
| 03 | Seat pan left | 1 | 52201947633 | ENDED | Shop at ECS Tuning | |||||
| 03 | Seat pan, right | 1 | 52201947634 | ENDED | Shop at ECS Tuning | |||||
| 04 | Left pad | 1 | 52201947635 | ENDED | Shop at ECS Tuning | |||||
| 04 | Pad right | 1 | 52201947636 | ENDED | Shop at ECS Tuning | |||||
| 05 | Rear wall seat left | SCHIEFER | 1 | 52201947743 | ENDED | Shop at ECS Tuning | ||||
| 05 | Rear wall seat right | SCHIEFER | 1 | 52201947744 | ENDED | Shop at ECS Tuning | ||||
| 05 | Rear wall seat left | NATUR | 1 | 52201947747 | ENDED | Shop at ECS Tuning | ||||
| 05 | Rear wall seat right | NATUR | 1 | 52201947748 | ENDED | Shop at ECS Tuning | ||||
| 06 | Backrest-cap left | 1 | 52201947731 | ENDED | Shop at ECS Tuning | |||||
| 06 | Backrest-cap right | 1 | 52201947732 | ENDED | Shop at ECS Tuning | |||||
| 07 | Left pad | 1 | 52201947733 | ENDED | Shop at ECS Tuning | |||||
| 07 | Pad right | 1 | 52201947734 | ENDED | Shop at ECS Tuning | |||||
| 08 | Catch rear left | 1 | 52201947737 | ENDED | Shop at ECS Tuning | |||||
| 08 | Catch rear right | 1 | 52201947738 | ENDED | Shop at ECS Tuning | |||||
| 09 | ISA screw | M6X10-8.8-ZNS3 | 4 | 07129903804 | $1.93 | Shop at ECS Tuning | ||||
| 10 | Countersunk head screw | M6X25 | 4 | 07119928153 | ENDED | Shop at ECS Tuning | ||||
| 11 | Countersunk head screw | M6X16-8.8-ZNS3 | 2 | 07119904304 | $0.25 | Shop at ECS Tuning | ||||
| 12 | Covering left | 1 | 52201947739 | ENDED | Shop at ECS Tuning | |||||
| 12 | Covering right | 1 | 52201947740 | ENDED | Shop at ECS Tuning | |||||
| 13 | Left pad | 1 | 52201947837 | ENDED | Shop at ECS Tuning | |||||
| 13 | Pad right | 1 | 52201947838 | ENDED | Shop at ECS Tuning | |||||
| 14 | Frame | 1 | 52201947600 | ENDED | Shop at ECS Tuning | |||||
| 15 | Rail | 1 | 52201947632 | ENDED | Shop at ECS Tuning | |||||
| 16 | Pin | 2 | 52201947716 | ENDED | Shop at ECS Tuning | |||||
| 17 | Hex head screw | ST6,3X13-C-Z1 | 2 | 07119916960 | $0.24 | Shop at ECS Tuning | ||||
| 18 | Rubber band | 3 | 72111925450 | Shop at ECS Tuning | ||||||
| 19 | Bush | SCHWARZ | 3 | 52208117528 | ENDED | Shop at ECS Tuning | ||||
| 19 | Ring | 3 | 52208117529 | ENDED | Shop at ECS Tuning | |||||
| 20 | Ring | 3 | 05/1992 | 52201925146 | Shop at ECS Tuning | |||||
| 20 | Ring | 3 | 52208117529 | ENDED | Shop at ECS Tuning | |||||
| 21 | Covering cap | 1 | 51461973908 | $3.30 | ENDED | Shop at ECS Tuning | ||||
| 21 | Seat belt guide | 1 | 72111815734 | $7.68 | ENDED | Shop at ECS Tuning | ||||
| 22 | Wing nut | M5 | 1 | 51461929406 | ENDED | Shop at ECS Tuning | ||||
| 22 | Wing nut | M8 | 1 | 51461973909 | $0.50 | Shop at ECS Tuning | ||||
| 23 | Covering cap | 2 | 52201925583 | $1.53 | ENDED | Shop at ECS Tuning | ||||
| 24 | Covering cap | 1 | 51461973908 | $3.30 | ENDED | Shop at ECS Tuning | ||||
| 25 | Washer | 1 | 72118121200 | ENDED | Shop at ECS Tuning | |||||
| 26 | Bushing | 2 | 52208134366 | ENDED | Shop at ECS Tuning | |||||
| 27 | Cap | 1 | 52208134379 | Shop at ECS Tuning | ||||||
| 28 | Bushing | 2 | 52208134420 | ENDED | Shop at ECS Tuning | |||||
| 29 | Washer | 2 | 72118121200 | ENDED | Shop at ECS Tuning | |||||
Notes
- ENDED = the part has been discontinued (no longer available).
