Headrest, rear for BMW 7 Series E32 730i (1988)

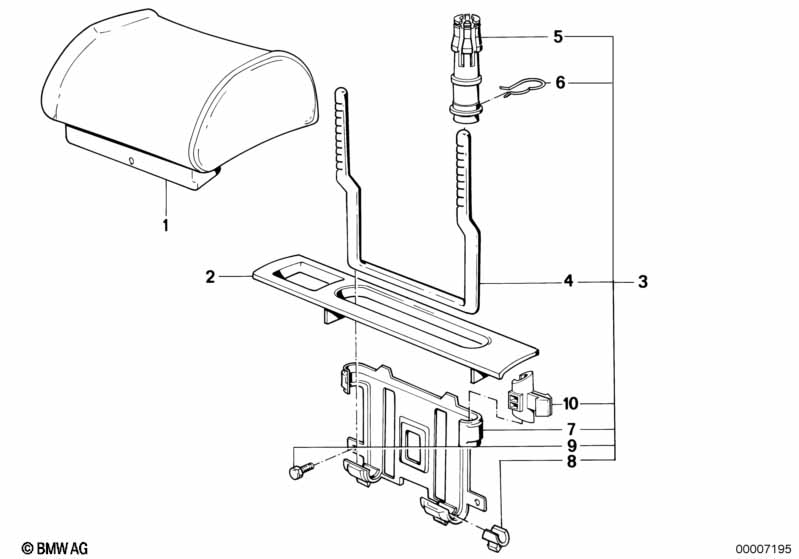

This Headrest, rear technical drawing provides a detailed breakdown of the assembly for the 7 Series E32 730i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1988.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Head rest cloth | 0216 ANTHRAZIT | 2 | 09/1990 | 52201963010 | ENDED | Shop at ECS Tuning | |||
| 01 | Head rest cloth | 0217 SILBER | 2 | 09/1990 | 52201963011 | ENDED | Shop at ECS Tuning | |||
| 01 | Head rest cloth | 0218 INDIGO | 2 | 09/1990 | 52201963012 | ENDED | Shop at ECS Tuning | |||
| 01 | Head rest cloth | 0220 ANTILOPE | 2 | 09/1990 | 52201963013 | ENDED | Shop at ECS Tuning | |||
| 01 | Head rest cloth | 0219 HAVANNA | 2 | 09/1990 | 52201963014 | ENDED | Shop at ECS Tuning | |||
| 01 | Head rest cloth | 0290 NATUR | 2 | 09/1990 | 52201975989 | ENDED | Shop at ECS Tuning | |||
| UPHOLSTERY LEATHER WALKNAPPA | ||||||||||
| 01 | Headrest leather | 0227/0233 SILB. | 2 | 09/1990 | 52201963023 | $273.42 | ENDED | Shop at ECS Tuning | ||
| 01 | Headrest leather | 0228/0234 INDIG | 2 | 09/1990 | 52201963024 | $273.42 | ENDED | Shop at ECS Tuning | ||
| 01 | Headrest leather | 0230/0236 ANTIL | 2 | 09/1990 | 52201963025 | $150.66 | ENDED | Shop at ECS Tuning | ||
| 01 | Headrest leather | 0229/0235 HAVAN | 2 | 09/1990 | 52201963026 | $150.66 | ENDED | Shop at ECS Tuning | ||
| 01 | Headrest leather | 0231/0237 NATUR | 2 | 09/1990 | 52201963027 | $273.42 | ENDED | Shop at ECS Tuning | ||
| 01 | Headrest leather | 0238 SADDLE-TAN | 2 | 09/1990 | 52201963028 | $150.66 | ENDED | Shop at ECS Tuning | ||
| 01 | Headrest leather | 0239 CARDIN.ROT | 2 | 09/1990 | 52201963029 | $150.66 | ENDED | Shop at ECS Tuning | ||
| 01 | Headrest leather | 0226/0232 SCHW. | 2 | 12/1990 | 52201963022 | $273.42 | ENDED | Shop at ECS Tuning | ||
| 01 | Headrest leather | 0323 KARMES.ROT | 2 | 12/1990 | 52208113568 | $150.66 | ENDED | Shop at ECS Tuning | ||
| UPHOLSTERY LEATHER BUFFALO | ||||||||||
| 01 | Headrest leather | 0240 SIAMGRAU | 2 | 09/1990 | 52201963031 | $150.66 | ENDED | Shop at ECS Tuning | ||
| 01 | Headrest leather | 0241 HAVANNA | 2 | 09/1990 | 52201963033 | $150.66 | ENDED | Shop at ECS Tuning | ||
| 01 | Headrest leather | 0308 SIAMGR. 88 | 2 | 09/1990 | 52208111739 | ENDED | Shop at ECS Tuning | |||
| 01 | Headrest leather | 0309 HAVANNA 88 | 2 | 09/1990 | 52208111740 | ENDED | Shop at ECS Tuning | |||
| 02 | Covering left | SILBER | 1 | 09/1990 | 52201951543 | ENDED | Shop at ECS Tuning | |||
| 02 | Covering right | SILBER | 1 | 09/1990 | 52201951544 | $33.31 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering left | INDIGO | 1 | 09/1990 | 52201951545 | $25.67 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering right | INDIGO | 1 | 09/1990 | 52201951546 | $33.31 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering left | ANTILOPE | 1 | 09/1990 | 52201951547 | $25.67 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering right | ANTILOPE | 1 | 09/1990 | 52201951548 | $25.67 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering left | HAVANNA | 1 | 09/1990 | 52201951549 | $25.67 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering right | HAVANNA | 1 | 09/1990 | 52201951550 | $25.67 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering left | NATUR | 1 | 09/1990 | 52201951551 | $33.31 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering right | NATUR | 1 | 09/1990 | 52201951552 | ENDED | Shop at ECS Tuning | |||
| 02 | Covering left | SADDLE-TAN | 1 | 09/1990 | 52201951553 | $33.31 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering right | SADDLE-TAN | 1 | 09/1990 | 52201951554 | $33.31 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering left | CARDINALROT | 1 | 09/1990 | 52201951555 | $25.67 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering right | CARDINALROT | 1 | 09/1990 | 52201951556 | $25.67 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering left | SCHWARZ | 1 | 12/1990 | 52201951541 | $32.81 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering right | SCHWARZ | 1 | 12/1990 | 52201951542 | $32.81 | Shop at ECS Tuning | |||
| 02 | Covering left | KARMESINROT | 1 | 12/1990 | 52208113569 | $25.67 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering right | KARMESINROT | 1 | 12/1990 | 52208113570 | $25.67 | ENDED | Shop at ECS Tuning | ||
| 04 | Bow | 2 | 12/1990 | 52201938417 | $71.70 | ENDED | Shop at ECS Tuning | |||
| 05 | Guide bush | 4 | 12/1990 | 52208132020 | $1.80 | Shop at ECS Tuning | ||||
| 06 | Spring washer | 4 | 12/1990 | 52101928809 | $0.23 | Shop at ECS Tuning | ||||
| 07 | Holder | 2 | 12/1990 | 52201951828 | $14.06 | ENDED | Shop at ECS Tuning | |||
| 08 | Clamp | 4 | 12/1990 | 52201938419 | $0.71 | ENDED | Shop at ECS Tuning | |||
| 09 | Hex bolt | M6X10 | X | 12/1990 | 07119900054 | $0.25 | Shop at ECS Tuning | |||
| 09 | Hex bolt with washer | M6X10-Z3-2 | 4 | 12/1990 | 07119915011 | ENDED | Shop at ECS Tuning | |||
| 10 | Clamp | 4 | 12/1990 | 52201964885 | $0.71 | ENDED | Shop at ECS Tuning | |||
Notes
- ENDED = the part has been discontinued (no longer available).
