Electrical headrest rear for BMW 7 Series E32 730iL (1994)

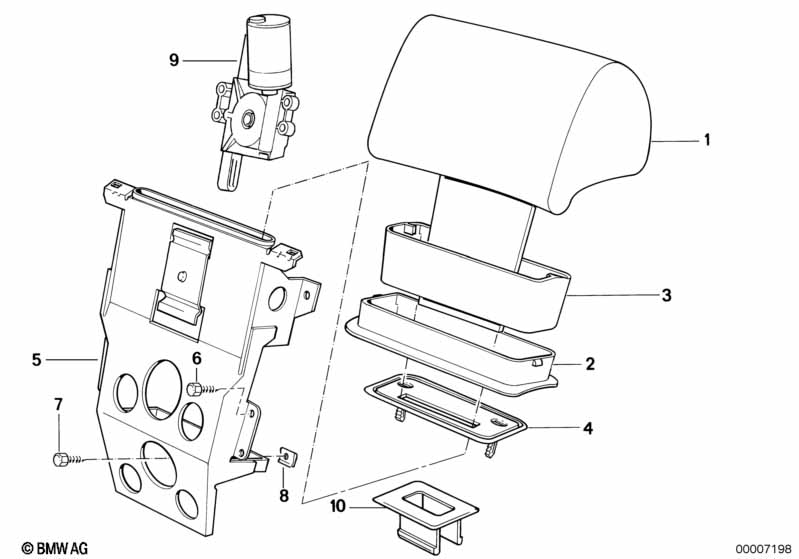

This Electrical headrest rear technical drawing provides a detailed breakdown of the assembly for the 7 Series E32 730iL. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1994.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Head rest cloth | ANTHRAZIT'91 | 2 | 12/1990 | 52208148390 | Shop at ECS Tuning | ||||
| 01 | Head rest cloth | SILBERGRAU | 2 | 12/1990 | 52208148391 | ENDED | Shop at ECS Tuning | |||
| 01 | Head rest cloth | ULTRAMARIN | 2 | 12/1990 | 52208148392 | ENDED | Shop at ECS Tuning | |||
| 01 | Head rest cloth | PERGAMENT'92 | 2 | 03/1992 | 52208163187 | $128.21 | ENDED | Shop at ECS Tuning | ||
| UPHOLSTERY LEATHER WALKNAPPA 0226,0232,0314,0318,0330,0482=schwarz 0417,0419,0436,0438,0527=silber-grau hell |
||||||||||
| 01 | Headrest leather | 0434 PERGAMENT | 2 | 04/1992 | 52208157120 | $206.46 | ENDED | Shop at ECS Tuning | ||
| 01 | Headrest leather | 0437 PERG.-HELL | 2 | 04/1992 | 52208157121 | $273.42 | ENDED | Shop at ECS Tuning | ||
| 01 | Headrest leather | 0323 KARMESINRT | 2 | 04/1992 | 52208157122 | $273.42 | ENDED | Shop at ECS Tuning | ||
| 01 | Headrest leather | 0226 SCHWARZ | 2 | 04/1992 | 52208157123 | $273.42 | ENDED | Shop at ECS Tuning | ||
| 01 | Headrest leather | 0485 SILBERGRAU | 2 | 04/1992 | 52208157124 | $206.46 | ENDED | Shop at ECS Tuning | ||
| 01 | Headrest leather | 0436 SILB.-HELL | 2 | 04/1992 | 52208157125 | $273.42 | ENDED | Shop at ECS Tuning | ||
| 01 | Headrest leather | 0433 ULTRAMARIN | 2 | 04/1992 | 52208157126 | $273.42 | ENDED | Shop at ECS Tuning | ||
| 02 | Cover | SCHWARZ | 2 | 12/1990 | 52208102702 | $10.22 | Shop at ECS Tuning | |||
| 02 | Cover | SILBERGRAU | 2 | 12/1990 | 52208116400 | $10.45 | Shop at ECS Tuning | |||
| 02 | Cover | SILBERGRAU-HELL | 2 | 12/1990 | 52208116401 | $11.38 | Shop at ECS Tuning | |||
| 02 | Cover | ULTRAMARIN | 2 | 12/1990 | 52208116402 | $8.37 | ENDED | Shop at ECS Tuning | ||
| 02 | Cover | PERGAMENT | 2 | 12/1990 | 52208116403 | $10.45 | Shop at ECS Tuning | |||
| 02 | Cover | PERGAMENT-HELL | 2 | 12/1990 | 52208116404 | $8.37 | ENDED | Shop at ECS Tuning | ||
| 03 | Cover | SCHWARZ | 2 | 12/1990 | 52208102709 | $12.73 | Shop at ECS Tuning | |||
| 03 | Cover | SILBERGRAU | 2 | 12/1990 | 52208116421 | $12.18 | ENDED | Shop at ECS Tuning | ||
| 03 | Cover | SILBERGRAU-HELL | 2 | 12/1990 | 52208116422 | $10.04 | ENDED | Shop at ECS Tuning | ||
| 03 | Cover | ULTRAMARIN | 2 | 12/1990 | 52208116423 | $10.04 | Shop at ECS Tuning | |||
| 03 | Cover | PERGAMENT | 2 | 12/1990 | 52208116424 | $12.18 | ENDED | Shop at ECS Tuning | ||
| 03 | Cover | PERGAMENT-HELL | 2 | 12/1990 | 52208116425 | $10.04 | ENDED | Shop at ECS Tuning | ||
| 03 | Cover | KARMESINROT | 2 | 12/1990 | 52208117071 | $17.63 | ENDED | Shop at ECS Tuning | ||
| 04 | Cover | SCHWARZ | 2 | 12/1990 | 52208102764 | $10.02 | Shop at ECS Tuning | |||
| 04 | Cover | SILBERGRAU | 2 | 12/1990 | 52208116433 | $9.48 | Shop at ECS Tuning | |||
| 04 | Cover | SILBERGRAU-HELL | 2 | 12/1990 | 52208116434 | $9.48 | Shop at ECS Tuning | |||
| 04 | Cover | ULTRAMARIN | 2 | 12/1990 | 52208116435 | $7.37 | ENDED | Shop at ECS Tuning | ||
| 04 | Cover | PERGAMENT | 2 | 12/1990 | 52208116436 | $9.48 | Shop at ECS Tuning | |||
| 04 | Cover | PERGAMENT-HELL | 2 | 12/1990 | 52208116437 | $7.37 | ENDED | Shop at ECS Tuning | ||
| 04 | Cover | KARMESINROT | 2 | 12/1990 | 52208117072 | $13.62 | ENDED | Shop at ECS Tuning | ||
| 05 | Guide left | 1 | 52208181441 | $43.52 | Shop at ECS Tuning | |||||
| 05 | Guide right | 1 | 52208181442 | $45.20 | ENDED | Shop at ECS Tuning | ||||
| 06 | Screw | 8 | 12/1990 | 52208181908 | $0.50 | Shop at ECS Tuning | ||||
| 07 | Hex head screw | ST4,8X13-C-U1-Z | 6 | 12/1990 | 07119906128 | $0.18 | Shop at ECS Tuning | |||
| 08 | Plug-in nut | M5 | 2 | 12/1990 | 46637651465 | $1.29 | Shop at ECS Tuning | |||
| 09 | Actuator, headrest | 2 | 12/1990 | 52208181160 | $203.11 | ENDED | Shop at ECS Tuning | |||
Notes
- ENDED = the part has been discontinued (no longer available).
