Through-loading facility/single parts for BMW 5 Series E34 520i (1996)

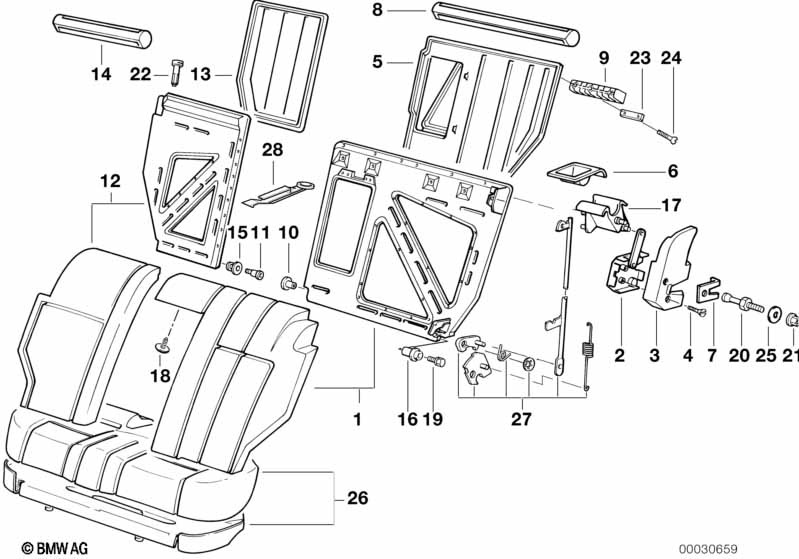

This Through-loading facility/single parts technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 520i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1996.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Foam plastic backrest | 1 | 52208120389 | $542.38 | ENDED | Shop at ECS Tuning | ||||
| 02 | Catch rear left | 1 | 52208120393 | $50.82 | Shop at ECS Tuning | |||||
| 02 | Catch rear right | 1 | 52208120394 | $50.82 | Shop at ECS Tuning | |||||
| 03 | Frame left | 1 | 52208120767 | $1.83 | ENDED | Shop at ECS Tuning | ||||
| 03 | Frame right | 1 | 52208120768 | $1.67 | ENDED | Shop at ECS Tuning | ||||
| FOR VEHICLES WITH AND WITHOUT SKI BAG |
||||||||||
| 05 | Trim backrest, left | ANTHRAZIT | 1 | 52208133381 | $139.50 | ENDED | Shop at ECS Tuning | |||
| 05 | Trim backrest, left | SILBERGRAU | 1 | 52208133383 | $167.40 | ENDED | Shop at ECS Tuning | |||
| 05 | Trim backrest, left | ULTRAMARIN | 1 | 52208133385 | $168.52 | ENDED | Shop at ECS Tuning | |||
| 05 | Trim backrest, left | PERGAMENT | 1 | 52208133387 | $167.40 | ENDED | Shop at ECS Tuning | |||
| 06 | Covering left | SCHWARZ | 1 | 52208133453 | $7.06 | Shop at ECS Tuning | ||||
| 06 | Covering right | SCHWARZ | 1 | 52208133454 | $7.06 | Shop at ECS Tuning | ||||
| 06 | Covering left | SILBERGRAU | 1 | 52208133455 | $7.06 | ENDED | Shop at ECS Tuning | |||
| 06 | Covering right | SILBERGRAU | 1 | 52208133456 | $7.06 | Shop at ECS Tuning | ||||
| 06 | Covering left | ULTRAMARIN | 1 | 52208133457 | $6.47 | ENDED | Shop at ECS Tuning | |||
| 06 | Covering right | ULTRAMARIN | 1 | 52208133458 | $5.94 | ENDED | Shop at ECS Tuning | |||
| 07 | Cover panel outer left | SCHWARZ | 1 | 52208133441 | $9.38 | ENDED | Shop at ECS Tuning | |||
| 07 | Cover panel outer right | SCHWARZ | 1 | 52208133442 | $9.15 | ENDED | Shop at ECS Tuning | |||
| 07 | Cover panel outer left | SILBERGRAU | 1 | 52208133443 | $7.37 | ENDED | Shop at ECS Tuning | |||
| 07 | Cover panel outer right | SILBERGRAU | 1 | 52208133444 | $10.83 | ENDED | Shop at ECS Tuning | |||
| 07 | Cover panel outer left | ULTRAMARIN | 1 | 52208133445 | $7.37 | ENDED | Shop at ECS Tuning | |||
| 07 | Cover panel outer right | ULTRAMARIN | 1 | 52208133446 | $9.33 | ENDED | Shop at ECS Tuning | |||
| 07 | Cover panel outer left | PERGAMENT | 1 | 52208133447 | $7.37 | ENDED | Shop at ECS Tuning | |||
| 07 | Cover panel outer right | PERGAMENT | 1 | 52208133448 | $10.83 | ENDED | Shop at ECS Tuning | |||
| 08 | Covering rear left | SCHWARZ | 1 | 52208133401 | $114.98 | ENDED | Shop at ECS Tuning | |||
| 08 | Covering rear left | SILBERGRAU | 1 | 52208133403 | $114.98 | ENDED | Shop at ECS Tuning | |||
| 08 | Covering rear left | ULTRAMARIN | 1 | 52208133405 | $114.98 | ENDED | Shop at ECS Tuning | |||
| 08 | Covering rear left | PERGAMENT | 1 | 52208133407 | $96.71 | ENDED | Shop at ECS Tuning | |||
| 09 | Housing | 4 | 52208149929 | $3.91 | ENDED | Shop at ECS Tuning | ||||
| 10 | Bush bearing inner left | 1 | 52208133497 | $0.76 | ENDED | Shop at ECS Tuning | ||||
| 11 | Fillister-head screw | M8X24,5 | 2 | 52208133467 | $8.05 | ENDED | Shop at ECS Tuning | |||
| 12 | Foam plastic backrest | 1 | 52208120390 | $503.32 | ENDED | Shop at ECS Tuning | ||||
| 13 | Trim backrest, right | ANTHRAZIT | 1 | 52208133412 | $106.30 | ENDED | Shop at ECS Tuning | |||
| 13 | Trim backrest, right | SILBERGRAU | 1 | 52208133414 | $106.30 | ENDED | Shop at ECS Tuning | |||
| 13 | Trim backrest, right | ULTRAMARIN | 1 | 52208133416 | $106.30 | ENDED | Shop at ECS Tuning | |||
| 13 | Trim backrest, right | PERGAMENT | 1 | 52208133418 | $68.36 | ENDED | Shop at ECS Tuning | |||
| 14 | Covering rear right | ANTHRAZIT | 1 | 52208133402 | $63.33 | ENDED | Shop at ECS Tuning | |||
| 14 | Covering rear right | SILBERGRAU | 1 | 52208133404 | $97.65 | ENDED | Shop at ECS Tuning | |||
| 14 | Covering rear right | ULTRAMARIN | 1 | 52208133406 | $97.65 | ENDED | Shop at ECS Tuning | |||
| 14 | Covering rear right | PERGAMENT | 1 | 52208133408 | $73.30 | ENDED | Shop at ECS Tuning | |||
| 15 | Bush bearing inner right | 1 | 52208133498 | $1.70 | Shop at ECS Tuning | |||||
| 16 | Bush bearing exterior | 2 | 52208133470 | $1.32 | ENDED | Shop at ECS Tuning | ||||
| 17 | Left handle | 1 | 52208149921 | $6.35 | Shop at ECS Tuning | |||||
| 17 | Right handle | 1 | 52208149922 | $6.03 | ENDED | Shop at ECS Tuning | ||||
| For vehicles with Ski bag |
=Yes |
|||||||||
| 18 | Plug, black | D=5MM | 1 | 52208133466 | $0.50 | Shop at ECS Tuning | ||||
| 19 | Hex bolt with washer | M12X20 | 2 | 31311136465 | $1.17 | Shop at ECS Tuning | ||||
| 20 | Pin | 2 | 52208120756 | $10.84 | ENDED | Shop at ECS Tuning | ||||
| 21 | Self-locking hex nut | M10 | 2 | 32101133077 | $2.50 | ENDED | Shop at ECS Tuning | |||
| 22 | Guide | SCHWARZ | 6 | 52208133495 | $1.87 | Shop at ECS Tuning | ||||
| 23 | Guide rail | 4 | 52208149923 | $1.50 | ENDED | Shop at ECS Tuning | ||||
| 25 | Washer | A12.5X30X3MM | 2 | 33331120662 | $0.35 | ENDED | Shop at ECS Tuning | |||
| 26 | Foam plastic seat | 1 | 52208120384 | $304.67 | ENDED | Shop at ECS Tuning | ||||
| 27 | Unlocking unit, left | 1 | 52208191423 | $46.75 | Shop at ECS Tuning | |||||
| 27 | Unlocking unit, right | 1 | 52208191424 | $46.75 | ENDED | Shop at ECS Tuning | ||||
| 28 | Lock | 1 | 72608120781 | $1.95 | Shop at ECS Tuning | |||||
Notes
- ENDED = the part has been discontinued (no longer available).
