Single parts for fold-down backrest for BMW 8 Series E31 840i (1996)

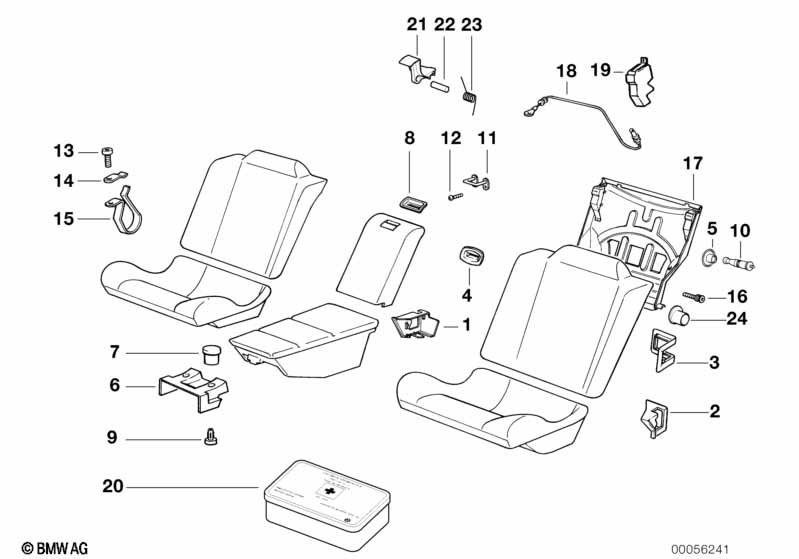

This Single parts for fold-down backrest technical drawing provides a detailed breakdown of the assembly for the 8 Series E31 840i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1996.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Ausführung 800 | |||||||||
| 01 | Covering inner left | SCHWARZ | 1 | 09/1992 | 52208164687 | $6.23 | Shop at ECS Tuning | |||
| 01 | Covering inner right | SCHWARZ | 1 | 09/1992 | 52208164688 | $6.23 | ENDED | Shop at ECS Tuning | ||
| 01 | Covering inner left | SILBERGRAU | 1 | 09/1992 | 52208164689 | $3.35 | Shop at ECS Tuning | |||
| 01 | Covering inner right | SILBERGRAU | 1 | 09/1992 | 52208164690 | $3.35 | ENDED | Shop at ECS Tuning | ||
| 01 | Covering inner left | ULTRAMARIN | 1 | 09/1992 | 52208164691 | $2.85 | ENDED | Shop at ECS Tuning | ||
| 01 | Covering inner right | ULTRAMARIN | 1 | 09/1992 | 52208164692 | $2.85 | ENDED | Shop at ECS Tuning | ||
| 01 | Covering inner left | PERGAMENT | 1 | 09/1992 | 52208164693 | $3.35 | ENDED | Shop at ECS Tuning | ||
| 01 | Covering inner right | PERGAMENT | 1 | 09/1992 | 52208164694 | $3.35 | ENDED | Shop at ECS Tuning | ||
| 02 | Cover panel outer left | SCHWARZ | 1 | 09/1992 | 52208164671 | $6.23 | Shop at ECS Tuning | |||
| 02 | Cover panel outer right | SCHWARZ | 1 | 09/1992 | 52208164672 | $6.15 | Shop at ECS Tuning | |||
| 02 | Cover panel outer left | SILBERGRAU | 1 | 09/1992 | 52208164673 | $4.13 | ENDED | Shop at ECS Tuning | ||
| 02 | Cover panel outer right | SILBERGRAU | 1 | 09/1992 | 52208164674 | $4.13 | Shop at ECS Tuning | |||
| 02 | Cover panel outer left | ULTRAMARIN | 1 | 09/1992 | 52208164675 | $4.13 | ENDED | Shop at ECS Tuning | ||
| 02 | Cover panel outer right | ULTRAMARIN | 1 | 09/1992 | 52208164676 | $4.13 | ENDED | Shop at ECS Tuning | ||
| 02 | Cover panel outer left | PERGAMENT | 1 | 09/1992 | 52208164677 | $4.13 | ENDED | Shop at ECS Tuning | ||
| 02 | Cover panel outer right | PERGAMENT | 1 | 09/1992 | 52208164678 | $4.13 | ENDED | Shop at ECS Tuning | ||
| 03 | Lock covering | SCHWARZ | 2 | 09/1992 | 52208164559 | $17.43 | Shop at ECS Tuning | |||
| 03 | Lock covering | SILBERGRAU | 2 | 09/1992 | 52208164666 | $5.91 | Shop at ECS Tuning | |||
| 03 | Lock covering | ULTRAMARIN | 2 | 09/1992 | 52208164667 | $5.91 | ENDED | Shop at ECS Tuning | ||
| 03 | Lock covering | PERGAMENT | 2 | 09/1992 | 52208164668 | $5.91 | ENDED | Shop at ECS Tuning | ||
| 04 | Loop cover | SCHWARZ | 2 | 09/1992 | 52208164652 | $16.18 | ENDED | Shop at ECS Tuning | ||
| 04 | Loop cover | SILBERGRAU | 2 | 09/1992 | 52208164653 | $16.18 | Shop at ECS Tuning | |||
| 04 | Loop cover | ULTRAMARIN | 2 | 09/1992 | 52208164654 | $16.18 | ENDED | Shop at ECS Tuning | ||
| 04 | Loop cover | PERGAMENT | 2 | 09/1992 | 52208164655 | $16.18 | ENDED | Shop at ECS Tuning | ||
| 04 | Loop cover | BRASIL | 2 | 09/1992 | 52208164656 | $16.18 | ENDED | Shop at ECS Tuning | ||
| 04 | Loop cover | SILBERGRAU HELL | 2 | 09/1992 | 52208164679 | $16.18 | ENDED | Shop at ECS Tuning | ||
| 04 | Loop cover | PERGAM.HELL | 2 | 09/1992 | 52208164680 | $16.18 | ENDED | Shop at ECS Tuning | ||
| 04 | Loop cover | KARMESINROT | 2 | 09/1992 | 52208164695 | $16.18 | ENDED | Shop at ECS Tuning | ||
| 05 | Pin covering | SCHWARZ | 2 | 09/1992 | 52208164561 | $6.23 | Shop at ECS Tuning | |||
| 05 | Pin covering | SILBERGRAU DKL | 2 | 09/1992 | 52208164562 | $3.69 | ENDED | Shop at ECS Tuning | ||
| 05 | Pin covering | ULTRAMARIN | 2 | 09/1992 | 52208164563 | $4.13 | ENDED | Shop at ECS Tuning | ||
| 05 | Pin covering | PERGAM.DKL | 2 | 09/1992 | 52208164564 | $4.13 | ENDED | Shop at ECS Tuning | ||
| 05 | Pin covering | BRASIL | 2 | 09/1992 | 52208164686 | $2.71 | Shop at ECS Tuning | |||
| 06 | Tunnel cover | SCHWARZ | 1 | 09/1992 | 52208164697 | $21.99 | ENDED | Shop at ECS Tuning | ||
| 06 | Tunnel cover | SILBERGRAU | 1 | 09/1992 | 52208164698 | $21.99 | ENDED | Shop at ECS Tuning | ||
| 06 | Tunnel cover | ULTRAMARIN | 1 | 09/1992 | 52208164699 | $21.99 | ENDED | Shop at ECS Tuning | ||
| 06 | Tunnel cover | PERGAMENT | 1 | 09/1992 | 52208164700 | $21.99 | ENDED | Shop at ECS Tuning | ||
| 07 | Blind plug | SCHWARZ | 1 | 09/1992 | 52208164681 | $3.67 | ENDED | Shop at ECS Tuning | ||
| 07 | Blind plug | SILBERGRAU | 1 | 09/1992 | 52208164682 | $5.77 | ENDED | Shop at ECS Tuning | ||
| 07 | Blind plug | ULTRAMARIN | 1 | 09/1992 | 52208164683 | $3.67 | ENDED | Shop at ECS Tuning | ||
| 07 | Blind plug | PERGAMENT | 1 | 09/1992 | 52208164684 | $3.67 | ENDED | Shop at ECS Tuning | ||
| 08 | Lever cover | SCHWARZ | 1 | 09/1992 | 52208164696 | $12.00 | ENDED | Shop at ECS Tuning | ||
| 08 | Lever cover | SILBERGRAU | 1 | 09/1992 | 52208164701 | $19.30 | ENDED | Shop at ECS Tuning | ||
| 08 | Lever cover | SILBERGRAU HELL | 1 | 09/1992 | 52208164704 | $14.73 | ENDED | Shop at ECS Tuning | ||
| 08 | Lever cover | ULTRAMARIN | 1 | 09/1992 | 52208164705 | $17.63 | ENDED | Shop at ECS Tuning | ||
| 08 | Lever cover | PERGAMENT | 1 | 09/1992 | 52208164706 | $16.18 | ENDED, +core | Shop at ECS Tuning | ||
| 08 | Lever cover | PERGAM.HELL | 1 | 09/1992 | 52208164707 | $16.18 | ENDED | Shop at ECS Tuning | ||
| 08 | Lever cover | BRASIL | 1 | 09/1992 | 52208164708 | $14.73 | ENDED | Shop at ECS Tuning | ||
| 08 | Lever cover | KARMESINROT | 1 | 09/1992 | 52208164709 | $14.73 | ENDED | Shop at ECS Tuning | ||
| 09 | Plastic nut for coarse threaded pin | M6 | X | 09/1992 | 16131176747 | $0.53 | Shop at ECS Tuning | |||
| 10 | Pin | 2 | 09/1992 | 52208164560 | $21.67 | Shop at ECS Tuning | ||||
| 11 | Locking bar | 1 | 09/1992 | 52208164473 | $11.37 | Shop at ECS Tuning | ||||
| 13 | Fillister-head screw | M5 X 16 | 4 | 09/1992 | 52208170990 | $0.46 | Shop at ECS Tuning | |||
| 14 | Spring clip | 4 | 09/1992 | 52208164569 | $0.69 | Shop at ECS Tuning | ||||
| 15 | Spring left | 2 | 09/1992 | 52208164567 | $8.93 | Shop at ECS Tuning | ||||
| 15 | Spring right | 2 | 09/1992 | 52208164568 | $8.93 | Shop at ECS Tuning | ||||
| 16 | Saucer-head screw | M 4X22 | 4 | 09/1992 | 52108124228 | $0.25 | ENDED | Shop at ECS Tuning | ||
| 17 | Backrest-cap left | 1 | 09/1992 | 52208164541 | $482.11 | ENDED | Shop at ECS Tuning | |||
| 17 | Backrest-cap right | 1 | 09/1992 | 52208164542 | $482.11 | ENDED | Shop at ECS Tuning | |||
| 19 | Catch rear left | 1 | 09/1992 | 52208164545 | $41.85 | ENDED | Shop at ECS Tuning | |||
| 19 | Catch rear right | 1 | 09/1992 | 52208164546 | $41.85 | ENDED | Shop at ECS Tuning | |||
| 20 | First-aid kit, case, black | DIN 13164 | 1 | 09/1992 | 71107263439 | Shop at ECS Tuning | ||||
| 21 | Lever | SCHWARZ | 1 | 09/1992 | 52208164662 | ENDED | Shop at ECS Tuning | |||
| 22 | Pin | 1 | 09/1992 | 52208164663 | ENDED | Shop at ECS Tuning | ||||
| 23 | Spring | 1 | 09/1992 | 52208164664 | ENDED | Shop at ECS Tuning | ||||
| 24 | Pivot pin | 2 | 52208164551 | $9.68 | ENDED | Shop at ECS Tuning | ||||
Notes
- ENDED = the part has been discontinued (no longer available).
- +core = plus core charge (possibility of a return of the old part)
