Front seat frame mech./el./singl.parts for BMW 7 Series E38 730i (1996)

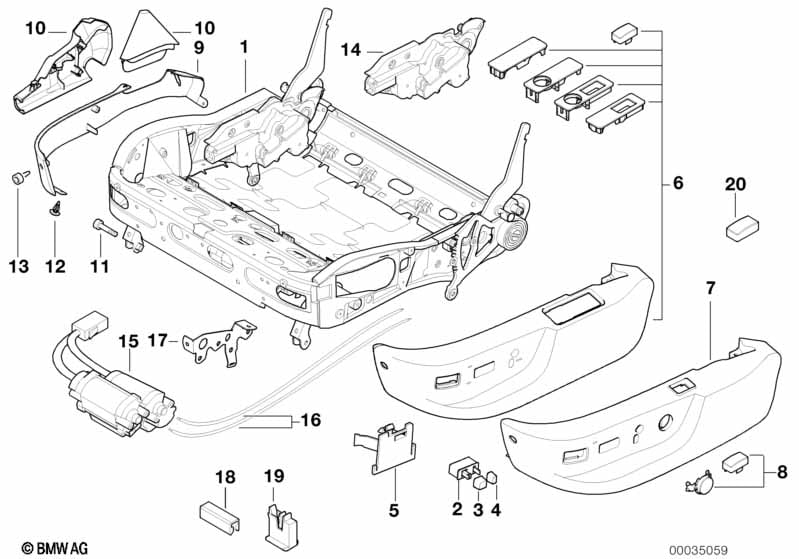

This Front seat frame mech./el./singl.parts technical drawing provides a detailed breakdown of the assembly for the 7 Series E38 730i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1996.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| MODEL WITH MEMORY ONLY APPLIES TO DRIVER'S SIDE |
||||||||||
| 01 | Seat frame | 1 | 09/1995 | 52108150915 | $842.93 | Shop at ECS Tuning | ||||
| MODEL WITHOUT MEMORY ONLY APPLIES TO CO-DRIVERS SIDE |
||||||||||
| 01 | Seat frame | 1 | 09/1995 | 52108150883 | $739.75 | Shop at ECS Tuning | ||||
| 02 | Switch seat adjusting front right | 1 | 09/1995 | 61318368934 | $154.88 | Shop at ECS Tuning | ||||
| 03 | Button f front seat adjustment | 2 | 61311379369 | $4.42 | Shop at ECS Tuning | |||||
| 03 | Button f front seat adjustm.with memory | 2 | 61318360465 | $4.42 | Shop at ECS Tuning | |||||
| 04 | Front left backrest adjustment button | 1 | 61311379367 | $4.42 | Shop at ECS Tuning | |||||
| 04 | Front right backrest adjustment button | 1 | 61311379368 | $4.42 | Shop at ECS Tuning | |||||
| 05 | Left supporting plate | 1 | 09/1995 | 52108207405 | $1.79 | Shop at ECS Tuning | ||||
| 05 | Carrier plate, right | 1 | 09/1995 | 52108207406 | $1.79 | Shop at ECS Tuning | ||||
| FOR DRIVER AND CO-DRIVER |
||||||||||
| 07 | Covering outer left | PAST.GRUEN | 1 | 04/2001 | 52108207545 | $38.78 | ENDED, +core | Shop at ECS Tuning | ||
| 07 | Covering outer right | PAST.GRUEN | 1 | 04/2001 | 52108207546 | $36.56 | ENDED, +core | Shop at ECS Tuning | ||
| 07 | Covering outer | SCHWARZ | 1 | 52107058008 | $45.18 | Shop at ECS Tuning | ||||
| 07 | Covering outer | GRAU | 1 | 52107058009 | $45.18 | Shop at ECS Tuning | ||||
| 07 | Covering outer | MARINEBLAU | 1 | 52107058010 | $45.18 | Shop at ECS Tuning | ||||
| 07 | Covering outer | SANDBEIGE | 1 | 52107058011 | $45.18 | Shop at ECS Tuning | ||||
| 07 | Covering outer | LAVENDELGRAU | 1 | 52107058012 | $45.18 | ENDED, +core | Shop at ECS Tuning | |||
| 07 | Covering outer | TOBACCO | 1 | 52107058014 | $45.18 | +core | Shop at ECS Tuning | |||
| 08 | Set of covers | PEARLBEIGE | 2 | 52107025001 | $11.43 | ENDED | Shop at ECS Tuning | |||
| 08 | Set of covers | TOBACCOBRAUN | 2 | 52107025002 | $9.82 | ENDED | Shop at ECS Tuning | |||
| 08 | Set of covers | GRAU | 2 | 52108219226 | $12.22 | Shop at ECS Tuning | ||||
| 08 | Set of covers | SCHWARZ | 2 | 52108219227 | $12.22 | Shop at ECS Tuning | ||||
| 08 | Set of covers | MARINEBLAU | 2 | 52108219228 | $12.22 | ENDED | Shop at ECS Tuning | |||
| 08 | Set of covers | LAVENDELGRAU | 2 | 52108219229 | $11.43 | ENDED | Shop at ECS Tuning | |||
| 08 | Set of covers | SANDBEIGE | 2 | 52108219230 | $12.22 | ENDED | Shop at ECS Tuning | |||
| 08 | Set of covers | DUNKELGRUEN | 2 | 52108219231 | $11.43 | ENDED | Shop at ECS Tuning | |||
| 09 | Covering inner left | GRAU | 1 | 10/1997 | 52108175861 | $13.60 | Shop at ECS Tuning | |||
| 09 | Covering inner right | GRAU | 1 | 10/1997 | 52108175862 | $13.60 | Shop at ECS Tuning | |||
| 09 | Covering inner left | SCHWARZ | 1 | 10/1997 | 52108175863 | $13.60 | Shop at ECS Tuning | |||
| 09 | Covering inner right | SCHWARZ | 1 | 10/1997 | 52108175864 | $13.60 | Shop at ECS Tuning | |||
| 09 | Covering inner left | MARINEBLAU | 1 | 10/1997 | 52108175865 | $13.60 | ENDED | Shop at ECS Tuning | ||
| 09 | Covering inner right | MARINEBLAU | 1 | 10/1997 | 52108175866 | $12.05 | ENDED | Shop at ECS Tuning | ||
| 09 | Covering inner left | SANDBEIGE | 1 | 10/1997 | 52108175867 | $13.60 | ENDED | Shop at ECS Tuning | ||
| 09 | Covering inner right | SANDBEIGE | 1 | 10/1997 | 52108175868 | $13.60 | Shop at ECS Tuning | |||
| 09 | Covering inner left | LAVENDELGRAU | 1 | 10/1997 | 52108175869 | $13.60 | ENDED | Shop at ECS Tuning | ||
| 09 | Covering inner right | LAVENDELGRAU | 1 | 10/1997 | 52108175870 | $13.60 | ENDED | Shop at ECS Tuning | ||
| 09 | Covering inner left | ENGLISCHGRUEN | 1 | 10/1997 | 52108175871 | $10.04 | ENDED | Shop at ECS Tuning | ||
| 09 | Covering inner right | ENGLISCHGRUEN | 1 | 10/1997 | 52108175872 | $10.04 | ENDED | Shop at ECS Tuning | ||
| 09 | Covering inner left | PASTELLGRUEN | 1 | 10/1997 | 52108175873 | $14.84 | ENDED | Shop at ECS Tuning | ||
| 09 | Covering inner right | PASTELLGRUEN | 1 | 10/1997 | 52108175874 | $14.84 | ENDED | Shop at ECS Tuning | ||
| 10 | Covering left | GRAU | 1 | 10/1997 | 52108175875 | $53.99 | ENDED | Shop at ECS Tuning | ||
| 10 | Covering right | GRAU | 1 | 10/1997 | 52108175876 | $53.99 | ENDED | Shop at ECS Tuning | ||
| 10 | Covering left | SCHWARZ | 1 | 10/1997 | 52108175877 | $53.99 | Shop at ECS Tuning | |||
| 10 | Covering right | SCHWARZ | 1 | 10/1997 | 52108175878 | $53.99 | ENDED | Shop at ECS Tuning | ||
| 10 | Covering left | MARINEBLAU | 1 | 10/1997 | 52108175879 | $47.99 | ENDED | Shop at ECS Tuning | ||
| 10 | Covering right | MARINEBLAU | 1 | 10/1997 | 52108175880 | $53.99 | ENDED | Shop at ECS Tuning | ||
| 10 | Covering left | SANDBEIGE | 1 | 10/1997 | 52108175881 | $53.99 | Shop at ECS Tuning | |||
| 10 | Covering right | SANDBEIGE | 1 | 10/1997 | 52108175882 | $53.99 | ENDED | Shop at ECS Tuning | ||
| 10 | Covering left | LAVENDELGRAU | 1 | 10/1997 | 52108175883 | $53.99 | ENDED | Shop at ECS Tuning | ||
| 10 | Covering right | LAVENDELGRAU | 1 | 10/1997 | 52108175884 | $47.99 | ENDED | Shop at ECS Tuning | ||
| 10 | Covering left | DUNKELGRUEN | 1 | 10/1997 | 52108175885 | $47.99 | ENDED | Shop at ECS Tuning | ||
| 10 | Covering right | DUNKELGRUEN | 1 | 10/1997 | 52108175886 | $47.99 | ENDED | Shop at ECS Tuning | ||
| 10 | Covering left | PASTELLGRUEN | 1 | 10/1997 | 52108175887 | $47.99 | ENDED | Shop at ECS Tuning | ||
| 10 | Covering right | PASTELLGRUEN | 1 | 10/1997 | 52108175888 | $47.99 | ENDED | Shop at ECS Tuning | ||
| UPHOLSTERY LEATHER BUFFALO | ||||||||||
| 10 | Covering left | ANTHRAZIT | 1 | 10/1997 | 52108160845 | $45.18 | ENDED | Shop at ECS Tuning | ||
| 10 | Covering right | ANTHRAZIT | 1 | 10/1997 | 52108160846 | $45.18 | ENDED | Shop at ECS Tuning | ||
| 11 | Fillister-head screw | M6X20 ROT | 2 | 52108150020 | $0.46 | Shop at ECS Tuning | ||||
| 11 | Fillister-head screw | M6X25 GRUEN | 2 | 52108218773 | $0.58 | Shop at ECS Tuning | ||||
| 12 | Clip | 6 | 52101873544 | $0.20 | Shop at ECS Tuning | |||||
| 13 | Sheet metal screw | ST4,2X13 | 8 | 51161948970 | $0.33 | ENDED | Shop at ECS Tuning | |||
| 14 | Gearbox left | 1 | 52108192965 | $215.12 | Shop at ECS Tuning | |||||
| 14 | Gearbox right | 1 | 52108192966 | $215.12 | Shop at ECS Tuning | |||||
| MODEL WITH MEMORY ONLY APPLIES TO DRIVER'S SIDE |
||||||||||
| 15 | Drive f vertical and backr.tilt adjustm. | 1 | 09/1995 | 67318352193 | $179.57 | Shop at ECS Tuning | ||||
| MODEL WITHOUT MEMORY ONLY APPLIES TO CO-DRIVERS SIDE |
||||||||||
| 15 | Drive f vertical and backr.tilt adjustm. | FA. RHW/BOSCH | 1 | 09/1995 | 52108350152 | $118.95 | Shop at ECS Tuning | |||
| 16 | Set of flexible shafts | 2 | 52108157408 | $66.36 | Shop at ECS Tuning | |||||
| 17 | Mounting parts set | 2 | 52108157409 | $30.86 | Shop at ECS Tuning | |||||
| 18 | Sliding jaw | 2 | 54128105582 | $2.95 | Shop at ECS Tuning | |||||
| 19 | Clip | GRUEN | 2 | 52108221512 | $0.35 | Shop at ECS Tuning | ||||
| For vehicles with Electr. front seat adjustment |
S458A=Yes |
|||||||||
| 20 | Cover, switch, backrest top adjustment | SCHWARZ | 2 | 09/1995 | 52108207258 | $3.38 | Shop at ECS Tuning | |||
| 20 | Cover, switch, backrest top adjustment | GRAU | 2 | 09/1995 | 52108207259 | $3.38 | Shop at ECS Tuning | |||
| 20 | Cover, switch, backrest top adjustment | MARINEBLAU | 2 | 09/1995 | 52108207260 | $2.90 | ENDED | Shop at ECS Tuning | ||
| 20 | Cover, switch, backrest top adjustment | SANDBEIGE | 2 | 09/1995 | 52108207261 | $3.38 | Shop at ECS Tuning | |||
| 20 | Cover, switch, backrest top adjustment | ENGLISCHGRUEN | 2 | 09/1995 | 52108207262 | $2.90 | ENDED | Shop at ECS Tuning | ||
| 20 | Cover, switch, backrest top adjustment | PASTELLGRUEN | 2 | 09/1995 | 52108207551 | $2.71 | ENDED | Shop at ECS Tuning | ||
| 20 | Cover, switch, backrest top adjustment | LAVENDELGRAU | 2 | 09/1995 | 52108207552 | $3.38 | ENDED | Shop at ECS Tuning | ||
Notes
- ENDED = the part has been discontinued (no longer available).
- +core = plus core charge (possibility of a return of the old part)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 7 Series E38 730i Front seat frame mech./el./singl.parts?
- This technical diagram illustrates the Front seat frame mech./el./singl.parts within the Seats group for the 7 Series E38 730i produced during 1996. It provides a detailed exploded view of the components, identifying key parts such as the Seat frame (Part #52108150915).
- Which models use the hardware listed in this Front seat frame mech./el./singl.parts?
- The hardware and components featured in the Front seat frame mech./el./singl.parts are specific to the 7 Series E38 730i produced during 1996. These technical specifications ensure that parts like the Seat frame (52108150915) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Front seat frame mech./el./singl.parts assembly?
- Each item in the Front seat frame mech./el./singl.parts corresponds to the numbered list below the illustration. For the 7 Series E38 730i, you can identify the Seat frame by locating its position on the schematic, which then links to the official BMW part number 52108150915 for the Seats section.
