Seat, rear, backrest trim covers for BMW 5 Series E39 528i (2000)

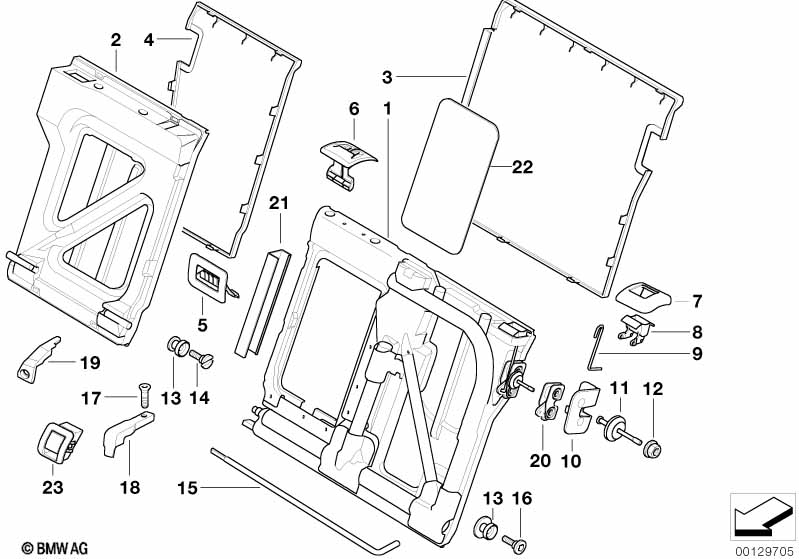

This Seat, rear, backrest trim covers technical drawing provides a detailed breakdown of the assembly for the 5 Series E39 528i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2000.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Backrest frame with belt reel, left | ANTHRAZIT,SCHW. | 1 | 52207049211 | $396.30 | ENDED | Shop at ECS Tuning | |||
| 01 | Backrest frame with belt reel, left | GRAU | 1 | 52207049213 | $370.51 | ENDED | Shop at ECS Tuning | |||
| 01 | Backrest frame with belt reel, left | SANDBEIGE | 1 | 52207049215 | $396.30 | ENDED, +core | Shop at ECS Tuning | |||
| 02 | Backrest frame wihout belt reel, right | 1 | 52208193274 | $188.79 | ENDED | Shop at ECS Tuning | ||||
| 03 | Trim panel left | SCHWARZ | 1 | 52207047713 | $118.73 | ENDED | Shop at ECS Tuning | |||
| 03 | Trim panel left | GRAU | 1 | 52207047715 | $118.73 | Shop at ECS Tuning | ||||
| 03 | Trim panel left | MARINEBLAU | 1 | 52207047717 | $93.19 | ENDED, +core | Shop at ECS Tuning | |||
| 03 | Trim panel left | ENGLISCHGRUEN | 1 | 52207047719 | $93.19 | ENDED, +core | Shop at ECS Tuning | |||
| 03 | Trim panel left | SANDBEIGE | 1 | 52207047721 | $118.73 | ENDED, +core | Shop at ECS Tuning | |||
| For vehicles with Ski bag |
=Yes |
|||||||||
| 03 | Trim panel left | SCHWARZ | 1 | 52207047725 | $190.19 | ENDED | Shop at ECS Tuning | |||
| 03 | Trim panel left | GRAU | 1 | 52207047733 | $190.19 | ENDED, +core | Shop at ECS Tuning | |||
| 03 | Trim panel left | MARINEBLAU | 1 | 52207047735 | $148.43 | ENDED | Shop at ECS Tuning | |||
| 03 | Trim panel left | ENGLISCHGRUEN | 1 | 52207047737 | $148.43 | ENDED, +core | Shop at ECS Tuning | |||
| 03 | Trim panel left | SANDBEIGE | 1 | 52207047739 | $190.19 | ENDED, +core | Shop at ECS Tuning | |||
| 04 | Trim panel right | SCHWARZ | 1 | 52207047714 | $94.78 | Shop at ECS Tuning | ||||
| 04 | Trim panel right | GRAU | 1 | 52207047716 | $94.78 | ENDED | Shop at ECS Tuning | |||
| 04 | Trim panel right | MARINEBLAU | 1 | 52207047718 | $73.94 | ENDED, +core | Shop at ECS Tuning | |||
| 04 | Trim panel right | ENGLISCHGRUEN | 1 | 52207047720 | $73.94 | ENDED, +core | Shop at ECS Tuning | |||
| 04 | Trim panel right | SANDBEIGE | 1 | 52207047722 | $94.78 | ENDED, +core | Shop at ECS Tuning | |||
| For vehicles with Ski bag |
=Yes |
|||||||||
| 05 | Ski bag locking mechanism | SCHWARZ | 1 | 52208219756 | $6.08 | Shop at ECS Tuning | ||||
| 05 | Ski bag locking mechanism | GRAU | 1 | 52208219762 | $6.08 | ENDED | Shop at ECS Tuning | |||
| 05 | Ski bag locking mechanism | SANDBEIGE | 1 | 52208219768 | $6.08 | ENDED | Shop at ECS Tuning | |||
| 06 | Cover, belt outlet | SCHWARZ | 1 | 52208216275 | $7.28 | ENDED | Shop at ECS Tuning | |||
| 06 | Cover, belt outlet | GRAU | 1 | 52208216276 | $7.28 | Shop at ECS Tuning | ||||
| 06 | Cover, belt outlet | SANDBEIGE | 1 | 52208216279 | $6.43 | Shop at ECS Tuning | ||||
| 07 | Cover panel outer left | SCHWARZ | 1 | 52208216265 | $4.62 | Shop at ECS Tuning | ||||
| 07 | Cover panel outer right | SCHWARZ | 1 | 52208216266 | $4.62 | Shop at ECS Tuning | ||||
| 07 | Cover panel outer left | GRAU | 1 | 52208216267 | $4.62 | ENDED | Shop at ECS Tuning | |||
| 07 | Cover panel outer right | GRAU | 1 | 52208216268 | $3.57 | ENDED | Shop at ECS Tuning | |||
| 07 | Cover panel outer left | DUNKELGRUEN | 1 | 52208216271 | $3.57 | ENDED | Shop at ECS Tuning | |||
| 07 | Cover panel outer left | SANDBEIGE | 1 | 52208216273 | $4.59 | ENDED | Shop at ECS Tuning | |||
| 07 | Cover panel outer right | SANDBEIGE | 1 | 52208216274 | $3.57 | ENDED | Shop at ECS Tuning | |||
| 08 | Unlocking unit | SCHWARZ | 2 | 52208221531 | $8.32 | Shop at ECS Tuning | ||||
| 09 | Operating rod | 2 | 52208221533 | $1.43 | ENDED | Shop at ECS Tuning | ||||
| 10 | Lock panel, left | SCHWARZ | 1 | 52208216255 | $4.93 | Shop at ECS Tuning | ||||
| 10 | Lock panel, right | SCHWARZ | 1 | 52208216256 | $4.93 | Shop at ECS Tuning | ||||
| 10 | Lock panel, left | GRAU | 1 | 52208216257 | $4.93 | Shop at ECS Tuning | ||||
| 10 | Lock panel, right | GRAU | 1 | 52208216258 | $4.93 | ENDED | Shop at ECS Tuning | |||
| 10 | Lock panel, left | SANDBEIGE | 1 | 52208216263 | $4.93 | ENDED | Shop at ECS Tuning | |||
| 10 | Lock panel, right | SANDBEIGE | 1 | 52208216264 | $3.57 | ENDED | Shop at ECS Tuning | |||
| 11 | Screw plug | 2 | 52208202674 | $10.84 | ENDED | Shop at ECS Tuning | ||||
| 12 | Hex nut | AM10-10-ZNS3 | 2 | 07129904865 | $1.00 | Shop at ECS Tuning | ||||
| 13 | Bushing | 3 | 52208193312 | $1.02 | Shop at ECS Tuning | |||||
| 14 | Fillister-head screw | M12 | 3 | 52208193309 | $2.02 | ENDED | Shop at ECS Tuning | |||
| 15 | Torsion spring | 1 | 52208220002 | $10.84 | Shop at ECS Tuning | |||||
| 16 | Fillister-head screw | 1 | 52208220767 | $4.08 | ENDED | Shop at ECS Tuning | ||||
| 17 | Torx bolt | ISA M6X16 | 1 | 54318103110 | $0.65 | Shop at ECS Tuning | ||||
| 18 | Covering center | 1 | 51718200699 | $18.03 | Shop at ECS Tuning | |||||
| 19 | Locking bar left | 1 | 51717038095 | $13.48 | ENDED | Shop at ECS Tuning | ||||
| 19 | Locking bar right | 1 | 51717038096 | $13.48 | Shop at ECS Tuning | |||||
| 20 | Lock left | 1 | 52208221535 | $35.93 | ENDED | Shop at ECS Tuning | ||||
| 20 | Lock right | 1 | 52208221536 | $35.93 | ENDED | Shop at ECS Tuning | ||||
| 21 | Cover strip, rear | GRAU | 1 | 52208244210 | $9.04 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover strip, rear | SCHWARZ | 1 | 52208244211 | $12.13 | Shop at ECS Tuning | ||||
| 21 | Cover strip, rear | SANDBEIGE | 1 | 52208244212 | $12.13 | ENDED | Shop at ECS Tuning | |||
| 22 | Covering center | SCHWARZ | 1 | 52208208418 | $24.22 | ENDED | Shop at ECS Tuning | |||
| 23 | Cover isofix | SCHWARZ | 4 | 52207053140 | $18.17 | Shop at ECS Tuning | ||||
| 23 | Cover isofix | GRAU | 4 | 52207053141 | $18.17 | Shop at ECS Tuning | ||||
| 23 | Cover isofix | SANDBEIGE | 4 | 52207053142 | $18.17 | Shop at ECS Tuning | ||||
Notes
- ENDED = the part has been discontinued (no longer available).
- +core = plus core charge (possibility of a return of the old part)
