BMW sports seat coverings for BMW 5 Series E34 525tds (1995)

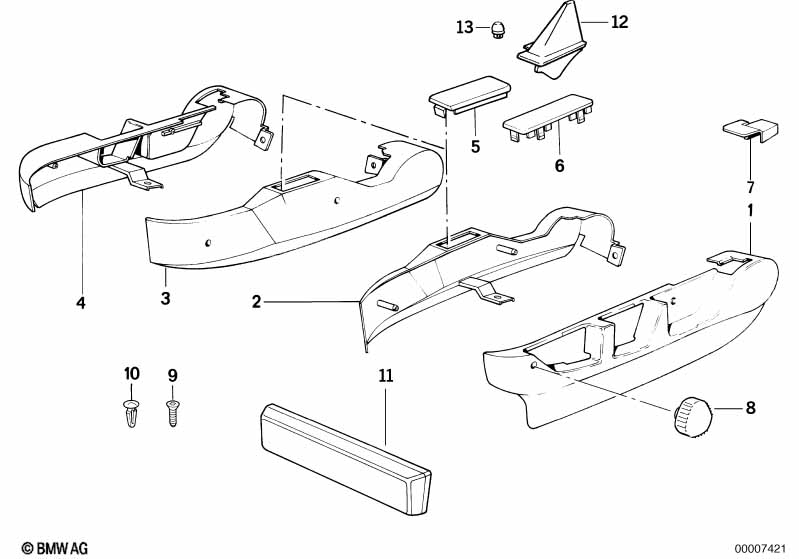

This BMW sports seat coverings technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 525tds. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1995.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Covering outer left | SCHWARZ | 1 | 52108104685 | ENDED | Shop at ECS Tuning | ||||
| 01 | Covering outer left | KARMESINROT | 1 | 52108117039 | $20.53 | ENDED | Shop at ECS Tuning | |||
| 01 | Covering outer left | SILBERGRAU | 1 | 09/1990 | 52108140385 | $24.64 | ENDED | Shop at ECS Tuning | ||
| 01 | Covering outer left | SILBERGRAU-HELL | 1 | 09/1990 | 52108140387 | $25.42 | Shop at ECS Tuning | |||
| 01 | Covering outer left | ULTRAMARIN | 1 | 09/1990 | 52108140389 | ENDED | Shop at ECS Tuning | |||
| 01 | Covering outer left | PERGAMENT | 1 | 09/1990 | 52108140391 | $25.42 | ENDED | Shop at ECS Tuning | ||
| For vehicles with BMW Sport seat, electrically adjustable and Leather trim |
=Yes =Yes |
|||||||||
| 01 | Covering outer left | SCHWARZ | 1 | 52101950401 | $38.55 | Shop at ECS Tuning | ||||
| 01 | Covering outer left | KARMESINROT | 1 | 52108113583 | $43.25 | ENDED | Shop at ECS Tuning | |||
| 01 | Covering outer left | SILBERGRAU | 1 | 09/1990 | 52108140301 | $38.55 | ENDED | Shop at ECS Tuning | ||
| 01 | Covering outer left | SILBERGRAU-HELL | 1 | 09/1990 | 52108140303 | $38.55 | ENDED | Shop at ECS Tuning | ||
| 01 | Covering outer left | ULTRAMARIN | 1 | 09/1990 | 52108140305 | $38.55 | ENDED | Shop at ECS Tuning | ||
| 01 | Covering outer left | PERGAMENT | 1 | 09/1990 | 52108140307 | $38.55 | ENDED | Shop at ECS Tuning | ||
| 01 | Covering outer left | PERGAMENT-HELL | 1 | 09/1990 | 52108140309 | $38.55 | Shop at ECS Tuning | |||
| 02 | Covering inner right | SCHWARZ | 1 | 09/1992 | 52108154438 | $33.29 | Shop at ECS Tuning | |||
| 02 | Covering inner right | SILBERGRAU | 1 | 09/1992 | 52108154492 | $40.51 | Shop at ECS Tuning | |||
| 02 | Covering inner right | SILBERGRAU-HELL | 1 | 09/1992 | 52108154494 | $33.29 | Shop at ECS Tuning | |||
| 02 | Covering inner right | ULTRAMARIN | 1 | 09/1992 | 52108154496 | $31.53 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering inner right | PERGAMENT | 1 | 09/1992 | 52108154498 | $40.51 | +core | Shop at ECS Tuning | ||
| 02 | Covering inner right | PERGAMENT-HELL | 1 | 09/1992 | 52108154500 | $33.29 | ENDED | Shop at ECS Tuning | ||
| 02 | Covering inner right | KARMESINROT | 1 | 09/1992 | 52108154504 | $31.53 | ENDED | Shop at ECS Tuning | ||
| 03 | Covering inner left | SCHWARZ | 1 | 09/1992 | 52108154437 | $33.29 | Shop at ECS Tuning | |||
| 03 | Covering inner left | SILBERGRAU | 1 | 09/1992 | 52108154491 | $40.51 | ENDED | Shop at ECS Tuning | ||
| 03 | Covering inner left | SILBERGRAU-HELL | 1 | 09/1992 | 52108154493 | $33.29 | Shop at ECS Tuning | |||
| 03 | Covering inner left | ULTRAMARIN | 1 | 09/1992 | 52108154495 | $31.53 | ENDED | Shop at ECS Tuning | ||
| 03 | Covering inner left | PERGAMENT | 1 | 09/1992 | 52108154497 | $33.29 | Shop at ECS Tuning | |||
| 03 | Covering inner left | PERGAMENT-HELL | 1 | 09/1992 | 52108154499 | $33.29 | ENDED | Shop at ECS Tuning | ||
| 03 | Covering inner left | KARMESINROT | 1 | 09/1992 | 52108154503 | $31.53 | ENDED | Shop at ECS Tuning | ||
| 04 | Covering outer right | SCHWARZ | 1 | 52108104686 | $20.53 | Shop at ECS Tuning | ||||
| 04 | Covering outer right | KARMESINROT | 1 | 52108117040 | $20.53 | ENDED | Shop at ECS Tuning | |||
| 04 | Covering outer right | SILBERGRAU | 1 | 09/1990 | 52108140386 | $26.18 | ENDED | Shop at ECS Tuning | ||
| 04 | Covering outer right | SILBERGRAU-HELL | 1 | 09/1990 | 52108140388 | $25.42 | Shop at ECS Tuning | |||
| 04 | Covering outer right | ULTRAMARIN | 1 | 09/1990 | 52108140390 | $20.53 | ENDED | Shop at ECS Tuning | ||
| 04 | Covering outer right | PERGAMENT | 1 | 09/1990 | 52108140392 | $25.42 | ENDED | Shop at ECS Tuning | ||
| For vehicles with BMW Sport seat, electrically adjustable and Leather trim |
=Yes =Yes |
|||||||||
| 04 | Covering outer right | SCHWARZ | 1 | 52101950402 | $38.55 | ENDED | Shop at ECS Tuning | |||
| 04 | Covering outer right | KARMESINROT | 1 | 52108113584 | $43.25 | ENDED | Shop at ECS Tuning | |||
| 04 | Covering outer right | SILBERGRAU | 1 | 09/1990 | 52108140302 | $38.55 | Shop at ECS Tuning | |||
| 04 | Covering outer right | SILBERGRAU-HELL | 1 | 09/1990 | 52108140304 | $38.55 | ENDED | Shop at ECS Tuning | ||
| 04 | Covering outer right | ULTRAMARIN | 1 | 09/1990 | 52108140306 | $38.55 | ENDED, +core | Shop at ECS Tuning | ||
| 04 | Covering outer right | PERGAMENT | 1 | 09/1990 | 52108140308 | $38.55 | Shop at ECS Tuning | |||
| 04 | Covering outer right | PERGAMENT-HELL | 1 | 09/1990 | 52108140310 | $38.55 | ENDED, +core | Shop at ECS Tuning | ||
| 05 | Covering cap | SCHWARZ/24X86 | 2 | 52101974046 | $2.52 | Shop at ECS Tuning | ||||
| 05 | Covering cap | KARM.ROT/24X86 | 2 | 52108113540 | $2.68 | ENDED | Shop at ECS Tuning | |||
| 05 | Covering cap | SILBERGR./24X86 | 2 | 09/1990 | 52108140454 | $2.52 | ENDED | Shop at ECS Tuning | ||
| 05 | Covering cap | SIL-GR.H./24X86 | 2 | 09/1990 | 52108140455 | $2.52 | Shop at ECS Tuning | |||
| 05 | Covering cap | ULTRAMA./24X86 | 2 | 09/1990 | 52108140456 | $2.68 | ENDED | Shop at ECS Tuning | ||
| 05 | Covering cap | PERGAM./24X86 | 2 | 09/1990 | 52108140457 | $2.52 | Shop at ECS Tuning | |||
| 05 | Covering cap | PERG-H./24X86 | 2 | 09/1990 | 52108140458 | $2.68 | ENDED | Shop at ECS Tuning | ||
| 06 | Covering cap | SCHWARZ/25X96 | 1 | 52101957587 | $2.52 | Shop at ECS Tuning | ||||
| 06 | Covering cap | KARM.ROT/25X96 | 1 | 52108113590 | $2.68 | ENDED | Shop at ECS Tuning | |||
| 06 | Covering cap | SIL-GRAU/25X96 | 1 | 09/1990 | 52108140442 | $2.52 | Shop at ECS Tuning | |||
| 06 | Covering cap | SIL-GR.-H/25X96 | 1 | 09/1990 | 52108140443 | $2.52 | Shop at ECS Tuning | |||
| 06 | Covering cap | ULTRAM./25X96 | 1 | 09/1990 | 52108140444 | $2.68 | ENDED | Shop at ECS Tuning | ||
| 06 | Covering cap | PERGAM./25X96 | 1 | 09/1990 | 52108140445 | $2.52 | Shop at ECS Tuning | |||
| 06 | Covering cap | PERG-H./25X96 | 1 | 09/1990 | 52108140446 | $2.52 | ENDED | Shop at ECS Tuning | ||
| For vehicles with BMW Sport seat, electrically adjustable and Seat heating and Memory |
=Yes =Yes =Yes |
|||||||||
| 06 | Covering cap | SCHWARZ/ 23X42 | 1 | 52101957595 | $2.52 | Shop at ECS Tuning | ||||
| 06 | Covering cap | KARMESIN./23X42 | 1 | 52108113599 | $2.68 | ENDED | Shop at ECS Tuning | |||
| 06 | Covering cap | SILBERGR/23X42 | 1 | 09/1990 | 52108140448 | $2.52 | ENDED | Shop at ECS Tuning | ||
| 06 | Covering cap | SIL-GR.H./23X42 | 1 | 09/1990 | 52108140449 | $2.52 | Shop at ECS Tuning | |||
| 06 | Covering cap | ULTRAMA.23X42 | 1 | 09/1990 | 52108140450 | Shop at ECS Tuning | ||||
| 06 | Covering cap | PERGAM.23X42 | 1 | 09/1990 | 52108140451 | $2.52 | Shop at ECS Tuning | |||
| 06 | Covering cap | PERG-HELL/23X42 | 1 | 09/1990 | 52108140452 | $2.52 | ENDED | Shop at ECS Tuning | ||
| 07 | Covering cap | SCHWARZ | 2 | 52101964231 | $0.37 | ENDED | Shop at ECS Tuning | |||
| 08 | Control handle | 2 | 52101922269 | $6.70 | Shop at ECS Tuning | |||||
| 09 | Torx bolt | M5X20 | X | 52101954098 | $0.20 | Shop at ECS Tuning | ||||
| 10 | Clip | X | 52101873544 | $0.20 | Shop at ECS Tuning | |||||
| For vehicles with Memory |
=Yes |
|||||||||
| 11 | Covering control unit seatmemory | SCHWARZ | 1 | 61311379736 | $15.73 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather trim |
=Yes |
|||||||||
| 12 | Covering inner left | SCHWARZ | 1 | 52108154923 | $35.44 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner right | SCHWARZ | 1 | 52108154924 | $35.44 | Shop at ECS Tuning | ||||
| 12 | Covering inner left | SILBERGRAU | 1 | 52108154925 | $37.67 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner right | SILBERGRAU | 1 | 52108154926 | $35.44 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner left | SILBERGRAU-HELL | 1 | 52108154927 | $34.27 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner right | SILBERGRAU-HELL | 1 | 52108154928 | $35.44 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner left | ULTRAMARIN | 1 | 52108154929 | $37.67 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner right | ULTRAMARIN | 1 | 52108154930 | $37.67 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner left | PERGAMENT | 1 | 52108154931 | $37.67 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner right | PERGAMENT | 1 | 52108154932 | $37.67 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner left | PERGAMENT-HELL | 1 | 52108154933 | $37.67 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner right | PERGAMENT-HELL | 1 | 52108154934 | $37.67 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner left | KARMESINROT | 1 | 52108154935 | $37.67 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner right | KARMESINROT | 1 | 52108154936 | $37.67 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather trim Buffalo |
=Yes |
|||||||||
| 12 | Covering inner left | ANTHRAZIT | 1 | 52108154987 | $37.67 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner right | ANTHRAZIT | 1 | 52108154988 | $37.67 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Cloth version |
=Yes |
|||||||||
| 12 | Covering inner left | SCHWARZ | 1 | 52108154883 | $20.76 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner right | SCHWARZ | 1 | 52108154884 | $14.31 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner left | SILBERGRAU | 1 | 52108154885 | $20.76 | Shop at ECS Tuning | ||||
| 12 | Covering inner right | SILBERGRAU | 1 | 52108154886 | $14.31 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner left | ULTRAMARIN | 1 | 52108154887 | $20.76 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner right | ULTRAMARIN | 1 | 52108154888 | $20.76 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner left | PERGAMENT | 1 | 52108154889 | $21.20 | ENDED | Shop at ECS Tuning | |||
| 12 | Covering inner right | PERGAMENT | 1 | 52108154890 | $21.20 | ENDED | Shop at ECS Tuning | |||
| 13 | Blind plug | 1 | 52108154880 | $0.46 | ENDED | Shop at ECS Tuning | ||||
Notes
- ENDED = the part has been discontinued (no longer available).
- +core = plus core charge (possibility of a return of the old part)
