Seat rear, upholstery & cover base seat for BMW 3 Series E46 330d (2004)

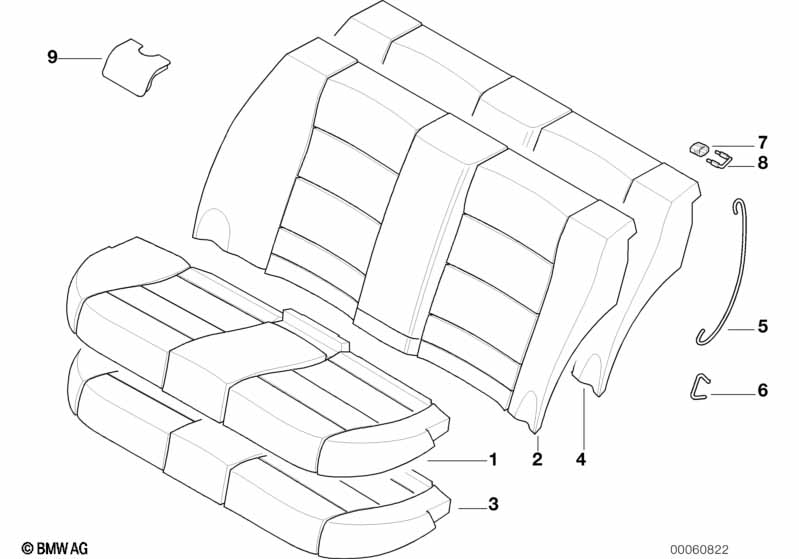

This Seat rear, upholstery & cover base seat technical drawing provides a detailed breakdown of the assembly for the 3 Series E46 330d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2004.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Model without heated seat | |||||||||
| For vehicles with Vinyl light beige 2 |
K4HC=Yes |
|||||||||
| 01 | Seat cover vinyl | HELLBEIGE | 1 | 09/2001 | 52207000873 | $448.07 | ENDED, +core | Shop at ECS Tuning | ||
| For vehicles with Leather High/brombeer |
V5BB=Yes |
|||||||||
| 01 | Seat cover leather | BROMBEER | 1 | 09/2001 | 52207048552 | $1076.94 | ENDED, +core | Shop at ECS Tuning | ||
| For vehicles with Fabric Tex 2000/anthracite |
J1AT=Yes |
|||||||||
| 01 | Seat cover cloth | ANTHRAZIT | 1 | 09/2001 | 52207047418 | $293.51 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Leather Montana/basic equip/grau |
N6TT=Yes |
|||||||||
| 01 | Seat cover leather | GRAU | 1 | 09/2001 | 52207000876 | $957.97 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Cloth/leather "Gran Turismo"/anthracite |
E4AT=Yes |
|||||||||
| 01 | Seat cover cloth | ANTHRAZIT | 1 | 09/2001 | 52207000880 | $566.37 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Fabric Jacquard/gray |
H9TT=Yes |
|||||||||
| 01 | Seat cover cloth | GRAU | 1 | 09/2001 | 52207045669 | $293.51 | Shop at ECS Tuning | |||
| For vehicles with Leather Montana/basic equip/hell-beige 2 |
N6HC=Yes |
|||||||||
| 01 | Seat cover leather | HELLBEIGE | 1 | 09/2001 | 52207000877 | $957.97 | ENDED | Shop at ECS Tuning | ||
| 01 | Seat cover leather | HELLBEIGE | 1 | 09/2001 | 52208215011 | $957.97 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Leather Montana/basic equip/schwarz |
N6SW=Yes |
|||||||||
| 01 | Seat cover leather | SCHWARZ | 1 | 09/2001 | 52207000875 | $957.97 | ENDED | Shop at ECS Tuning | ||
| 01 | Seat cover leather | SCHWARZ | 1 | 09/2001 | 52208240445 | $957.97 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Cloth/leather "Maglia"/hell-beige 2 |
E9HC=Yes |
|||||||||
| 01 | Cloth/leather seat cover | HELLBEIGE | 1 | 09/2001 | 52207000889 | $740.43 | ENDED, +core | Shop at ECS Tuning | ||
| For vehicles with Leather High/black |
V5SW=Yes |
|||||||||
| 01 | Seat cover leather | SCHWARZ | 1 | 09/2001 | 52207048550 | $1076.94 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Leather Montana/basic equip/mahagoni |
N6NG=Yes |
|||||||||
| 01 | Seat cover leather | NATURBRAUN | 1 | 09/2001 | 52207043189 | $957.97 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Fabric/leather "Scritto"/mystic-blau |
V8MF=Yes |
|||||||||
| 01 | Cloth/leather seat cover | MYSTICBLAU | 1 | 03/2003 | 52207122817 | $566.37 | ENDED, +core | Shop at ECS Tuning | ||
| For vehicles with Leather, "Chameleon"/black-gray |
V3TM=Yes |
|||||||||
| 01 | Seat cover leather | SCHWARZGRAU | 1 | 03/2003 | 52207122820 | $890.01 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Leather High/light gelb |
V5LT=Yes |
|||||||||
| 01 | Seat cover leather | LIGHTGELB | 1 | 09/2001 | 52207048551 | $1076.94 | ENDED, +core | Shop at ECS Tuning | ||
| For vehicles with Fabric/leather "Scritto"/black-grau |
V8TM=Yes |
|||||||||
| 01 | Cloth/leather seat cover | SCHWARZGRAU | 1 | 03/2003 | 52207122816 | $566.37 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Cloth/leather "Bianco-Nero"/anthracite/w |
H7BC=Yes |
|||||||||
| 01 | Cloth/leather seat cover | ANTHRAZIT | 1 | 09/2001 | 52207026553 | $566.37 | ENDED, +core | Shop at ECS Tuning | ||
| For vehicles with Cloth "Laser"/anthracite |
G7AT=Yes |
|||||||||
| 01 | Seat cover cloth | ANTHRAZIT | 1 | 09/2001 | 52207890266 | $566.37 | Shop at ECS Tuning | |||
| For vehicles with Leather, "Chameleon"/kiesel-grau |
V3KA=Yes |
|||||||||
| 01 | Seat cover leather | KIESELGRAU | 1 | 03/2003 | 52207122819 | $957.97 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Fabric Tex 2000/brombeer |
J1BB=Yes |
|||||||||
| 01 | Seat cover cloth | BROMBEER | 1 | 09/2001 | 52207047419 | $293.51 | ENDED, +core | Shop at ECS Tuning | ||
| For vehicles with Imitation leather/black |
K4SW=Yes |
|||||||||
| 01 | Seat cover vinyl | SCHWARZ | 1 | 09/2001 | 52207000872 | $448.07 | ENDED, +core | Shop at ECS Tuning | ||
| For vehicles with Fabric Jacquard/anthracite |
H9AT=Yes |
|||||||||
| 01 | Seat cover cloth | ANTHRAZIT | 1 | 09/2001 | 52207045668 | $293.51 | Shop at ECS Tuning | |||
| For vehicles with Isofix-System and Leather Montana/basic equip/schwarz |
S470A=Yes N6SW=Yes |
|||||||||
| 01 | Seat cover leather | SCHWARZ | 1 | 52207000875 | $957.97 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Isofix-System and Leather Montana/basic equip/hell-beige 2 |
S470A=Yes N6HC=Yes |
|||||||||
| 01 | Seat cover leather | HELLBEIGE | 1 | 52207000877 | $957.97 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Isofix-System and Leather Montana/basic equip/grau |
S470A=Yes N6TT=Yes |
|||||||||
| 01 | Seat cover leather | GRAU | 1 | 52207000876 | $957.97 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Vinyl light beige 2 |
K4HC=Yes |
|||||||||
| 02 | Cover backrest, imitation leather | HELLBEIGE | 1 | 52208266775 | $406.85 | ENDED, +core | Shop at ECS Tuning | |||
| For vehicles with Leather High/brombeer ONLY APPLIES TO CENTER ARMREST REAR |
V5BB=Yes |
|||||||||
| 02 | Cover backrest, leather | BROMBEER | 1 | 52207048540 | $1171.80 | ENDED, +core | Shop at ECS Tuning | |||
| For vehicles with Fabric Tex 2000/anthracite ONLY APPLIES TO CENTER ARMREST REAR |
J1AT=Yes |
|||||||||
| 02 | Cover backrest cloth | ANTHRAZIT | 1 | 52207047406 | $267.84 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather Montana/basic equip/grau ONLY APPLIES TO CENTER ARMREST REAR |
N6TT=Yes |
|||||||||
| 02 | Cover backrest, leather | GRAU | 1 | 52208225912 | $874.08 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Cloth/leather "Gran Turismo"/anthracite ONLY APPLIES TO CENTER ARMREST REAR |
E4AT=Yes |
|||||||||
| 02 | Cover backrest cloth | ANTHRAZIT | 1 | 52208225901 | $638.91 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Fabric Jacquard/gray |
H9TT=Yes |
|||||||||
| 02 | Cover backrest cloth | GRAU | 1 | 52207045657 | $267.84 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Fabric Jacquard/gray ONLY APPLIES TO CENTER ARMREST REAR |
H9TT=Yes |
|||||||||
| 02 | Cover backrest cloth | GRAU | 1 | 52207045660 | $267.84 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather Montana/basic equip/hell-beige 2 ONLY APPLIES TO CENTER ARMREST REAR |
N6HC=Yes |
|||||||||
| 02 | Cover backrest, leather | HELLBEIGE | 1 | 52208225910 | $874.08 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather Montana/basic equip/schwarz ONLY APPLIES TO CENTER ARMREST REAR |
N6SW=Yes |
|||||||||
| 02 | Cover backrest, leather | SCHWARZ | 1 | 52208225909 | $874.08 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Cloth/leather "Maglia"/hell-beige 2 ONLY APPLIES TO CENTER ARMREST REAR |
E9HC=Yes |
|||||||||
| 02 | Cloth/leather backrest cover | HELLBEIGE | 1 | 52208267740 | $638.91 | ENDED, +core | Shop at ECS Tuning | |||
| For vehicles with Leather High/black ONLY APPLIES TO CENTER ARMREST REAR |
V5SW=Yes |
|||||||||
| 02 | Cover backrest, leather | SCHWARZ | 1 | 52207048538 | $1171.80 | ENDED, +core | Shop at ECS Tuning | |||
| For vehicles with Leather Montana/basic equip/mahagoni ONLY APPLIES TO CENTER ARMREST REAR |
N6NG=Yes |
|||||||||
| 02 | Cover backrest, leather | NATURBRAUN | 1 | 52207043183 | $874.08 | ENDED, +core | Shop at ECS Tuning | |||
| For vehicles with Fabric/leather "Scritto"/mystic-blau only applies to CENTER ARMREST REAR |
V8MF=Yes |
|||||||||
| 02 | Cloth/leather backrest cover | MYSTICBLAU | 1 | 03/2003 | 52207122573 | $638.91 | ENDED, +core | Shop at ECS Tuning | ||
| For vehicles with Leather, "Chameleon"/black-gray only applies to CENTER ARMREST REAR |
V3TM=Yes |
|||||||||
| 02 | Cover backrest, leather | SCHWARZGRAU | 1 | 03/2003 | 52207122570 | $890.01 | ENDED, +core | Shop at ECS Tuning | ||
| For vehicles with Leather High/light gelb ONLY APPLIES TO CENTER ARMREST REAR |
V5LT=Yes |
|||||||||
| 02 | Cover backrest, leather | LIGHTGELB | 1 | 52207048539 | $1171.80 | ENDED, +core | Shop at ECS Tuning | |||
| For vehicles with Fabric/leather "Scritto"/black-grau only applies to CENTER ARMREST REAR |
V8TM=Yes |
|||||||||
| 02 | Cloth/leather backrest cover | SCHWARZGRAU | 1 | 03/2003 | 52207122572 | $638.91 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Cloth/leather "Bianco-Nero"/anthracite/w ONLY APPLIES TO CENTER ARMREST REAR |
H7BC=Yes |
|||||||||
| 02 | Cloth/leather backrest cover | ANTHRAZIT | 1 | 52207026559 | $638.91 | ENDED, +core | Shop at ECS Tuning | |||
| For vehicles with Cloth "Laser"/anthracite ONLY APPLIES TO CENTER ARMREST REAR |
G7AT=Yes |
|||||||||
| 02 | Cover backrest cloth | ANTHRAZIT | 1 | 52207890283 | $466.24 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Leather, "Chameleon"/kiesel-grau only applies to CENTER ARMREST REAR |
V3KA=Yes |
|||||||||
| 02 | Cover backrest, leather | KIESELGRAU | 1 | 03/2003 | 52207122569 | $890.01 | ENDED, +core | Shop at ECS Tuning | ||
| For vehicles with Fabric Tex 2000/brombeer ONLY APPLIES TO CENTER ARMREST REAR |
J1BB=Yes |
|||||||||
| 02 | Cover backrest cloth | BROMBEER | 1 | 52207047407 | $267.84 | ENDED, +core | Shop at ECS Tuning | |||
| For vehicles with Imitation leather/black |
K4SW=Yes |
|||||||||
| 02 | Cover backrest, imitation leather | SCHWARZ | 1 | 52208266774 | $406.85 | ENDED, +core | Shop at ECS Tuning | |||
| For vehicles with Fabric Jacquard/anthracite MODEL WITHOUT |
H9AT=Yes |
|||||||||
| 02 | Cover backrest cloth | ANTHRAZIT | 1 | 52207045656 | $267.84 | Shop at ECS Tuning | ||||
| For vehicles with Fabric Jacquard/anthracite ONLY APPLIES TO CENTER ARMREST REAR |
H9AT=Yes |
|||||||||
| 02 | Cover backrest cloth | ANTHRAZIT | 1 | 52207045659 | $267.84 | Shop at ECS Tuning | ||||
| 03 | Seat upholstery | 1 | 52208214940 | $197.49 | Shop at ECS Tuning | |||||
| For vehicles with Isofix-System |
S470A=Yes |
|||||||||
| 03 | Seat upholstery | 1 | 04/1999 | 52207009898 | $197.49 | Shop at ECS Tuning | ||||
| MODEL WITHOUT | ||||||||||
| 04 | Backrest upholstery | 1 | 52208214941 | $217.24 | Shop at ECS Tuning | |||||
| ONLY APPLIES TO CENTER ARMREST REAR |
||||||||||
| 04 | Backrest upholstery | 1 | 52208236150 | $217.24 | Shop at ECS Tuning | |||||
| 05 | Wire-strap | L=1800MM | X | 52208129296 | $1.14 | Shop at ECS Tuning | ||||
| 06 | Clamp | 1,6X20X10,1 | X | 52101945543 | $0.09 | Shop at ECS Tuning | ||||
| 07 | Holder | X | 52208119533 | $1.23 | ENDED | Shop at ECS Tuning | ||||
| 08 | Spring | X | 52208119534 | $1.23 | Shop at ECS Tuning | |||||
| For vehicles with Isofix-System |
S470A=Yes |
|||||||||
| 09 | Cover isofix | PEACH | 4 | 52207010924 | $7.87 | Shop at ECS Tuning | ||||
| 09 | Cover isofix | ANTHRAZIT | 4 | 09/1999 | 52207009903 | $5.93 | Shop at ECS Tuning | |||
| 09 | Cover isofix | GRAU | 4 | 09/1999 | 52207009904 | $5.93 | Shop at ECS Tuning | |||
| 09 | Cover isofix | HELLBEIGE | 4 | 09/1999 | 52207009907 | $5.93 | Shop at ECS Tuning | |||
| 09 | Cover isofix | LIGHTGELB | 4 | 09/1999 | 52207009909 | $7.03 | Shop at ECS Tuning | |||
Notes
- ENDED = the part has been discontinued (no longer available).
- +core = plus core charge (possibility of a return of the old part)
