Seat, rear, seat frame, load-through for BMW 3 Series E46 330Ci (2003)

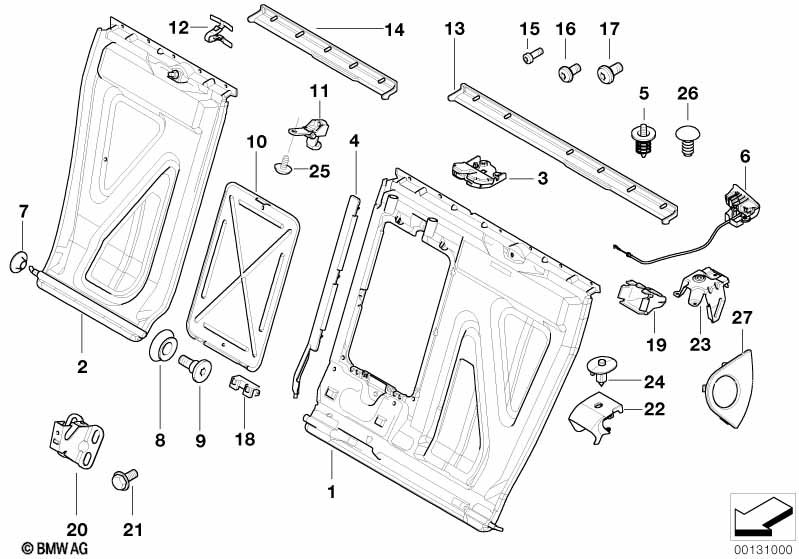

This Seat, rear, seat frame, load-through technical drawing provides a detailed breakdown of the assembly for the 3 Series E46 330Ci. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2003.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| For vehicles with Ski bag |
S464A=No |
|||||||||
| 01 | Frame, backrest left | 1 | 52208099643 | $172.71 | Shop at ECS Tuning | |||||
| For vehicles with Ski bag or Through-loading system |
S464A=Yes S465A=Yes |
|||||||||
| 01 | Frame, backrest left | 1 | 52208225745 | $172.71 | Shop at ECS Tuning | |||||
| For vehicles with Through-loading system |
S465A=Yes |
|||||||||
| 02 | Frame, backrest right | 1 | 52208225746 | $93.04 | Shop at ECS Tuning | |||||
| 03 | Catch rear left | 1 | 52208209035 | $35.12 | Shop at ECS Tuning | |||||
| 03 | Catch rear right | 1 | 52208209036 | $35.12 | Shop at ECS Tuning | |||||
| 04 | Cover | 1 | 52208099510 | $6.25 | ENDED | Shop at ECS Tuning | ||||
| For vehicles with Through-loading system |
S465A=Yes |
|||||||||
| 05 | ejector | 1 | 52208240452 | $9.47 | Shop at ECS Tuning | |||||
| 06 | Actuation unit left | 1 | 52208240507 | $35.12 | ENDED | Shop at ECS Tuning | ||||
| 06 | Actuation unit right | 1 | 52208240508 | $35.12 | Shop at ECS Tuning | |||||
| 07 | Bush | 1 | 52208146789 | $0.77 | Shop at ECS Tuning | |||||
| 08 | Bushing | 2 | 52207008615 | $0.87 | Shop at ECS Tuning | |||||
| 09 | Screw | M10X16 | 2 | 52208176245 | $1.38 | ENDED | Shop at ECS Tuning | |||
| 10 | Flap ski bag | 1 | 52207059048 | $21.66 | ENDED | Shop at ECS Tuning | ||||
| 11 | Ski bag locking mechanism | 1 | 52208099507 | $12.13 | ENDED | Shop at ECS Tuning | ||||
| 12 | Clamp | X | 52208196069 | $0.55 | Shop at ECS Tuning | |||||
| 13 | Edge protection left | SCHWARZ | 1 | 52208248173 | $13.97 | ENDED | Shop at ECS Tuning | |||
| 13 | Edge protection left | HELLBEIGE | 1 | 52208248174 | $13.83 | ENDED | Shop at ECS Tuning | |||
| 13 | Edge protection left | GRAU | 1 | 52208248175 | $13.83 | ENDED | Shop at ECS Tuning | |||
| 13 | Edge protection left | MINTGRUEN | 1 | 52208248177 | $12.28 | ENDED | Shop at ECS Tuning | |||
| 14 | Edge protection right | SCHWARZ | 1 | 52208248179 | $10.13 | ENDED | Shop at ECS Tuning | |||
| 14 | Edge protection right | HELLBEIGE | 1 | 52208248180 | $10.05 | Shop at ECS Tuning | ||||
| 14 | Edge protection right | GRAU | 1 | 52208248181 | $10.05 | ENDED | Shop at ECS Tuning | |||
| 14 | Edge protection right | MINTGRUEN | 1 | 52208248183 | $9.82 | ENDED | Shop at ECS Tuning | |||
| 15 | Screw | M5X12 | X | 52208176214 | $0.55 | ENDED | Shop at ECS Tuning | |||
| 16 | Fillister head screw | M6X16 | X | 07149165135 | $0.22 | Shop at ECS Tuning | ||||
| 17 | Fillister head screw | M8X14 | X | 52208099651 | $0.77 | ENDED | Shop at ECS Tuning | |||
| 18 | Hinge | 2 | 52207000334 | $2.37 | Shop at ECS Tuning | |||||
| For vehicles with Through-loading system |
S465A=Yes |
|||||||||
| 19 | Clip, white | 2 | 52207157536 | $2.17 | Shop at ECS Tuning | |||||
| 20 | Centre backrest bearing bracket | 1 | 41128240628 | $5.98 | ENDED | Shop at ECS Tuning | ||||
| 21 | Hex bolt with washer | M8X20-ZNS3 | X | 07147165618 | $0.73 | Shop at ECS Tuning | ||||
| For vehicles with Vent window rear |
S361A=Yes |
|||||||||
| 22 | Cover, vent window left | SCHWARZ | 1 | 04/2000 | 52207028313 | $29.33 | Shop at ECS Tuning | |||
| 22 | Trim, shaft cover | SCHWARZ | 1 | 04/2000 | 52207028314 | $29.33 | Shop at ECS Tuning | |||
| 22 | Cover, vent window left | GRAU | 1 | 04/2000 | 52207028315 | $18.17 | Shop at ECS Tuning | |||
| 22 | Cover, vent window right | GRAU | 1 | 04/2000 | 52207028316 | $18.17 | Shop at ECS Tuning | |||
| 22 | Cover, vent window left | HELLBEIGE | 1 | 04/2000 | 52207028317 | $18.17 | Shop at ECS Tuning | |||
| 22 | C-pillar trim panel | HELLBEIGE | 1 | 04/2000 | 52207028318 | $18.17 | Shop at ECS Tuning | |||
| 22 | Cover, vent window left | LIGHTGELB | 1 | 04/2000 | 52207028321 | $13.62 | ENDED | Shop at ECS Tuning | ||
| 22 | Cover, vent window right | LIGHTGELB | 1 | 04/2000 | 52207028322 | $13.62 | ENDED | Shop at ECS Tuning | ||
| 22 | Cover, vent window left | ANTHRAZIT/WEIß | 1 | 06/2000 | 52207037305 | $18.17 | ENDED | Shop at ECS Tuning | ||
| 22 | Cover, vent window right | ANTHRAZIT/WEIß | 1 | 06/2000 | 52207037306 | $13.62 | ENDED | Shop at ECS Tuning | ||
| 23 | Bracket, vent window cover, left | 1 | 52207008679 | $4.30 | Shop at ECS Tuning | |||||
| 23 | Bracket, vent window cover, right | 1 | 52207008680 | $4.30 | Shop at ECS Tuning | |||||
| 24 | Clip | SCHWARZ | 2 | 52207001301 | $1.33 | Shop at ECS Tuning | ||||
| 24 | Clip | GRAU | 2 | 52207001302 | $1.33 | Shop at ECS Tuning | ||||
| 24 | Clip | HELLBEIGE | 2 | 52207001303 | $1.33 | Shop at ECS Tuning | ||||
| 25 | Push-button | SCHWARZ | 1 | 52208099548 | $0.50 | Shop at ECS Tuning | ||||
| 26 | Clip | 1 | 52208099676 | $0.63 | Shop at ECS Tuning | |||||
| For vehicles with Vent window rear |
S361A=Yes |
|||||||||
| 27 | Cover, vent window left | SCHWARZ | 1 | 52208240617 | $3.68 | ENDED | Shop at ECS Tuning | |||
| 27 | Cover, vent window right | SCHWARZ | 1 | 52208240618 | $3.83 | ENDED | Shop at ECS Tuning | |||
| 27 | Cover, vent window left | GRAU | 1 | 52208240619 | $3.83 | ENDED | Shop at ECS Tuning | |||
| 27 | Cover, vent window right | GRAU | 1 | 52208240620 | $3.01 | ENDED | Shop at ECS Tuning | |||
| 27 | Cover, vent window left | HELLBEIGE | 1 | 52208240621 | $3.83 | Shop at ECS Tuning | ||||
| 27 | Cover, vent window right | HELLBEIGE | 1 | 52208240622 | $3.01 | ENDED | Shop at ECS Tuning | |||
| 27 | Cover, vent window left | SCHWARZ | 1 | 04/2000 | 52207028327 | $4.73 | Shop at ECS Tuning | |||
| 27 | Cover, vent window right | SCHWARZ | 1 | 04/2000 | 52207028328 | $4.73 | ENDED | Shop at ECS Tuning | ||
| 27 | Cover, vent window left | GRAU | 1 | 04/2000 | 52207028329 | $3.01 | Shop at ECS Tuning | |||
| 27 | Cover, vent window right | GRAU | 1 | 04/2000 | 52207028330 | $3.01 | Shop at ECS Tuning | |||
| 27 | Cover, vent window left | HELLBEIGE | 1 | 04/2000 | 52207028331 | $3.80 | ENDED | Shop at ECS Tuning | ||
| 27 | Cover, vent window right | HELLBEIGE | 1 | 04/2000 | 52207028332 | $3.80 | ENDED | Shop at ECS Tuning | ||
| 27 | Cover, vent window left | LIGHTGELB | 1 | 04/2000 | 52207028335 | $2.71 | ENDED | Shop at ECS Tuning | ||
| 27 | Cover, vent window right | LIGHTGELB | 1 | 04/2000 | 52207028336 | $2.70 | ENDED | Shop at ECS Tuning | ||
| 27 | Cover, vent window left | ANTHRAZIT/WEIß | 1 | 06/2000 | 52207037307 | $3.80 | ENDED | Shop at ECS Tuning | ||
| 27 | Cover, vent window right | ANTHRAZIT/WEIß | 1 | 06/2000 | 52207037308 | $2.71 | ENDED | Shop at ECS Tuning | ||
| 28 | Cover | 1 | 52208099510 | $6.25 | ENDED | Shop at ECS Tuning | ||||
Notes
- ENDED = the part has been discontinued (no longer available).
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 3 Series E46 330Ci Seat, rear, seat frame, load-through?
- This technical diagram illustrates the Seat, rear, seat frame, load-through within the Seats group for the 3 Series E46 330Ci produced during 2003. It provides a detailed exploded view of the components, identifying key parts such as the Frame, backrest left (Part #52208099643).
- Which models use the hardware listed in this Seat, rear, seat frame, load-through?
- The hardware and components featured in the Seat, rear, seat frame, load-through are specific to the 3 Series E46 330Ci produced during 2003. These technical specifications ensure that parts like the Frame, backrest left (52208099643) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Seat, rear, seat frame, load-through assembly?
- Each item in the Seat, rear, seat frame, load-through corresponds to the numbered list below the illustration. For the 3 Series E46 330Ci, you can identify the Frame, backrest left by locating its position on the schematic, which then links to the official BMW part number 52208099643 for the Seats section.
