Seat, front, head restraint for BMW 5 Series E61 LCI 535d (2010)

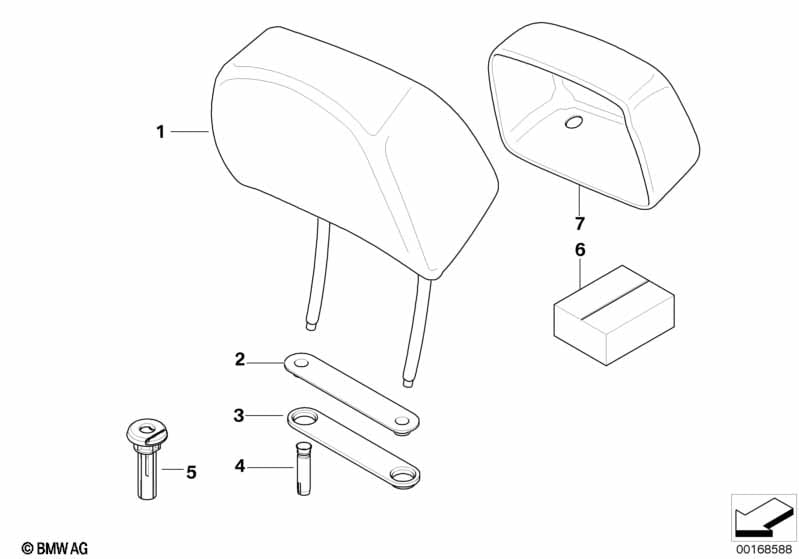

This Seat, front, head restraint technical drawing provides a detailed breakdown of the assembly for the 5 Series E61 LCI 535d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2010.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| For vehicles with Imitation leather, beige Crash-active |
KBBA=Yes |
|||||||||
| 01 | Headrest, imitation leather, manual | BEIGE | 2 | 09/2007 | 52109143857 | $190.49 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Leather "Dakota"/dark blue Crash-active |
LCCU=Yes |
|||||||||
| 01 | Headrest, leather, manual | DUNKELBLAU | 2 | 09/2007 | 52109143862 | $305.40 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Cloth "Fluid" or "Linea"/anthracite Crash-active |
ALAT=Yes |
|||||||||
| 01 | Headrest, Basic, fabric | SCHWARZ | 2 | 09/2007 | 52109143853 | $190.49 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Leather "Dakota"/grau Crash-active |
LCAD=Yes |
|||||||||
| 01 | Headrest, leather, manual | GRAU | 2 | 09/2007 | 52107238917 | $261.95 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Cloth "Fluid" or "Linea"/beige Crash-active |
ALBA=Yes |
|||||||||
| 01 | Headrest, Basic, fabric | BEIGE | 2 | 09/2007 | 52109143855 | $190.49 | Shop at ECS Tuning | |||
| For vehicles with Imitation leather/black Crash-active |
KBSW=Yes |
|||||||||
| 01 | Headrest, imitation leather, manual | SCHWARZ | 2 | 09/2007 | 52109143856 | $190.49 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Cloth "Fluid" or "Linea"/grey Crash-active |
ALAD=Yes |
|||||||||
| 01 | Headrest, Basic, fabric | GRAU | 2 | 09/2007 | 52109143854 | $190.49 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Leather "Dakota"/natural brown Crash-active |
LCNG=Yes |
|||||||||
| 01 | Headrest, leather, manual | NATURBRAUN | 2 | 09/2007 | 52109143863 | $305.40 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Leather "Dakota"/beige Crash-active |
LCBA=Yes |
|||||||||
| 01 | Headrest, leather, manual | BEIGE | 2 | 09/2007 | 52109143860 | $254.35 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Comfort seat with memory and Leather "Dakota"/natural brown Crash-active |
S456A=Yes LCNG=Yes |
|||||||||
| 01 | Multi-functional headrest | NATURBRAUN | 2 | 09/2007 | 52109143896 | $305.40 | Shop at ECS Tuning | |||
| For vehicles with Seat adjuster, electric, with memory and Leather "Nasca"/beige Crash-active |
S459A=Yes U6BA=Yes |
|||||||||
| 01 | Head restraint, climate leather | BEIGE | 2 | 09/2007 | 52109143884 | $257.95 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Seat adjuster, electric, with memory and Cloth "Fluid" or "Linea"/beige Crash-active |
S459A=Yes ALBA=Yes |
|||||||||
| 01 | Head rest cloth | BEIGE | 2 | 09/2007 | 52109143874 | $190.49 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Comfort seat with memory and Leather "Nasca"/black Crash-active |
S456A=Yes U6SW=Yes |
|||||||||
| 01 | MF head restraint, climate leather | SCHWARZ | 2 | 09/2007 | 52109143899 | $360.93 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Seat adjuster, electric, with memory and Leather "Dakota"/schwarz Crash-active |
S459A=Yes LCSW=Yes |
|||||||||
| 01 | Headrest leather | SCHWARZ | 2 | 09/2007 | 52109143877 | $254.35 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Leather "Dakota/cream-beige/black" or Leather "Dakota"/creambeige Crash-active |
LCCC=Yes LCGE=Yes |
|||||||||
| 01 | Headrest, leather, manual | CREAMBEIGE | 2 | 09/2007 | 52107238918 | $314.51 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Seat adjuster, electric, with memory and Imitation leather, beige Crash-active |
S459A=Yes KBBA=Yes |
|||||||||
| 01 | Headrest imitation leather | BEIGE | 2 | 09/2007 | 52109143876 | $190.49 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Seat adjuster, electric, with memory and Cloth "Fluid" or "Linea"/anthracite Crash-active |
S459A=Yes ALAT=Yes |
|||||||||
| 01 | Head rest cloth | ANTHRAZIT | 2 | 09/2007 | 52109143872 | $190.49 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Seat adjuster, electric, with memory and Imitation leather/black Crash-active |
S459A=Yes KBSW=Yes |
|||||||||
| 01 | Headrest imitation leather | SCHWARZ | 2 | 09/2007 | 52109143875 | $190.49 | Shop at ECS Tuning | |||
| For vehicles with Comfort seat with memory and Leather "Dakota"/dark blue Crash-active |
S456A=Yes LCCU=Yes |
|||||||||
| 01 | Multi-functional headrest | DUNKELBLAU | 2 | 09/2007 | 52109143895 | $305.40 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Comfort seat with memory and Leather "Nasca"/beige Crash-active |
S456A=Yes U6BA=Yes |
|||||||||
| 01 | MF head restraint, climate leather | BEIGE | 2 | 09/2007 | 52109143900 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Seat adjuster, electric, with memory and Leather "Dakota"/natural brown Crash-active |
S459A=Yes LCNG=Yes |
|||||||||
| 01 | Headrest leather | NATURBRAUN | 2 | 09/2007 | 52109143882 | $305.40 | Shop at ECS Tuning | |||
| For vehicles with Seat adjuster, electric, with memory and Cloth "Fluid" or "Linea"/grey Crash-active |
S459A=Yes ALAD=Yes |
|||||||||
| 01 | Head rest cloth | GRAU | 2 | 09/2007 | 52109143873 | $190.49 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Sports seat and Cloth/leather "Flashlight/Saddle"/anthr. Crash-active |
S481A=Yes GGAT=Yes |
|||||||||
| 01 | Headrest leather | SCHWARZ | 2 | 09/2007 | 52107903328 | $329.79 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Comfort seat with memory and Leather "Dakota"/beige Crash-active |
S456A=Yes LCBA=Yes |
|||||||||
| 01 | Multi-functional headrest | BEIGE | 2 | 09/2007 | 52109143893 | $305.40 | Shop at ECS Tuning | |||
| For vehicles with Seat adjuster, electric, with memory and Leather "Nasca"/black Crash-active |
S459A=Yes U6SW=Yes |
|||||||||
| 01 | Head restraint, climate leather | SCHWARZ | 2 | 09/2007 | 52109143883 | $257.95 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Cloth/leather "Reflex"/anthracite/black or Leather "Dakota"/schwarz Crash-active |
FLAT=Yes LCSW=Yes |
|||||||||
| 01 | Headrest, leather, manual | SCHWARZ | 2 | 09/2007 | 52107238916 | $261.95 | ENDED | Shop at ECS Tuning | ||
| 01 | Headrest, leather, manual | SCHWARZ | 2 | 09/2007 | 52109143858 | $254.35 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Seat adjuster, electric, with memory and Leather "Dakota"/grau Crash-active |
S459A=Yes LCAD=Yes |
|||||||||
| 01 | Headrest leather | GRAU | 2 | 09/2007 | 52109143878 | $254.35 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Seat adjuster, electric, with memory and Leather "Dakota"/dark blue Crash-active |
S459A=Yes LCCU=Yes |
|||||||||
| 01 | Headrest leather | DUNKELBLAU | 2 | 09/2007 | 52109143881 | $305.40 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Seat adjuster, electric, with memory and Leather "Dakota"/beige Crash-active |
S459A=Yes LCBA=Yes |
|||||||||
| 01 | Headrest leather | BEIGE | 2 | 09/2007 | 52109143879 | $305.40 | Shop at ECS Tuning | |||
| For vehicles with Comfort seat with memory and Leather "Nappa/tabak" or Leather "Nappa/tabak" Crash-active |
S456A=Yes NAF1=Yes NANT=Yes |
|||||||||
| 01 | Multi-functional headrest | TABAK | 2 | 09/2007 | 52109143898 | $329.79 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Comfort seat with memory and Cloth/leather "Reflex"/anthracite/black or Leather "Dakota"/schwarz Crash-active |
S456A=Yes FLAT=Yes LCSW=Yes |
|||||||||
| 01 | Multi-functional headrest | SCHWARZ | 2 | 09/2007 | 52107245826 | $314.51 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Sports seat and Cloth/leather "Reflex"/grey or Fabric/leather "Reflex/grey/black" Crash-active |
S481A=Yes FLAD=Yes FLGS=Yes |
|||||||||
| 01 | Headrest, leather, manual | GRAU | 2 | 09/2007 | 52109143859 | $254.35 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Comfort seat with memory and Cloth/leather "Reflex"/grey or Leather "Dakota"/grau Crash-active |
S456A=Yes FLAD=Yes LCAD=Yes |
|||||||||
| 01 | Multi-functional headrest | GRAU | 2 | 09/2007 | 52107245827 | Shop at ECS Tuning | ||||
| For vehicles with Comfort seat with memory and Leather "Dakota/cream-beige/black" or Leather "Dakota"/creambeige Crash-active |
S456A=Yes LCCC=Yes LCGE=Yes |
|||||||||
| 01 | Multi-functional headrest | CREAMBEIGE | 2 | 09/2007 | 52107245828 | $314.51 | Shop at ECS Tuning | |||
| For vehicles with Seat adjuster, electric, with memory and Sports seat and Cloth/leather "Reflex"/anthracite/black Crash-active |
S459A=Yes S481A=Yes FLAT=Yes |
|||||||||
| 01 | Headrest leather | SCHWARZ | 2 | 09/2007 | 52107238907 | $261.95 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Comfort seat with memory and Leather "Nappa/black" or Leather "Nappa/black" Crash-active |
S456A=Yes NANS=Yes NASW=Yes |
|||||||||
| 01 | Multi-functional headrest | SCHWARZ | 2 | 09/2007 | 52109143897 | $329.79 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Seat adjuster, electric, with memory and Leather "Dakota/cream-beige/black" or Leather "Dakota"/creambeige Crash-active |
S459A=Yes LCCC=Yes LCGE=Yes |
|||||||||
| 01 | Headrest leather | CREAMBEIGE | 2 | 09/2007 | 52107238909 | $314.51 | Shop at ECS Tuning | |||
| For vehicles with M Sports package and Seat adjuster, electric, with memory and Sports seat and Cloth/leather "Flashlight/Saddle"/anthr. Crash-active |
P337A=Yes S459A=Yes S481A=Yes GGAT=Yes |
|||||||||
| 01 | Headrest leather | SCHWARZ | 2 | 09/2007 | 52107903330 | $329.79 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Seat adjuster, electric, with memory and Sports seat and Cloth/leather "Reflex"/grey or Fabric/leather "Reflex/grey/black" or Leather "Dakota"/grau Crash-active |
S459A=Yes S481A=Yes FLAD=Yes FLGS=Yes LCAD=Yes |
|||||||||
| 01 | Headrest leather | GRAU | 2 | 09/2007 | 52107238908 | $261.95 | Shop at ECS Tuning | |||
| For vehicles with Comfort seat with memory |
S456A=Yes |
|||||||||
| 02 | Cover | BEIGE | 2 | 52107044428 | $8.69 | ENDED | Shop at ECS Tuning | |||
| 02 | Cover | NATURBRAUN | 2 | 52107044430 | $8.69 | ENDED | Shop at ECS Tuning | |||
| 02 | Cover | CREAMBEIGE | 2 | 52107044431 | $8.69 | ENDED | Shop at ECS Tuning | |||
| 02 | Cover | GRAU | 2 | 52107110621 | $8.69 | Shop at ECS Tuning | ||||
| 02 | Cover | AMETHYST | 2 | 52107110622 | $7.48 | ENDED | Shop at ECS Tuning | |||
| 02 | Cover | LAVABLAU | 2 | 52107162349 | $8.69 | ENDED | Shop at ECS Tuning | |||
| 02 | Cover | SCHWARZ | 2 | 52108169457 | $8.69 | Shop at ECS Tuning | ||||
| For vehicles with Seat adjuster, electric, with memory or Sports seat |
S459A=Yes S481A=Yes |
|||||||||
| 02 | Cover | SCHWARZ | 2 | 52107110594 | $8.69 | Shop at ECS Tuning | ||||
| 02 | Cover | NATURBRAUN | 2 | 52107110598 | ENDED | Shop at ECS Tuning | ||||
| 02 | Cover | BEIGE | 2 | 52107110596 | $8.69 | Shop at ECS Tuning | ||||
| 02 | Cover | GRAU | 2 | 52107110623 | $8.69 | ENDED | Shop at ECS Tuning | |||
| 02 | Cover | AMETHYST | 2 | 52107110624 | $8.69 | ENDED | Shop at ECS Tuning | |||
| 02 | Cover | CREAMBEIGE | 2 | 52107136085 | ENDED | Shop at ECS Tuning | ||||
| 02 | Cover | LAVABLAU | 2 | 52107153268 | ENDED | Shop at ECS Tuning | ||||
| For vehicles with Comfort seat with memory |
S456A=Yes |
|||||||||
| 03 | Base | 2 | 52108169458 | $2.54 | Shop at ECS Tuning | |||||
| For vehicles with Comfort seat with memory Crash-active |
S456A=Yes |
|||||||||
| 04 | Guide left | 2 | 09/2007 | 52109155235 | $5.75 | Shop at ECS Tuning | ||||
| 04 | Guide right | 2 | 09/2007 | 52109155236 | $5.75 | Shop at ECS Tuning | ||||
| For vehicles with Seat adjuster, electric, with memory or Sports seat Crash-active |
S459A=Yes S481A=Yes |
|||||||||
| 04 | Guide left | 2 | 09/2007 | 52109155231 | $5.87 | Shop at ECS Tuning | ||||
| 04 | Guide right | 2 | 09/2007 | 52109155232 | $5.87 | Shop at ECS Tuning | ||||
| Crash-active | ||||||||||
| 05 | Guide, headrest, lockable | CREAMBEIGE | 2 | 09/2007 | 52109158855 | $11.70 | ENDED | Shop at ECS Tuning | ||
| 05 | Guide, headrest | CREAMBEIGE | 2 | 09/2007 | 52109158856 | $12.49 | ENDED | Shop at ECS Tuning | ||
| 05 | Guide, headrest, lockable | BEIGE | 2 | 09/2007 | 52109158857 | $12.49 | ENDED | Shop at ECS Tuning | ||
| 05 | Guide, headrest | BEIGE | 2 | 09/2007 | 52109158858 | $12.49 | ENDED | Shop at ECS Tuning | ||
| 05 | Guide, headrest, lockable | NATURBRAUN | 2 | 09/2007 | 52109158859 | $12.49 | ENDED | Shop at ECS Tuning | ||
| 05 | Guide, headrest | NATURBRAUN | 2 | 09/2007 | 52109158860 | $12.49 | ENDED | Shop at ECS Tuning | ||
| 05 | Guide, headrest, lockable | GRAU | 2 | 09/2007 | 52109158861 | $12.49 | Shop at ECS Tuning | |||
| 05 | Guide, headrest | GRAU | 2 | 09/2007 | 52109158862 | $12.49 | Shop at ECS Tuning | |||
| 05 | Guide, headrest, lockable | SCHWARZ | 2 | 09/2007 | 52109158863 | $12.49 | Shop at ECS Tuning | |||
| 05 | Guide, headrest | SCHWARZ | 2 | 09/2007 | 52109158864 | $12.49 | Shop at ECS Tuning | |||
| 06 | Repair kit, crash-active head restraint | GEN 1 | 2 | 09/2007 | 52109169585 | $112.83 | Shop at ECS Tuning | |||
| For vehicles with Imitation leather, beige Crash-active |
KBBA=Yes |
|||||||||
| 07 | Trim cover for head restraint, basic | BEIGE | 2 | 09/2007 | 52107211547 | $70.79 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Leather "Dakota"/schwarz Crash-active |
LCSW=Yes |
|||||||||
| 07 | Leather cover | SCHWARZ | 2 | 09/2007 | 52107241804 | Shop at ECS Tuning | ||||
| For vehicles with Leather "Dakota"/dark blue Crash-active |
LCCU=Yes |
|||||||||
| 07 | Trim cover for head restraint, basic | DUNKELBLAU | 2 | 09/2007 | 52107211554 | $70.79 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Cloth "Fluid" or "Linea"/anthracite Crash-active |
ALAT=Yes |
|||||||||
| 07 | Trim cover for head restraint, basic | ANTHRAZIT | 2 | 09/2007 | 52107211543 | $70.79 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Leather "Dakota"/grau Crash-active |
LCAD=Yes |
|||||||||
| 07 | Trim cover for head restraint, basic | GRAU | 2 | 09/2007 | 52107211551 | $70.79 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Cloth "Fluid" or "Linea"/beige Crash-active |
ALBA=Yes |
|||||||||
| 07 | Trim cover for head restraint, basic | BEIGE | 2 | 09/2007 | 52107211545 | $70.79 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Imitation leather/black Crash-active |
KBSW=Yes |
|||||||||
| 07 | Trim cover for head restraint, basic | SCHWARZ | 2 | 09/2007 | 52107211546 | $70.79 | Shop at ECS Tuning | |||
| For vehicles with Cloth "Fluid" or "Linea"/grey Crash-active |
ALAD=Yes |
|||||||||
| 07 | Trim cover for head restraint, basic | GRAU | 2 | 09/2007 | 52107211544 | $70.79 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Leather "Dakota"/natural brown Crash-active |
LCNG=Yes |
|||||||||
| 07 | Trim cover for head restraint, basic | NATURBRAUN | 2 | 09/2007 | 52107211555 | $70.79 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Leather "Dakota"/creambeige Crash-active |
LCGE=Yes |
|||||||||
| 07 | Trim cover for head restraint, basic | CREAMBEIGE | 2 | 09/2007 | 52107211553 | $70.79 | Shop at ECS Tuning | |||
| For vehicles with Leather "Dakota"/beige Crash-active |
LCBA=Yes |
|||||||||
| 07 | Trim cover for head restraint, basic | BEIGE | 2 | 09/2007 | 52107211552 | $70.79 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Comfort seat with memory and Leather "Dakota"/schwarz Crash-active |
S456A=Yes LCSW=Yes |
|||||||||
| 07 | Trim cover, head restraint, Comfort | SCHWARZ | 2 | 09/2007 | 52107211540 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Comfort seat with memory and Leather "Dakota"/natural brown Crash-active |
S456A=Yes LCNG=Yes |
|||||||||
| 07 | Trim cover, head restraint, Comfort | NATURBRAUN | 2 | 09/2007 | 52107219568 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Comfort seat with memory and Leather "Dakota"/grau Crash-active |
S456A=Yes LCAD=Yes |
|||||||||
| 07 | Trim cover, head restraint, Comfort | GRAU | 2 | 09/2007 | 52107219564 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Comfort seat with memory and Leather "Dakota"/dark blue Crash-active |
S456A=Yes LCCU=Yes |
|||||||||
| 07 | Trim cover, head restraint, Comfort | DUNKELBLAU | 2 | 09/2007 | 52107219567 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Cloth/leather "Flashlight/Saddle"/anthr. or Leather filled napa "Skin"/schwarz Crash-active |
GGAT=Yes LDSW=Yes |
|||||||||
| 07 | Trim cover for head restraint, basic | SCHWARZ | 2 | 09/2007 | 52107220049 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Comfort seat with memory and Leather "Dakota"/creambeige Crash-active |
S456A=Yes LCGE=Yes |
|||||||||
| 07 | Trim cover, head restraint, Comfort | CREAMBEIGE | 2 | 09/2007 | 52107219566 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Comfort seat with memory and Leather "Dakota"/beige Crash-active |
S456A=Yes LCBA=Yes |
|||||||||
| 07 | Trim cover, head restraint, Comfort | BEIGE | 2 | 09/2007 | 52107219565 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Comfort seat with memory and Leather "Nappa/tabak" or Leather "Nappa/tabak" Crash-active |
S456A=Yes NAF1=Yes NANT=Yes |
|||||||||
| 07 | Trim cover, head restraint, Comfort | TABAK | 2 | 09/2007 | 52107219570 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Comfort seat with memory and Leather "Nappa/black" or Leather "Nappa/black" Crash-active |
S456A=Yes NANS=Yes NASW=Yes |
|||||||||
| 07 | Trim cover, head restraint, Comfort | SCHWARZ | 2 | 09/2007 | 52107219569 | ENDED | Shop at ECS Tuning | |||
Notes
- ENDED = the part has been discontinued (no longer available).
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E61 LCI 535d Seat, front, head restraint?
- This technical diagram illustrates the Seat, front, head restraint within the Seats group for the 5 Series E61 LCI 535d produced during 2010. It provides a detailed exploded view of the components, identifying key parts such as the Headrest, imitation leather, manual (Part #52109143857).
- Which models use the hardware listed in this Seat, front, head restraint?
- The hardware and components featured in the Seat, front, head restraint are specific to the 5 Series E61 LCI 535d produced during 2010. These technical specifications ensure that parts like the Headrest, imitation leather, manual (52109143857) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Seat, front, head restraint assembly?
- Each item in the Seat, front, head restraint corresponds to the numbered list below the illustration. For the 5 Series E61 LCI 535d, you can identify the Headrest, imitation leather, manual by locating its position on the schematic, which then links to the official BMW part number 52109143857 for the Seats section.
