Seat, front, seat trim, manual for BMW 4 Series G22 Coupé 430dX (2024)

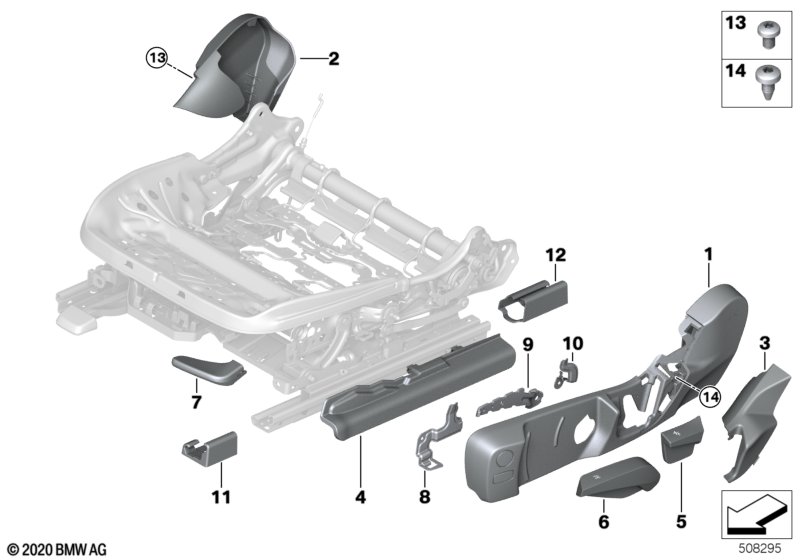

This Seat, front, seat trim, manual technical drawing provides a detailed breakdown of the assembly for the 4 Series G22 Coupé 430dX. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2024.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| For vehicles with Seat adjuster, electric, with memory and Seat with active ventilation and M Sports seats and Sensatec/canberra-beige or Sensatec/canberra-beige or Leath.Vernasca/Canberra beige de.stitch. or Leath.Vernasca/Canberra beige de.stitch. |
S459A=No S4FHA=No S711A=No KCCY=Yes KCFY=Yes MAFO=Yes MAFX=Yes |
|||||||||
| 01 | Trim, seat outer left | CANBERRABEIGE | 1 | 52209475877 | NoS | Shop at ECS Tuning | ||||
| 01 | Trim, seat outer right | CANBERRABEIGE | 1 | 52209475878 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Seat adjuster, electric, with memory and Seat with active ventilation and M Sports seats and Sensatec/black or Fabric sensatec./ black or Alcantara sensatec.black / blue or Leather Vernasca/tacora red dec.stitch. or Leather, Vernasca, black, gray stitching or Leather Vernasca/mocca decor.stitching or Leather, Vernasca, black, blue stitching or Leather Vernasca/ oyster dec.stitching or Leather, Vernasca, cognac, gy stitching or Leather Merino ivory white or Ind.leather extended/Fiona red/black or Leather Merino tartufo or Individual full leather, ivory white or Individual full leather, Fiona Red/black or Individual full leather, tartufo |
S459A=No S4FHA=No S711A=No KCSW=Yes KFSW=Yes KGNL=Yes MAG6=Yes MAH7=Yes MAMU=Yes MANL=Yes MAOI=Yes MAPQ=Yes VAEW=Yes VAHZ=Yes VATQ=Yes VBEW=Yes VBHZ=Yes VBTQ=Yes |
|||||||||
| 01 | Trim, seat outer left | SCHWARZ | 1 | 52209475879 | NoS | Shop at ECS Tuning | ||||
| 01 | Trim, seat outer right | SCHWARZ | 1 | 52209475880 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Seat with active ventilation and M Sports seats and Sensatec/canberra-beige or Sensatec/canberra-beige or Leath.Vernasca/Canberra beige de.stitch. or Leath.Vernasca/Canberra beige de.stitch. |
S4FHA=No S711A=No KCCY=Yes KCFY=Yes MAFO=Yes MAFX=Yes |
|||||||||
| 02 | Trim, seat inner left | CANBERRABEIGE | 1 | 52109853859 | NoS | Shop at ECS Tuning | ||||
| 02 | Trim, seat inner right | CANBERRABEIGE | 1 | 52109853860 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Seat with active ventilation and M Sports seats and Sensatec/black or Fabric sensatec./ black or Alcantara sensatec.black / blue or Leather Vernasca/tacora red dec.stitch. or Leather, Vernasca, black, gray stitching or Leather Vernasca/mocca decor.stitching or Leather, Vernasca, black, blue stitching or Leather Vernasca/ oyster dec.stitching or Leather, Vernasca, cognac, gy stitching or Leather Merino ivory white or Ind.leather extended/Fiona red/black or Leather Merino tartufo or Individual full leather, ivory white or Individual full leather, Fiona Red/black or Individual full leather, tartufo |
S4FHA=No S711A=No KCSW=Yes KFSW=Yes KGNL=Yes MAG6=Yes MAH7=Yes MAMU=Yes MANL=Yes MAOI=Yes MAPQ=Yes VAEW=Yes VAHZ=Yes VATQ=Yes VBEW=Yes VBHZ=Yes VBTQ=Yes |
|||||||||
| 02 | Trim, seat inner left | SCHWARZ | 1 | 52109853861 | NoS | Shop at ECS Tuning | ||||
| 02 | Trim, seat inner right | SCHWARZ | 1 | 52109853862 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Seat adjuster, electric, with memory and Seat with active ventilation and M Sports seats and Sensatec/canberra-beige or Sensatec/canberra-beige or Leath.Vernasca/Canberra beige de.stitch. or Leath.Vernasca/Canberra beige de.stitch. |
S459A=No S4FHA=No S711A=No KCCY=Yes KCFY=Yes MAFO=Yes MAFX=Yes |
|||||||||
| 03 | Cover, trim, seat, outer left | CANBERRABEIGE | 1 | 52109466605 | NoS | Shop at ECS Tuning | ||||
| 03 | Cover, trim, seat, outer right | CANBERRABEIGE | 1 | 52109466606 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Seat adjuster, electric, with memory and Seat with active ventilation and M Sports seats and Sensatec/black or Fabric sensatec./ black or Alcantara sensatec.black / blue or Leather Vernasca/tacora red dec.stitch. or Leather, Vernasca, black, gray stitching or Leather Vernasca/mocca decor.stitching or Leather, Vernasca, black, blue stitching or Leather Vernasca/ oyster dec.stitching or Leather, Vernasca, cognac, gy stitching or Leather Merino ivory white or Ind.leather extended/Fiona red/black or Leather Merino tartufo or Individual full leather, ivory white or Individual full leather, Fiona Red/black or Individual full leather, tartufo |
S459A=No S4FHA=No S711A=No KCSW=Yes KFSW=Yes KGNL=Yes MAG6=Yes MAH7=Yes MAMU=Yes MANL=Yes MAOI=Yes MAPQ=Yes VAEW=Yes VAHZ=Yes VATQ=Yes VBEW=Yes VBHZ=Yes VBTQ=Yes |
|||||||||
| 03 | Cover, trim, seat, outer left | SCHWARZ | 1 | 52109466607 | NoS | Shop at ECS Tuning | ||||
| 03 | Cover, trim, seat, outer right | SCHWARZ | 1 | 52109466608 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Sensatec/canberra-beige or Sensatec/canberra-beige or Sensatec/black or Fabric sensatec./ black or Alcantara sensatec.black / blue or Leath.Vernasca/Canberra beige de.stitch. or Leath.Vernasca/Canberra beige de.stitch. or Leather Vernasca/tacora red dec.stitch. or Leather, Vernasca, black, gray stitching or Leather Vernasca/mocca decor.stitching or Leather, Vernasca, black, blue stitching or Leather Vernasca/ oyster dec.stitching or Leather, Vernasca, cognac, gy stitching or Leather Merino ivory white or Ind.leather extended/Fiona red/black or Leather Merino tartufo or Individual full leather, ivory white or Individual full leather, Fiona Red/black or Individual full leather, tartufo |
KCCY=Yes KCFY=Yes KCSW=Yes KFSW=Yes KGNL=Yes MAFO=Yes MAFX=Yes MAG6=Yes MAH7=Yes MAMU=Yes MANL=Yes MAOI=Yes MAPQ=Yes VAEW=Yes VAHZ=Yes VATQ=Yes VBEW=Yes VBHZ=Yes VBTQ=Yes |
|||||||||
| 04 | Finisher, upper rail, exterior, left | SCHWARZ | 1 | 52107493663 | Shop at ECS Tuning | |||||
| 04 | Finisher, upper rail, exterior, right | SCHWARZ | 1 | 52107493664 | Shop at ECS Tuning | |||||
| For vehicles with Seat adjuster, electric, with memory and Seat with active ventilation |
S459A=No S4FHA=No |
|||||||||
| 05 | Lever, backrest tilt adjustment, left | 1 | 52107415097 | Shop at ECS Tuning | ||||||
| 05 | Lever, backrest tilt adjustment, right | 1 | 52107415098 | Shop at ECS Tuning | ||||||
| 06 | Lever, seat height adjustment, left | 1 | 52107415093 | Shop at ECS Tuning | ||||||
| 06 | Lever, seat height adjustment, right | 1 | 52107415094 | Shop at ECS Tuning | ||||||
| For vehicles with Seat adjuster, electric, with memory and Adjuster, backrest width and Seat with active ventilation |
S459A=No S490A=Yes S4FHA=No |
|||||||||
| 07 | Lever, seat tilt adjustment, left | 1 | 52107415095 | Shop at ECS Tuning | ||||||
| 07 | Lever, seat tilt adjustment, right | 1 | 52107415096 | Shop at ECS Tuning | ||||||
| For vehicles with Seat adjuster, electric, with memory and Seat with active ventilation |
S459A=No S4FHA=No |
|||||||||
| 08 | Support for trim cover, seat, front lft | 1 | 52107431669 | NoS | Shop at ECS Tuning | |||||
| 08 | Support for trim cover, seat, front rgt | 1 | 52107431670 | NoS | Shop at ECS Tuning | |||||
| 09 | grab handle, paint finish, left | 1 | 52109462031 | NoS | Shop at ECS Tuning | |||||
| 09 | grab handle, paint finish, right | 1 | 52109462032 | NoS | Shop at ECS Tuning | |||||
| 10 | Support for cov.pan.of seat center left | 1 | 52107431671 | NoS | Shop at ECS Tuning | |||||
| 10 | Support for cov.pan.of seat center right | 1 | 52107431672 | NoS | Shop at ECS Tuning | |||||
| 11 | Exterior left seat rail cover | 2 | 52107448267 | NoS | Shop at ECS Tuning | |||||
| 11 | Exterior right seat rail cover | 2 | 52107448268 | NoS | Shop at ECS Tuning | |||||
| 12 | Protective cap, seat rail, rear left | 2 | 52107448269 | NoS | Shop at ECS Tuning | |||||
| 12 | Protective cap, seat rail, right rear | 2 | 52107448270 | NoS | Shop at ECS Tuning | |||||
| 13 | Fillister head screw | M6X10 | 2 | 07149156955 | Shop at ECS Tuning | |||||
| 14 | Fillister head screw | M5X10-ZNNID SW | 2 | 07146777838 | $0.36 | Shop at ECS Tuning | ||||
Notes
- NoS = No Stock (Part centrally not stocked)
