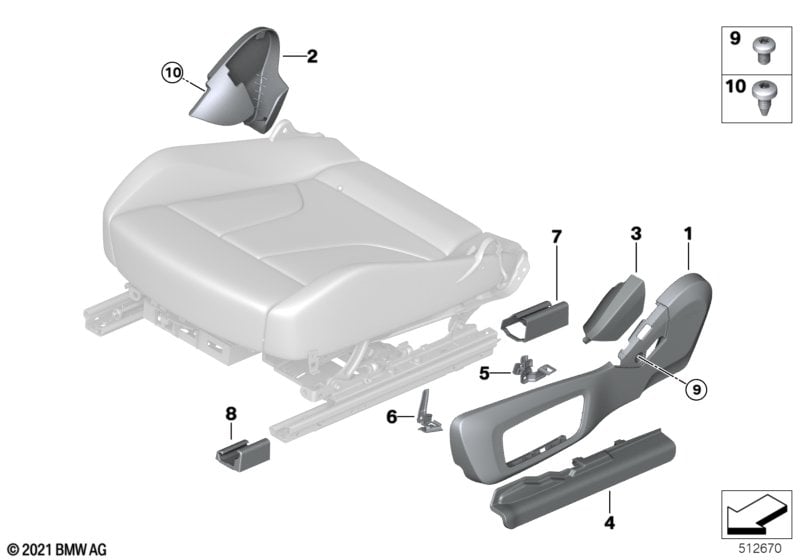

Seat, front, seat trim covers, electric for BMW 4 Series G23 Convertible 420i (2024)
This Seat, front, seat trim covers, electric technical drawing provides a detailed breakdown of the assembly for the 4 Series G23 Convertible 420i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2024.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| For vehicles with Sensatec perforated/Canberra beige, ext. or Sensatec perforated/Canberra beige, ext. or Leath.Vernasca/Canberra beige de.stitch. 15 degrees |
KHFR=Yes KHFS=Yes MAFO=Yes |
|||||||||
| 01 | Trim for seat outer electric left | CANBERRABEIGE | 1 | 52109870705 | NoS | Shop at ECS Tuning | ||||
| 01 | Trim seat outer electric right | CANBERRABEIGE | 1 | 52109870706 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Fabric sensatec./ black or Sensatec perforated/Canberra beige or Sensatec perforated/Tacora red or Sensatec perforated/black or Leather Vernasca/tacora red dec.stitch. or Leather, Vernasca, black, gray stitching or Leather Vernasca Black / Accent Red or Leather Vernasca/mocca decor.stitching or Leather, Vernasca, black, blue stitching or Leather Vernasca/ oyster dec.stitching or Leather Merino ivory white or Ind.leather extended/Fiona red/black or Leather Merino tartufo or Individual full leather, ivory white or Individual full leather, Fiona Red/black or Individual full leather, tartufo 15 degrees |
KFSW=Yes KHFY=Yes KHG7=Yes KHSW=Yes MAG6=Yes MAH7=Yes MAL3=Yes MAMU=Yes MANL=Yes MAOI=Yes VAEW=Yes VAHZ=Yes VATQ=Yes VBEW=Yes VBHZ=Yes VBTQ=Yes |
|||||||||
| 01 | Trim for seat outer electric left | SCHWARZ | 1 | 52109870707 | NoS | Shop at ECS Tuning | ||||
| 01 | Trim seat outer electric right | SCHWARZ | 1 | 52109870708 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Seat with active ventilation and Sensatec perforated/Canberra beige, ext. or Sensatec perforated/Canberra beige, ext. or Leath.Vernasca/Canberra beige de.stitch. |
S4FHA=No KHFR=Yes KHFS=Yes MAFO=Yes |
|||||||||
| 02 | Trim, seat inner left | CANBERRABEIGE | 1 | 52109853859 | NoS | Shop at ECS Tuning | ||||
| 02 | Trim, seat inner right | CANBERRABEIGE | 1 | 52109853860 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Seat with active ventilation and Sensatec perforated/Canberra beige, ext. or Sensatec perforated/Canberra beige, ext. or Leath.Vernasca/Canberra beige de.stitch. |
S4FHA=Yes KHFR=Yes KHFS=Yes MAFO=Yes |
|||||||||
| 02 | Trim, seat inner left | CANBERRABEIGE | 1 | 52109466609 | NoS | Shop at ECS Tuning | ||||
| 02 | Trim, seat inner right | CANBERRABEIGE | 1 | 52109466610 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Seat with active ventilation and Fabric sensatec./ black or Sensatec perforated/Canberra beige or Sensatec perforated/Tacora red or Sensatec perforated/black or Leather Vernasca/tacora red dec.stitch. or Leather, Vernasca, black, gray stitching or Leather Vernasca Black / Accent Red or Leather Vernasca/mocca decor.stitching or Leather, Vernasca, black, blue stitching or Leather Vernasca/ oyster dec.stitching or Leather Merino ivory white or Ind.leather extended/Fiona red/black or Leather Merino tartufo or Individual full leather, ivory white or Individual full leather, Fiona Red/black or Individual full leather, tartufo |
S4FHA=Yes KFSW=Yes KHFY=Yes KHG7=Yes KHSW=Yes MAG6=Yes MAH7=Yes MAL3=Yes MAMU=Yes MANL=Yes MAOI=Yes VAEW=Yes VAHZ=Yes VATQ=Yes VBEW=Yes VBHZ=Yes VBTQ=Yes |
|||||||||
| 02 | Seat trim, left inner | SCHWARZ | 1 | 52106993159 | NoS | Shop at ECS Tuning | ||||
| 02 | Seat trim right inside | SCHWARZ | 1 | 52106993160 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Seat with active ventilation and Fabric sensatec./ black or Sensatec perforated/Canberra beige or Sensatec perforated/Tacora red or Sensatec perforated/black or Leather Vernasca/tacora red dec.stitch. or Leather, Vernasca, black, gray stitching or Leather Vernasca Black / Accent Red or Leather Vernasca/mocca decor.stitching or Leather, Vernasca, black, blue stitching or Leather Vernasca/ oyster dec.stitching or Leather Merino ivory white or Ind.leather extended/Fiona red/black or Leather Merino tartufo or Individual full leather, ivory white or Individual full leather, Fiona Red/black or Individual full leather, tartufo |
S4FHA=No KFSW=Yes KHFY=Yes KHG7=Yes KHSW=Yes MAG6=Yes MAH7=Yes MAL3=Yes MAMU=Yes MANL=Yes MAOI=Yes VAEW=Yes VAHZ=Yes VATQ=Yes VBEW=Yes VBHZ=Yes VBTQ=Yes |
|||||||||
| 02 | Trim, seat inner left | SCHWARZ | 1 | 52109853861 | NoS | Shop at ECS Tuning | ||||
| 02 | Trim, seat inner right | SCHWARZ | 1 | 52109853862 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Sensatec perforated/Canberra beige, ext. or Sensatec perforated/Canberra beige, ext. or Leath.Vernasca/Canberra beige de.stitch. |
KHFR=Yes KHFS=Yes MAFO=Yes |
|||||||||
| 03 | Cover, trim, seat, outer left | CANBERRABEIGE | 1 | 52109870691 | NoS | Shop at ECS Tuning | ||||
| 03 | Cover, trim, seat, outer right | CANBERRABEIGE | 1 | 52109870692 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Fabric sensatec./ black or Sensatec perforated/Canberra beige or Sensatec perforated/Tacora red or Sensatec perforated/black or Leather Vernasca/tacora red dec.stitch. or Leather, Vernasca, black, gray stitching or Leather Vernasca Black / Accent Red or Leather Vernasca/mocca decor.stitching or Leather, Vernasca, black, blue stitching or Leather Vernasca/ oyster dec.stitching or Leather Merino ivory white or Ind.leather extended/Fiona red/black or Leather Merino tartufo or Individual full leather, ivory white or Individual full leather, Fiona Red/black or Individual full leather, tartufo |
KFSW=Yes KHFY=Yes KHG7=Yes KHSW=Yes MAG6=Yes MAH7=Yes MAL3=Yes MAMU=Yes MANL=Yes MAOI=Yes VAEW=Yes VAHZ=Yes VATQ=Yes VBEW=Yes VBHZ=Yes VBTQ=Yes |
|||||||||
| 03 | Cover, trim, seat, outer left | SCHWARZ | 1 | 52109870693 | NoS | Shop at ECS Tuning | ||||
| 03 | Cover, trim, seat, outer right | SCHWARZ | 1 | 52109870694 | NoS | Shop at ECS Tuning | ||||
| For vehicles with Sensatec/canberra-beige or Sensatec/canberra-beige or Sensatec/black or Fabric sensatec./ black or Alcantara sensatec.black / blue or Sensatec perforated/Canberra beige or Leath.Vernasca/Canberra beige de.stitch. or Leath.Vernasca/Canberra beige de.stitch. or Leather Vernasca/tacora red dec.stitch. or Leather, Vernasca, black, gray stitching or Leather Vernasca Black / Accent Red or Leather Vernasca/mocca decor.stitching or Leather, Vernasca, black, blue stitching or Leather Vernasca/ oyster dec.stitching or Leather, Vernasca, cognac, gy stitching or Leather Merino ivory white or Ind.leather extended/Fiona red/black or Leather Merino tartufo or Individual full leather, ivory white or Individual full leather, Fiona Red/black or Individual full leather, tartufo |
KCCY=Yes KCFY=Yes KCSW=Yes KFSW=Yes KGNL=Yes KHFY=Yes MAFO=Yes MAFX=Yes MAG6=Yes MAH7=Yes MAL3=Yes MAMU=Yes MANL=Yes MAOI=Yes MAPQ=Yes VAEW=Yes VAHZ=Yes VATQ=Yes VBEW=Yes VBHZ=Yes VBTQ=Yes |
|||||||||
| 04 | Finisher, upper rail, exterior, left | SCHWARZ | 1 | 52107493663 | Shop at ECS Tuning | |||||
| 04 | Finisher, upper rail, exterior, right | SCHWARZ | 1 | 52107493664 | Shop at ECS Tuning | |||||
| 05 | Support for cov.pan.of seat center left | 1 | 52107432461 | Shop at ECS Tuning | ||||||
| 05 | Support for cov.pan.of seat center right | 1 | 52107432462 | Shop at ECS Tuning | ||||||
| 06 | Support for trim cover, seat, front lft | 1 | 52107433525 | Shop at ECS Tuning | ||||||
| 06 | Support for trim cover, seat, front rgt | 1 | 52107433526 | Shop at ECS Tuning | ||||||
| 07 | Protective cap, seat rail, rear left | 2 | 52107448269 | NoS | Shop at ECS Tuning | |||||
| 07 | Protective cap, seat rail, right rear | 2 | 52107448270 | NoS | Shop at ECS Tuning | |||||
| 08 | Exterior left seat rail cover | 2 | 52107448267 | NoS | Shop at ECS Tuning | |||||
| 08 | Exterior right seat rail cover | 2 | 52107448268 | NoS | Shop at ECS Tuning | |||||
| 09 | Fillister head screw | M6X10 | 2 | 07149156955 | Shop at ECS Tuning | |||||
| 10 | Fillister head screw | M5X10-ZNNID SW | 2 | 07146777838 | $0.36 | Shop at ECS Tuning | ||||
Notes
- NoS = No Stock (Part centrally not stocked)
