Single components stereo system for BMW 3 Series E36 328i (1999)

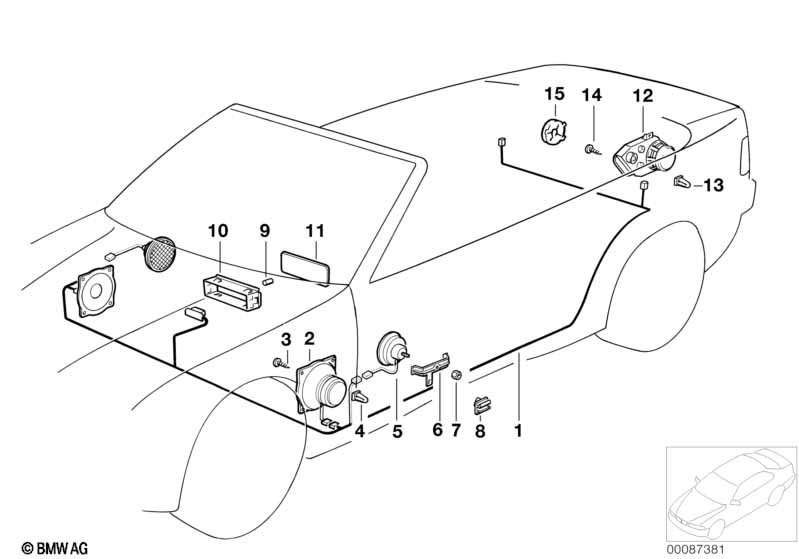

This Single components stereo system technical drawing provides a detailed breakdown of the assembly for the 3 Series E36 328i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1999.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Audio wiring harness Stereo | 1 | 61128366488 | $170.00 | ENDED | Shop at ECS Tuning | ||||
| ONLY APPLIES TO RADIO BAVARIA C PROFESSIONAL RDS |
||||||||||
| 01 | Audio wiring harness Stereo | 1 | 61128366489 | $161.82 | ENDED, +core | Shop at ECS Tuning | ||||
| 02 | Loudspeaker | 4OHM 20/40 WATT | 2 | 65138370936 | $71.45 | Shop at ECS Tuning | ||||
| 03 | Fillister head self-tapping screw | ST4,8X16-Z1 | 8 | 07119907925 | $0.25 | Shop at ECS Tuning | ||||
| 03 | Sheet metal screw | ST4,8X16 | 8 | 07119906876 | $0.25 | Shop at ECS Tuning | ||||
| 04 | Expanding nut | ST 4.8 WEISS | 8 | 63171367868 | $0.60 | Shop at ECS Tuning | ||||
| 05 | Tweeter | SCHWARZ | 2 | 09/1994 | 65138362940 | $45.28 | Shop at ECS Tuning | |||
| 05 | Tweeter | GRAU | 2 | 09/1994 | 65138362946 | $45.28 | ENDED | Shop at ECS Tuning | ||
| For vehicles with Chrome-Line/SA345 |
=Yes |
|||||||||
| 05 | Chrome Tweeter | SCHWARZ | 1 | 65132268911 | $65.29 | Shop at ECS Tuning | ||||
| 05 | Chrome Tweeter | BEIGE | 1 | 65132268912 | $63.92 | ENDED, +core | Shop at ECS Tuning | |||
| 05 | Chrome Tweeter | GRAU | 1 | 65132268913 | $65.29 | ENDED | Shop at ECS Tuning | |||
| 06 | Loudspeaker threaded ring | 2 | 09/1994 | 65138360690 | $1.77 | Shop at ECS Tuning | ||||
| 07 | Hex nut | M5-4-ZN | 2 | 07119921038 | $0.38 | Shop at ECS Tuning | ||||
| 08 | Bracket, plug connection black | 2 | 61131378908 | $0.87 | Shop at ECS Tuning | |||||
| 09 | Pin | 1 | 65111379686 | $1.97 | Shop at ECS Tuning | |||||
| 10 | Frame | 1 | 65121375737 | $13.10 | Shop at ECS Tuning | |||||
| 11 | Cover | 1 | 65111384855 | $3.95 | Shop at ECS Tuning | |||||
| 12 | Rear left loudspeaker | STEREO SYSTEM | 1 | 65138357881 | $75.48 | Shop at ECS Tuning | ||||
| 12 | Rear right loudspeaker | STEREO SYSTEM | 1 | 65138357882 | $75.48 | ENDED | Shop at ECS Tuning | |||
| 13 | Expanding nut | ST 4.8 WEISS | 8 | 63171367868 | $0.60 | Shop at ECS Tuning | ||||
| 14 | Fillister head self-tapping screw | ST4,8X16-Z1 | 8 | 07119907925 | $0.25 | Shop at ECS Tuning | ||||
| 15 | Cover f left loudspeaker | HELLGRAU | 1 | 51438172991 | $16.43 | Shop at ECS Tuning | ||||
| 15 | Cover f right loudspeaker | HELLGRAU | 1 | 51438172992 | $16.43 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f left loudspeaker | BEIGE | 1 | 51438172993 | $16.43 | Shop at ECS Tuning | ||||
| 15 | Cover f right loudspeaker | BEIGE | 1 | 51438172994 | $16.43 | Shop at ECS Tuning | ||||
| 15 | Cover f left loudspeaker | KLASSISCHROT | 1 | 51438172995 | $16.43 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f right loudspeaker | KLASSISCHROT | 1 | 51438172996 | $15.74 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f left loudspeaker | TUERKIS | 1 | 51438172997 | $16.43 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f right loudspeaker | TUERKIS | 1 | 51438172998 | $15.74 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f left loudspeaker | SAFRANGELB | 1 | 51438173001 | $15.74 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f right loudspeaker | SAFRANGELB | 1 | 51438173002 | $15.74 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f left loudspeaker | BLAUVIOLETT | 1 | 51438173003 | $15.74 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f right loudspeaker | BLAUVIOLETT | 1 | 51438173004 | $16.43 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f left loudspeaker | GRAU | 1 | 51438173219 | $16.43 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f right loudspeaker | GRAU | 1 | 51438173220 | $16.43 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Chrome-Line/SA345 |
=Yes |
|||||||||
| 15 | Cover f left loudspeaker | SCHWARZ | 1 | 51432268935 | $27.33 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f right loudspeaker | SCHWARZ | 1 | 51432268936 | $27.33 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f left loudspeaker | HELLGRAU | 1 | 51432268937 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f right loudspeaker | HELLGRAU | 1 | 51432268938 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f left loudspeaker | BEIGE | 1 | 51432268939 | $24.83 | Shop at ECS Tuning | ||||
| 15 | Cover f right loudspeaker | BEIGE | 1 | 51432268940 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f left loudspeaker | TUERKIS | 1 | 51432268943 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f right loudspeaker | TUERKIS | 1 | 51432268944 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f left loudspeaker | GRAU | 1 | 51432268945 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f right loudspeaker | GRAU | 1 | 51432268946 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f left loudspeaker | SAFRANGELB | 1 | 51432268947 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f right loudspeaker | SAFRANGELB | 1 | 51432268948 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f left loudspeaker | BLAUVIOLETT | 1 | 51432268949 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f right loudspeaker | BLAUVIOLETT | 1 | 51432268950 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f left loudspeaker | LOTOSWEISS | 1 | 51432268951 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f right loudspeaker | LOTOSWEISS | 1 | 51432268952 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f left loudspeaker | HASELNUSS | 1 | 51432268953 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f right loudspeaker | HASELNUSS | 1 | 51432268956 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f left loudspeaker | MODENA | 1 | 51432491323 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f right loudspeaker | MODENA | 1 | 51432491324 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f left loudspeaker | MAGMA | 1 | 51432491325 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f right loudspeaker | MAGMA | 1 | 51432491326 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f left loudspeaker | MAULBEERE | 1 | 51432491327 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 15 | Cover f right loudspeaker | MAULBEERE | 1 | 51432491328 | $24.83 | ENDED | Shop at ECS Tuning | |||
Notes
- ENDED = the part has been discontinued (no longer available).
- +core = plus core charge (possibility of a return of the old part)
