Single components hifi system for BMW 3 Series E36 320i (1996)

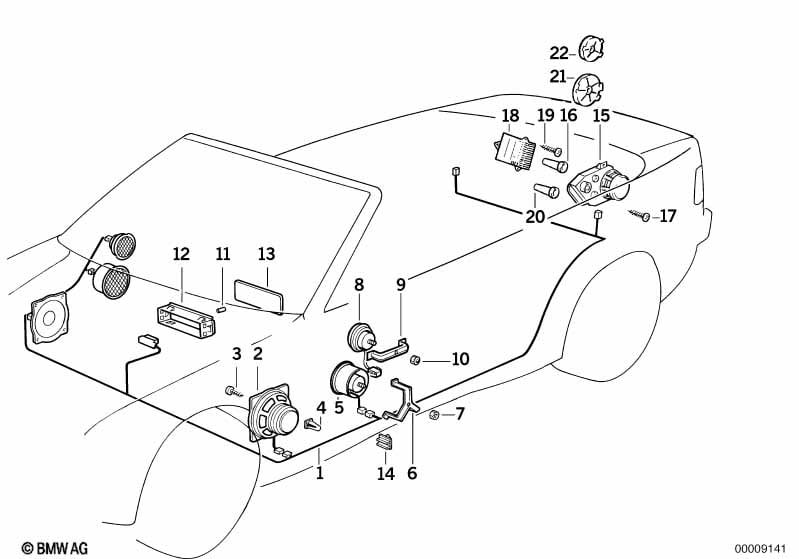

This Single components hifi system technical drawing provides a detailed breakdown of the assembly for the 3 Series E36 320i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1996.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Audio wiring harness HiFi | 1 | 09/1993 | 61128367610 | $233.95 | Shop at ECS Tuning | ||||
| ONLY APPLIES TO RADIO BAVARIA C PROFESSIONAL RDS |
||||||||||
| 01 | Audio wiring harness HiFi | 1 | 09/1993 | 61128367611 | $200.88 | ENDED, +core | Shop at ECS Tuning | |||
| 02 | Loudspeaker | 4OHM 20/40 WATT | 2 | 65138370936 | $71.45 | Shop at ECS Tuning | ||||
| 03 | Fillister head self-tapping screw | ST4,8X16-Z1 | 8 | 07119907925 | $0.25 | Shop at ECS Tuning | ||||
| 03 | Sheet metal screw | ST4,8X16 | 8 | 07119906876 | $0.25 | Shop at ECS Tuning | ||||
| 04 | Expanding nut | ST 4.8 WEISS | 8 | 63171367868 | $0.60 | Shop at ECS Tuning | ||||
| 05 | MID-range loudspeaker | SCHWARZ | 2 | 09/1994 | 65138361485 | $63.92 | Shop at ECS Tuning | |||
| For vehicles with Chrome-Line/SA345 |
=Yes |
|||||||||
| 05 | Chrome MID-range loudspeaker | SCHWARZ | 2 | 65132268908 | $79.17 | Shop at ECS Tuning | ||||
| 05 | Chrome MID-range loudspeaker | BEIGE | 2 | 65132268909 | $79.17 | ENDED, +core | Shop at ECS Tuning | |||
| 05 | Chrome MID-range loudspeaker | GRAU | 2 | 65132268910 | $79.17 | ENDED, +core | Shop at ECS Tuning | |||
| 06 | Loudspeaker threaded ring | 2 | 09/1994 | 65138360690 | $1.77 | Shop at ECS Tuning | ||||
| 07 | Hex nut | M5-4-ZN | 2 | 07119921038 | $0.38 | Shop at ECS Tuning | ||||
| 08 | Tweeter | BEIGE | 2 | 09/1994 | 65138362951 | $51.27 | ENDED | Shop at ECS Tuning | ||
| 08 | Tweeter | GRAU | 2 | 09/1994 | 65138362952 | $51.27 | ENDED | Shop at ECS Tuning | ||
| 08 | Top-hifi loudspeaker tweeter | SCHWARZ | 2 | 09/1994 | 65138366461 | $110.95 | Shop at ECS Tuning | |||
| For vehicles with Chrome-Line/SA345 |
=Yes |
|||||||||
| 08 | Chrome Tweeter | SCHWARZ | 2 | 65132268905 | $71.78 | ENDED | Shop at ECS Tuning | |||
| 08 | Chrome Tweeter | BEIGE | 2 | 65132268906 | $71.78 | ENDED, +core | Shop at ECS Tuning | |||
| 08 | Chrome Tweeter | GRAU | 2 | 65132268907 | $71.78 | ENDED, +core | Shop at ECS Tuning | |||
| 09 | Tweeter threaded ring | 2 | 09/1994 | 65138360689 | $6.18 | Shop at ECS Tuning | ||||
| 10 | Hex nut | M5-4-ZN | 2 | 07119921038 | $0.38 | Shop at ECS Tuning | ||||
| 11 | Pin | 1 | 65111379686 | $1.97 | Shop at ECS Tuning | |||||
| 12 | Frame | 1 | 65121375737 | $13.10 | Shop at ECS Tuning | |||||
| 13 | Cover | 1 | 65111384855 | $3.95 | Shop at ECS Tuning | |||||
| 14 | Bracket, plug connection black | 2 | 61131378908 | $0.87 | Shop at ECS Tuning | |||||
| 15 | Rear left loudspeaker | HIFI-SYSTEM | 1 | 65138357879 | $105.68 | Shop at ECS Tuning | ||||
| 15 | Rear right loudspeaker | HIFI-SYSTEM | 1 | 65138357880 | $105.68 | Shop at ECS Tuning | ||||
| 16 | Expanding nut | ST 4.8 WEISS | 8 | 63171367868 | $0.60 | Shop at ECS Tuning | ||||
| 17 | Fillister head self-tapping screw | ST4,8X16-Z1 | 8 | 07119907925 | $0.25 | Shop at ECS Tuning | ||||
| 18 | Anti-interfer.(telephone) hifi amplifier | 1 | 65128364194 | $447.48 | Shop at ECS Tuning | |||||
| 19 | Fillister head self-tapping screw | ST4,8X16-Z1 | 3 | 07119907925 | $0.25 | Shop at ECS Tuning | ||||
| 20 | Expanding nut | ST 4.8 WEISS | 3 | 63171367868 | $0.60 | Shop at ECS Tuning | ||||
| 21 | Cover f left loudspeaker | HELLGRAU | 1 | 51438172991 | $16.43 | Shop at ECS Tuning | ||||
| 21 | Cover f right loudspeaker | HELLGRAU | 1 | 51438172992 | $16.43 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f left loudspeaker | BEIGE | 1 | 51438172993 | $16.43 | Shop at ECS Tuning | ||||
| 21 | Cover f right loudspeaker | BEIGE | 1 | 51438172994 | $16.43 | Shop at ECS Tuning | ||||
| 21 | Cover f left loudspeaker | KLASSISCHROT | 1 | 51438172995 | $16.43 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f right loudspeaker | KLASSISCHROT | 1 | 51438172996 | $15.74 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f left loudspeaker | TUERKIS | 1 | 51438172997 | $16.43 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f right loudspeaker | TUERKIS | 1 | 51438172998 | $15.74 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f left loudspeaker | SAFRANGELB | 1 | 51438173001 | $15.74 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f right loudspeaker | SAFRANGELB | 1 | 51438173002 | $15.74 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f left loudspeaker | BLAUVIOLETT | 1 | 51438173003 | $15.74 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f right loudspeaker | BLAUVIOLETT | 1 | 51438173004 | $16.43 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f left loudspeaker | GRAU | 1 | 51438173219 | $16.43 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f right loudspeaker | GRAU | 1 | 51438173220 | $16.43 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Chrome-Line/SA345 |
=Yes |
|||||||||
| 21 | Cover f left loudspeaker | SCHWARZ | 1 | 51432268935 | $27.33 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f right loudspeaker | SCHWARZ | 1 | 51432268936 | $27.33 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f left loudspeaker | HELLGRAU | 1 | 51432268937 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f right loudspeaker | HELLGRAU | 1 | 51432268938 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f left loudspeaker | BEIGE | 1 | 51432268939 | $24.83 | Shop at ECS Tuning | ||||
| 21 | Cover f right loudspeaker | BEIGE | 1 | 51432268940 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f left loudspeaker | TUERKIS | 1 | 51432268943 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f right loudspeaker | TUERKIS | 1 | 51432268944 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f left loudspeaker | GRAU | 1 | 51432268945 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f right loudspeaker | GRAU | 1 | 51432268946 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f left loudspeaker | SAFRANGELB | 1 | 51432268947 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f right loudspeaker | SAFRANGELB | 1 | 51432268948 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f left loudspeaker | BLAUVIOLETT | 1 | 51432268949 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f right loudspeaker | BLAUVIOLETT | 1 | 51432268950 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f left loudspeaker | LOTOSWEISS | 1 | 51432268951 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f right loudspeaker | LOTOSWEISS | 1 | 51432268952 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f left loudspeaker | HASELNUSS | 1 | 51432268953 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f right loudspeaker | HASELNUSS | 1 | 51432268956 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f left loudspeaker | MODENA | 1 | 51432491323 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f right loudspeaker | MODENA | 1 | 51432491324 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f left loudspeaker | MAGMA | 1 | 51432491325 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f right loudspeaker | MAGMA | 1 | 51432491326 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f left loudspeaker | MAULBEERE | 1 | 51432491327 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 21 | Cover f right loudspeaker | MAULBEERE | 1 | 51432491328 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 22 | Loudspeaker cover | SCHWARZ | 1 | 51438172975 | $12.05 | ENDED | Shop at ECS Tuning | |||
| 22 | Loudspeaker cover | HELLGRAU | 1 | 51438172977 | $12.05 | Shop at ECS Tuning | ||||
| 22 | Loudspeaker cover | BEIGE | 1 | 51438172979 | $12.05 | Shop at ECS Tuning | ||||
| 22 | Loudspeaker cover | KLASSISCHROT | 1 | 51438172981 | $11.83 | ENDED | Shop at ECS Tuning | |||
| 22 | Loudspeaker cover | TUERKIS | 1 | 51438172983 | $11.83 | ENDED | Shop at ECS Tuning | |||
| 22 | Loudspeaker cover | SAFRANGELB | 1 | 51438172985 | $12.05 | ENDED | Shop at ECS Tuning | |||
| 22 | Loudspeaker cover | BLAUVIOLETT | 1 | 51438172987 | $11.83 | ENDED | Shop at ECS Tuning | |||
| 22 | Loudspeaker cover | GRAU | 1 | 51438173221 | $12.05 | ENDED | Shop at ECS Tuning | |||
| For vehicles with Chrome-Line/SA345 |
=Yes |
|||||||||
| 22 | Loudspeaker cover | SCHWARZ | 1 | 51432268915 | $27.33 | Shop at ECS Tuning | ||||
| 22 | Loudspeaker cover | HELLGRAU | 1 | 51432268917 | $27.33 | ENDED | Shop at ECS Tuning | |||
| 22 | Loudspeaker cover | BEIGE | 1 | 51432268919 | $27.33 | Shop at ECS Tuning | ||||
| 22 | Loudspeaker cover | TUERKIS | 1 | 51432268923 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 22 | Loudspeaker cover | SAFRANGELB | 1 | 51432268925 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 22 | Loudspeaker cover | BLAUVIOLETT | 1 | 51432268927 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 22 | Loudspeaker cover | GRAU | 1 | 51432268929 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 22 | Loudspeaker cover | LOTOSWEISS | 1 | 51432268931 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 22 | Loudspeaker cover | HASELNUSS | 1 | 51432268933 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 22 | Loudspeaker cover | MODENA | 1 | 51432491317 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 22 | Loudspeaker cover | MAGMA | 1 | 51432491319 | $24.83 | ENDED | Shop at ECS Tuning | |||
| 22 | Loudspeaker cover | MAULBEERE | 1 | 51432491321 | $24.83 | ENDED | Shop at ECS Tuning | |||
Notes
- ENDED = the part has been discontinued (no longer available).
- +core = plus core charge (possibility of a return of the old part)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 3 Series E36 320i Single components hifi system?
- This technical diagram illustrates the Single components hifi system within the Audio, Navigation, Electronic Systems group for the 3 Series E36 320i produced during 1996. It provides a detailed exploded view of the components, identifying key parts such as the Audio wiring harness HiFi (Part #61128367610).
- Which models use the hardware listed in this Single components hifi system?
- The hardware and components featured in the Single components hifi system are specific to the 3 Series E36 320i produced during 1996. These technical specifications ensure that parts like the Audio wiring harness HiFi (61128367610) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Single components hifi system assembly?
- Each item in the Single components hifi system corresponds to the numbered list below the illustration. For the 3 Series E36 320i, you can identify the Audio wiring harness HiFi by locating its position on the schematic, which then links to the official BMW part number 61128367610 for the Audio, Navigation, Electronic Systems section.
