Single components sound system for BMW 5 Series E28 520i (1982)

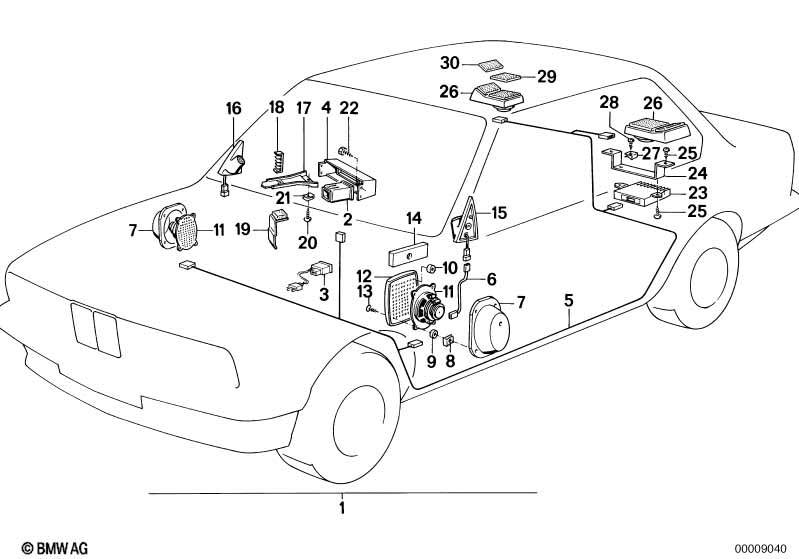

This Single components sound system technical drawing provides a detailed breakdown of the assembly for the 5 Series E28 520i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1982.
| No. | Description | Supp. | Qty | From | Up To | Part Number | Price | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Installing set sound system | 1 | 65129058545 | ENDED | Shop at ECS Tuning | |||||
| only in conjunction with | ||||||||||
| -- | Cover | 1 | 65111367162 | ENDED | Shop at ECS Tuning | |||||
| -- | Wiring front | SOUND SYSTEM | 1 | 61121380959 | ENDED | Shop at ECS Tuning | ||||
| 02 | Fader control with flat-type connector | SOUND SYSTEM | 1 | 09/1986 | 65121375982 | $53.85 | ENDED | Shop at ECS Tuning | ||
| 02 | Fader control with flat-type connector | SOUND SYSTEM | 1 | 09/1986 | 65121375982 | $53.85 | ENDED | Shop at ECS Tuning | ||
| NOT SUITABLE FOR RADIO BAVARIA C ELECTRONIC RADIO BAVARIA C EXCLUSIVE |
||||||||||
| 03 | Adapter lead | STEREO | 1 | 09/1986 | 82119416306 | Shop at ECS Tuning | ||||
| 03 | Adapter lead | STEREO | 1 | 09/1986 | 82119416306 | Shop at ECS Tuning | ||||
| ONLY APPLIES TO RADIO BAVARIA C ELECTRONIC RADIO BAVARIA C EXCLUSIVE |
||||||||||
| 03 | Connection cable 4-channel | 1 | 09/1986 | 61121386161 | $59.78 | ENDED | Shop at ECS Tuning | |||
| 03 | Connection cable 4-channel | 1 | 09/1986 | 61121386161 | $59.78 | ENDED | Shop at ECS Tuning | |||
| 04 | Cover | 1 | 65111367162 | ENDED | Shop at ECS Tuning | |||||
| 05 | Wiring set | SOUND SYSTEM | 1 | 61121381654 | $131.32 | ENDED | Shop at ECS Tuning | |||
| only in conjunction with | ||||||||||
| -- | Fader control with cylindrical connector | HIFI/SOUND SYST | 1 | 65121379325 | $44.65 | Shop at ECS Tuning | ||||
| 06 | Wiring door | SOUND SYSTEM | 2 | 61121373548 | $15.00 | ENDED | Shop at ECS Tuning | |||
| 08 | Body nut | B4,2 | 8 | 65111360120 | $0.23 | Shop at ECS Tuning | ||||
| 10 | Shim | 5,5MM | 4 | 65111374608 | $0.20 | ENDED | Shop at ECS Tuning | |||
| 11 | Loudspeaker | SOUND SYSTEM | 2 | 65131377771 | $77.37 | Shop at ECS Tuning | ||||
| 12 | Cover Loudspeaker | ANTHRAZIT | 2 | 65121367715 | $7.96 | Shop at ECS Tuning | ||||
| 12 | Cover Loudspeaker | PACIFIC | 2 | 65121367716 | $7.96 | ENDED | Shop at ECS Tuning | |||
| 12 | Cover Loudspeaker | PINIENGRUEN | 2 | 65121370199 | $16.18 | ENDED | Shop at ECS Tuning | |||
| 12 | Cover Loudspeaker | NUTRIA | 2 | 65121373235 | $5.62 | ENDED | Shop at ECS Tuning | |||
| 12 | Cover Loudspeaker | PERLBEIGE | 2 | 65121373236 | $28.14 | ENDED | Shop at ECS Tuning | |||
| 12 | Cover Loudspeaker | LAMA | 2 | 65121377741 | $5.62 | ENDED | Shop at ECS Tuning | |||
| 12 | Cover Loudspeaker | CARDINALROT | 2 | 65121381529 | $4.74 | ENDED | Shop at ECS Tuning | |||
| 13 | Recessed oval head sheet-metal screw | ST4,2X25 | 8 | 07119902473 | $0.11 | Shop at ECS Tuning | ||||
| 14 | Absorbing piece | SOUND SYSTEM | 2 | 51481904007 | $0.14 | ENDED | Shop at ECS Tuning | |||

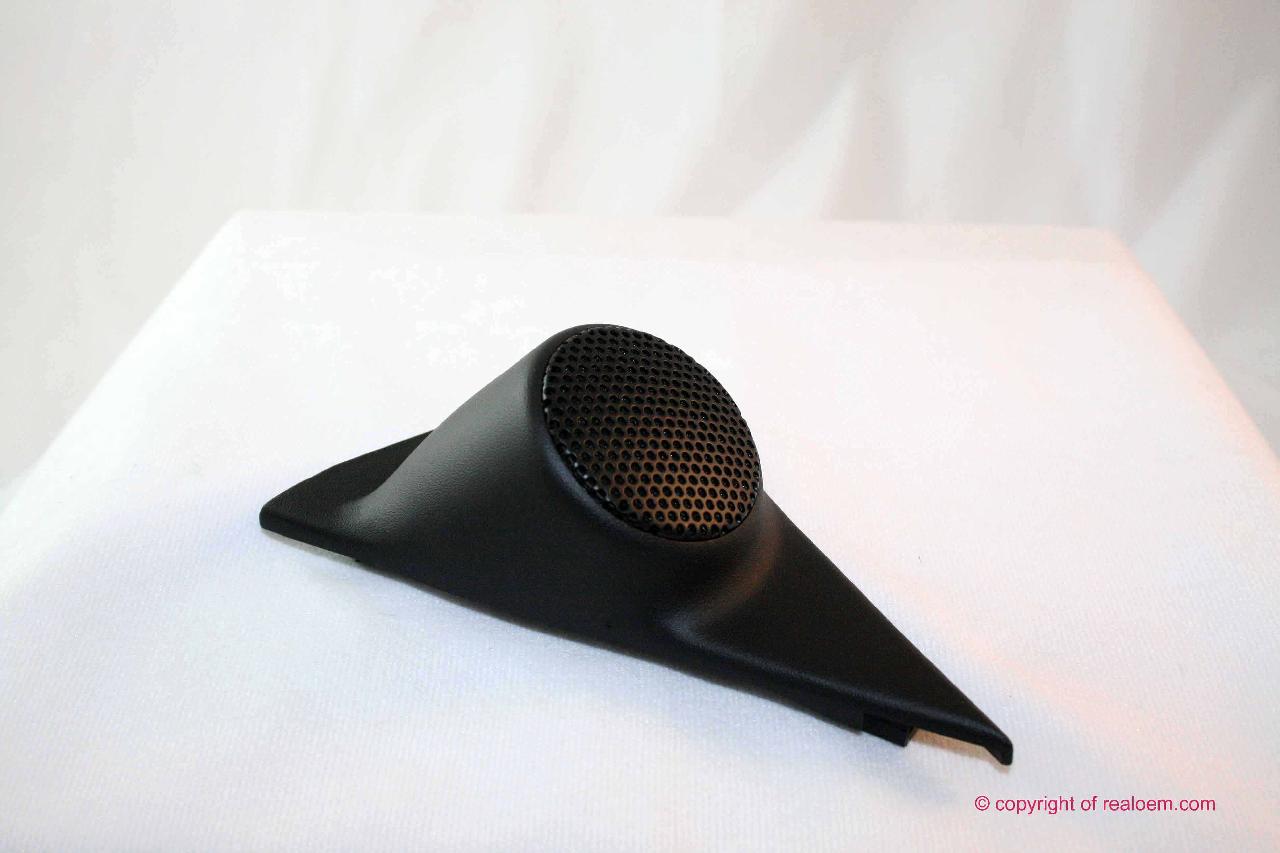

| 15 | Loudspeaker left Loudspeaker left | SOUND SYSTEM | 1 | 65131380581 | $69.59 | ENDED | Shop at ECS Tuning | |||
| 16 | Loudspeaker right Loudspeaker right | SOUND SYSTEM | 1 | 65131380582 | $69.59 | ENDED | Shop at ECS Tuning | |||
| 17 | Guide rail | 1 | 65111368790 | $18.48 | Shop at ECS Tuning | |||||
| 18 | Bracket rear | 1 | 65111363622 | $0.93 | Shop at ECS Tuning | |||||
| 19 | Support | 1 | 65111369658 | $2.32 | ENDED | Shop at ECS Tuning | ||||
| 20 | Fillister head self-tapping screw | ST3,5X13-Z1 | 2 | 07119907951 | $0.18 | Shop at ECS Tuning | ||||
| 21 | Body nut | ST3,5-1-ZNS | 2 | 07129901634 | $0.18 | Shop at ECS Tuning | ||||
| 22 | Hex head screw | ST4,2X13-C-Z2 | 4 | 07119916914 | $0.18 | Shop at ECS Tuning | ||||
| 23 | Amplifier | SOUND SYSTEM | 1 | 65121375983 | $242.17 | ENDED | Shop at ECS Tuning | |||
| 24 | Holder | SOUND SYSTEM | 1 | 65121380533 | $5.19 | Shop at ECS Tuning | ||||
| 25 | Fillister head screw | M5X12-Z3-ZN | 4 | 07119906816 | $0.18 | Shop at ECS Tuning | ||||
| 26 | Loudspeaker | SCHWARZ | 2 | 65131381473 | $194.00 | ENDED | Shop at ECS Tuning | |||
| 26 | Loudspeaker | PACIFIC | 2 | 65131381474 | ENDED | Shop at ECS Tuning | ||||
| 26 | Loudspeaker | NUTRIA | 2 | 65131381475 | ENDED | Shop at ECS Tuning | ||||
| 26 | Loudspeaker | PERLBEIGE | 2 | 65131381476 | $187.12 | ENDED | Shop at ECS Tuning | |||
| 26 | Loudspeaker | PINIENGRUEN | 2 | 65131381477 | ENDED | Shop at ECS Tuning | ||||
| 26 | Loudspeaker | LAMA | 2 | 65131381478 | ENDED | Shop at ECS Tuning | ||||
| 27 | Body nut | ST4,2-4 | 8 | 07129904144 | $0.09 | Shop at ECS Tuning | ||||
| 28 | Fillister head self-tapping screw | ST4,2X16-ABW | 8 | 07119906749 | $0.11 | Shop at ECS Tuning | ||||
| 29 | Cover | SCHWARZ | 2 | 65131381467 | $36.55 | ENDED | Shop at ECS Tuning | |||
| 29 | Cover | PACIFIC | 2 | 65131381468 | ENDED | Shop at ECS Tuning | ||||
| 29 | Cover | NUTRIA | 2 | 65131381469 | ENDED | Shop at ECS Tuning | ||||
| 29 | Cover | PERLBEIGE | 2 | 65131381470 | ENDED | Shop at ECS Tuning | ||||
| 29 | Cover | PINIENGRUEN | 2 | 65131381471 | ENDED | Shop at ECS Tuning | ||||
| 29 | Cover | LAMA | 2 | 65131381472 | ENDED | Shop at ECS Tuning | ||||
| 30 | Cover | SCHWARZ | 2 | 65131381461 | $22.29 | ENDED | Shop at ECS Tuning | |||
| 30 | Cover | PACIFIC | 2 | 65131381462 | $29.57 | ENDED | Shop at ECS Tuning | |||
| 30 | Cover | NUTRIA | 2 | 65131381463 | ENDED | Shop at ECS Tuning | ||||
| 30 | Cover | PERLBEIGE | 2 | 65131381464 | ENDED | Shop at ECS Tuning | ||||
| 30 | Cover | PINIENGRUEN | 2 | 65131381465 | ENDED | Shop at ECS Tuning | ||||
| 30 | Cover | LAMA | 2 | 65131381466 | ENDED | Shop at ECS Tuning | ||||
Notes
- ENDED = the part has been discontinued (no longer available).
