Carburador for BMW R 27 -66 R27 (1961)

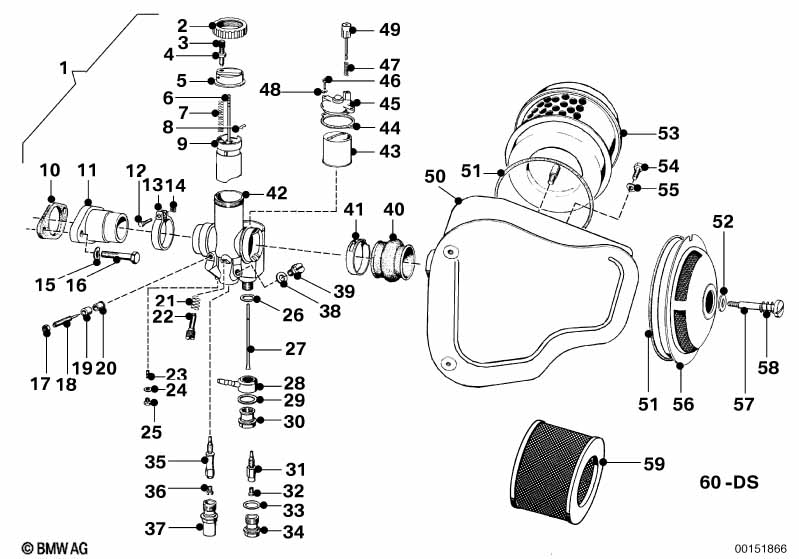

This Carburador technical drawing provides a detailed breakdown of the assembly for the R 27 -66 R27. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1961.
| No. | Descripción | suplemento | Cantidad | Desde | Hasta | Número de pieza | Precio | Notas | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Carburador | 1 | 13110039005 | Finalizado | Shop at ECS Tuning | |||||
| 02 | Anillo roscado | 1 | 13110039220 | $4.30 | Finalizado | Shop at ECS Tuning | ||||
| 03 | Tornillo de ajuste | 1 | 13110039178 | $2.74 | Finalizado | Shop at ECS Tuning | ||||
| 03 | Tornillo de ajuste | 1 | 13110039179 | $1.66 | Finalizado | Shop at ECS Tuning | ||||
| 04 | Tuerca hexagonal | 1 | 32731236644 | $3.28 | Shop at ECS Tuning | |||||
| 06 | Aguja de tobera | 1 | 13110039274 | $19.05 | Finalizado | Shop at ECS Tuning | ||||
| 07 | Vavula resorte | 1 | 13110039167 | $0.54 | Shop at ECS Tuning | |||||
| 08 | Pistón | 1 | 13110039226 | $31.20 | Finalizado | Shop at ECS Tuning | ||||
| 09 | Junta | 1 | 13110042145 | $10.80 | Shop at ECS Tuning | |||||
| 10 | Junta | 1 | 13110042145 | $10.80 | Shop at ECS Tuning | |||||
| 12 | Tornillo de apriete | 1 | 13110039247 | Finalizado | Shop at ECS Tuning | |||||
| 13 | Anillo de apriete | 1 | 13110039231 | Finalizado | Shop at ECS Tuning | |||||
| 14 | Tuerca | 1 | 13111336969 | $1.48 | Shop at ECS Tuning | |||||
| 15 | Arandela elastica | B8 | 2 | 07119932093 | $0.38 | Shop at ECS Tuning | ||||
| 16 | Tornillo hexagonal | M8X35 | 2 | 07119913676 | $0.36 | Shop at ECS Tuning | ||||
| 17 | Tuerca | 1 | 13110039184 | $0.91 | Finalizado | Shop at ECS Tuning | ||||
| 18 | Tornillo | 1 | 13110039180 | $1.76 | Finalizado | Shop at ECS Tuning | ||||
| 18 | Tornillo | 1 | 13110039181 | $7.14 | Finalizado | Shop at ECS Tuning | ||||
| 19 | Caperuza | 1 | 13110039185 | Finalizado | Shop at ECS Tuning | |||||
| 20 | Casquillo | 1 | 13110039183 | Finalizado | Shop at ECS Tuning | |||||
| 21 | Muelle | 1 | 13110039171 | $1.35 | Finalizado | Shop at ECS Tuning | ||||
| 22 | Tornillo de ajuste | 1 | 13110039282 | $3.15 | Finalizado | Shop at ECS Tuning | ||||
| 23 | Calibre de ralent. | 35 | 1 | 13110039137 | $5.35 | Finalizado | Shop at ECS Tuning | |||
| 24 | Junta | 1 | 13110042126 | Finalizado | Shop at ECS Tuning | |||||
| 25 | Tornillo de cierre | 1 | 13110039196 | $1.90 | Finalizado | Shop at ECS Tuning | ||||
| 27 | Aguja de floteador | 1 | 13110039188 | Finalizado | Shop at ECS Tuning | |||||
| 28 | Conexion del tubo | 1 | 13110039191 | $5.60 | Shop at ECS Tuning | |||||
| 30 | Tornillo | 1 | 13110039192 | Finalizado | Shop at ECS Tuning | |||||
| 32 | Calibre principal | 115 | 1 | 13110039245 | $4.65 | Shop at ECS Tuning | ||||
| 33 | Junta | 1 | 13110042130 | $0.30 | Finalizado | Shop at ECS Tuning | ||||
| 34 | Tornillo | 1 | 13110039192 | Finalizado | Shop at ECS Tuning | |||||
| 35 | Bomba aceleradora | 1 | 13110039290 | Finalizado | Shop at ECS Tuning | |||||
| 36 | Calibre principal | 125 | 1 | 13110039292 | Finalizado | Shop at ECS Tuning | ||||
| 37 | Tornillo de cierre | 1 | 13110039291 | Finalizado | Shop at ECS Tuning | |||||
| 38 | Junta | 1 | 13110042148 | Finalizado | Shop at ECS Tuning | |||||
| 40 | Manguito de goma | 1 | 13720042161 | $4.03 | Shop at ECS Tuning | |||||
| 41 | Abrazadera tubo flexible | L42-48 | 2 | 07129952119 | $1.15 | Shop at ECS Tuning | ||||
| 7 g | ||||||||||
| 43 | Flotador | 1 | 13110039187 | $51.11 | Shop at ECS Tuning | |||||
| 11 g | ||||||||||
| 43 | Flotador | 1 | 13110039186 | $26.40 | Finalizado | Shop at ECS Tuning | ||||
| 44 | Junta de tapa | 1 | 13110042150 | $5.39 | Shop at ECS Tuning | |||||
| 45 | Tapa del carter | 1 | 13110039158 | $11.50 | Finalizado | Shop at ECS Tuning | ||||
| 46 | Tornillo | 2 | 13110039156 | $0.94 | Finalizado | Shop at ECS Tuning | ||||
| 47 | Muelle de presión | 1 | 13110039164 | $0.36 | Finalizado | Shop at ECS Tuning | ||||
| 48 | Anillo elastico | 2 | 13110039193 | Finalizado | Shop at ECS Tuning | |||||
| 49 | Expulsor del carburador | 1 | 13110039161 | $2.90 | Shop at ECS Tuning | |||||
| 51 | Junta | 1 | 13720043116 | Finalizado | Shop at ECS Tuning | |||||
| 52 | Arandela de goma | 1 | 13720010293 | Finalizado | Shop at ECS Tuning | |||||
| 53 | Filtro de aire | 1 | 13720043002 | Finalizado | Shop at ECS Tuning | |||||
| 55 | Arandela elástica negra | B6-ZN | 2 | 07119932073 | $0.38 | Shop at ECS Tuning | ||||
| 55 | Arandela | 5.3-140 HV-ZNS | 2 | 07119936439 | $0.40 | Shop at ECS Tuning | ||||
| 55 | Arandela elastica | B6-ZNS3 | 2 | 07119904496 | $1.78 | Finalizado | Shop at ECS Tuning | |||
| 57 | Tornillo de filtro de aire | R27 POLIERT | 1 | 13720043147 | $18.39 | Finalizado | Shop at ECS Tuning | |||
| 58 | Muelle | 2 | 13720043001 | $4.45 | Finalizado | Shop at ECS Tuning | ||||
| 59 | Elemento filtro aire | 1 | 13721250391 | $36.09 | Shop at ECS Tuning | |||||
| 60 | Juego d.juntas carburador | 1 | 13115590038 | Shop at ECS Tuning | ||||||
Notas
- Finalizado = La pieza ya es descontinuada.
Frequently Asked Questions
- What assembly is shown in the BMW R 27 -66 R27 Carburador?
- This technical diagram illustrates the Carburador within the Preparación de combustible y regulación group for the R 27 -66 R27 produced during 1961. It provides a detailed exploded view of the components, identifying key parts such as the Carburador (Part #13110039005).
- Which models use the hardware listed in this Carburador?
- The hardware and components featured in the Carburador are specific to the R 27 -66 R27 produced during 1961. These technical specifications ensure that parts like the Carburador (13110039005) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Carburador assembly?
- Each item in the Carburador corresponds to the numbered list below the illustration. For the R 27 -66 R27, you can identify the Carburador by locating its position on the schematic, which then links to the official BMW part number 13110039005 for the Preparación de combustible y regulación section.
