Sistema cierre puerta tras. for BMW 5 Series F10 LCI 530d (2013)

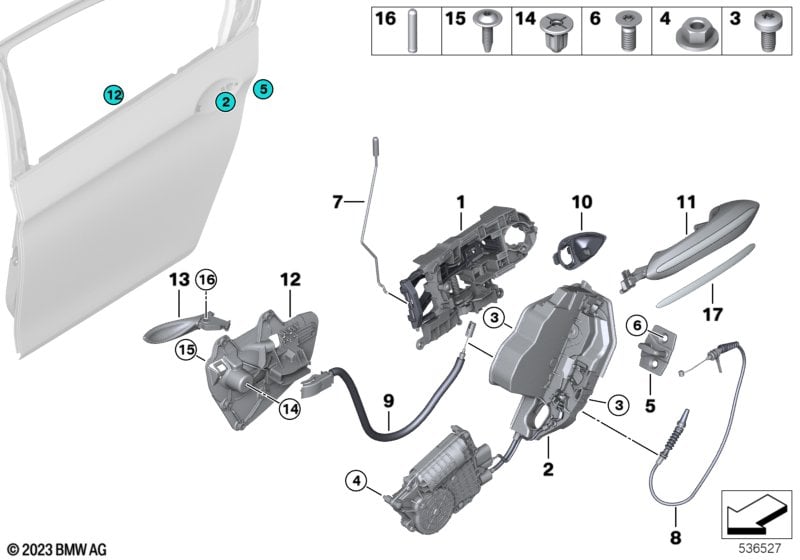

This Sistema cierre puerta tras. technical drawing provides a detailed breakdown of the assembly for the 5 Series F10 LCI 530d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2013.
| No. | Descripción | suplemento | Cantidad | Desde | Hasta | Número de pieza | Precio | Notas | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Portador empuñadura ext. puerta izq. | 1 | 51217175649 | Shop at ECS Tuning | ||||||
| 01 | Portador empuñadura ext. puerta der. | 1 | 51217175650 | Shop at ECS Tuning | ||||||
| Para vehículos con Acceso de confort |
S322A=Sí |
|||||||||
| 01 | Portador empuñadura ext. puerta izq. | 1 | 51217187227 | $160.62 | Shop at ECS Tuning | |||||
| 01 | Portador empuñadura ext. puerta der. | 1 | 51217187228 | $160.62 | Shop at ECS Tuning | |||||
| Para vehículos con Sist. alarma y Puertas Cierre Suave Automatico y Seguro antirrobo |
S302A=No S323A=No S8TGA=No |
|||||||||
| 02 | Sistema de cerradura izquierda | 1 | 51227229459 | $176.25 | Shop at ECS Tuning | |||||
| 02 | Sistema de cerradura derecha | 1 | 51227229460 | $176.25 | Shop at ECS Tuning | |||||
| Para vehículos con Sist. alarma y Puertas Cierre Suave Automatico y Seguro antirrobo |
S302A=Sí S323A=Sí S8TGA=Sí |
|||||||||
| 02 | Cerradura completa tras. izqu. | 1 | 51215A36F23 | Shop at ECS Tuning | ||||||
| 02 | Cerradura completa tras. dcha. | 1 | 51215A36F24 | Shop at ECS Tuning | ||||||
| Para vehículos con Sist. alarma y Puertas Cierre Suave Automatico y Seguro antirrobo |
S302A=Sí S323A=Sí S8TGA=No |
|||||||||
| 02 | Cerradura completa tras. izqu. | 1 | 51215A36F23 | Shop at ECS Tuning | ||||||
| 02 | Cerradura completa tras. dcha. | 1 | 51215A36F24 | Shop at ECS Tuning | ||||||
| Para vehículos con Sist. alarma y Puertas Cierre Suave Automatico y Seguro antirrobo |
S302A=No S323A=Sí S8TGA=Sí |
|||||||||
| 02 | Cerradura completa tras. izqu. | 1 | 51215A36F23 | Shop at ECS Tuning | ||||||
| 02 | Cerradura completa tras. dcha. | 1 | 51215A36F24 | Shop at ECS Tuning | ||||||
| Para vehículos con Sist. alarma y Puertas Cierre Suave Automatico y Seguro antirrobo |
S302A=No S323A=Sí S8TGA=No |
|||||||||
| 02 | Cerradura completa tras. izqu. | 1 | 51215A36F23 | Shop at ECS Tuning | ||||||
| 02 | Cerradura completa tras. dcha. | 1 | 51215A36F24 | Shop at ECS Tuning | ||||||
| Para vehículos con Sist. alarma y Puertas Cierre Suave Automatico y Seguro antirrobo |
S302A=Sí S323A=No S8TGA=Sí |
|||||||||
| 02 | Sistema de cerradura izquierda | 1 | 51227202147 | $171.13 | Shop at ECS Tuning | |||||
| 02 | Sistema de cerradura derecha | 1 | 51227202148 | $171.13 | Shop at ECS Tuning | |||||
| Para vehículos con Sist. alarma y Puertas Cierre Suave Automatico y Seguro antirrobo |
S302A=Sí S323A=No S8TGA=No |
|||||||||
| 02 | Sistema de cerradura izquierda | 1 | 51227202147 | $171.13 | Shop at ECS Tuning | |||||
| 02 | Sistema de cerradura derecha | 1 | 51227202148 | $171.13 | Shop at ECS Tuning | |||||
| Para vehículos con Sist. alarma y Puertas Cierre Suave Automatico y Seguro antirrobo |
S302A=No S323A=No S8TGA=Sí |
|||||||||
| 02 | Sistema de cerradura izquierda | 1 | 51227202147 | $171.13 | Shop at ECS Tuning | |||||
| 02 | Sistema de cerradura derecha | 1 | 51227202148 | $171.13 | Shop at ECS Tuning | |||||
| 03 | Tornillo Torx | M6X13 ZNNID SW | 6 | 07147186859 | $0.53 | Shop at ECS Tuning | ||||
| 04 | Tuerca hexagonal con placa | M5 | 6 | 63259128043 | $0.72 | Shop at ECS Tuning | ||||
| 05 | Estribo de cierre | 2 | 51217312545 | Shop at ECS Tuning | ||||||
| 06 | Torx-tornillo a vellanado | ISA M8X28 | 4 | 51217130110 | $0.52 | Shop at ECS Tuning | ||||
| 07 | Varilla de accionam. izquierda | 1 | 51227175717 | Shop at ECS Tuning | ||||||
| 07 | Varilla de accionam. derecho | 1 | 51227175718 | Shop at ECS Tuning | ||||||
| 08 | Cable Bowden para empuñ.exter. puerta | 2 | 02/2010 | 51217297439 | Shop at ECS Tuning | |||||
| 09 | Cable bowden p abripuertas tras. | 2 | 51227175720 | Shop at ECS Tuning | ||||||
| 10 | Cubierta asidero abajo izquierda | 1 | 51217292575 | Shop at ECS Tuning | ||||||
| 10 | Cubierta asidero abajo derecha | 1 | 51217292576 | Shop at ECS Tuning | ||||||
| Para vehículos con Acceso de confort y Luz interior de ambiente |
S322A=Sí S4URA=Sí |
|||||||||
| 11 | Asa imprimada derecha | CA | 1 | 51217249980 | Shop at ECS Tuning | |||||
| 11 | Asa imprimada izquierda | CA | 1 | 51217249981 | Shop at ECS Tuning | |||||
| Para vehículos con Acceso de confort y Luz interior de ambiente y black-sapphire metallic |
S322A=Sí S4URA=Sí M475=Sí |
|||||||||
| 11 | Soporte de manilla barnizado izquierdo | 1 | 51217231933 | $301.10 | Finalizado | Shop at ECS Tuning | ||||
| Para vehículos con Modern Line y Luxury Line y Acceso de confort y Luz interior de ambiente |
P7S1A=No P7S2A=No S322A=No S4URA=No |
|||||||||
| 11 | Soporte de manilla barnizado izquierdo | CODE - UNI/MET. | 1 | 51227276241 | +core | Shop at ECS Tuning | ||||
| 11 | Soporte de manilla barnizado derecho | CODE - UNI/MET. | 1 | 51227276242 | +core | Shop at ECS Tuning | ||||
| Para vehículos con Modern Line y Luxury Line y Acceso de confort y Luz interior de ambiente |
P7S1A=Sí P7S2A=Sí S322A=No S4URA=Sí |
|||||||||
| 11 | Soporte de manilla barnizado izquierdo | 1 | 51217231929 | Finalizado | Shop at ECS Tuning | |||||
| 11 | Soporte de manilla barnizado derecho | 1 | 51217231930 | Finalizado | Shop at ECS Tuning | |||||
| Para vehículos con Modern Line y Luxury Line y Acceso de confort y Luz interior de ambiente |
P7S1A=Sí P7S2A=Sí S322A=No S4URA=No |
|||||||||
| 11 | Soporte de manilla barnizado izquierdo | 1 | 51217231929 | Finalizado | Shop at ECS Tuning | |||||
| 11 | Soporte de manilla barnizado derecho | 1 | 51217231930 | Finalizado | Shop at ECS Tuning | |||||
| Para vehículos con Modern Line y Luxury Line y Acceso de confort y Luz interior de ambiente |
P7S1A=Sí P7S2A=No S322A=No S4URA=Sí |
|||||||||
| 11 | Soporte de manilla barnizado izquierdo | 1 | 51217231929 | Finalizado | Shop at ECS Tuning | |||||
| 11 | Soporte de manilla barnizado derecho | 1 | 51217231930 | Finalizado | Shop at ECS Tuning | |||||
| Para vehículos con Modern Line y Luxury Line y Acceso de confort y Luz interior de ambiente |
P7S1A=Sí P7S2A=No S322A=No S4URA=No |
|||||||||
| 11 | Soporte de manilla barnizado izquierdo | 1 | 51217231929 | Finalizado | Shop at ECS Tuning | |||||
| 11 | Soporte de manilla barnizado derecho | 1 | 51217231930 | Finalizado | Shop at ECS Tuning | |||||
| Para vehículos con Modern Line y Luxury Line y Acceso de confort y Luz interior de ambiente |
P7S1A=No P7S2A=Sí S322A=No S4URA=Sí |
|||||||||
| 11 | Soporte de manilla barnizado izquierdo | 1 | 51217231929 | Finalizado | Shop at ECS Tuning | |||||
| 11 | Soporte de manilla barnizado derecho | 1 | 51217231930 | Finalizado | Shop at ECS Tuning | |||||
| Para vehículos con Modern Line y Luxury Line y Acceso de confort y Luz interior de ambiente |
P7S1A=No P7S2A=Sí S322A=No S4URA=No |
|||||||||
| 11 | Soporte de manilla barnizado izquierdo | 1 | 51217231929 | Finalizado | Shop at ECS Tuning | |||||
| 11 | Soporte de manilla barnizado derecho | 1 | 51217231930 | Finalizado | Shop at ECS Tuning | |||||
| Para vehículos con Modern Line y Luxury Line y Acceso de confort y Luz interior de ambiente |
P7S1A=No P7S2A=No S322A=No S4URA=Sí |
|||||||||
| 11 | Soporte de manilla barnizado izquierdo | 1 | 51217231929 | Finalizado | Shop at ECS Tuning | |||||
| 11 | Soporte de manilla barnizado derecho | 1 | 51217231930 | Finalizado | Shop at ECS Tuning | |||||
| 13 | Manija abrepuerta, interior izquierda | 1 | 51217225689 | Shop at ECS Tuning | ||||||
| 13 | Abrepuertas inferior derecho | 1 | 51217225690 | Shop at ECS Tuning | ||||||
| 16 | Clavija | 2 | 51417274746 | Shop at ECS Tuning | ||||||
| 17 | Pasador manilla de puerta exterior izq. | CHROM | 1 | 51217316387 | Shop at ECS Tuning | |||||
| 17 | Pasador manilla de puerta exterior der. | CHROM | 1 | 51217316388 | Shop at ECS Tuning | |||||
Notas
- Finalizado = La pieza ya es descontinuada.
- +core = plus core charge (posibilidad de devolución de la pieza antigua)
