As. tras. acolch. y tapiz. paso carga for BMW 5 Series G30 LCI 520dX (2022)

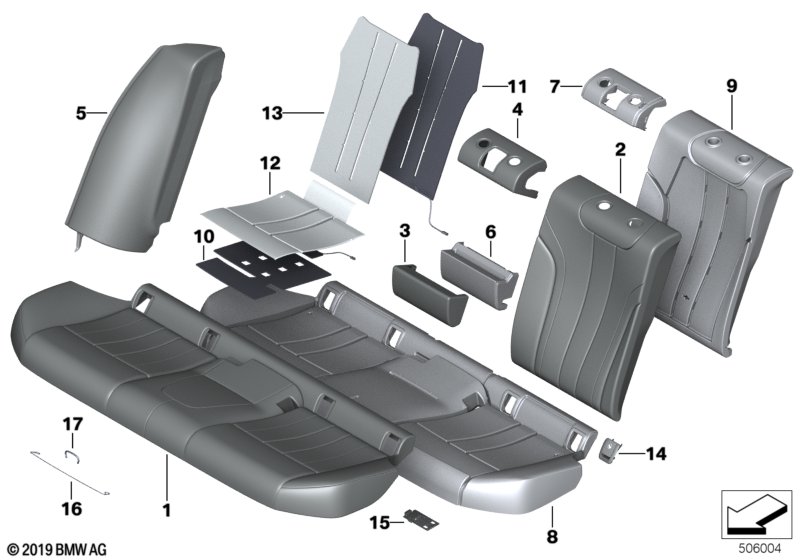

This As. tras. acolch. y tapiz. paso carga technical drawing provides a detailed breakdown of the assembly for the 5 Series G30 LCI 520dX. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2022.
| No. | Descripción | suplemento | Cantidad | Desde | Hasta | Número de pieza | Precio | Notas | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Para vehículos con Cuero Dakota/coñac/costura exclusiva |
LCRO=Sí |
|||||||||
| 01 | Funda asiento cuero | LCRO COGNAC | 1 | 52207457778 | Shop at ECS Tuning | |||||
| Para vehículos con Cuero Dakota/negro/contraste azul |
LCNL=Sí |
|||||||||
| 01 | Funda asiento cuero | LCNL SCHW.BLAU | 1 | 52208068117 | Shop at ECS Tuning | |||||
| Para vehículos con cuero "Dakota/elfenbein-weiss" |
LCEW=Sí |
|||||||||
| 01 | Funda asiento cuero | LCEW ELF.WEISS | 1 | 52207453637 | Shop at ECS Tuning | |||||
| Para vehículos con Tela Rhombicle alcántara antracita |
HRAT=Sí |
|||||||||
| 01 | Tapizado asiento alcántara | HRAT ANTHRAZIT | 1 | 52208070960 | Shop at ECS Tuning | |||||
| Para vehículos con Cuero Dakota/cognac |
LCRI=Sí |
|||||||||
| 01 | Funda asiento cuero | LCRI COGNAC | 1 | 52207453639 | Shop at ECS Tuning | |||||
| Para vehículos con Cuero "Dakota"/schwarz |
LCSW=Sí |
|||||||||
| 01 | Funda asiento cuero | LCSW SCHWARZ | 1 | 52207453638 | Shop at ECS Tuning | |||||
| Para vehículos con Tela junction / antracita |
BYAT=Sí |
|||||||||
| 01 | Funda asiento en tela | BYAT ANTHRAZIT | 1 | 52207453612 | Shop at ECS Tuning | |||||
| Para vehículos con Sensatec perforado/beis canberra |
KHFY=Sí |
|||||||||
| 01 | Funda asiento ejecucion | CANBERRABEIGE | 1 | 52209870402 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sensatec perforado/coñac |
KHRI=Sí |
|||||||||
| 01 | Funda asiento ejecucion | COGNAC | 1 | 52209870403 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sensatec perforado/negro |
KHSW=Sí |
|||||||||
| 01 | Funda asiento ejecucion | SCHWARZ | 1 | 52209870401 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Cuero Dakota/negro/costura excl. |
LCFK=Sí |
|||||||||
| 01 | Funda asiento cuero | LCFK SCHWARZ | 1 | 52207457777 | Shop at ECS Tuning | |||||
| Para vehículos con Cuero exclusivo napa/negro/costura excl |
LZFK=Sí |
|||||||||
| 01 | Funda asiento cuero | LZFK SCHWARZ | 1 | 52207453672 | Shop at ECS Tuning | |||||
| Para vehículos con Cuero excl.napa/moca/costura exclusiva |
LZNI=Sí |
|||||||||
| 01 | Funda asiento cuero | LZNI MOKKA | 1 | 52207453673 | Shop at ECS Tuning | |||||
| Para vehículos con Cuero exclusivo napa/blanco marfil o Cuero exclusivo napa/blanco marfil |
LZFF=Sí LZFI=Sí |
|||||||||
| 01 | Funda asiento cuero | LZFF ELF.WEISS | 1 | 52207453671 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Cuero Dakota/beige Canberra/costura excl o Cuero Dakota beige Canberra |
LCDO=Sí LCEA=Sí |
|||||||||
| 01 | Funda asiento cuero | LCDO CAN.BEIGE | 1 | 52207457775 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Cuero dakota/elfenbein-weiss/costur.ex. o Cuero dakota/elfenbein-weiss/costur.ex. |
LCFF=Sí LCFI=Sí |
|||||||||
| 01 | Funda asiento cuero | LCFF ELF.WEISS | 1 | 52207457776 | Shop at ECS Tuning | |||||
| Para vehículos con Cuero Dakota/canberra-beige o Cuero Dakota canberrabeige/negro |
LCCY=Sí LCFY=Sí |
|||||||||
| 01 | Funda asiento cuero | LCCY CAN.BEIGE | 1 | 52207463958 | Shop at ECS Tuning | |||||
| Para vehículos con Sistema para cargas largas y Tela junction / antracita |
S465A=Sí BYAT=Sí |
|||||||||
| 02 | Funda respaldo tejido izquierda | BYAT ANTHRAZIT | 1 | 52207453615 | Shop at ECS Tuning | |||||
| 02 | Funda respaldo tejido derecho | BYAT ANTHRAZIT | 1 | 52207453616 | Shop at ECS Tuning | |||||
| Para vehículos con Sistema para cargas largas y Cuero exclusivo napa/negro/costura excl |
S465A=Sí LZFK=Sí |
|||||||||
| 02 | Funda apoyabra.cuero izquierda | LZFK SCHWARZ | 1 | 52207453681 | NoS | Shop at ECS Tuning | ||||
| 02 | Funda apoyabra.cuero derecha | LZFK SCHWARZ | 1 | 52207453682 | Shop at ECS Tuning | |||||
| Para vehículos con Sistema para cargas largas y Cuero Dakota/negro/costura excl. |
S465A=Sí LCFK=Sí |
|||||||||
| 02 | Funda apoyabra.cuero izquierda | LCFK SCHWARZ | 1 | 52207457769 | Shop at ECS Tuning | |||||
| 02 | Funda apoyabra.cuero derecha | LCFK SCHWARZ | 1 | 52207457770 | Shop at ECS Tuning | |||||
| Para vehículos con Sistema para cargas largas y Sensatec perforado/negro |
S465A=Sí KHSW=Sí |
|||||||||
| 02 | Funda apoyabrazo ejecucion izquierda | SCHWARZ | 1 | 52209870447 | NoS | Shop at ECS Tuning | ||||
| 02 | Funda apoyabrazo ejecucion derecho | SCHWARZ | 1 | 52209870448 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Cuero Dakota/coñac/costura exclusiva |
S465A=Sí LCRO=Sí |
|||||||||
| 02 | Funda apoyabra.cuero izquierda | LCRO COGNAC | 1 | 52207457771 | Shop at ECS Tuning | |||||
| 02 | Funda apoyabra.cuero derecha | LCRO COGNAC | 1 | 52207457772 | Shop at ECS Tuning | |||||
| Para vehículos con Sistema para cargas largas y Cuero "Dakota"/schwarz |
S465A=Sí LCSW=Sí |
|||||||||
| 02 | Funda apoyabra.cuero izquierda | LCSW SCHWARZ | 1 | 52207453651 | Shop at ECS Tuning | |||||
| 02 | Funda apoyabra.cuero derecha | LCSW SCHWARZ | 1 | 52207453652 | Shop at ECS Tuning | |||||
| Para vehículos con Sistema para cargas largas y cuero "Dakota/elfenbein-weiss" |
S465A=Sí LCEW=Sí |
|||||||||
| 02 | Funda apoyabra.cuero izquierda | LCEW ELF.WEISS | 1 | 52207453649 | Shop at ECS Tuning | |||||
| 02 | Funda apoyabra.cuero derecha | LCEW ELF.WEISS | 1 | 52207453650 | Shop at ECS Tuning | |||||
| Para vehículos con Sistema para cargas largas y Cuero Dakota/negro/contraste azul |
S465A=Sí LCNL=Sí |
|||||||||
| 02 | Funda apoyabra.cuero izquierda | LCNL SCHW.BLAU | 1 | 52208068113 | NoS | Shop at ECS Tuning | ||||
| 02 | Funda apoyabra.cuero derecha | LCNL SCHW.BLAU | 1 | 52208068114 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Sensatec perforado/beis canberra |
S465A=Sí KHFY=Sí |
|||||||||
| 02 | Funda apoyabrazo ejecucion izquierda | CANBERRABEIGE | 1 | 52209870449 | NoS | Shop at ECS Tuning | ||||
| 02 | Funda apoyabrazo ejecucion derecho | CANBERRABEIGE | 1 | 52209870450 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Cuero excl.napa/moca/costura exclusiva |
S465A=Sí LZNI=Sí |
|||||||||
| 02 | Funda apoyabra.cuero izquierda | LZNI MOKKA | 1 | 52207453683 | Shop at ECS Tuning | |||||
| 02 | Funda apoyabra.cuero derecha | LZNI MOKKA | 1 | 52207453684 | Shop at ECS Tuning | |||||
| Para vehículos con Sistema para cargas largas y Tela Rhombicle alcántara antracita |
S465A=Sí HRAT=Sí |
|||||||||
| 02 | Tapizado del respaldo Alcantara izq. | HRAT ANTHRAZIT | 1 | 52208070793 | NoS | Shop at ECS Tuning | ||||
| 02 | Tapizado del respaldo Alcantara derecho | HRAT ANTHRAZIT | 1 | 52208070794 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Sensatec perforado/coñac |
S465A=Sí KHRI=Sí |
|||||||||
| 02 | Funda apoyabrazo ejecucion izquierda | COGNAC | 1 | 52209870451 | NoS | Shop at ECS Tuning | ||||
| 02 | Funda apoyabrazo ejecucion derecho | COGNAC | 1 | 52209870452 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Cuero Dakota/cognac |
S465A=Sí LCRI=Sí |
|||||||||
| 02 | Funda apoyabra.cuero izquierda | LCRI COGNAC | 1 | 52207453653 | NoS | Shop at ECS Tuning | ||||
| 02 | Funda apoyabra.cuero derecha | LCRI COGNAC | 1 | 52207453654 | Shop at ECS Tuning | |||||
| Para vehículos con Sistema para cargas largas y Cuero Dakota/beige Canberra/costura excl o Cuero Dakota beige Canberra |
S465A=Sí LCDO=Sí LCEA=Sí |
|||||||||
| 02 | Funda apoyabra.cuero izquierda | LCDO CAN.BEIGE | 1 | 52207457765 | NoS | Shop at ECS Tuning | ||||
| 02 | Funda apoyabra.cuero derecha | LCDO CAN.BEIGE | 1 | 52207457766 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Cuero exclusivo napa/blanco marfil o Cuero exclusivo napa/blanco marfil |
S465A=Sí LZFF=Sí LZFI=Sí |
|||||||||
| 02 | Funda apoyabra.cuero izquierda | LZFF ELF.WEISS | 1 | 52207453679 | NoS | Shop at ECS Tuning | ||||
| 02 | Funda apoyabra.cuero derecha | LZFF ELF.WEISS | 1 | 52207453680 | Shop at ECS Tuning | |||||
| Para vehículos con Sistema para cargas largas y Cuero dakota/elfenbein-weiss/costur.ex. o Cuero dakota/elfenbein-weiss/costur.ex. |
S465A=Sí LCFF=Sí LCFI=Sí |
|||||||||
| 02 | Funda apoyabra.cuero izquierda | LCFF ELF.WEISS | 1 | 52207457767 | NoS | Shop at ECS Tuning | ||||
| 02 | Funda apoyabra.cuero derecha | LCFF ELF.WEISS | 1 | 52207457768 | Shop at ECS Tuning | |||||
| Para vehículos con Sistema para cargas largas y Cuero Dakota/canberra-beige o Cuero Dakota canberrabeige/negro |
S465A=Sí LCCY=Sí LCFY=Sí |
|||||||||
| 02 | Funda apoyabra.cuero izquierda | LCCY CAN.BEIGE | 1 | 52207453647 | NoS | Shop at ECS Tuning | ||||
| 02 | Funda apoyabra.cuero derecha | LCCY CAN.BEIGE | 1 | 52207453648 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Tela junction / antracita |
S465A=Sí BYAT=Sí |
|||||||||
| 03 | Tapizado respaldo centro tela abajo | BYAT ANTHRAZIT | 1 | 52207453614 | Shop at ECS Tuning | |||||
| Para vehículos con Sistema para cargas largas y Tela Rhombicle alcántara antracita |
S465A=Sí HRAT=Sí |
|||||||||
| 03 | Tapizado respaldo centro alcántara abajo | HRAT ANTHRAZIT | 1 | 52208070972 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Cuero exclusivo napa/negro/costura excl |
S465A=Sí LZFK=Sí |
|||||||||
| 03 | Tapizado respaldo centro cuero abajo | LZFK SCHWARZ | 1 | 52207453686 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Cuero Dakota/negro/contraste azul |
S465A=Sí LCNL=Sí |
|||||||||
| 03 | Tapizado respaldo centro cuero abajo | LCNL SCHW.BLAU | 1 | 52208068122 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Cuero excl.napa/moca/costura exclusiva |
S465A=Sí LZNI=Sí |
|||||||||
| 03 | Tapizado respaldo centro cuero abajo | LZNI MOKKA | 1 | 52207453687 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Cuero exclusivo napa/blanco marfil o Cuero exclusivo napa/blanco marfil |
S465A=Sí LZFF=Sí LZFI=Sí |
|||||||||
| 03 | Tapizado respaldo centro cuero abajo | LZFF ELF.WEISS | 1 | 52207453685 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Leatherette beige camberra o Cuero sintético canberra beige |
S465A=Sí K8CY=Sí K8FY=Sí |
|||||||||
| 03 | Tapizado resp. centro cuero sint. abajo | K8CY CAN.BEIGE | 1 | 52207453625 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Cuero Dakota/cognac o Cuero Dakota/coñac/costura exclusiva |
S465A=Sí LCRI=Sí LCRO=Sí |
|||||||||
| 03 | Tapizado respaldo centro cuero abajo | LCRI COGNAC | 1 | 52207453659 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y cuero sintético "Leatherette/negro" o Sensatec perforado/negro |
S465A=Sí K8SW=Sí KHSW=Sí |
|||||||||
| 03 | Tapizado resp. centro cuero sint. abajo | K8SW SCHWARZ | 1 | 52207453626 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y cuero "Dakota/elfenbein-weiss" o Cuero dakota/elfenbein-weiss/costur.ex. o Cuero dakota/elfenbein-weiss/costur.ex. |
S465A=Sí LCEW=Sí LCFF=Sí LCFI=Sí |
|||||||||
| 03 | Tapizado respaldo centro cuero abajo | LCEW ELF.WEISS | 1 | 52207453657 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Tela/cuero plectoide / antracita o Cuero Dakota/negro/costura excl. o Cuero "Dakota"/schwarz |
S465A=Sí CNAT=Sí LCFK=Sí LCSW=Sí |
|||||||||
| 03 | Tapizado respaldo centro cuero abajo | LCSW SCHWARZ | 1 | 52207453658 | Shop at ECS Tuning | |||||
| Para vehículos con Sistema para cargas largas y Cuero Dakota/canberra-beige o Cuero Dakota/beige Canberra/costura excl o Cuero Dakota beige Canberra o Cuero Dakota canberrabeige/negro |
S465A=Sí LCCY=Sí LCDO=Sí LCEA=Sí LCFY=Sí |
|||||||||
| 03 | Tapizado respaldo centro cuero abajo | LCCY CAN.BEIGE | 1 | 52207453646 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Tela junction / antracita |
S465A=Sí BYAT=Sí |
|||||||||
| 04 | Tapizado respaldo centro tela arriba | BYAT ANTHRAZIT | 1 | 52207453627 | Shop at ECS Tuning | |||||
| Para vehículos con Sistema para cargas largas y Tela Rhombicle alcántara antracita |
S465A=Sí HRAT=Sí |
|||||||||
| 04 | Tapizado respaldo centro alcántara arrib | HRAT ANTHRAZIT | 1 | 52208070966 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Cuero exclusivo napa/negro/costura excl |
S465A=Sí LZFK=Sí |
|||||||||
| 04 | Tapizado respaldo centro cuero arriba | LZFK SCHWARZ | 1 | 52207453689 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Cuero Dakota/negro/contraste azul |
S465A=Sí LCNL=Sí |
|||||||||
| 04 | Tapizado respaldo centro cuero arriba | LCNL SCHW.BLAU | 1 | 52208068123 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Cuero excl.napa/moca/costura exclusiva |
S465A=Sí LZNI=Sí |
|||||||||
| 04 | Tapizado respaldo centro cuero arriba | LZNI MOKKA | 1 | 52207453690 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Cuero exclusivo napa/blanco marfil o Cuero exclusivo napa/blanco marfil |
S465A=Sí LZFF=Sí LZFI=Sí |
|||||||||
| 04 | Tapizado respaldo centro cuero arriba | LZFF ELF.WEISS | 1 | 52207453688 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Leatherette beige camberra o Cuero sintético canberra beige |
S465A=Sí K8CY=Sí K8FY=Sí |
|||||||||
| 04 | Tapiz. respa. centro cuero sint. arriba | K8CY CAN.BEIGE | 1 | 52207453628 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Cuero Dakota/cognac o Cuero Dakota/coñac/costura exclusiva |
S465A=Sí LCRI=Sí LCRO=Sí |
|||||||||
| 04 | Tapizado respaldo centro cuero arriba | LCRI COGNAC | 1 | 52207453664 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y cuero sintético "Leatherette/negro" o Sensatec perforado/negro |
S465A=Sí K8SW=Sí KHSW=Sí |
|||||||||
| 04 | Tapiz. respa. centro cuero sint. arriba | K8SW SCHWARZ | 1 | 52207453629 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y cuero "Dakota/elfenbein-weiss" o Cuero dakota/elfenbein-weiss/costur.ex. o Cuero dakota/elfenbein-weiss/costur.ex. |
S465A=Sí LCEW=Sí LCFF=Sí LCFI=Sí |
|||||||||
| 04 | Tapizado respaldo centro cuero arriba | LCEW ELF.WEISS | 1 | 52207453662 | NoS | Shop at ECS Tuning | ||||
| Para vehículos con Sistema para cargas largas y Tela/cuero plectoide / antracita o Cuero Dakota/negro/costura excl. o Cuero "Dakota"/schwarz |
S465A=Sí CNAT=Sí LCFK=Sí LCSW=Sí |
|||||||||
| 04 | Tapizado respaldo centro cuero arriba | LCSW SCHWARZ | 1 | 52207453663 | Shop at ECS Tuning | |||||
| Para vehículos con Sistema para cargas largas y Cuero Dakota/canberra-beige o Cuero Dakota/beige Canberra/costura excl o Cuero Dakota beige Canberra o Cuero Dakota canberrabeige/negro |
S465A=Sí LCCY=Sí LCDO=Sí LCEA=Sí LCFY=Sí |
|||||||||
| 04 | Tapizado respaldo centro cuero arriba | LCCY CAN.BEIGE | 1 | 52207453661 | Shop at ECS Tuning | |||||
| Para vehículos con Tela Rhombicle alcántara antracita |
HRAT=Sí |
|||||||||
| 05 | Pieza lateral Alcantara izquierda | HRAT ANTHRAZIT | 1 | 52208070973 | Shop at ECS Tuning | |||||
| 05 | Pieza lateral Alcantara derecha | HRAT ANTHRAZIT | 1 | 52208070974 | Shop at ECS Tuning | |||||
| Para vehículos con Tela junction / antracita |
BYAT=Sí |
|||||||||
| 05 | Pieza lateral tela izquierda | BYAT ANTHRAZIT | 1 | 52207456221 | Shop at ECS Tuning | |||||
| 05 | Pieza lateral tela derecha | BYAT ANTHRAZIT | 1 | 52207456222 | Shop at ECS Tuning | |||||
| Para vehículos con Sensatec perforado/coñac |
KHRI=Sí |
|||||||||
| 05 | Pieza lateral cuero artif. izquierda | COGNAC | 1 | 52209874369 | Shop at ECS Tuning | |||||
| 05 | Pieza lateral cuero artif. derecha | COGNAC | 1 | 52209874370 | Shop at ECS Tuning | |||||
| Para vehículos con Cuero exclusivo napa/negro/costura excl |
LZFK=Sí |
|||||||||
| 05 | Pieza lateral cuero izqu. | LZFK SCHWARZ | 1 | 52207456293 | Shop at ECS Tuning | |||||
| 05 | Pieza lateral cuero dcha. | LZFK SCHWARZ | 1 | 52207456294 | Shop at ECS Tuning | |||||
| Para vehículos con Cuero excl.napa/moca/costura exclusiva |
LZNI=Sí |
|||||||||
| 05 | Pieza lateral cuero izqu. | LZNI MOKKA | 1 | 52207456295 | Shop at ECS Tuning | |||||
| 05 | Pieza lateral cuero dcha. | LZNI MOKKA | 1 | 52207456296 | Shop at ECS Tuning | |||||
| Para vehículos con Cuero exclusivo napa/blanco marfil o Cuero exclusivo napa/blanco marfil |
LZFF=Sí LZFI=Sí |
|||||||||
| 05 | Pieza lateral cuero izqu. | LZFF ELF.WEISS | 1 | 52207456291 | Shop at ECS Tuning | |||||
| 05 | Pieza lateral cuero dcha. | LZFF ELF.WEISS | 1 | 52207456292 | Shop at ECS Tuning | |||||
| Para vehículos con cuero sintético "Leatherette/negro" o Sensatec perforado/negro |
K8SW=Sí KHSW=Sí |
|||||||||
| 05 | Pieza lateral cuero artif. izquierda | K8SW SCHWARZ | 1 | 52207456225 | Shop at ECS Tuning | |||||
| 05 | Pieza lateral cuero artif. derecha | K8SW SCHWARZ | 1 | 52207456226 | Shop at ECS Tuning | |||||
| Para vehículos con Cuero Dakota/cognac o Cuero Dakota/coñac/costura exclusiva |
LCRI=Sí LCRO=Sí |
|||||||||
| 05 | Pieza lateral cuero izqu. | LCRI COGNAC | 1 | 52207456251 | Shop at ECS Tuning | |||||
| 05 | Pieza lateral cuero dcha. | LCRI COGNAC | 1 | 52207456252 | Shop at ECS Tuning | |||||
| Para vehículos con Leatherette beige camberra o Cuero sintético canberra beige |
K8CY=Sí K8FY=Sí |
|||||||||
| 05 | Pieza lateral cuero artif. izquierda | K8CY CAN.BEIGE | 1 | 52207456223 | Shop at ECS Tuning | |||||
| 05 | Pieza lateral cuero artif. derecha | K8CY CAN.BEIGE | 1 | 52207456224 | Shop at ECS Tuning | |||||
| Para vehículos con cuero "Dakota/elfenbein-weiss" o Cuero dakota/elfenbein-weiss/costur.ex. o Cuero dakota/elfenbein-weiss/costur.ex. |
LCEW=Sí LCFF=Sí LCFI=Sí |
|||||||||
| 05 | Pieza lateral cuero izqu. | LCEW ELF.WEISS | 1 | 52207456289 | Shop at ECS Tuning | |||||
| 05 | Pieza lateral cuero dcha. | LCEW ELF.WEISS | 1 | 52207456290 | Shop at ECS Tuning | |||||
| Para vehículos con Cuero Dakota/canberra-beige o Cuero Dakota/beige Canberra/costura excl o Cuero Dakota beige Canberra o Cuero Dakota canberrabeige/negro |
LCCY=Sí LCDO=Sí LCEA=Sí LCFY=Sí |
|||||||||
| 05 | Pieza lateral cuero izqu. | LCCY CAN.BEIGE | 1 | 52207456241 | Shop at ECS Tuning | |||||
| 05 | Pieza lateral cuero dcha. | LCCY CAN.BEIGE | 1 | 52207456242 | Shop at ECS Tuning | |||||
| Para vehículos con Tela/cuero plectoide / antracita o Cuero Dakota/negro/costura excl. o Cuero Dakota/negro/contraste azul o Cuero "Dakota"/schwarz |
CNAT=Sí LCFK=Sí LCNL=Sí LCSW=Sí |
|||||||||
| 05 | Pieza lateral cuero izqu. | LCSW SCHWARZ | 1 | 52207456249 | Shop at ECS Tuning | |||||
| 05 | Pieza lateral cuero dcha. | LCSW SCHWARZ | 1 | 52207456250 | Shop at ECS Tuning | |||||
| Para vehículos con Sistema para cargas largas |
S465A=Sí |
|||||||||
| 06 | Pieza gomaespuma respaldo centro inf. | 1 | 52207386051 | Shop at ECS Tuning | ||||||
| 07 | Inserto respaldo centro arriba | 1 | 52207397418 | NoS | Shop at ECS Tuning | |||||
| Cojinete intermedio solo sin calefacción de asientos |
||||||||||
| 08 | Pieza de gomaespuma asiento | 1 | 52207386028 | Shop at ECS Tuning | ||||||
| solo en combinacion con | ||||||||||
| -- | Capa intermedia asiento izq. | 1 | 52207388127 | Shop at ECS Tuning | ||||||
| -- | Capa intermedia asiento der. | 1 | 52207388128 | Shop at ECS Tuning | ||||||
| Para vehículos con Sistema para cargas largas Cojinete intermedio solo sin calefacción de asientos |
S465A=Sí |
|||||||||
| 09 | Pieza gomaespuma respaldo dch. | 1 | 52207386048 | Shop at ECS Tuning | ||||||
| solo en combinacion con | ||||||||||
| 09 | Pieza gomaespuma respaldo izq. | 1 | 52207386049 | Shop at ECS Tuning | ||||||
| solo en combinacion con | ||||||||||
| -- | Cojinete intermedio respaldo | 1 | 52207388131 | Shop at ECS Tuning | ||||||
| Para vehículos con Calefacción asiento delante y detrás |
S4HAA=Sí |
|||||||||
| 10 | Elemento de calefacción asiento izq. | 1 | 52207390559 | Shop at ECS Tuning | ||||||
| 10 | Elemento de calefacción asiento der. | 1 | 52207390560 | Shop at ECS Tuning | ||||||
| 11 | Elemento de calefacción de respaldo | 1 | 52207390561 | NoS | Shop at ECS Tuning | |||||
| Para vehículos con Calefacción asiento delante y detrás |
S4HAA=No |
|||||||||
| 12 | Capa intermedia asiento izq. | 1 | 52207388127 | NoS | Shop at ECS Tuning | |||||
| 12 | Capa intermedia asiento der. | 1 | 52207388128 | NoS | Shop at ECS Tuning | |||||
| 13 | Cojinete intermedio respaldo | 1 | 52207388131 | NoS | Shop at ECS Tuning | |||||
| 16 | Estribo de alambre | L=1800MM | 1 | 52208129296 | $1.14 | Shop at ECS Tuning | ||||
| 17 | Grapa | 1,6X20X10,1 | 20 | 52101945543 | $0.09 | Shop at ECS Tuning | ||||
Notas
- NoS = No Stock (Pieza central no disp.)
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series G30 LCI 520dX As. tras. acolch. y tapiz. paso carga?
- This technical diagram illustrates the As. tras. acolch. y tapiz. paso carga within the Asientos group for the 5 Series G30 LCI 520dX produced during 2022. It provides a detailed exploded view of the components, identifying key parts such as the Funda asiento cuero (Part #52207457778).
- Which models use the hardware listed in this As. tras. acolch. y tapiz. paso carga?
- The hardware and components featured in the As. tras. acolch. y tapiz. paso carga are specific to the 5 Series G30 LCI 520dX produced during 2022. These technical specifications ensure that parts like the Funda asiento cuero (52207457778) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the As. tras. acolch. y tapiz. paso carga assembly?
- Each item in the As. tras. acolch. y tapiz. paso carga corresponds to the numbered list below the illustration. For the 5 Series G30 LCI 520dX, you can identify the Funda asiento cuero by locating its position on the schematic, which then links to the official BMW part number 52207457778 for the Asientos section.
