Kit de montage chauffage auxiliaire for BMW 5 Series E39 525td (1998)

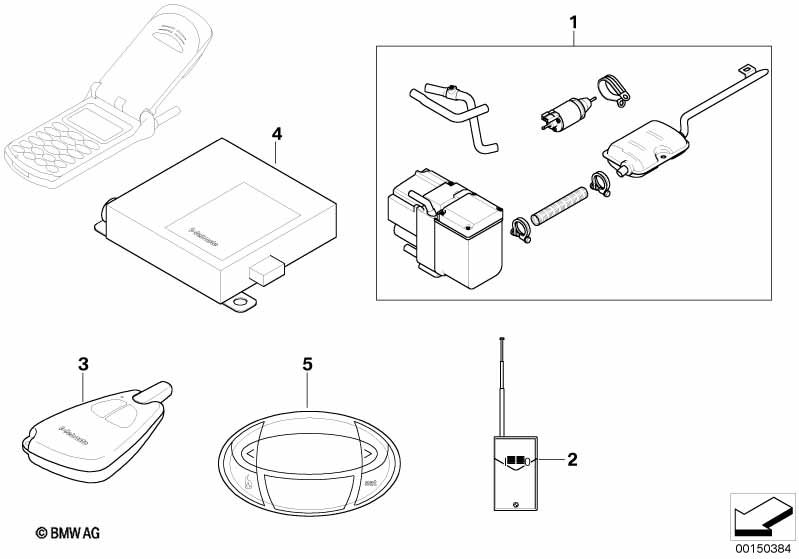

This Kit de montage chauffage auxiliaire technical drawing provides a detailed breakdown of the assembly for the 5 Series E39 525td. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1998.
| N° | Descriptions | Supplément | Qté | A partir de | Jusqu'à | Référence pièce | Prix | Note | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Attention : La notice de montage ne fait pas partie du kit de postéquipement. Imprimer la notice actualisée sur le portail Aftersales Assistance Portal (ASAP) et la remettre au client. Mode de fonctionnement : circuit de chauffage à bypass sans chauffage du moteur Conseils de manipulation : le chauffage auxiliaire peut être commandé via le MID/BM sans élément de commande supplémentaire |
|||||||||
| Pour véhicules avec Exécution colza (RME) et Climatiseur uniquement en combinaison avec commande de climatiseur |
S201A=Non S530A=Oui |
|||||||||
| 01 | Kit de montage chauffage auxiliaire | 1 | 03/1999 | 64509405320 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| peut être également commandé par Kit de post-équip. radiotélécde T60 et/ou kit d'équipement ult., montre multifonctionel et/ou kit d'équipement ult., unité de commande ThermoCall 1.0 ou kit d'équipement ult., unité de commande ThermoCall TC1.1 |
||||||||||
| Pour véhicules avec Exécution colza (RME) et Climatiseur automatique uniquement en combinaison avec commande de climatiseur |
S201A=Non S534A=Oui |
|||||||||
| 01 | Kit de montage chauffage auxiliaire | 1 | 03/1999 | 64509405320 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| peut être également commandé par Kit de post-équip. radiotélécde T60 et/ou kit d'équipement ult., montre multifonctionel et/ou kit d'équipement ult., unité de commande ThermoCall 1.0 ou kit d'équipement ult., unité de commande ThermoCall TC1.1 |
||||||||||
| 02 | Kit de montage telecde chauffage auxil. | T60 | 1 | 03/1999 | 64509408227 | arrêté | Shop at ECS Tuning | |||
| 04 | Kit de montage unite de cde thermo-call | TC1.1/EN | 1 | 64500151210 | arrêté | Shop at ECS Tuning | ||||
| 04 | Kit de montage unite de cde thermo-call | TC2/EN | 1 | 64500410819 | arrêté | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| -- | Faisc.câble équ.ultér.,chauffage auxil. | 1 | 61120150654 | arrêté | Shop at ECS Tuning | |||||
| 04 | Kit de montage unite de cde thermo-call | TC1.1/SV | 1 | 64500151211 | arrêté | Shop at ECS Tuning | ||||
| 04 | Kit de montage unite de cde thermo-call | TC1.0/DE/EN/SV | 1 | 82300028550 | arrêté | Shop at ECS Tuning | ||||
| 04 | Kit de montage unite de cde thermo-call | TC1.1/DE | 1 | 64500149365 | arrêté | Shop at ECS Tuning | ||||
Note
- arrêté = la pièce n'est plus produite.
- +vieille matière = consigne de la vieille matière (possibilité de retourner la vieille pièce)
