Post-équipement Facelift 2000 for BMW 5 Series E39 525td (1998)
This Post-équipement Facelift 2000 technical drawing provides a detailed breakdown of the assembly for the 5 Series E39 525td. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1998.
| N° | Descriptions | Supplément | Qté | A partir de | Jusqu'à | Référence pièce | Prix | Note | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Pour cet équipement ultér. il n'y a pas des instructions d'installation. Le montage devrait être effectué seulement par le personnel spécialisé, préfériblement par un partenaire BMW. La BMW ne peut pas accepter aucune responsabilité pour des défauts et des dommages résultant du montage incorrect. |
|||||||||
| 01 | Habillage de pare-chocs apprêté avant | 1 | 09/2000 | 51117005950 | $447.15 | Shop at ECS Tuning | ||||
| 01 | Revêtement de pare-chocs avant peint | CODE - UNI/MET. | 1 | 09/2000 | 51110021320 | arrêté | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| Pour véhicules avec Lave-projecteurs |
S502A=Oui |
|||||||||
| 01 | Habillage de pare-chocs apprêté avant | 1 | 09/2000 | 51117030922 | $470.32 | Shop at ECS Tuning | ||||
| 01 | Revêtement de pare-chocs avant peint | CODE - UNI/MET. | 1 | 09/2000 | 51110017587 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| 02 | Lame de pare-chocs avg en apprêt | 1 | 09/2000 | 51117005957 | $23.80 | Shop at ECS Tuning | ||||
| 02 | Lame de pare-chocs avd en apprêt | 1 | 09/2000 | 51117005958 | $23.80 | Shop at ECS Tuning | ||||
| 02 | Lame de pare-chocs, peinte AV gauche | CODE - UNI/MET. | 1 | 09/2000 | 51110021329 | $139.50 | arrêté, +vieille matière | Shop at ECS Tuning | ||
| Indiquer code couleur à la commande | ||||||||||
| 02 | Lame de pare-chocs, peinte AV droite | CODE - UNI/MET. | 1 | 09/2000 | 51110021330 | $139.50 | arrêté, +vieille matière | Shop at ECS Tuning | ||
| Indiquer code couleur à la commande | ||||||||||
| Pour véhicules avec Chrome Line exterieur |
S346A=Oui |
|||||||||
| 02 | Lame de pare-chocs avg en apprêt | CHROM | 1 | 09/2000 | 51117005961 | $23.80 | Shop at ECS Tuning | |||
| 02 | Lame de pare-chocs avd en apprêt | CHROM | 1 | 09/2000 | 51117005962 | $23.80 | Shop at ECS Tuning | |||
| 02 | Lame de pare-chocs, peinte AV gauche | CODE - UNI/MET. | 1 | 09/2000 | 51110021331 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| 02 | Lame de pare-chocs, peinte AV droite | CODE - UNI/MET. | 1 | 09/2000 | 51110021332 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| 03 | Appui en apprêt | 1 | 09/2000 | 51117005974 | $50.07 | Shop at ECS Tuning | ||||
| 03 | Appui peint | CODE - UNI/MET. | 1 | 09/2000 | 51110021326 | $170.75 | arrêté, +vieille matière | Shop at ECS Tuning | ||
| Indiquer code couleur à la commande | ||||||||||
| 04 | Moulure protect.,aile,cche fond AV g. | 1 | 09/2000 | 51137036697 | $36.47 | Shop at ECS Tuning | ||||
| 04 | Moulure protect.,aile,cche fond AV droit | 1 | 09/2000 | 51137036698 | $36.47 | Shop at ECS Tuning | ||||
| 04 | Moulure protect.,aile,peinte AV gauche | CODE - UNI/MET. | 1 | 09/2000 | 51130022056 | $123.88 | arrêté, +vieille matière | Shop at ECS Tuning | ||
| Indiquer code couleur à la commande | ||||||||||
| 04 | Moulure protect.,aile,peinte ARR droit | CODE - UNI/MET. | 1 | 09/2000 | 51130022057 | $123.88 | arrêté, +vieille matière | Shop at ECS Tuning | ||
| Indiquer code couleur à la commande | ||||||||||
| Pour véhicules avec Chrome Line exterieur |
S346A=Oui |
|||||||||
| 04 | Moulure protect.,aile,cche fond AV g. | CHROM | 1 | 09/2000 | 51137036703 | $47.41 | Shop at ECS Tuning | |||
| 04 | Moulure protect.,aile,cche fond AV droit | CHROM | 1 | 09/2000 | 51137036704 | $47.41 | Shop at ECS Tuning | |||
| 04 | Moulure protect.,aile,peinte AV gauche | CODE - UNI/MET. | 1 | 09/2000 | 51130022062 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| 04 | Moulure protect.,aile,peinte ARR droit | CODE - UNI/MET. | 1 | 09/2000 | 51130022063 | arrêté | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| 05 | Moulure protect.,porte,cche d fond AV g. | 1 | 09/2000 | 51137036699 | $56.09 | Shop at ECS Tuning | ||||
| 05 | Moulure protect.,porte,cche d fond AV d. | 1 | 09/2000 | 51137036700 | $56.09 | Shop at ECS Tuning | ||||
| 05 | Moulure protect.,porte,peinte AV gauche | CODE - UNI/MET. | 1 | 09/2000 | 51130022058 | $197.53 | arrêté, +vieille matière | Shop at ECS Tuning | ||
| Indiquer code couleur à la commande | ||||||||||
| 05 | Moulure protect.,porte,peinte AV droite | CODE - UNI/MET. | 1 | 09/2000 | 51130022059 | $197.53 | arrêté, +vieille matière | Shop at ECS Tuning | ||
| Indiquer code couleur à la commande | ||||||||||
| Pour véhicules avec Chrome Line exterieur |
S346A=Oui |
|||||||||
| 05 | Moulure protect.,porte,cche d fond AV g. | CHROM | 1 | 09/2000 | 51137036705 | $81.88 | Shop at ECS Tuning | |||
| 05 | Moulure protect.,porte,cche d fond AV d. | CHROM | 1 | 09/2000 | 51137036706 | $81.88 | Shop at ECS Tuning | |||
| 05 | Moulure protect.,porte,peinte AV gauche | CODE - UNI/MET. | 1 | 09/2000 | 51130022064 | arrêté | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| 05 | Moulure protect.,porte,peinte AV droite | CODE - UNI/MET. | 1 | 09/2000 | 51130022065 | arrêté | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| 06 | Moulure protect.,porte,cche d fond AR g. | 1 | 09/2000 | 51137036701 | $53.28 | Shop at ECS Tuning | ||||
| 06 | Moulure protect.,porte,cche d fond AR d. | 1 | 09/2000 | 51137036702 | $53.28 | Shop at ECS Tuning | ||||
| 06 | Moulure protect.,porte,peinte AR gauche | CODE - UNI/MET. | 1 | 09/2000 | 51130022060 | $197.53 | arrêté | Shop at ECS Tuning | ||
| Indiquer code couleur à la commande | ||||||||||
| 06 | Moulure protect.,porte,peinte AR droit | CODE - UNI/MET. | 1 | 09/2000 | 51130022061 | $197.53 | arrêté | Shop at ECS Tuning | ||
| Indiquer code couleur à la commande | ||||||||||
| Pour véhicules avec Chrome Line exterieur |
S346A=Oui |
|||||||||
| 06 | Moulure protect.,porte,cche d fond AR g. | CHROM | 1 | 09/2000 | 51137036707 | $69.57 | Shop at ECS Tuning | |||
| 06 | Moulure protect.,porte,cche d fond AR d. | CHROM | 1 | 09/2000 | 51137036708 | $69.57 | Shop at ECS Tuning | |||
| 06 | Moulure protect.,porte,peinte AR gauche | CODE - UNI/MET. | 1 | 09/2000 | 51130022066 | arrêté | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| 06 | Moulure protect.,porte,peinte AR droit | CODE - UNI/MET. | 1 | 09/2000 | 51130022067 | arrêté | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| 07 | Lame de pare-chocs,couche d fond AR g. | 1 | 09/2000 | 51127005925 | $27.00 | arrêté | Shop at ECS Tuning | |||
| 07 | Lame de pare-chocs,couche d fond AR dr. | 1 | 09/2000 | 51127005926 | $27.00 | Shop at ECS Tuning | ||||
| 07 | Lame de pare-chocs, peinte AR gauche | CODE - UNI/MET. | 1 | 09/2000 | 51120021700 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| 07 | Lame de pare-chocs, peinte AR droite | CODE - UNI/MET. | 1 | 09/2000 | 51120021701 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| Pour véhicules avec Système d'aide au stationnement (PDC) |
S508A=Oui |
|||||||||
| 07 | Lame de pare-chocs,couche d fond AR g. | PDC | 1 | 09/2000 | 51127005933 | $27.00 | Shop at ECS Tuning | |||
| 07 | Lame de pare-chocs,couche d fond AR dr. | PDC | 1 | 09/2000 | 51127005934 | $27.00 | Shop at ECS Tuning | |||
| 07 | Lame de pare-chocs, peinte AR gauche | CODE - UNI/MET. | 1 | 09/2000 | 51120021703 | $100.44 | arrêté, +vieille matière | Shop at ECS Tuning | ||
| Indiquer code couleur à la commande | ||||||||||
| 07 | Lame de pare-chocs, peinte AR droite | CODE - UNI/MET. | 1 | 09/2000 | 51120021705 | $100.44 | arrêté, +vieille matière | Shop at ECS Tuning | ||
| Indiquer code couleur à la commande | ||||||||||
| Pour véhicules avec Chrome Line exterieur |
S346A=Oui |
|||||||||
| 07 | Lame de pare-chocs,couche d fond AR g. | CHROM | 1 | 09/2000 | 51127005929 | $27.00 | Shop at ECS Tuning | |||
| 07 | Lame de pare-chocs,couche d fond AR dr. | CHROM | 1 | 09/2000 | 51127005930 | $27.00 | Shop at ECS Tuning | |||
| 07 | Lame de pare-chocs, peinte AR gauche | CODE - UNI/MET. | 1 | 09/2000 | 51110021710 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| 07 | Lame de pare-chocs, peinte AR droite | CODE - UNI/MET. | 1 | 09/2000 | 51120021711 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| Pour véhicules avec Chrome Line exterieur et Système d'aide au stationnement (PDC) |
S346A=Oui S508A=Oui |
|||||||||
| 07 | Lame de pare-chocs,couche d fond AR g. | CHROM / PDC | 1 | 09/2000 | 51127005937 | $27.00 | Shop at ECS Tuning | |||
| 07 | Lame de pare-chocs,couche d fond AR dr. | CHROM / PDC | 1 | 09/2000 | 51127005938 | $27.00 | Shop at ECS Tuning | |||
| 07 | Lame de pare-chocs, peinte AR gauche | CODE - UNI/MET. | 1 | 09/2000 | 51120021707 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| 07 | Lame de pare-chocs, peinte AR droite | CODE - UNI/MET. | 1 | 09/2000 | 51120021708 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| 08 | Moulure de pare-chocs centrale en appret | 1 | 09/2000 | 51127005922 | $28.92 | Shop at ECS Tuning | ||||
| 08 | Moulure de pare-chocs centrale peinte | CODE - UNI/MET. | 1 | 09/2000 | 51120021702 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| Pour véhicules avec Système d'aide au stationnement (PDC) |
S508A=Oui |
|||||||||
| 08 | Moulure de pare-chocs centrale en appret | PDC | 1 | 09/2000 | 51127005944 | $28.92 | Shop at ECS Tuning | |||
| 08 | Moulure de pare-chocs centrale peinte | CODE - UNI/MET. | 1 | 09/2000 | 51120021706 | $103.51 | arrêté, +vieille matière | Shop at ECS Tuning | ||
| Indiquer code couleur à la commande | ||||||||||
| Pour véhicules avec Chrome Line exterieur |
S346A=Oui |
|||||||||
| 08 | Moulure de pare-chocs centrale en appret | CHROM | 1 | 09/2000 | 51127005942 | $28.92 | Shop at ECS Tuning | |||
| 08 | Moulure de pare-chocs centrale peinte | CODE - UNI/MET. | 1 | 09/2000 | 51120021712 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| Pour véhicules avec Chrome Line exterieur et Système d'aide au stationnement (PDC) |
S346A=Oui S508A=Oui |
|||||||||
| 08 | Moulure de pare-chocs centrale en appret | CHROM / PDC | 1 | 09/2000 | 51127005946 | $28.92 | Shop at ECS Tuning | |||
| 08 | Moulure de pare-chocs centrale peinte | CODE - UNI/MET. | 1 | 09/2000 | 51120021709 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| Indiquer code couleur à la commande | ||||||||||
| 09 | Grille de calandre gauche | SCHWARZ | 1 | 09/2000 | 51137005837 | $58.55 | Shop at ECS Tuning | |||
| 09 | Grille de calandre droite | SCHWARZ | 1 | 09/2000 | 51137005838 | $58.55 | Shop at ECS Tuning | |||
| Pour véhicules avec Chrome Line exterieur |
S346A=Oui |
|||||||||
| 10 | Cache gauche | CHROM | 1 | 09/2000 | 51117005971 | $25.75 | Shop at ECS Tuning | |||
| 10 | Cache droit | CHROM | 1 | 09/2000 | 51117005972 | $25.75 | Shop at ECS Tuning | |||
| 11 | Cache gauche | CHROM | 1 | 09/2000 | 51127005939 | $30.37 | Shop at ECS Tuning | |||
| 11 | Cache droit | CHROM | 1 | 09/2000 | 51127005940 | $30.37 | Shop at ECS Tuning | |||
| 12 | Cache central | CHROM | 1 | 09/2000 | 51127005947 | $41.05 | Shop at ECS Tuning | |||

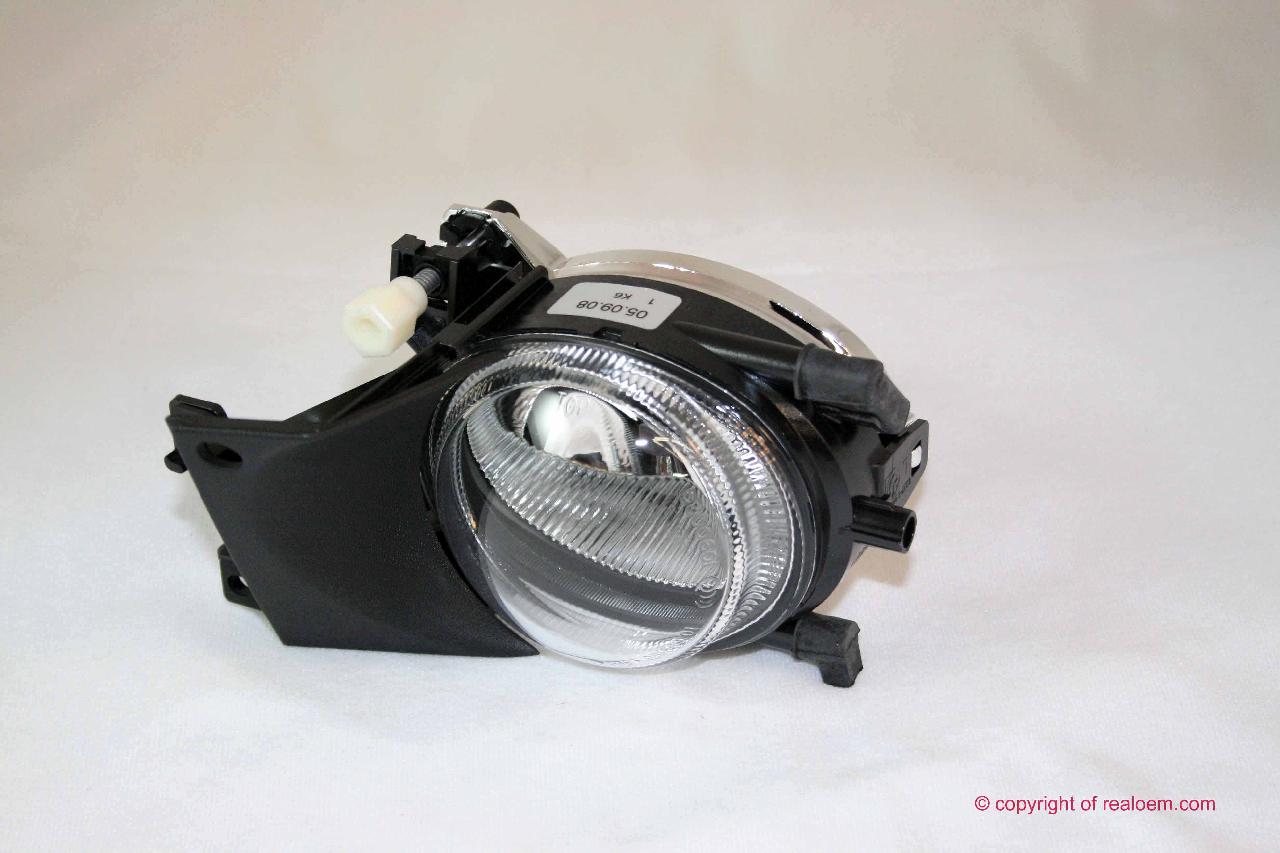

| 13 | Phare Anti-brouillard gauche | 1 | 09/2000 | 63176900221 | $121.75 | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| 13 | Phare Anti-brouillard droit | 1 | 09/2000 | 63176900222 | $121.75 | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||

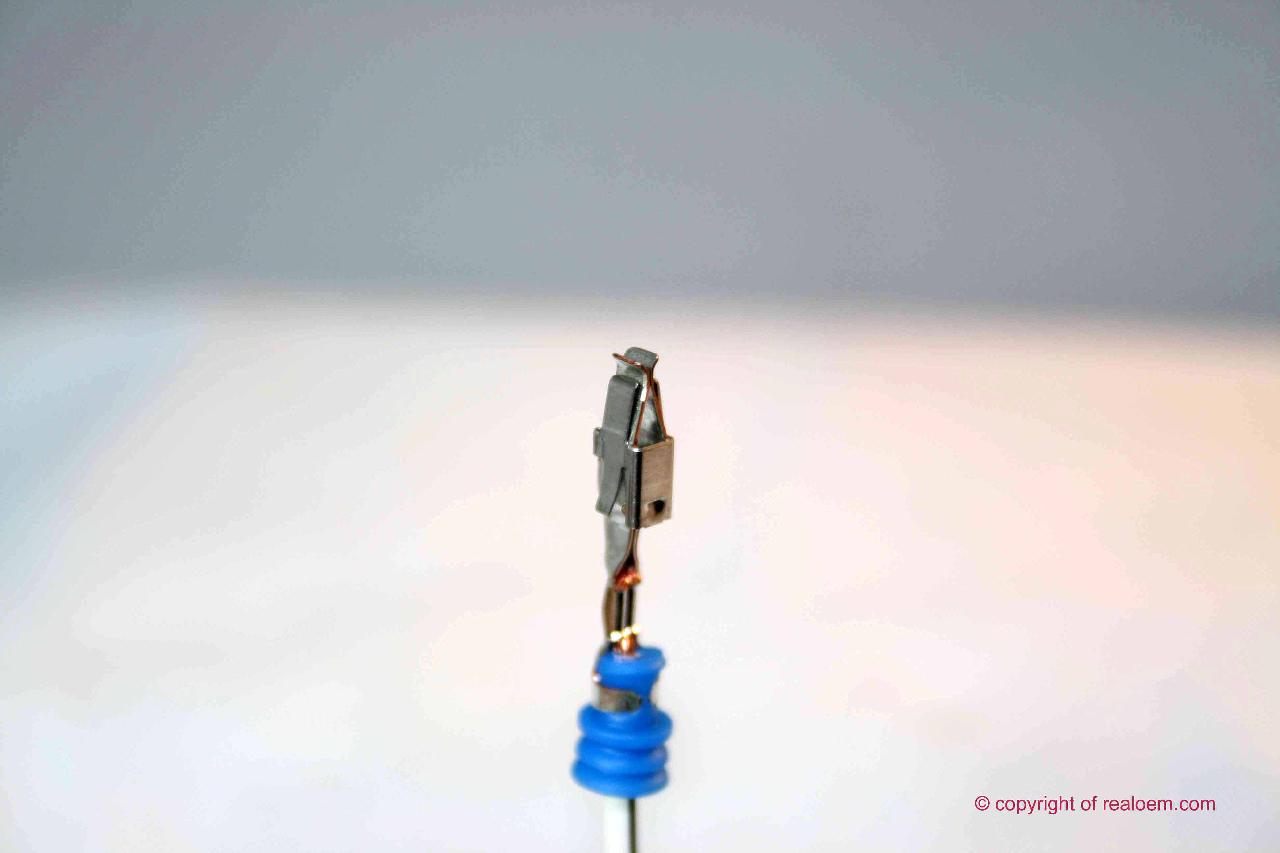

| -- | Contact à ressort plat Microtimer av.fil | 1,0 MM² | 2 | 09/2000 | 61130007272 | $2.70 | arrêté | Shop at ECS Tuning | ||
| -- | kit de rép. boîtier femelle | 2 POL. | 1 | 09/2000 | 61132360041 | Shop at ECS Tuning | ||||
Note
- arrêté = la pièce n'est plus produite.
- +vieille matière = consigne de la vieille matière (possibilité de retourner la vieille pièce)
