BMW Junior Seat I-II for BMW 5 Series E39 525td (1998)

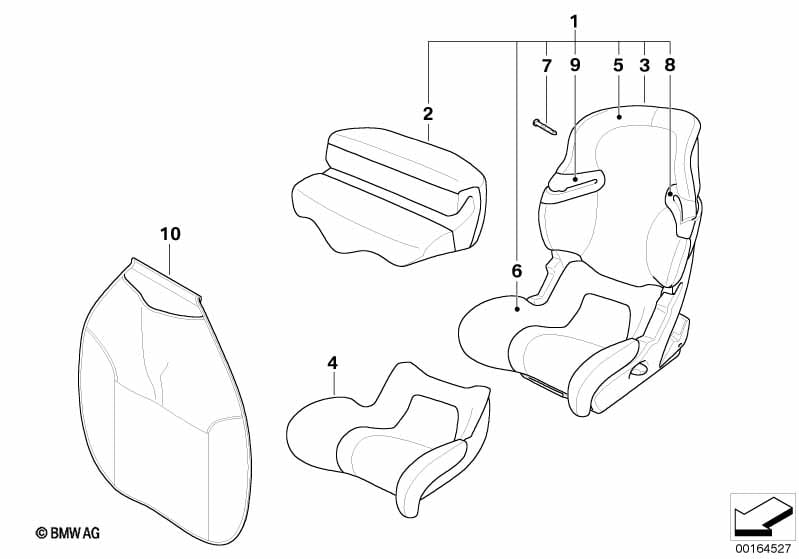

This BMW Junior Seat I-II technical drawing provides a detailed breakdown of the assembly for the 5 Series E39 525td. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1998.
| N° | Descriptions | Supplément | Qté | A partir de | Jusqu'à | Référence pièce | Prix | Note | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Homologation selon ECE-R 44.04 'universal'. Pas homologué en Australie, au Canada, aux Etats-Unis et en Corée |
||||||||||
| 01 | BMW Junior Seat I-II | STOFF GRAU-BLAU | 1 | 82222154120 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| 01 | BMW Junior Seat I-II | STOFF GRAU-ZIMT | 1 | 82222154121 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| 01 | BMW Junior Seat I-II | FORMEL 1 | 1 | 82222154122 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| 01 | BMW Junior Seat I-II | DUNKELBLAU-ZIMT | 1 | 82222154123 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| 02 | BMW Junior Seat tablette de sécurité | STOFF BLAU | 1 | 82220017039 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| 02 | BMW Junior Seat tablette de sécurité | GRAU | 1 | 82220142594 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| 02 | BMW Junior Seat tablette de sécurité | F1 / DUNKELBLAU | 1 | 82220148778 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| Homologation selon ECE-R 44.04 'universal'. Pas homologué en Australie, au Canada, aux Etats-Unis et en Corée |
||||||||||
| 03 | BMW Junior Seat II | STOFF GRAU-BLAU | 1 | 82222154124 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| 03 | BMW Junior Seat II | STOFF GRAU-ZIMT | 1 | 82222154125 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| 03 | BMW Junior Seat II | DUNKELBLAU-ZIMT | 1 | 82222154127 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| 03 | BMW Junior Seat II | FORMEL 1 | 1 | 82222154126 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| Ersatzteil ohne Bezug | ||||||||||
| 04 | Coussin de selle BMW Junior Seat | 1 | 82220404299 | arrêté, +vieille matière | Shop at ECS Tuning | |||||
| 05 | Revêtement dossier BMW Junior Seat | DUNKELBLAU-ZIMT | 1 | 82220305209 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| ne convenant qu'avec | ||||||||||
| -- | BMW Junior Seat I-II Isofix | DUNKELBLAU-ZIMT | X | 82220305206 | +vieille matière | Shop at ECS Tuning | ||||
| -- | BMW Junior Seat I-II | DUNKELBLAU-ZIMT | X | 82220305207 | +vieille matière | Shop at ECS Tuning | ||||
| -- | BMW Junior Seat II | DUNKELBLAU-ZIMT | X | 82220305208 | +vieille matière | Shop at ECS Tuning | ||||
| 05 | Revêtement dossier BMW Junior Seat | STOFF BLAU | 1 | 82220403660 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| ne convenant qu'avec | ||||||||||
| -- | BMW Junior Seat II | STOFF BLAU | X | 82220017044 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| A partir du numéro de série 00007396 | ||||||||||
| -- | BMW Junior Seat I-II | STOFF BLAU | X | 82220017059 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| A partir du numéro de série 00007396 | ||||||||||
| 05 | Revêtement dossier BMW Junior Seat | GRAU-BLAU | 1 | 82220403662 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| ne convenant qu'avec | ||||||||||
| -- | BMW Junior Seat I-II | STOFF GRAU-BLAU | X | 82220141997 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| A partir du numéro de série 00007396 | ||||||||||
| -- | BMW Junior Seat II | STOFF GRAU-BLAU | X | 82220142000 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| A partir du numéro de série 00007396 | ||||||||||
| 05 | Revêtement dossier BMW Junior Seat | GRAU-ZIMT | 1 | 82220403661 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| ne convenant qu'avec | ||||||||||
| -- | BMW Junior Seat I-II | GRAU-ZIMT | X | 82220142592 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| A partir du numéro de série 00007396 | ||||||||||
| -- | BMW Junior Seat II | GRAU-ZIMT | X | 82220142593 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| A partir du numéro de série 00007396 | ||||||||||
| 05 | Revêtement dossier BMW Junior Seat | STOFF F1 DESIGN | 1 | 82220148779 | arrêté | Shop at ECS Tuning | ||||
| ne convenant qu'avec | ||||||||||
| -- | F1 Junior Seat I-II | X | 82220148484 | arrêté, +vieille matière | Shop at ECS Tuning | |||||
| A partir du numéro de série 00007396 | ||||||||||
| -- | F1 Junior Seat II | X | 82220148486 | arrêté, +vieille matière | Shop at ECS Tuning | |||||
| A partir du numéro de série 00007396 | ||||||||||
| 05 | Revêtement dossier BMW Junior Seat | STOFF BLAU | 1 | 82220017042 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| ne convenant qu'avec | ||||||||||
| -- | BMW Junior Seat II | STOFF BLAU | X | 82220017044 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| jusqu'au numéro de série 00007395 | ||||||||||
| -- | BMW Junior Seat I-II | STOFF BLAU | X | 82220017059 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| jusqu'au numéro de série 00007395 | ||||||||||
| 05 | Revêtement dossier BMW Junior Seat | GRAU-BLAU | 1 | 82220142595 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| ne convenant qu'avec | ||||||||||
| -- | BMW Junior Seat I-II | STOFF GRAU-BLAU | X | 82220141997 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| jusqu'au numéro de série 00007395 | ||||||||||
| -- | BMW Junior Seat II | STOFF GRAU-BLAU | X | 82220142000 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| jusqu'au numéro de série 00007395 | ||||||||||
| 05 | Revêtement dossier BMW Junior Seat | GRAU-ZIMT | 1 | 82220142596 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| ne convenant qu'avec | ||||||||||
| -- | BMW Junior Seat I-II | GRAU-ZIMT | X | 82220142592 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| jusqu'au numéro de série 00007395 | ||||||||||
| -- | BMW Junior Seat II | GRAU-ZIMT | X | 82220142593 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| jusqu'au numéro de série 00007395 | ||||||||||
| 06 | Revêt.coussin d.selle BMWJuniorSeat I-II | STOFF BLAU | 1 | 82220017045 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| 06 | Revêt. coussin de selle BMW Junior Seat | GRAU-ZIMT | 1 | 82220142312 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| 06 | Revêt. coussin de selle BMW Junior Seat | GRAU-BLAU | 1 | 82220144074 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| 06 | Revêt. coussin de selle BMW Junior Seat | STOFF F1 DESIGN | 1 | 82220148780 | arrêté | Shop at ECS Tuning | ||||
| 06 | Revêt. coussin de selle BMW Junior Seat | DUNKELBLAU-ZIMT | 1 | 82220305210 | arrêté, +vieille matière | Shop at ECS Tuning | ||||
| 07 | Quicklock | 1 | 82220139315 | arrêté | Shop at ECS Tuning | |||||
| jusqu'au numéro de série 00009424 | ||||||||||
| 08 | Renvoi de ceinture gauche | 1 | 82220139316 | arrêté | Shop at ECS Tuning | |||||
| jusqu'au numéro de série 00009424 | ||||||||||
| 09 | Renvoi de ceinture droite | 1 | 82220139317 | arrêté | Shop at ECS Tuning | |||||
| jusqu'au numéro de série 00009424 | ||||||||||
| 10 | Housse de protection pour dossier | 1 | 82129408961 | arrêté | Shop at ECS Tuning | |||||
Note
- arrêté = la pièce n'est plus produite.
- +vieille matière = consigne de la vieille matière (possibilité de retourner la vieille pièce)
