Remorque pièces détachées électricité for BMW 5 Series E39 525td (1998)

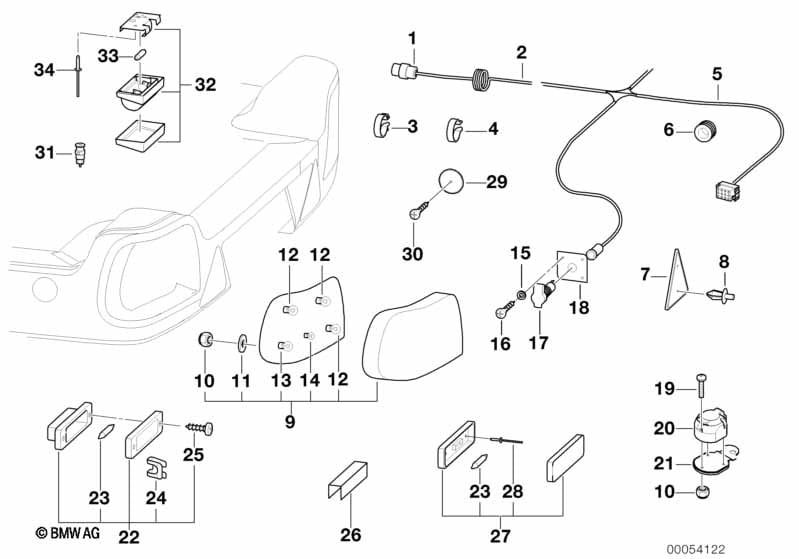

This Remorque pièces détachées électricité technical drawing provides a detailed breakdown of the assembly for the 5 Series E39 525td. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1998.

Remorque pièces détachées électricité
N° Descriptions Supplément Qté  A partir de   Jusqu'à  Référence pièce Prix Note
01 Connecteur 13 pôles 1 86190001052 $42.75 arrêté, +vieille matière Shop at ECS Tuning
02 Fasceau de câbles avant 1 86190001045 arrêté, +vieille matière Shop at ECS Tuning
03 Attache-câble X 86190001047 $1.12 arrêté Shop at ECS Tuning
04 Collier de tuyau 2 86190001063 $4.18 arrêté Shop at ECS Tuning
05 Fasceau de câbles arrière 1 86190001046 arrêté, +vieille matière Shop at ECS Tuning
06 Passe-câble 2 86199416944 arrêté Shop at ECS Tuning
07 Catadioptre triangulaire 2 86190001061 $3.50 arrêté Shop at ECS Tuning
08 Faux rivet 5X11,4 MM 4 86190001062 $0.25 arrêté Shop at ECS Tuning
09 Feu arriere gauche 1 86190001049 arrêté, +vieille matière Shop at ECS Tuning
09 Feu arriere droit 1 86190001051 arrêté, +vieille matière Shop at ECS Tuning
10 Ecrou à six pans autobloquant M5 8 09/2004 07129964603 $0.16 arrêté Shop at ECS Tuning
10 Ecrou à six pans M5-8-ZNNIV SI 8 07129904475 $0.25 Shop at ECS Tuning
11 Plaque d'appui 5,3X15X1,5 MM 8 86190001054 arrêté Shop at ECS Tuning
12 Ampoule Longlife 12V 21W 6 12/2004 63216926920 $2.38 arrêté Shop at ECS Tuning
12 Ampoule 12V 21W 6 05/2006 07509063574 $1.88 arrêté Shop at ECS Tuning
12 Ampoule P21W/12V/21W 6 63217160789 $1.96 Shop at ECS Tuning
12 Ampoule Longlife P21W/12V/21W 6 63217160790 $2.38 Shop at ECS Tuning
13 Ampoule 12V 21/5W 2 12/2004 07119978384 $3.76 arrêté Shop at ECS Tuning
13 Ampoule Longlife 12V 21/5W 2 07119905511 $4.88 Shop at ECS Tuning
13 Ampoule Longlife 12V 21/5W 2 63216922174 $3.80 arrêté Shop at ECS Tuning
13 Ampoule 12V 21/5W 2 63217160793 $3.92 Shop at ECS Tuning
14 Ampoule 12V 10W 2 07119905337 $1.96 Shop at ECS Tuning
14 Ampoule 12V 10W 2 07509063575 $1.88 arrêté Shop at ECS Tuning
15 Rondelle de protection 4 86190001073 arrêté Shop at ECS Tuning
16 Vis a tole a tete fraisee 3,5X16 MM 4 86190000763 arrêté Shop at ECS Tuning
17 Prise de courant 12V 1 86190001048 $15.75 arrêté Shop at ECS Tuning
18 Console prise de courant 12V 1 86190000758 $51.34 arrêté Shop at ECS Tuning
19 Vis à tête bombée M5X35 MM 3 86190001057 arrêté Shop at ECS Tuning
20 Support pour connecteur 13 pôles 1 86190001056 arrêté, +vieille matière Shop at ECS Tuning
21 Console prise de courant 12V 1 86190001072 arrêté, +vieille matière Shop at ECS Tuning
22 Eclairage de plaque d'immatriculation 2 86190002047 $18.75 arrêté, +vieille matière Shop at ECS Tuning
23 Ampoule 12V 5W 4 11/2004 07509063578 $1.50 arrêté Shop at ECS Tuning
23 Ampoule 12V 5W 4 63217160805 $1.58 Shop at ECS Tuning
24 Ecrou tôlé 3,5 MM 4 86190001055 $0.45 arrêté Shop at ECS Tuning
25 Vis a tole tête bombee ST3,9X22 SW 4 07119906746 $0.20 Shop at ECS Tuning
26 Profilé de bordure L=100 MM 1 86190001064 arrêté Shop at ECS Tuning
27 Feu d'encombrement 2 86190001058 $15.40 arrêté Shop at ECS Tuning
28 Faux rivet 4X12 MM 4 86190001059 arrêté Shop at ECS Tuning
29 Catadioptre latéral 4 86190001060 arrêté Shop at ECS Tuning
30 Vis a tole tête bombee ST4,8X16 SW 2 05/2006 07119907446 arrêté Shop at ECS Tuning
30 Vis à tole tête bombee combinée ST4, 8X16MM 2 51419143799 $0.22 Shop at ECS Tuning
31 Fiche ISO 4165 1 86290008957 arrêté Shop at ECS Tuning
32 Lampe intérieure 1 86290008958 arrêté, +vieille matière Shop at ECS Tuning
33 Ampoule 12V 10W 1 07509063577 $1.88 arrêté Shop at ECS Tuning
33 Ampoule 12V 10W 1 63217160912 $1.96 Shop at ECS Tuning
34 Faux rivet 4,8 X 15,5 MM 2 86199416785 $1.33 arrêté Shop at ECS Tuning
Note
  • arrêté = la pièce n'est plus produite.
  • +vieille matière = consigne de la vieille matière (possibilité de retourner la vieille pièce)
