Carter de volet de depart for BMW 2500-3.3Li 3.0Si

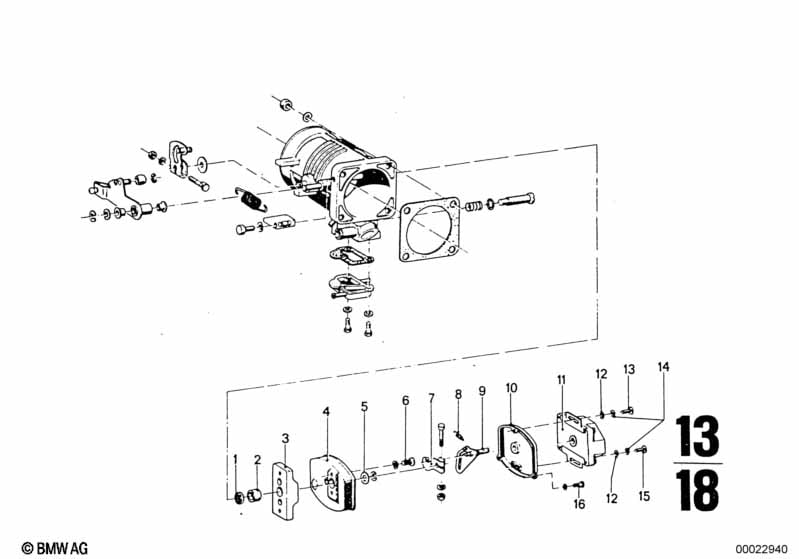

This Carter de volet de depart technical drawing provides a detailed breakdown of the assembly for the 2500-3.3Li 3.0Si. It includes part names, part numbers and all associated mounting hardware.

Carter de volet de depart
N° Descriptions Supplément Qté  A partir de   Jusqu'à  Référence pièce Prix Note
01 Anneau d'étanchéité 2 13541257265 arrêté Shop at ECS Tuning
02 Anneau entretoise 1 09/1973 02/1977 13541260559 arrêté Shop at ECS Tuning
03 Bride 1 09/1973 02/1977 13541260557 arrêté Shop at ECS Tuning
04 Boîtier 1 09/1971 02/1977 13541257061 arrêté Shop at ECS Tuning
05 Rondelle entretoise 19X8X0,1 X 09/1971 02/1977 13541256344 arrêté Shop at ECS Tuning
05 Rondelle entretoise 19X8X1,0 X 09/1971 02/1977 13541256347 arrêté Shop at ECS Tuning
05 Rondelle entretoise 18X8X0,2 X 09/1971 02/1977 13541312414 $1.77 arrêté Shop at ECS Tuning
05 Rondelle entretoise 18X8X0,5 X 09/1971 02/1977 13541312415 $1.12 arrêté Shop at ECS Tuning
05 Rondelle entretoise 19X8X0,1 X 09/1973 02/1977 13541256344 arrêté Shop at ECS Tuning
05 Rondelle entretoise 13,5X8X0,5 X 09/1973 02/1977 13541256351 arrêté Shop at ECS Tuning
05 Rondelle entretoise 18X8X0,2 X 09/1973 02/1977 13541312414 $1.77 arrêté Shop at ECS Tuning
05 Rondelle entretoise 13,5X8X1,5 X 09/1973 02/1977 13541312434 $4.12 arrêté Shop at ECS Tuning
06 Vis à tête bombée M5X10 2 07119907639 $0.40 Shop at ECS Tuning
06 Vis à tête bombée M5X16 1 09/1971 02/1977 07119906415 $0.16 Shop at ECS Tuning
06 Vis à tête bombée M5X12-ZN 2 09/1971 02/1977 07119907627 $0.43 Shop at ECS Tuning
07 Levier 1 09/1971 02/1977 13541257954 arrêté Shop at ECS Tuning
08 Ressort de traction 1 09/1971 02/1977 13541257958 arrêté Shop at ECS Tuning
09 Levier 1 09/1971 02/1977 13541257956 $28.28 arrêté Shop at ECS Tuning
10 Couvercle 1 09/1971 02/1977 13541257074 arrêté Shop at ECS Tuning
11 Papillon interrupteur 1 09/1971 02/1977 13631358436 $161.91 arrêté Shop at ECS Tuning
11 Papillon interrupteur 1 09/1973 02/1977 13631358473 $52.36 Shop at ECS Tuning
12 Rondelle 9X4,3X0,8-200HV 2 07119904205 $0.07 Shop at ECS Tuning
13 Vis à tête bombée M4X25 1 09/1971 02/1977 07119907685 $1.18 Shop at ECS Tuning
14 Rondelle elastique B4 2 09/1971 02/1977 07119932033 $0.09 Shop at ECS Tuning
15 Vis à tête bombée M4X12 2 07119900692 $1.80 Shop at ECS Tuning
16 Vis à tête bombée M5X20 2 09/1971 02/1977 07119906853 $0.40 Shop at ECS Tuning
Note
  • arrêté = la pièce n'est plus produite.
