Carburateur for BMW R 25 -56 R25

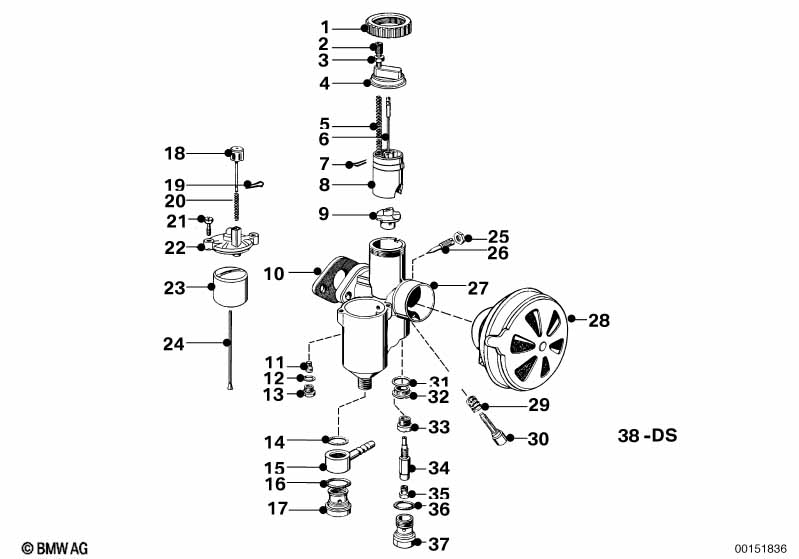

This Carburateur technical drawing provides a detailed breakdown of the assembly for the R 25 -56 R25. It includes part names, part numbers and all associated mounting hardware.
| N° | Descriptions | Supplément | Qté | A partir de | Jusqu'à | Référence pièce | Prix | Note | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 02 | Vis de reglage | 1 | 13110039178 | $2.74 | arrêté | Shop at ECS Tuning | ||||
| 03 | Ecrou à six pans | 1 | 32731236644 | $3.28 | Shop at ECS Tuning | |||||
| 05 | Ressort de vanne | 1 | 13110039169 | $0.36 | arrêté | Shop at ECS Tuning | ||||
| 06 | Aiguille de gicleur | 1 | 13110039172 | arrêté | Shop at ECS Tuning | |||||
| 07 | Etrier | 1 | 13110039175 | arrêté | Shop at ECS Tuning | |||||
| 08 | BMW Classic | 1 | 13110039119 | arrêté | Shop at ECS Tuning | |||||
| 10 | Joint | 1 | 13110042146 | $10.10 | arrêté | Shop at ECS Tuning | ||||
| 12 | Joint | 1 | 13110042126 | arrêté | Shop at ECS Tuning | |||||
| 13 | Vis bouchon | 1 | 13110039196 | $1.90 | arrêté | Shop at ECS Tuning | ||||
| 17 | Vis | 1 | 13110039192 | arrêté | Shop at ECS Tuning | |||||
| 18 | Poussoir de carburateur | 1 | 13110039161 | $2.90 | Shop at ECS Tuning | |||||
| 19 | Goupille | 1 | 13110039165 | $0.58 | arrêté | Shop at ECS Tuning | ||||
| 20 | Ressort de pression | 1 | 13110039164 | $0.36 | arrêté | Shop at ECS Tuning | ||||
| 21 | Vis | 2 | 13110039156 | $0.94 | arrêté | Shop at ECS Tuning | ||||
| 22 | Couvercle de carter | 1 | 13110039158 | $11.50 | arrêté | Shop at ECS Tuning | ||||
| 11 g | ||||||||||
| 23 | Flotteur | 1 | 13110039186 | $26.40 | arrêté | Shop at ECS Tuning | ||||
| 24 | Aiguille de flotteur | 1 | 13110039188 | arrêté | Shop at ECS Tuning | |||||
| 25 | Ecrou | 1 | 13110039184 | $0.91 | arrêté | Shop at ECS Tuning | ||||
| 26 | Vis | 1 | 13110039180 | $1.76 | arrêté | Shop at ECS Tuning | ||||
| 29 | Ressort | 1 | 13110039170 | arrêté | Shop at ECS Tuning | |||||
| 31 | Joint | 1 | 13110042134 | $0.49 | Shop at ECS Tuning | |||||
| 32 | Vis bouchon | 1 | 13110039198 | $3.85 | arrêté | Shop at ECS Tuning | ||||
| 34 | Buse | 1208 | 1 | 13110039123 | arrêté | Shop at ECS Tuning | ||||
| 36 | Joint | 1 | 13110042130 | $0.30 | arrêté | Shop at ECS Tuning | ||||
| 37 | Vis bouchon | 1 | 13110039197 | $7.14 | arrêté | Shop at ECS Tuning | ||||
| 38 | Pochette joints carburateur | 1 | 13115590037 | Shop at ECS Tuning | ||||||
Note
- arrêté = la pièce n'est plus produite.
Frequently Asked Questions
- What assembly is shown in the BMW R 25 -56 R25 Carburateur?
- This technical diagram illustrates the Carburateur within the Préparation et régulation du mélange group for the R 25 -56 R25. It provides a detailed exploded view of the components, identifying key parts such as the Vis de reglage (Part #13110039178).
- Which models use the hardware listed in this Carburateur?
- The hardware and components featured in the Carburateur are specific to the R 25 -56 R25. These technical specifications ensure that parts like the Vis de reglage (13110039178) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Carburateur assembly?
- Each item in the Carburateur corresponds to the numbered list below the illustration. For the R 25 -56 R25, you can identify the Vis de reglage by locating its position on the schematic, which then links to the official BMW part number 13110039178 for the Préparation et régulation du mélange section.
