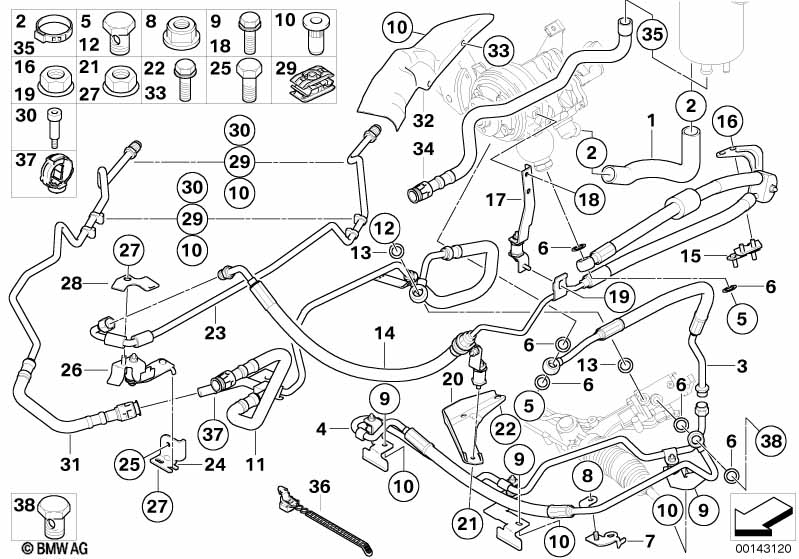

Direct.hydraul./tuyau d'huile/dyn.drive for BMW 5 Series E60 530d (2006)
This Direct.hydraul./tuyau d'huile/dyn.drive technical drawing provides a detailed breakdown of the assembly for the 5 Series E60 530d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2006.
| N° | Descriptions | Supplément | Qté | A partir de | Jusqu'à | Référence pièce | Prix | Note | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 01 | Tuyau d'aspiration Dynamic Drive | 1 | 32416850096 | Shop at ECS Tuning | ||||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 01 | Tuyau d'aspiration Dynamic Drive | 1 | 32416850096 | Shop at ECS Tuning | ||||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 02 | Collier de serrage | D= 25MM | 2 | 32416763470 | $1.27 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 02 | Collier de serrage | D= 25MM | 2 | 32416763470 | $1.27 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 03 | Tuyau de dilatation | I | 1 | 32416761494 | +vieille matière | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 03 | Tuyau de dilatation | I | 1 | 32416761494 | +vieille matière | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 04 | Tuyau de dilatation | II | 1 | 32416761495 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 04 | Tuyau de dilatation | II | 1 | 32416761495 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 05 | Vis creuse | M14X1,5X26 | 2 | 32416852469 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 05 | Vis creuse | M14X1,5X26 | 2 | 32416852469 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 06 | Anneau d'étanchéité | A14X20-CUSN | 6 | 32411093596 | $0.31 | Shop at ECS Tuning | ||||
| 06 | Anneau d'étanchéité | A14X18-CUSN | 6 | 07119906464 | $0.25 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 06 | Anneau d'étanchéité | A14X20-CUSN | 6 | 32411093596 | $0.31 | Shop at ECS Tuning | ||||
| 06 | Anneau d'étanchéité | A14X18-CUSN | 6 | 07119906464 | $0.25 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 07 | Gousset, console | 1 | 32416761541 | $4.62 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 07 | Gousset, console | 1 | 32416761541 | $4.62 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 08 | Ecrou six pans avec plaque | M6-8-ZNNIV SI | 1 | 07/2007 | 07119905544 | $0.64 | Shop at ECS Tuning | |||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 08 | Ecrou six pans avec plaque | M6-8-ZNNIV SI | 1 | 07/2007 | 07119905544 | $0.64 | Shop at ECS Tuning | |||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 09 | Vis six pans avec rondelle | M6X20 | 3 | 07/2007 | 07119904527 | $0.44 | Shop at ECS Tuning | |||
| 09 | Vis six pans avec rondelle | M6X20-U1-ZNS3 | 3 | 07119903849 | $1.05 | arrêté | Shop at ECS Tuning | |||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 09 | Vis six pans avec rondelle | M6X20 | 3 | 07/2007 | 07119904527 | $0.44 | Shop at ECS Tuning | |||
| 09 | Vis six pans avec rondelle | M6X20-U1-ZNS3 | 3 | 07119903849 | $1.05 | arrêté | Shop at ECS Tuning | |||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 10 | Ecrou faux rivet à tête plate | M6 | X | 03/2007 | 07146989330 | $1.25 | Shop at ECS Tuning | |||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 10 | Ecrou faux rivet à tête plate | M6 | X | 03/2007 | 07146989330 | $1.25 | Shop at ECS Tuning | |||
| 11 | Tuyau de retour | 1 | 32416766146 | +vieille matière | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 11 | Tuyau de retour | 1 | 32416766144 | +vieille matière | Shop at ECS Tuning | |||||
| 12 | Vis creuse | M16X28 | 1 | 32416852470 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 12 | Vis creuse | M16X28 | 1 | 32416852470 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 13 | Anneau d'étanchéité | A16X22-CUSN | 2 | 32411093597 | $0.27 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 13 | Anneau d'étanchéité | A16X22-CUSN | 2 | 32411093597 | $0.27 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 14 | Tuyau de dilatation Dynamic Drive | I | 1 | 32416783560 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 14 | Tuyau de dilatation Dynamic Drive | I | 1 | 32416783560 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 15 | Support pour carter d'huile AR | 1 | 32416767489 | Shop at ECS Tuning | ||||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 15 | Support pour carter d'huile AR | 1 | 32416767489 | Shop at ECS Tuning | ||||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 16 | Ecrou six pans avec plaque | M6-8-ZNNIV SI | 2 | 07119905949 | $0.24 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 16 | Ecrou six pans avec plaque | M6-8-ZNNIV SI | 2 | 07119905949 | $0.24 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 17 | Supp. ppe direct. ass./flexible extens. | 1 | 32416781773 | Shop at ECS Tuning | ||||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 17 | Supp. ppe direct. ass./flexible extens. | 1 | 32416781773 | Shop at ECS Tuning | ||||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 18 | Vis six pans avec rondelle | M6X16-U1-8.8 | 2 | 07119904524 | $0.25 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 18 | Vis six pans avec rondelle | M6X16-U1-8.8 | 2 | 07119904524 | $0.25 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 19 | Ecrou six pans avec plaque | M6-8-ZNNIV SI | 1 | 07119905949 | $0.24 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 19 | Ecrou six pans avec plaque | M6-8-ZNNIV SI | 1 | 07119905949 | $0.24 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 20 | Support pour carter d'huile AV | 1 | 32416760511 | Shop at ECS Tuning | ||||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 20 | Support pour carter d'huile AV | 1 | 32416760511 | Shop at ECS Tuning | ||||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 21 | Ecrou six pans avec plaque | M6-8-ZNNIV SI | 1 | 07119905949 | $0.24 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 21 | Ecrou six pans avec plaque | M6-8-ZNNIV SI | 1 | 07119905949 | $0.24 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 22 | Vis six pans avec rondelle | M8X20-U1-8.8 | 2 | 07119904992 | $0.55 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 22 | Vis six pans avec rondelle | M8X20-U1-8.8 | 2 | 07119904992 | $0.55 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 23 | Tuyau de dilatation Dynamic Drive | II | 1 | 32416767893 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 23 | Tuyau de dilatation Dynamic Drive | II | 1 | 32416767893 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 24 | Support p tuyaux de dilatation | 1 | 32416761521 | $2.24 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 24 | Support p tuyaux de dilatation | 1 | 32416761521 | $2.24 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 25 | Vis six pans | M6X18MM | 1 | 32416782036 | $0.48 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 25 | Vis six pans | M6X18MM | 1 | 32416782036 | $0.48 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 26 | Support avec silentbloc | 1 | 09/2004 | 32416779944 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 26 | Support avec silentbloc | 1 | 09/2004 | 32416779944 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 27 | Ecrou six pans avec plaque | M6-8-ZNNIV SI | 2 | 07119905949 | $0.24 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 27 | Ecrou six pans avec plaque | M6-8-ZNNIV SI | 2 | 07119905949 | $0.24 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 28 | Couvercle p. support à palier élastique | 1 | 09/2004 | 32416768532 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 28 | Couvercle p. support à palier élastique | 1 | 09/2004 | 32416768532 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 29 | Support de tuyau | 2 | 32416756132 | $12.23 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 29 | Support de tuyau | 2 | 32416756132 | $12.23 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 30 | Vis à collet | M6 | 2 | 32416781748 | $1.32 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 30 | Vis à collet | M6 | 2 | 32416781748 | $1.32 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 31 | Tuyau de retour Dynamic Drive | 1 | 32416761503 | +vieille matière | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 31 | Tuyau de retour Dynamic Drive | 1 | 32416761503 | +vieille matière | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 32 | Tôle pare-chaleur | 1 | 07/2005 | 32416769289 | $24.00 | arrêté | Shop at ECS Tuning | |||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 32 | Tôle pare-chaleur | 1 | 07/2005 | 32416769289 | $24.00 | arrêté | Shop at ECS Tuning | |||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 33 | Vis six pans avec rondelle | M6X20 | 3 | 07/2007 | 07119904527 | $0.44 | Shop at ECS Tuning | |||
| 33 | Vis six pans avec rondelle | M6X20-U1-ZNS3 | 3 | 07119903849 | $1.05 | arrêté | Shop at ECS Tuning | |||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 33 | Vis six pans avec rondelle | M6X20 | 3 | 07/2007 | 07119904527 | $0.44 | Shop at ECS Tuning | |||
| 33 | Vis six pans avec rondelle | M6X20-U1-ZNS3 | 3 | 07119903849 | $1.05 | arrêté | Shop at ECS Tuning | |||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 34 | Conduite de retour du réservoir | 1 | 32416761499 | +vieille matière | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 34 | Conduite de retour du réservoir | 1 | 32416761499 | +vieille matière | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 35 | Collier de serrage | 1 | 32416751127 | $1.12 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 35 | Collier de serrage | 1 | 32416751127 | $1.12 | Shop at ECS Tuning | |||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Oui S229A=Oui |
|||||||||
| 37 | Support de tuyau | 1 | 11/2003 | 32416767170 | $0.62 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive |
S217A=Non S229A=Oui |
|||||||||
| 37 | Support de tuyau | 1 | 11/2003 | 32416767170 | $0.62 | Shop at ECS Tuning | ||||
| Pour véhicules avec Direction active et Dynamic Drive Tenir compte du Manuel de réparation |
S217A=Oui S229A=Oui |
|||||||||
| 38 | Vis creuse avec clapet antiretour | M14X1,5X27,4 | 1 | 10/2004 | 32416781261 | $10.02 | Shop at ECS Tuning | |||
| Pour véhicules avec Direction active et Dynamic Drive Tenir compte du Manuel de réparation |
S217A=Non S229A=Oui |
|||||||||
| 38 | Vis creuse avec clapet antiretour | M14X1,5X27,4 | 1 | 10/2004 | 32416781261 | $10.02 | Shop at ECS Tuning | |||
Note
- +vieille matière = consigne de la vieille matière (possibilité de retourner la vieille pièce)
- arrêté = la pièce n'est plus produite.
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E60 530d Direct.hydraul./tuyau d'huile/dyn.drive?
- This technical diagram illustrates the Direct.hydraul./tuyau d'huile/dyn.drive within the Direction group for the 5 Series E60 530d produced during 2006. It provides a detailed exploded view of the components, identifying key parts such as the Tuyau d'aspiration Dynamic Drive (Part #32416850096).
- Which models use the hardware listed in this Direct.hydraul./tuyau d'huile/dyn.drive?
- The hardware and components featured in the Direct.hydraul./tuyau d'huile/dyn.drive are specific to the 5 Series E60 530d produced during 2006. These technical specifications ensure that parts like the Tuyau d'aspiration Dynamic Drive (32416850096) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Direct.hydraul./tuyau d'huile/dyn.drive assembly?
- Each item in the Direct.hydraul./tuyau d'huile/dyn.drive corresponds to the numbered list below the illustration. For the 5 Series E60 530d, you can identify the Tuyau d'aspiration Dynamic Drive by locating its position on the schematic, which then links to the official BMW part number 32416850096 for the Direction section.
