Pont arriere-piece diff. for BMW 1500-2000CS 1800 (1968)

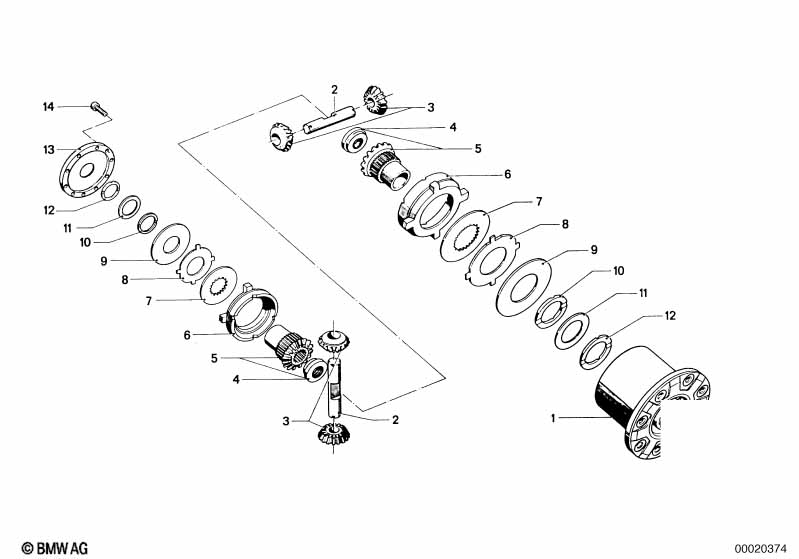

This Pont arriere-piece diff. technical drawing provides a detailed breakdown of the assembly for the 1500-2000CS 1800. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1968.
| N° | Descriptions | Supplément | Qté | A partir de | Jusqu'à | Référence pièce | Prix | Note | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Carter de différentiel | 1 | 33141203875 | arrêté | Shop at ECS Tuning | |||||
| uniquement en combinaison avec | ||||||||||
| -- | ES-Nécessaire de blocage de différentiel | 25 % | 1 | 33141202859 | arrêté | Shop at ECS Tuning | ||||
| 02 | Axe de différentiel | 2 | 33141203801 | arrêté | Shop at ECS Tuning | |||||
| uniquement en combinaison avec | ||||||||||
| -- | ES-Nécessaire de blocage de différentiel | 25 % | 2 | 33141202859 | arrêté | Shop at ECS Tuning | ||||
| 03 | Pignon conique de différentiel | 4 | 33141201948 | arrêté | Shop at ECS Tuning | |||||
| uniquement en combinaison avec | ||||||||||
| -- | ES-Nécessaire de blocage de différentiel | 25 % | 4 | 33141202859 | arrêté | Shop at ECS Tuning | ||||
| 04 | Rondelle filetee | 2 | 33141203880 | arrêté | Shop at ECS Tuning | |||||
| uniquement en combinaison avec | ||||||||||
| -- | ES-Nécessaire de blocage de différentiel | 25 % | 2 | 33141202859 | arrêté | Shop at ECS Tuning | ||||
| 05 | Pignon de l'ess.arriere | 2 | 33141203879 | arrêté | Shop at ECS Tuning | |||||
| uniquement en combinaison avec | ||||||||||
| -- | ES-Nécessaire de blocage de différentiel | 25 % | 2 | 33141202859 | arrêté | Shop at ECS Tuning | ||||
| 06 | Bague de butée | 2 | 33141203878 | arrêté | Shop at ECS Tuning | |||||
| uniquement en combinaison avec | ||||||||||
| -- | ES-Nécessaire de blocage de différentiel | 25 % | 2 | 33141202859 | arrêté | Shop at ECS Tuning | ||||
| 07 | Disque intérieur | 2 | 33141210626 | $53.61 | Shop at ECS Tuning | |||||
| uniquement en combinaison avec | ||||||||||
| -- | ES-Nécessaire de blocage de différentiel | 25 % | 2 | 33141202859 | arrêté | Shop at ECS Tuning | ||||
| 08 | Lamelle extérieure | 1,90MM | X | 33141203795 | arrêté | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| 08 | Lamelle extérieure | 2,00MM | X | 33141203796 | arrêté | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| 08 | Lamelle extérieure | 2,10MM | X | 33141203797 | arrêté | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| -- | ES-Nécessaire de blocage de différentiel | 25 % | X | 33141202859 | arrêté | Shop at ECS Tuning | ||||
| 09 | Ressort à disques | X | 33141204367 | arrêté | Shop at ECS Tuning | |||||
| uniquement en combinaison avec | ||||||||||
| -- | ES-Nécessaire de blocage de différentiel | 25 % | X | 33141202859 | arrêté | Shop at ECS Tuning | ||||
| 10 | Rondelle | 2,20MM | X | 33141201931 | arrêté | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| 10 | Rondelle | 2,15MM | X | 33141201932 | arrêté | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| 10 | Rondelle | 2,10MM | X | 33141201933 | arrêté | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| 10 | Rondelle | 2,05MM | X | 33141201934 | arrêté | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| 10 | Rondelle | 2,00MM | X | 33141201935 | arrêté | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| 10 | Rondelle | 1,95MM | X | 33141201936 | arrêté | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| 10 | Rondelle | 1,90MM | X | 33141201937 | arrêté | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| 10 | Rondelle | 1,85MM | X | 33141201938 | arrêté | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| 10 | Rondelle | 1,80MM | X | 33141201939 | arrêté | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| -- | ES-Nécessaire de blocage de différentiel | 25 % | X | 33141202859 | arrêté | Shop at ECS Tuning | ||||
| 12 | Rondelle | 1,80MM | 2 | 33141203876 | arrêté | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| -- | ES-Nécessaire de blocage de différentiel | 25 % | 2 | 33141202859 | arrêté | Shop at ECS Tuning | ||||
| 13 | Couvercle de carter | 1 | 33141203877 | arrêté | Shop at ECS Tuning | |||||
| uniquement en combinaison avec | ||||||||||
| -- | ES-Nécessaire de blocage de différentiel | 25 % | 1 | 33141202859 | arrêté | Shop at ECS Tuning | ||||
| 14 | Vis cylindrique | M8X16 UFK | 8 | 33147740005 | $2.24 | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| -- | ES-Nécessaire de blocage de différentiel | 25 % | 8 | 33141202859 | arrêté | Shop at ECS Tuning | ||||
Note
- arrêté = la pièce n'est plus produite.
