What assembly is shown in the BMW 1500-2000CS 1800tiPorte AV-Charnière/Frein de porte?

This technical diagram illustrates the Porte AV-Charnière/Frein de porte within the Tôlerie - Carrosserie group for the 1500-2000CS 1800ti produced during 1966. It provides a detailed exploded view of the components, identifying key parts such as the Serrure avant gauche (Part #51216742107).

Which models use the hardware listed in this Porte AV-Charnière/Frein de porte?

The hardware and components featured in the Porte AV-Charnière/Frein de porte are specific to the 1500-2000CS 1800ti produced during 1966. These technical specifications ensure that parts like the Serrure avant gauche (51216742107) are correctly matched to the vehicle's structural and mechanical requirements.

How do I find specific parts within the Porte AV-Charnière/Frein de porte assembly?

Each item in the Porte AV-Charnière/Frein de porte corresponds to the numbered list below the illustration. For the 1500-2000CS 1800ti, you can identify the Serrure avant gauche by locating its position on the schematic, which then links to the official BMW part number 51216742107 for the Tôlerie - Carrosserie section.

Porte AV-Charnière/Frein de porte for BMW 1500-2000CS 1800ti (1966)

Sign In
Sign Out
Account

Donate Go Ad Free

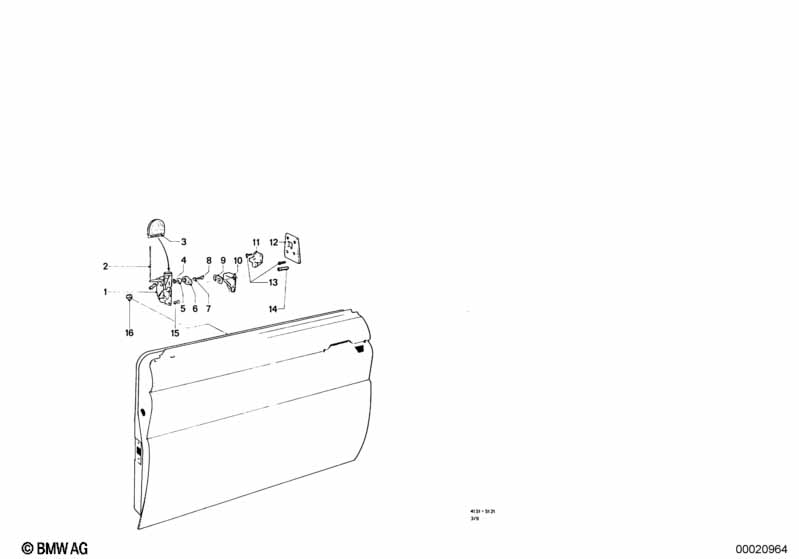

This Porte AV-Charnière/Frein de porte technical drawing provides a detailed breakdown of the assembly for the 1500-2000CS 1800ti. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1966.

N°	Descriptions	Supplément	Qté	A partir de	Jusqu'à	Référence pièce	Prix	Note
01	Serrure avant gauche		1	02/1962	12/1968	51216742107		arrêté	Shop at ECS Tuning
02	Tringle de commande		1			51216642050		arrêté	Shop at ECS Tuning
	ne convenant qu'avec
--	Serrure avant gauche		X			51216742107		arrêté	Shop at ECS Tuning
02	Tringle de commande		1			51216642051		arrêté	Shop at ECS Tuning
	ne convenant qu'avec
--	Serrure avant droite		X			51216742108	$71.15	arrêté	Shop at ECS Tuning
03	Tampon		2	09/1963	01/1972	51211809735	$1.36		Shop at ECS Tuning
	ne convenant qu'avec
--	Serrure à pêne pivotant gauche		X	09/1963	01/1972	51211802539		arrêté	Shop at ECS Tuning
--	Serrure à pêne pivotant droite	LHD	X	09/1963	01/1972	51211802540		arrêté	Shop at ECS Tuning
--	Serrure à pêne pivotant droite	RHD	X	09/1963	01/1972	51211802544		arrêté	Shop at ECS Tuning
04	Rouleau		2	02/1962	12/1968	51216642021		arrêté	Shop at ECS Tuning
	ne convenant qu'avec
--	Serrure avant gauche		X	02/1962	12/1968	51216742107		arrêté	Shop at ECS Tuning
05	Douille		2	09/1963	01/1972	51211823488	$1.38		Shop at ECS Tuning
	ne convenant qu'avec
--	Serrure à pêne pivotant gauche		X	09/1963	01/1972	51211802539		arrêté	Shop at ECS Tuning
--	Serrure à pêne pivotant droite	LHD	X	09/1963	01/1972	51211802540		arrêté	Shop at ECS Tuning
--	Serrure à pêne pivotant droite	RHD	X	09/1963	01/1972	51211802544		arrêté	Shop at ECS Tuning
05	Rouleau		2	02/1962	12/1968	51216642021		arrêté	Shop at ECS Tuning
	ne convenant qu'avec
--	Serrure avant gauche		X	02/1962	12/1968	51216742107		arrêté	Shop at ECS Tuning
--	Serrure avant droite		X	02/1962	12/1968	51216742108	$71.15	arrêté	Shop at ECS Tuning
06	Tampon		2	09/1963	01/1972	51211823487	$6.36		Shop at ECS Tuning
	ne convenant qu'avec
--	Serrure à pêne pivotant gauche		X	09/1963	01/1972	51211802539		arrêté	Shop at ECS Tuning
--	Serrure à pêne pivotant droite	LHD	X	09/1963	01/1972	51211802540		arrêté	Shop at ECS Tuning
--	Serrure à pêne pivotant droite	RHD	X	09/1963	01/1972	51211802544		arrêté	Shop at ECS Tuning
06	Butoir caoutchouc		1	02/1962	12/1968	51216642011		arrêté	Shop at ECS Tuning
	ne convenant qu'avec
--	Serrure à pêne pivotant droite	LHD	X	02/1962	12/1968	51211802540		arrêté	Shop at ECS Tuning
--	Serrure à pêne pivotant droite	RHD	X	02/1962	12/1968	51211802544		arrêté	Shop at ECS Tuning
06	Butoir caoutchouc		2	02/1962	12/1968	51216642010	$3.94	arrêté	Shop at ECS Tuning
	ne convenant qu'avec
--	Serrure avant gauche		X	02/1962	12/1968	51216742107		arrêté	Shop at ECS Tuning
--	Serrure avant droite		X	02/1962	12/1968	51216742108	$71.15	arrêté	Shop at ECS Tuning
07	Douille		4	02/1962	12/1968	51216642022	$1.13	arrêté	Shop at ECS Tuning
	ne convenant qu'avec
--	Serrure avant gauche		X	02/1962	12/1968	51216742107		arrêté	Shop at ECS Tuning
--	Serrure avant droite		X	02/1962	12/1968	51216742108	$71.15	arrêté	Shop at ECS Tuning
10	Gache de serrure gauche		1	02/1962	12/1968	51211852263	$37.49		Shop at ECS Tuning
	ne convenant qu'avec
--	Serrure à pêne pivotant gauche		X	02/1962	12/1968	51211802539		arrêté	Shop at ECS Tuning
10	Gache de serrure droit		1	02/1962	12/1968	51211852264	$37.49		Shop at ECS Tuning
	ne convenant qu'avec
--	Serrure à pêne pivotant droite	LHD	X	02/1962	12/1968	51211802540		arrêté	Shop at ECS Tuning
--	Serrure à pêne pivotant droite	RHD	X	02/1962	12/1968	51211802544		arrêté	Shop at ECS Tuning
11	Gache de serrure gauche		1	09/1963	01/1972	51216742124	$36.95		Shop at ECS Tuning
	ne convenant qu'avec
--	Serrure avant gauche		X	09/1963	01/1972	51216742107		arrêté	Shop at ECS Tuning
11	Gache de serrure droit		1	09/1963	01/1972	51216742125	$36.95	arrêté	Shop at ECS Tuning
	ne convenant qu'avec
--	Serrure avant droite		X	09/1963	01/1972	51216742108	$71.15	arrêté	Shop at ECS Tuning
12	Plaque filetee droite		2	09/1963	01/1972	51211851494	$4.06		Shop at ECS Tuning
12	Plaque filetee		2	09/1963	01/1972	51211823223		arrêté	Shop at ECS Tuning
	ne convenant qu'avec
--	Serrure à pêne pivotant gauche		X	09/1963	01/1972	51211802539		arrêté	Shop at ECS Tuning
--	Serrure à pêne pivotant droite	LHD	X	09/1963	01/1972	51211802540		arrêté	Shop at ECS Tuning
--	Serrure à pêne pivotant droite	RHD	X	09/1963	01/1972	51211802544		arrêté	Shop at ECS Tuning
14	Jeu vis a tete noyee 25	M8X35	2	09/1963	01/1972	07509063233		arrêté	Shop at ECS Tuning
	ne convenant qu'avec
--	Serrure à pêne pivotant gauche		X	09/1963	01/1972	51211802539		arrêté	Shop at ECS Tuning
--	Serrure à pêne pivotant droite	LHD	X	09/1963	01/1972	51211802540		arrêté	Shop at ECS Tuning
--	Serrure à pêne pivotant droite	RHD	X	09/1963	01/1972	51211802544		arrêté	Shop at ECS Tuning
15	Jeu vis tete fraisee et bombee 25	M6X12	4			07509063235		arrêté	Shop at ECS Tuning
15	Vis à tête noyée	M6X16-8.8-ZNS3	4	09/1963	01/1972	07119904304	$0.25		Shop at ECS Tuning
16	Cage prestol	A5,6	2	02/1962	12/1968	07129925770	$1.15	arrêté	Shop at ECS Tuning

Note

arrêté = la pièce n'est plus produite.
