Revêtement de coffre for BMW 3 Series E30 325ix (1989)

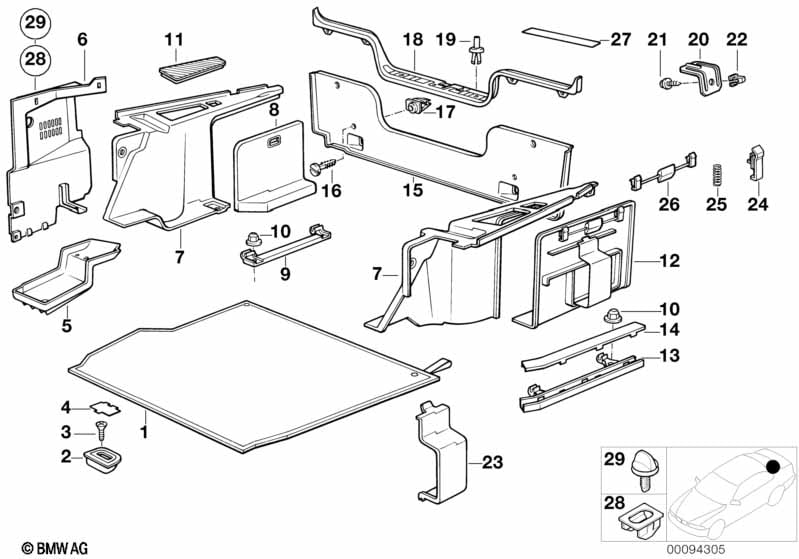

This Revêtement de coffre technical drawing provides a detailed breakdown of the assembly for the 3 Series E30 325ix. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1989.
| N° | Descriptions | Supplément | Qté | A partir de | Jusqu'à | Référence pièce | Prix | Note | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Tapis coffre ar.av.couvercle roue secou. | SCHIEFER | 1 | 51471947347 | $152.90 | arrêté | Shop at ECS Tuning | |||
| UNIQUEMENT EN COMBINAISON AVEC MATERIAUX ANTIBRUIT LOGEMENT BAGAGES |
||||||||||
| 01 | Tapis coffre ar.av.couvercle roue secou. | NATUR | 1 | 51471947348 | arrêté | Shop at ECS Tuning | ||||
| UNIQUEMENT EN COMBINAISON AVEC MATERIAUX ANTIBRUIT LOGEMENT BAGAGES |
||||||||||
| 02 | Crochet | SCHIEFER | 2 | 51471947477 | arrêté | Shop at ECS Tuning | ||||
| 02 | Crochet | NATUR | 2 | 51471947478 | arrêté | Shop at ECS Tuning | ||||
| 03 | Vis à tête noyée | M6X12 | 4 | 52101817063 | $0.92 | Shop at ECS Tuning | ||||
| 04 | Cache | SCHIEFER | 2 | 51471947497 | arrêté | Shop at ECS Tuning | ||||
| 04 | Cache | NATUR | 2 | 51471947498 | Shop at ECS Tuning | |||||
| 06 | Recouvrement | 1 | 51471947326 | arrêté | Shop at ECS Tuning | |||||
| 07 | Revetement passage de roue g dans coffre | SCHIEFER | 1 | 51471947311 | arrêté | Shop at ECS Tuning | ||||
| 07 | Revetement pass. roue du coffre droit | SCHIEFER | 1 | 51471947312 | arrêté | Shop at ECS Tuning | ||||
| 07 | Revetement passage de roue g dans coffre | NATUR | 1 | 51471947313 | arrêté | Shop at ECS Tuning | ||||
| 07 | Revetement pass. roue du coffre droit | NATUR | 1 | 51471947314 | arrêté | Shop at ECS Tuning | ||||
| 08 | Couvercle droit | SCHIEFER | 1 | 51471972454 | arrêté | Shop at ECS Tuning | ||||
| 08 | Couvercle droit | NATUR | 1 | 51471972456 | arrêté | Shop at ECS Tuning | ||||
| 09 | Charniere droite | 1 | 51471947358 | arrêté | Shop at ECS Tuning | |||||
| 10 | Ecrou à chape | M5 | X | 51711934930 | $0.23 | Shop at ECS Tuning | ||||
| 11 | Cache gauche | SCHIEFER | 1 | 51471947413 | arrêté | Shop at ECS Tuning | ||||
| 11 | Cache droit | SCHIEFER | 1 | 51471947414 | arrêté | Shop at ECS Tuning | ||||
| 11 | Cache gauche | NATUR | 1 | 51471947415 | arrêté | Shop at ECS Tuning | ||||
| 11 | Cache droit | NATUR | 1 | 51471947416 | arrêté | Shop at ECS Tuning | ||||
| 12 | Couvercle gauche | SCHIEFER | 1 | 51471972453 | $159.66 | Shop at ECS Tuning | ||||
| 12 | Couvercle gauche | NATUR | 1 | 51471972455 | arrêté | Shop at ECS Tuning | ||||
| 13 | Charniere gauche | 1 | 51471947249 | Shop at ECS Tuning | ||||||
| 14 | Recouvrement | 1 | 51471947905 | Shop at ECS Tuning | ||||||
| 15 | Revetement de jupe arriere | SCHIEFER | 1 | 51471947354 | arrêté | Shop at ECS Tuning | ||||
| 15 | Revetement de jupe arriere | NATUR | 1 | 51471947355 | arrêté | Shop at ECS Tuning | ||||
| 16 | Bouton de verrouillage | SCHIEFER | 6 | 51711947438 | $0.58 | arrêté | Shop at ECS Tuning | |||
| 16 | Bouton de verrouillage | NATUR | 6 | 51711947440 | Shop at ECS Tuning | |||||
| 17 | Ecrou enfichable | 6 | 51711947419 | $0.56 | Shop at ECS Tuning | |||||
| 18 | Cache | 1 | 51471947373 | Shop at ECS Tuning | ||||||
| 19 | Rivet | X | 51481905599 | $0.77 | Shop at ECS Tuning | |||||
| 20 | Support | 1 | 51471947446 | arrêté | Shop at ECS Tuning | |||||
| 21 | Vis à tôle | ST4,8X16-Z2 | 1 | 51711916017 | $0.41 | Shop at ECS Tuning | ||||
| 22 | Ecrou extensible | ST 4.8 | 1 | 63121374075 | $0.23 | Shop at ECS Tuning | ||||
| 23 | Support | 1 | 51471947367 | Shop at ECS Tuning | ||||||
| 24 | Gache de serrure | 4 | 51471947370 | Shop at ECS Tuning | ||||||
| 25 | Ressort de pression | 4 | 32341156343 | Shop at ECS Tuning | ||||||
| 26 | Jeu de reparation serrure | SCHIEFER | 2 | 51478129438 | Shop at ECS Tuning | |||||
| 26 | Jeu de reparation serrure | NATUR | 2 | 51478129439 | arrêté | Shop at ECS Tuning | ||||
| 27 | Film plastique | 265MM | 1 | 51714192143 | Shop at ECS Tuning | |||||
| 28 | Insert de verrouillage | 2 | 51711916199 | $0.32 | Shop at ECS Tuning | |||||
| 29 | Fermeture | 2 | 51711916197 | $1.35 | Shop at ECS Tuning | |||||
Note
- arrêté = la pièce n'est plus produite.
