Habillage M arrière for BMW 3 Series E93 M3 (2010)

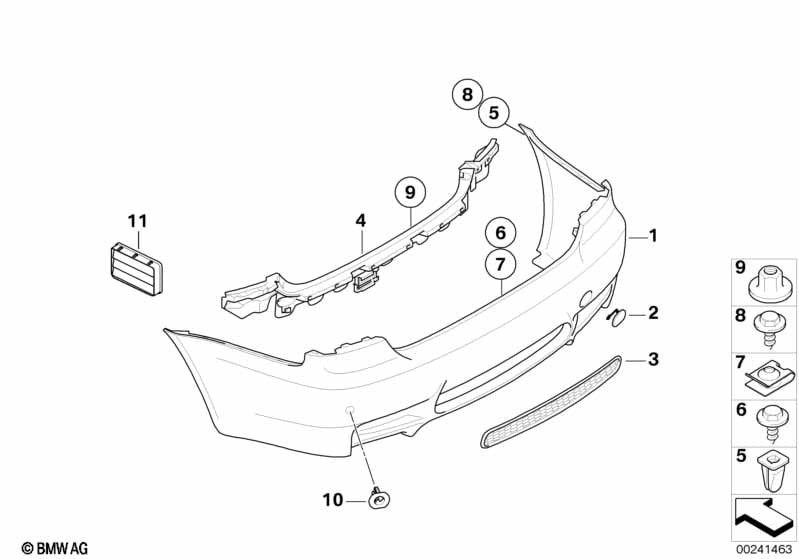

This Habillage M arrière technical drawing provides a detailed breakdown of the assembly for the 3 Series E93 M3. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2010.
| N° | Descriptions | Supplément | Qté | A partir de | Jusqu'à | Référence pièce | Prix | Note | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pour véhicules avec Syst. d'aide au Stationnement AR (PDC) et Système d'aide au stationnement (PDC) |
S507A=Non S508A=Non |
|||||||||
| 01 | Habillage de pare-chocs apprêté arrière | M | 1 | 51128046675 | $586.18 | arrêté | Shop at ECS Tuning | |||
| uniquement en combinaison avec | ||||||||||
| -- | Jeu pièces montage pare-chocs arrière | VALUE PARTS | 1 | 51122410022 | Shop at ECS Tuning | |||||
| Pour véhicules avec Syst. d'aide au Stationnement AR (PDC) et Système d'aide au stationnement (PDC) Attention ! Respecter l'information produits. Util iser les pièces « uniquement en combinaison avec ». |
S507A=Non S508A=Non |
|||||||||
| 01 | Habillage de pare-chocs apprêté arrière | M - PDC | 1 | 51127907209 | $612.10 | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| -- | Anneau de découplage de capteur PDC | 4 | 66206923000 | $1.05 | Shop at ECS Tuning | |||||
| -- | Jeu de caches | GEN 4 | 1 | 51125A3F536 | Shop at ECS Tuning | |||||
| -- | Etiquette adhésive | NO PDC | 1 | 01295A3BFA7 | Shop at ECS Tuning | |||||
| Pour véhicules avec Syst. d'aide au Stationnement AR (PDC) et Système d'aide au stationnement (PDC) |
S507A=Oui S508A=Oui |
|||||||||
| 01 | Habillage de pare-chocs apprêté arrière | M - PDC | 1 | 51127907209 | $612.10 | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| -- | Jeu pièces montage pare-chocs arrière | VALUE PARTS | 1 | 51122410022 | Shop at ECS Tuning | |||||
| Pour véhicules avec Syst. d'aide au Stationnement AR (PDC) et Système d'aide au stationnement (PDC) |
S507A=Oui S508A=Non |
|||||||||
| 01 | Habillage de pare-chocs apprêté arrière | M - PDC | 1 | 51127907209 | $612.10 | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| -- | Jeu pièces montage pare-chocs arrière | VALUE PARTS | 1 | 51122410022 | Shop at ECS Tuning | |||||
| Pour véhicules avec Syst. d'aide au Stationnement AR (PDC) et Système d'aide au stationnement (PDC) |
S507A=Non S508A=Oui |
|||||||||
| 01 | Habillage de pare-chocs apprêté arrière | M - PDC | 1 | 51127907209 | $612.10 | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| -- | Jeu pièces montage pare-chocs arrière | VALUE PARTS | 1 | 51122410022 | Shop at ECS Tuning | |||||
| 02 | Couvercle anneau de remorquage en appret | M | 1 | 51128046676 | $11.39 | Shop at ECS Tuning | ||||
| Indiquer code couleur à la commande | ||||||||||
| 02 | Couvercle anneau de remorquage peint | CODE - UNI/MET. | 1 | 51120442557 | arrêté | Shop at ECS Tuning | ||||
| 03 | Grille centrale | M | 1 | 51128040877 | $27.80 | Shop at ECS Tuning | ||||
| 04 | Guide central arriere | 1 | 51127161457 | $17.35 | +vieille matière | Shop at ECS Tuning | ||||
| 05 | Ecrou extensible | ST4,8MM | 2 | 51717154520 | $0.23 | Shop at ECS Tuning | ||||
| 06 | Vis a tole a six pans avec rondelle | ST4,8X16MM | 4 | 07147129160 | $0.36 | Shop at ECS Tuning | ||||
| 07 | Clip écrou autobloquant | ST 4.8 -ZNS3 | 2 | 07146951655 | $0.20 | Shop at ECS Tuning | ||||
| 08 | Vis à tôle à six pans | ST4,8X16-ZNS3 | 2 | 07119901299 | $0.25 | Shop at ECS Tuning | ||||
| 09 | écrou borgne plastique avec rondelle | D=22MM | 8 | 07147169847 | $0.36 | Shop at ECS Tuning | ||||
| 10 | Jeu supports pour capteur PDC arrière | PDC | 1 | 51120432250 | $16.65 | Shop at ECS Tuning | ||||
| 11 | Reflecteur d.ventilation arriere | SCHWARZ | 1 | 64226962293 | $7.30 | Shop at ECS Tuning | ||||
Note
- arrêté = la pièce n'est plus produite.
- +vieille matière = consigne de la vieille matière (possibilité de retourner la vieille pièce)
