Revêtement latéral arrière gauche for BMW MINI Clubman R55 Cooper (2006)

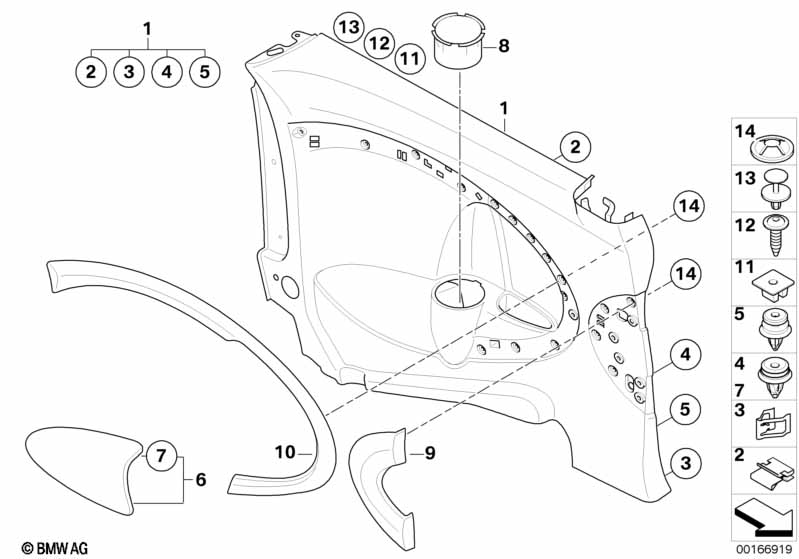

This Revêtement latéral arrière gauche technical drawing provides a detailed breakdown of the assembly for the MINI Clubman R55 Cooper. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2006.
| N° | Descriptions | Supplément | Qté | A partir de | Jusqu'à | Référence pièce | Prix | Note | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pour véhicules avec Interior World Hot Chocolate et Banquette arrière 2 sièges |
S4BSA=Oui S4UGA=Non |
|||||||||
| 01 | Garniture latérale 3 places ArG | HOT CHOCOLATE | 1 | 03/2009 | 51432757841 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| uniquement en combinaison avec cache habillage latéral arrière |
||||||||||
| Pour véhicules avec Interior World Hot Chocolate et Banquette arrière 2 sièges Ne concerne que les véhicules avec accoudoir arrière |
S4BSA=Oui S4UGA=Non |
|||||||||
| 01 | Garniture latérale 3 places ArG | HOT CHOCOLATE | 1 | 03/2009 | 51432757849 | +vieille matière | Shop at ECS Tuning | |||
| uniquement en combinaison avec cache habillage latéral arrière |
||||||||||
| Pour véhicules avec Couleur d'intérieur Tuscan-Beige et Banquette arrière 2 sièges |
S4A6A=Oui S4UGA=Non |
|||||||||
| 01 | Garniture latérale 3 places ArG | TUSCAN BEIGE | 1 | 03/2009 | 51432757839 | +vieille matière | Shop at ECS Tuning | |||
| uniquement en combinaison avec cache habillage latéral arrière |
||||||||||
| Pour véhicules avec Couleur d'intérieur Tuscan-Beige et Banquette arrière 2 sièges Ne concerne que les véhicules avec accoudoir arrière |
S4A6A=Oui S4UGA=Non |
|||||||||
| 01 | Garniture latérale 3 places ArG | TUSCAN BEIGE | 1 | 03/2009 | 51432757847 | +vieille matière | Shop at ECS Tuning | |||
| uniquement en combinaison avec cache habillage latéral arrière |
||||||||||
| Pour véhicules avec Couleur d'intérieur Gotham grey et Banquette arrière 2 sièges |
S4A5A=Oui S4UGA=Oui |
|||||||||
| 01 | Garniture latérale 2 places ArG | GOTHAM GREY | 1 | 07/2008 | 51432757853 | $427.22 | arrêté, +vieille matière | Shop at ECS Tuning | ||
| uniquement en combinaison avec cache habillage latéral arrière |
||||||||||
| Pour véhicules avec Couleur d'intérieur Gotham grey et Banquette arrière 2 sièges Ne concerne que les véhicules avec accoudoir arrière |
S4A5A=Oui S4UGA=Oui |
|||||||||
| 01 | Garniture latérale 2 places ArG | GOTHAM GREY | 1 | 07/2008 | 51432757861 | $427.22 | arrêté, +vieille matière | Shop at ECS Tuning | ||
| uniquement en combinaison avec cache habillage latéral arrière |
||||||||||
| Pour véhicules avec Couleur d'intérieur Gotham grey et Banquette arrière 2 sièges |
S4A5A=Oui S4UGA=Non |
|||||||||
| 01 | Garniture latérale 3 places ArG | GOTHAM GREY | 1 | 07/2008 | 51432757837 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| uniquement en combinaison avec cache habillage latéral arrière |
||||||||||
| Pour véhicules avec Couleur d'intérieur Gotham grey et Banquette arrière 2 sièges Ne concerne que les véhicules avec accoudoir arrière |
S4A5A=Oui S4UGA=Non |
|||||||||
| 01 | Garniture latérale 3 places ArG | GOTHAM GREY | 1 | 07/2008 | 51432757845 | arrêté, +vieille matière | Shop at ECS Tuning | |||
| uniquement en combinaison avec cache habillage latéral arrière |
||||||||||
| Pour véhicules avec Interior World Hot Chocolate et Banquette arrière 2 sièges |
S4BSA=Oui S4UGA=Oui |
|||||||||
| 01 | Garniture latérale 2 places ArG | HOT CHOCOLATE | 1 | 03/2009 | 51432757857 | $427.22 | +vieille matière | Shop at ECS Tuning | ||
| uniquement en combinaison avec cache habillage latéral arrière |
||||||||||
| Pour véhicules avec Interior World Hot Chocolate et Banquette arrière 2 sièges Ne concerne que les véhicules avec accoudoir arrière |
S4BSA=Oui S4UGA=Oui |
|||||||||
| 01 | Garniture latérale 2 places ArG | HOT CHOCOLATE | 1 | 03/2009 | 51432757865 | $427.22 | Shop at ECS Tuning | |||
| uniquement en combinaison avec cache habillage latéral arrière |
||||||||||
| Pour véhicules avec Couleur d'intérieur Tuscan-Beige et Banquette arrière 2 sièges |
S4A6A=Oui S4UGA=Oui |
|||||||||
| 01 | Garniture latérale 2 places ArG | TUSCAN BEIGE | 1 | 03/2009 | 51432757855 | $427.22 | +vieille matière | Shop at ECS Tuning | ||
| uniquement en combinaison avec cache habillage latéral arrière |
||||||||||
| Pour véhicules avec Couleur d'intérieur Tuscan-Beige et Banquette arrière 2 sièges Ne concerne que les véhicules avec accoudoir arrière |
S4A6A=Oui S4UGA=Oui |
|||||||||
| 01 | Garniture latérale 2 places ArG | TUSCAN BEIGE | 1 | 03/2009 | 51432757863 | $427.22 | +vieille matière | Shop at ECS Tuning | ||
| uniquement en combinaison avec cache habillage latéral arrière |
||||||||||
| Pour véhicules avec Couleur d'intérieur Gotham grey et Couleur d'intérieur Tuscan-Beige et Interior World Hot Chocolate et Banquette arrière 2 sièges |
S4A5A=Non S4A6A=Non S4BSA=Non S4UGA=Oui |
|||||||||
| 01 | Garniture latérale 2 places ArG | CARBON BLACK | 1 | 03/2009 | 51432757851 | $427.22 | +vieille matière | Shop at ECS Tuning | ||
| uniquement en combinaison avec cache habillage latéral arrière |
||||||||||
| Pour véhicules avec Couleur d'intérieur Gotham grey et Couleur d'intérieur Tuscan-Beige et Interior World Hot Chocolate et Banquette arrière 2 sièges Ne concerne que les véhicules avec accoudoir arrière |
S4A5A=Non S4A6A=Non S4BSA=Non S4UGA=Oui |
|||||||||
| 01 | Garniture latérale 2 places ArG | CARBON BLACK | 1 | 03/2009 | 51432757859 | $427.22 | Shop at ECS Tuning | |||
| uniquement en combinaison avec cache habillage latéral arrière |
||||||||||
| Pour véhicules avec Couleur d'intérieur Gotham grey et Couleur d'intérieur Tuscan-Beige et Interior World Hot Chocolate et Banquette arrière 2 sièges |
S4A5A=Non S4A6A=Non S4BSA=Non S4UGA=Non |
|||||||||
| 01 | Garniture latérale 3 places ArG | CARBON BLACK | 1 | 03/2009 | 51432757835 | +vieille matière | Shop at ECS Tuning | |||
| uniquement en combinaison avec cache habillage latéral arrière |
||||||||||
| Pour véhicules avec Couleur d'intérieur Gotham grey et Couleur d'intérieur Tuscan-Beige et Interior World Hot Chocolate et Banquette arrière 2 sièges Ne concerne que les véhicules avec accoudoir arrière |
S4A5A=Non S4A6A=Non S4BSA=Non S4UGA=Non |
|||||||||
| 01 | Garniture latérale 3 places ArG | CARBON BLACK | 1 | 03/2009 | 51432757843 | Shop at ECS Tuning | ||||
| uniquement en combinaison avec cache habillage latéral arrière |
||||||||||
| 02 | Agrafe | 4 | 07142756907 | $0.23 | Shop at ECS Tuning | |||||
| 03 | Agrafe | 2 | 51432756853 | $0.85 | Shop at ECS Tuning | |||||
| 04 | Clip avec rondelle natur | WEIß | 3 | 51418224768 | $0.69 | Shop at ECS Tuning | ||||
| 05 | Clip avec rondelle natur | 1 | 07147145753 | $2.18 | Shop at ECS Tuning | |||||
| Pour véhicules avec Colour Line Dark Grey |
S4A7A=Oui |
|||||||||
| 06 | Accoudoir arrière gauche | DARK GREY | 1 | 51432755963 | $60.50 | Shop at ECS Tuning | ||||
| Pour véhicules avec Colour Line Cream White |
S4A8A=Oui |
|||||||||
| 06 | Accoudoir arrière gauche | CREAM WHITE | 1 | 51432755969 | $63.00 | Shop at ECS Tuning | ||||
| Pour véhicules avec Colour Line Pacific Blue |
S4BBA=Oui |
|||||||||
| 06 | Accoudoir arrière gauche | PACIFIC BLUE | 1 | 51432755967 | $63.00 | +vieille matière | Shop at ECS Tuning | |||
| Pour véhicules avec Colour Line Rooster Red |
S4BAA=Oui |
|||||||||
| 06 | Accoudoir arrière gauche | ROOSTER RED | 1 | 51432755971 | $63.00 | +vieille matière | Shop at ECS Tuning | |||
| Pour véhicules avec Colour Line mellow yellow |
S4A9A=Oui |
|||||||||
| 06 | Accoudoir arrière gauche | MELLOW YELLOW | 1 | 09/2008 | 51432755965 | $63.00 | arrêté, +vieille matière | Shop at ECS Tuning | ||
| 07 | Clip bleu | 2 | 07147129317 | $0.66 | Shop at ECS Tuning | |||||
| Pour véhicules avec Banquette arrière 2 sièges |
S4UGA=Non |
|||||||||
| 08 | Porte-gobelets arrière modèle 3 places | 1 | 03/2009 | 51432756142 | Shop at ECS Tuning | |||||
| Pour véhicules avec Banquette arrière 2 sièges |
S4UGA=Oui |
|||||||||
| 08 | Porte-gobelets arrière modèle 2 places | 1 | 03/2009 | 51432756144 | $9.17 | Shop at ECS Tuning | ||||
| Pour véhicules avec Intérieur surface Fluid Silver |
S4BCA=Oui |
|||||||||
| 09 | Cache garniture latérale ArG avant | FLUID SILVER | 1 | 11/2008 | 51432756009 | $83.08 | arrêté, +vieille matière | Shop at ECS Tuning | ||
| uniquement en combinaison avec | ||||||||||
| -- | Blocage axial | 9 | 11/2008 | 51412756689 | $0.58 | Shop at ECS Tuning | ||||
| Pour véhicules avec Intérieur surface Brushed Aluminium ou Surface intérieur 'Striped Alloy' |
S4BFA=Oui S4DAA=Oui |
|||||||||
| 09 | Cache garniture latérale ArG avant | GREY SILVER | 1 | 07/2012 | 51437286447 | arrêté, NoS | Shop at ECS Tuning | |||
| uniquement en combinaison avec | ||||||||||
| -- | Blocage axial | 9 | 07/2012 | 51412756689 | $0.58 | Shop at ECS Tuning | ||||
| Pour véhicules avec Surface intérieure Piano Black ou Intérieur surface English Oak |
S4BDA=Oui S4BEA=Oui |
|||||||||
| 09 | Cache garniture latérale ArG avant | PIANO BLACK | 1 | 05/2011 | 51437222139 | $83.08 | arrêté | Shop at ECS Tuning | ||
| uniquement en combinaison avec | ||||||||||
| -- | Blocage axial | 9 | 05/2011 | 51412756689 | $0.58 | Shop at ECS Tuning | ||||
| Pour véhicules avec Intérieur surface Fluid Silver et Surface intérieure Piano Black et Intérieur surface English Oak et Intérieur surface Brushed Aluminium |
S4BCA=Non S4BDA=Non S4BEA=Non S4BFA=Non |
|||||||||
| 09 | Cache garniture latérale ArG avant | CARBON BLACK | 1 | 51432756007 | $83.08 | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| -- | Blocage axial | 9 | 51412756689 | $0.58 | Shop at ECS Tuning | |||||
| Pour véhicules avec Intérieur surface Fluid Silver |
S4BCA=Oui |
|||||||||
| 10 | Cache revêtement lateral arrière gauche | FLUID SILVER | 1 | 11/2008 | 51432755981 | $107.46 | arrêté, +vieille matière | Shop at ECS Tuning | ||
| uniquement en combinaison avec | ||||||||||
| -- | Blocage axial | 11 | 11/2008 | 51412756689 | $0.58 | Shop at ECS Tuning | ||||
| Pour véhicules avec Intérieur surface Brushed Aluminium ou Surface intérieur 'Striped Alloy' |
S4BFA=Oui S4DAA=Oui |
|||||||||
| 10 | Cache revêtement lateral arrière gauche | SILVER GREY | 1 | 07/2012 | 51437286465 | arrêté | Shop at ECS Tuning | |||
| uniquement en combinaison avec | ||||||||||
| -- | Blocage axial | 11 | 07/2012 | 51412756689 | $0.58 | Shop at ECS Tuning | ||||
| Pour véhicules avec Surface intérieure Piano Black ou Intérieur surface English Oak |
S4BDA=Oui S4BEA=Oui |
|||||||||
| 10 | Cache revêtement lateral arrière gauche | PIANO BLACK | 1 | 05/2011 | 51437222141 | $128.57 | arrêté | Shop at ECS Tuning | ||
| uniquement en combinaison avec | ||||||||||
| -- | Blocage axial | 11 | 05/2011 | 51412756689 | $0.58 | Shop at ECS Tuning | ||||
| Pour véhicules avec Intérieur surface Fluid Silver et Surface intérieure Piano Black et Intérieur surface English Oak et Intérieur surface Brushed Aluminium |
S4BCA=Non S4BDA=Non S4BEA=Non S4BFA=Non |
|||||||||
| 10 | Cache revêtement lateral arrière gauche | CARBON BLACK | 1 | 51432755979 | $83.08 | Shop at ECS Tuning | ||||
| uniquement en combinaison avec | ||||||||||
| -- | Blocage axial | 11 | 51412756689 | $0.58 | Shop at ECS Tuning | |||||
| 11 | Ecrou extensible | D=8,5MM | 1 | 07130656754 | $0.29 | Shop at ECS Tuning | ||||
| 12 | Vis a tole tête bombee à collet | 1 | 07146957954 | $0.36 | Shop at ECS Tuning | |||||
| 13 | Rivet | 2 | 07142758497 | $0.47 | Shop at ECS Tuning | |||||
| 14 | Blocage axial | 20 | 51412756689 | $0.58 | Shop at ECS Tuning | |||||
Note
- arrêté = la pièce n'est plus produite.
- +vieille matière = consigne de la vieille matière (possibilité de retourner la vieille pièce)
- NoS = No Stock (Pièce pas en stock dans magasin central)
